Устройство и принцип работы обратного клапана на водонагревателе

Устройство и принцип работы обратного клапана на водонагревателе

Горячая вода в доме – привычное достояние большинства граждан в развитых странах. Её отсутствие делает жизнь менее комфортным. Благоустроенные дома оснащены трубопроводом с горячей и холодной водой. Если объект жилой недвижимости имеет единственный вариант водоснабжения, например, водопровод, скважина или колодец, то возможно установить электрический титан.

Бойлер обеспечит жилище горячей водой в любое время суток. Но есть один нюанс при его установке – это необходимость гидрозатвора. Игнорирование правил может привести к поломке дорогостоящего устройства и повреждению внутренней отделки помещений. Во избежание плачевных последствий рассмотрим, как самостоятельно ставить обратный клапан на электрический водонагреватель и его функции.

Обратный клапан на водонагреватель

Принцип работы и устройство обратного клапана

Обратный клапан — это гидрозатвор, который содержит в своем корпусе два дросселя, расположенных перпендикулярно друг к другу. В центральном цилиндре, который последовательно подключается в магистраль, установлен основной дроссель. Его функция заключается в препятствии оттока воды из бойлера в систему водоснабжения.

Входящая сторона оборудована наружным резьбовым соединением (штуцер), называемым в народе «папа». Этот край наиболее подходит для подключения к нему гибкого водяного шланга, что практикуется в большинстве случаев.

Противоположная сторона оснащена муфтой (гайкой), в простонародии – «мамой». Это край является выходным отверстием устройства и накручивается на штуцер бойлера. Ставить гидрозатвор необходимо на патрубок холодной воды.

Перпендикулярно оси устройства находится ещё один клапан. Он отличается меньшими размерами. Однако, пружина у данного дросселя имеет более мощное устройство. Его функция заключается в аварийном сбросе излишнего давления воды. Перпендикулярно размещённый сапун имеет название – предохранительный или срывной.

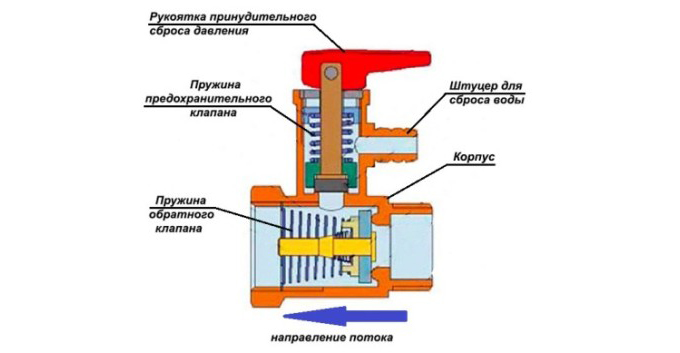

Схема устройства обратного клапана

Как работает клапан

Гидрозатвор выполняет защитную функцию системы водоснабжения от критических параметров давления в трубопроводе или водонагревательном оборудовании.

Основная причина критических ситуаций, это прекращение водоснабжения в основной магистрали, избыточный напор или перегрев электротитана. В этих случаях гидрозатвор препятствует оттоку воды из бойлера обратно в трубопровод или наоборот сбросит лишнее давление.

Принцип работы клапана довольно простой и состоит из следующих ступеней:

  • поступающий поток воды в устройство под различным уровнем давления оказывает воздействие на запорный элемент (тарелочка) и отжимает пружину, которая удерживала дроссель в закрытом состоянии;
  • после сжатия пружины напор следует через открывшееся окно далее в необходимом направлении;
  • если давление в системе падает, пружина закрывает обратный клапан и вода из бойлера не уходит обратно в водопровод.

Таким простым способом титан остаётся наполненным и не перегревается, так как многие пользователи оставляют бойлер включенным в электрическую сеть круглосуточно.

Принцип работы обратного клапана

Куда и как ставить обратный клапан на водонагреватель

Обратный клапан может поставляться в комплекте с бойлером. Но это зависит от производителя. Компании с популярным именем считают правильным решением обеспечить потребителя необходимым монтажным комплектом, вплоть до арматуры.

Читать статью  Предохранительные клапаны горизонтальная установка

Если титан поставляется без гидрозатвора или появилась необходимость его поменять, то следует купить устройство самостоятельно. Его стоимость небольшая и составляет от 250 до 400 рублей.

Резьбовая часть соединений вопросов не создаёт. Большинство гидроклапанов рассчитаны на шаг резьбы ½ дюйма. А вот величина давления может значительно различаться. Для того, чтобы узнать необходимый параметр стоит заглянуть в руководство по эксплуатации бойлера.

Если приобрести гидрозатвор с характеристиками для меньшего давления, он будет регулярно капать с различной интенсивностью. В том случае, если гидрозаслон наоборот имеет большее значение, то при перегреве бойлера он не сработает. Это может привести к поломке или нарушению герметичности корпуса.

Место установки обратного клапана на бойлере

Замена предохранительного клапана на водонагревателе

Перед монтажом гидрозатвора необходимо обесточить нагреватель и слить из него воду. Для работы потребуется:

  • обратный клапан;
  • ключ разводной (2шт);
  • фум-лента/пакля;
  • сухая ветошь.

Процесс достаточно простой. Следует перекрыть воду. Затем, необходимо одним ключом удерживать корпус гидрозаслонки, а вторым отсоединить шланг от входного отверстия. После отсоединения шланга открутить устройство от бойлера. Очистить резьбовое соединение приёмного патрубка титана от старой пакли или фум-ленты.

Нанести несколько новых витков фум-ленты или пакли на приёмный патрубок и навернуть новый гидрозатвор. Затем не сильно протянуть соединение разводным ключом. После этого нанести на штуцер «папу» обратного клапана пару слоёв фум-ленты или пакли. Затем навернуть соединительную гайку водопроводного шланга. Открыть вентили кранов и проверить соединения на подтекание. Всё, монтаж завершён.

Если из дренажного отверстия будет подкапывать вода, не следует переживать, так как это нормальное явление. Обратный клапан работает и выполняет свою прямую функцию. Можно одеть на отвод тонкий прозрачный шланг и направить его в дренаж или канализацию.

Некоторые владельцы нагревателей пытаются спрятать обратный клапан с глаз долой. Преследуя свою цель, они могут поставить его на значительном удалении от бойлера. Схема удалённого размещения гидрозатвора не воспрещается, но в таком случае нельзя устанавливать в этот промежуток запорные узлы или краны. Кроме того, длинная вертикальная магистраль может создать дополнительное давление, что приведёт к регулярному холостому подтеканию.

Допустимое расстояние между титаном и гидрозатвором не должно составлять более двух метров. Превышение регламентированного расстояния влечёт неэффективную работу защитного устройства.

В случае регулярного перепада давления в водопроводе перед обратным клапаном рекомендуется поставить редуктор для воды.

Как открыть предохранительный клапан для водонагревателя

Нормальное или слегка увеличенное давление в трубопроводе не сможет прожать пружину предохранительного «срывного» дросселя. Для его открытия необходимо серьёзное усиление. За тарелкой форсунки есть дренажный отвод. Именно отсюда будет выходить излишнее давление воды.

Корпус перпендикулярного клапана может иметь конструкцию с заглушенным окончанием. В роли крышки иногда ставится резьбовая пробка. Если её снять, то появится доступ к винту под внутренний шестигранник. Но более популярны гидрозатворы с рычажком и винтом под отвёртку.

Вертикальное положение рычага держит дроссель предохранительного клапана закрытым. Если его поднять вверх и перевести в горизонтальное состояние, то «срывной» дроссель откроется и сброс воды будет осуществлен через дренажный отвод. На отводе могут быть рельефные грани или развальцовка на окончании для противоскольжения. Это необходимо для использования тонкого шланга для отвода воды в канализацию.

Читать статью  Обратный клапан: виды и принцип работы

Иногда небольшой отвод используется для слива воды из бойлера. Это необходимо при демонтаже, профилактическом или ремонтном обслуживании водонагревателя, если отсутствует специальный штуцер для слива.

Все гидрозатворы имеют обозначение в виде стрелки на корпусе. Это информация о направлении потока воды при установке. Кроме этого, может размещаться информация о предельном давлении для срабатывания срывного клапана. Это могут быть цифры 0,7 МПа или 7 атмосфер.

Не пренебрегайте техническим регламентом при самостоятельной установке гидрозатвора на нагреватель. Желание сэкономить на установке обратного клапана может повлечь неприятную ситуацию.
