Принцип работы предохранительного клапана водонагревателя
При эксплуатации водонагревателя могут возникнуть аварийные ситуации – вследствие неправильного подключения системы, или технического брака. Для обеспечения надежности работы в систему вставляется предохранительный клапан. Он гарантирует надежную эксплуатацию бойлера и защиту от повреждения в случае внезапного изменения давления при сбое в работе.
Принцип работы

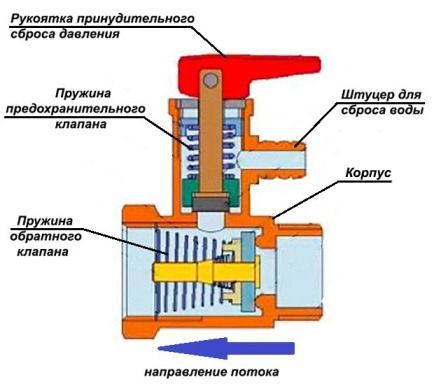

Предохранительный клапана состоит из двух элементов: в прямом корпусе расположен обратный, а в его перпендикулярной части предохранительное устройство. Вода поступает в водонагреватель через обратный клапан.
В случае аварийного повышения давления внутри водонагревателя, излишки воды сбрасываются через штуцер в сливную магистраль. Сбоку предусмотрена рукоятка для выпуска воды в ручном режиме.
Устройство обратного клапана
Обратный клапан для водонагревателя служит для предотвращения утечки воды из бойлера, в случае если давлении в водопроводе падает или воду совсем отключают. При первичном заполнении емкости резервуара напор воды открывает пружину запорного элемента, и вода поступает в корпус. При наполнении давление внутри бойлера растет, и как только сравняется с водопроводным, тарельчатый запорный элемент перекрывает доступ воды из водопровода. После этого тэны производят нагрев воды до заданной температуры. Как только откроете кран горячей на раковине или в душе, давление внутри бойлера упадет и вода снова начнет поступать в бойлер.
Герметичность обратного гидроклапана имеет важное значение для обеспечения безопасности эксплуатации водонагревателя. В жилых домах нередки случаи, когда давление в сети падает или прекращается подача воды. При неисправности вода может вытечь из корпуса водонагревателя и тэны будет нагревать воздух внутри.
Если в водонагревателе не предусмотрена автоматика отключающая тэны при сухом нагреве, то это приведет к перегоранию и выходу из строя дорогостоящего оборудования. Особенно это опасно, если в этот момент начнется подача вода, которая попадая на раскаленные тэны, вызовет интенсивное парообразование, что может привести даже к взрыву.
Устройство предохранительной части
Когда мы включаем нагрев воды, то с ростом температуры растет и давление в бойлере. Как только давление превысит значение регулировки пружины в вертикальном ответвлении, клапан откроется и произойдет сброс избыточной воды через штуцер в сливную магистраль. Таким образом предохранительный клапан для водонагревателя, принцип работы которого основан на поддержании нормального давления, обеспечивает безопасное пользование устройством в домашних условиях.
Предохранительный клапан поставляется в комплекте вместе с бойлером. Параметры пружины отрегулированы на расчетное давление при котором происходит работа бройлера. Самостоятельно производить разборку и регулировку пружины категорически воспрещается.
Вы не сможете точно установить параметры, и ваш гидроклапан будет срабатывать или при малом давлении, или при большем, чем то, на которое рассчитана прочность корпуса. Если в первом случае особой опасности нет, просто сброс воды будет происходить раньше, чем она нагреется до заданной температуры.
Ну а во втором случае превышение давления может вызвать серьезные последствия. Ваш водонагреватель превратиться в настоящую бомбу. Давление внутри сосуда может подняться до критического 5-6 атмосфер, происходит огромное накопление пара и взрыв. На рисунке можно увидеть реальную картину к чему приводит неправильная настройка клапана для водонагревателя.
Видео описание
Дополнительно, о том, нужно ли устанавливать предохранительный клапан на бойлер можно просмотреть в видео:
Смотрите также:
Каталог компаний, что специализируются на монтаже инженерных систем.
Подсоединение трубопроводов к водонагревателю
Для обеспечения безопасности пользования водонагревателем лучше если установку бойлера и монтаж всех трубопроводов будет производить опытный профессионал. Ну а если вы решили самостоятельно выполнить установку и подключения бойлера, то надо действовать строго с соблюдением всех норм прилагаемой инструкции к изделию.
Прежде всего, не допустимо устанавливать запорные вентили между предохранительным устройством и входом в бойлер. Можно конечно сказать, что ничего страшного он всегда будет открыт. Но не исключено, что кто-то из ваших гостей случайно закроет этот вентиль, перекрывая тем самым доступ к сбросу излишек воды при случайных повышениях давления. Что может произойти при этом указано выше.
Для перекрытия подачи воды запорный кран можно устанавливать непосредственно перед предохранительным клапаном для водонагревателя. Для сброса воды используют прозрачную пластиковую трубку, которую крепят к штуцеру с помощью хомута. Другой конец трубочки направляют в канализационную систему. Можно конечно поставить ведро для сбора воды, но этой емкости хватит лишь для сбора жидкости при подкапывании. При аварийном сбросе этой емкости может не хватить.
Подсоединение трубопровода от водопровода к предохранительному устройству можно производить гибким армированным шлангом, или с помощью полипропиленовых труб. Поскольку давление в водопроводной сети может без всякой причины повышаться, то можно установить редуктор, ограничивающий колебания напора воды.
Неплохо также установить в систему фильтр для очистки воды от загрязнений. Грязь попадая в бойлер оседает на тэнах и снижает их нагревательную способность. При замене предохранительного клапана, или его ремонте необходимо полностью сливать воду из нагревателя.
Для таких случаев между гидроклапаном и входом в бойлер устанавливают тройник. К тройнику подсоединяется запорный кран и трубопровод, который сливает воду в канализацию. При работе бойлера кран закрыт, а когда надо слить воду, то кран открывают и вода сливается. Такое же устройство устанавливается и на выходе горячей воды. Для защиты от не санкционированного открытия крана, лучше снять рукоятку и хранить ее отдельно.
Другие виды предохранительных устройств
В состав комплекта нового бойлера всегда входит фирменный предохранительный клапан. Но если во время эксплуатации вышел из строя предохранительный элемент, или при перестановке водонагревателя на другое место вы его повредили, то тогда необходимо установить новый. Только в этом случае нельзя устанавливать какой то другой тип устройства. Ниже указаны причины по которым применять другие гидроклапаны не рекомендуется.
Клапан сброса избыточного давления. Данное предохранительное устройство размещается в трубопроводных системах для предотвращения разрушения при резком скачке давления. По своим защитным функциям он похож на гидроклапан, устанавливаемый на водонагреватель, но алгоритм действия у него совсем другой.
Читайте также:
Обратный клапан: когда и для чего нужен, преимущества и недостатки и какой выбрать
Принцип работы его основан на том, что он срабатывает только при аварийной ситуации системы, при этом осуществляется резкий сброс большого объема жидкости в сливную магистраль. Для постоянного выпуска небольших порций жидкости он не предназначен, и нормально работать на бойлере не будет.
Кроме того штатный клапан водонагревателя имеет два назначения, он работает как обратный гидроклапан и как предохранительный. Поэтому если вы все таки рискнете поставить предохранительный клапан сброса давления, то вам в систему надо дополнительно устанавливать обратный клапан. И это еще не все, при срабатывании устройства сброс большой порции воды будет происходить с шумом и вибрацией, что негативно скажется на сроке службы конструкции.
Перепускной клапан для воды – устройство, которое поддерживает заданное давление в системе посредством постоянного сброса излишков воды в сливную магистраль. Его отличие от предохранительного в том, что рабочее давление поддерживается постоянно и слив производится непрерывно. Он схож по принципу действия с редуктором, только редуктор поддерживает постоянное давление после себя, а данный клапан перед собой.
Если вы рискнете поставить его при монтаже, то, как и в первом случае, надо дополнительно ставить обратный клапан. Кроме того, чтобы поддерживать рабочее давление при наполнении, через него будет постоянно сбрасываться вода, что приведет к излишним затратам пользователя.
Основные неисправности предохранительного и способы их устранения
Предохранительное устройство водонагревателя-это тщательно отработанная конструкция у которой очень редко возникают дефекты. Причины могут быть разные: негерметичность обратного клапана, поломка пружины и постоянная течь воды из штуцера слива воды.
Некоторые из этих причин не поддаются ремонту в домашних условиях, особенно если клапан не разборный. В этом случае надо просто купить новый клапан. Ниже мы разберем неисправности, которые можно устранить самому. Но это только в том случае, если гидроклапан можно разобрать.
Первый случай, когда из штуцера слива воды постоянно течет вода. Тут все зависит от величины потока сброса воды. При нагреве водонагревателя небольшие утечки допускаются по нормам эксплуатации. Сброс воды может происходить и в том случае, если давление в водопроводной сети больше чем настройка, например гидроклапан отрегулирован на 6 Бар, а водопроводе 7 Бар. Чтобы устранить этот дефект надо на входе поставить водяной редуктор.
Вода может течь и по причине засорения пружины или тарельчатого запорного элемента клапана. Проверить это можно следующим образом, надо несколько раз поднять и опустить рычаг устройства, при этом он работает как клапан сброса давления. После этого течь воды должна прекратиться и начаться только когда вы производите нагрев воды. Если же вода продолжает течь, то надо разобрать клапан прочистить и поставить на место, а если это не поможет, то заменить на новый.
Читайте также:
Какое давление должно быть в гидроаккумуляторе: особенности настройки реле
Другой случай если при нагреве до высокой температуры у вас совсем не капает вода из штуцера. Здесь может быть две причины, это засорение отверстия штуцера или неисправность предохранительной части. Если прочистка не помогла, то меняйте гидроклапан.
Еще одна возможная причина отказа, это когда обратный клапан на водонагреватель не обеспечивает герметичность. В результате, когда в доме отключат воду, то из водонагревателя вытечет вся жидкость. Если есть автоматика, то это не опасно, просто без воды нагрев не будет происходить. А вот без автоматики при включении нагрева без воды тэны просто сгорят.
Проверить этот дефект можно открутив рукав, который крепится снизу. Вода не течет, или чуть-чуть подкапывает, тогда все нормально. В случае, когда вода бежит сильной струей, надо полностью менять запорное устройство.
Как выбрать новое изделие
Необходимость покупки нового гидроклапана может возникнуть в следующих случаях:
- вы покупаете бывший в употреблении бойлер без комплектующих устройств;
- при переносе водонагревателя на другое место клапан потерялся;
- клапан неисправен и его нельзя починить.
Если сохранилась документация на устройство, то проблем по покупке нового нет. Главным критерием при подборе является давление настройки предохранительной части, которое указано в инструкции по эксплуатации. Такой параметр обычно указывается на корпуса в МПа, например 0,7 МПа, это 7 Бар или атмосфер. Осталось только подобрать изделие с подходящими размерами резьбы, чтобы они соответствовали резьбе на бойлере.
В том случае, когда документации нет, и старый клапан отсутствует, то выбрать новый немножко сложнее. Прежде всего, надо попробовать найти в Интернете по обозначению устройства его технические данные. Если это не удалось сделать, может быть табличка с обозначением стерлась или отпала со временем, то лучше поставить гидроклапан с регулировкой на небольшое давление, например 0,8 МПа.
Если этого недостаточно, и ваш клапан постоянно срабатывает и сбрасывает воду, не давая ей нагреться, то тут два выхода. Или уменьшите температуру нагрева, или поменяйте его с более высоким уровнем настройки. Как вариант в этом случае можно использовать перепускной клапан в комплекте с обратным. Он имеет ручную регулировку и с его помощью можно подобрать необходимые параметры рабочего давления.
Видео описание
Еще о предохранительном клапане в этом видео:
Читайте также:
Как слить воду с водонагревателя: разные способы для разных случаев
Заключение
Водонагреватель в жилом доме – это возможность в любое время неограниченно пользоваться горячей водой. Но не следует забывать о правилах безопасного монтажа и эксплуатации устройства. Необходимо регулярно следить, чтобы предохранительный клапан для бойлера был в рабочем состоянии, чтобы не было утечек на трубопроводах. И тогда вы сможете в течение долгого времени безопасно пользоваться данным прибором.
