Вентиляторы с обратным клапаном — виды и особенности

Вентиляторы с обратным клапаном — виды и особенности

Жизнь современных людей большей частью проходит в помещениях. Восемь часов на работе и почти все остальное время дома. На дорогу уходит всего час-два. Причем автомобиль тоже следует приравнять к помещению, в том числе (и тем более) общественный транспорт и магазины. Без очистки воздуха с помощью вентиляции не обойтись, хотя она обычно скрыта от глаз. Для этой цели чаще всего применяют вытяжной бытовой вентилятор с обратным клапаном.

Вентиляторы с обратным клапаном - виды и особенности

Вентилятор с обратным клапаном

Необходимость вентиляции

Если не менять воздух в помещении с людьми, то концентрация кислорода снижается и дышать становится тяжело и в дальнейшем растет угроза здоровью и самой жизни. Это хорошо известно подводникам и тем кто работал в колодцах. В обычных помещениях это не столь заметно, в первую очередь потому, что в них все-таки есть вентиляция. В простейшем случае открываются окна и двери. В больших домах, к тому же есть пассивная вытяжная вентиляция в виде шахты, выходящей на крышу здания. Воздух в ней должен двигаться благодаря разности температур и ветру, который немного увеличивает тягу.

Однако, такая вентиляция практически никогда не обслуживается, со временем засоряется пылью, кухонной гарью, пухом растений, насекомыми и паутиной. К тому же, в зимнее время она может уносить значительное количество тепла из здания. Раньше этому не придавалось особого значения, но в наше энергосберегающее время это важно.

Плохо работающая вентиляция оставляет много сырости в ванных помещениях. Это приводит к материальным убыткам: отваливается кафель, краска, плохо сушится одежда, может появиться плесень. Здоровья людям такая обстановка тоже явно не прибавляет. Возрастает риск появления инфекций.

Вентиляторы с обратным клапаном - виды и особенности

Конструкции вентиляторов с приводом

Механические (лопастные) вентиляторы появились еще на морских судах, для усиления тяги в топках котлов, а с появлением электродвигателей сразу перешли на производство и очень скоро появились в быту. Принудительная вентиляция очень эффективно решает проблему газового обмена при невысоких давлениях. К этому случаю как раз относится воздух при атмосферном давлении.

Вентиляторы делятся на два основных типа:

  • радиальные (улитки);
  • осевые.

Первый тип относится к мощным устройствам, вентилятор улиточной конструкции требует двигателя с большим крутящим моментом. В случае малой мощности такие вентиляторы работают на малых оборотах и производят очень мало шума, но недостатком является их довольно большой размер. Поэтому их применяют для обслуживания целой группы вытяжек, или в качестве входного приточного вентилятора.

Вентиляторы с обратным клапаном - виды и особенности

Осевые вентиляторы устроены проще, имеют малые габариты, и в зависимости от места установки могут называться канальными. Канальный делается как вставка в воздуховод. Его задача – поддерживать напор воздуха, затухающий в длинном воздуховоде. особенно из-за поворотов. Причиной потерь является сопротивление стенок воздушных каналов и внутреннее трение воздуха на изгибах воздуховодов.

Не следует думать, что канальный вентилятор всегда осевой. Он вполне может оказаться и улиточного типа. Бытовые канальные вентиляторы обычно делаются осевыми, небольших размеров под диаметры стандартных воздуховодов.

Вентиляторы с обратным клапаном - виды и особенности

Обратный клапан

Вентилятор создает в трубе воздуховода направленное движение воздуха, помогая естественной тяге, или иногда работает против нее. Как бы он не работал, часто возникает необходимость помешать движению воздуха в обратном направлении. Для этого существует устройство, называемое обратным клапаном. Обратный клапан призван помешать движению воздуха в обратном направлении. В прямом направлении он открывается силой давления воздуха, а при отключении закрывается и препятствует ходу воздуха в обратном направлении.

Вентиляторы с обратным клапаном - виды и особенности

Обратный клапан использующий силу тяжести

Такой клапан может использовать несколько принципов для возврата в исходное состояние:

  • силу тяжести (пример на рисунке выше);
  • пружины;
  • сопротивление материала на изгиб (клапан-мембрана);
  • силовой привод.
Читать статью  Отсечный клапаны, классификация и принцип работы

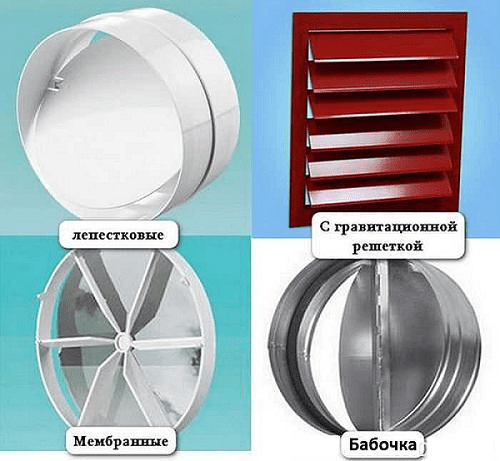

По своей кинематике и конструкции клапан может быть выполнен:

  • полукруглыми лепестками (на рисунке выше);
  • жалюзи;
  • поворотной заслонкой;
  • подвижной заслонкой (шибер);
  • лепестковой диафрагмой;
  • обтюраторного типа (перекрывающиеся заслонки).

Клапаны, которые могут управляться только воздушным напором – это лепестки, мембраны, жалюзи, и поворотные заслонки с противовесом. Все остальные могут быть только с сервоприводами.

Бытовые вентиляторы с обратным клапаном

В быту важно иметь комфорт, люди хотят отдохнуть после работы. Одно из требований к домашним вентиляторам – бесшумная работа. Особенно это относится к вентиляторам для ванных комнат и и кухни. В этом случае, весь шум остается в помещении. Для снижения шума изготовители применяют амортизаторы различных конструкций, сбалансированные подвижные части и шариковые подшипники. Главный источник шума, это всегда механические колебания вентилятора передающиеся через опоры на стены. Воздушные вихри, которые всегда присутствуют при работе любого лопастного вентилятора, шумят значительно меньше. Бесшумность также достигается тем, что лопасти отгибают внутрь по направлению потока. Этим правда, снижается и производительность вентилятора.

Для снижения шума можно использовать малую мощность на двигателе, но в этом случае снижается и коэффициент воздухообмена. Также неплохо выглядит идея использования канального вентилятора снабженного звукопоглощающими вставками. Но она не годится для небольших квартир, где просто некуда будет девать воздуховод. В этом случае приходится использовать осевой. Его устанавливают в окно, в стену или в вытяжное отверстие естественной вентиляции здания.

Вентиляторы с обратным клапаном - виды и особенности

Осевой для кухни с обратным клапаном

Обратный клапан в таких вентиляторах снабжен лепестками-шторками вертикального расположения. Так может быть устроен вентилятор для ванной комнаты, бесшумный и с обратным клапаном. Лепестки-шторки возвращаются в обратное положение небольшими пружинками, и открываются давлением воздуха при работе вентилятора. Такой можно устанавливать в вытяжку домовой вентиляции, в форточку. Для капитальных стен придется проделать больший объем работы и канал самого вентилятора должен оказаться достаточным для прохода через стену.Осевой для кухни с обратным клапаном

Гораздо сложнее установить бытовой прибор в стеклопакет. Это можно сделать только при полной замене стеклопакета на специально изготовленный. Есть компании, которые предоставляют такие услуги.

Вместе с вентиляторами может применяться рекуператор, это устройство для теплообмена между входящим и выходящим воздухом. Входящий холодный воздух подогревается выходящим теплым при помощи теплообменника с развитой поверхностью. Образующийся конденсат отводится по трубке. При этом затраты на отопление в какой-то мере снижаются. Для вентилирования приходится преодолевать большее сопротивление в этом устройстве. Такая вентиляция сложнее в устройстве, и обычно обходится без обратного клапана, так как воздух не заносит с собой холода и без работы вентилятора рекуператор почти не пропускает воздуха.

Реверсивные и приточные вентиляторы

Иногда необходимо не выгонять воздух наружу, а наоборот, позаимствовать его с улицы. Такая необходимость возникает из-за широкого распространения пластиковых окон, которые очень плотно закрывают доступ воздуха с улицы. Из-за этого вытяжная вентиляция работает плохо или почти не работает. Приточный воздух может быть отфильтрован от уличной пыли, копоти и мусора растительного происхождения (пыльцы, пуха).

Как и вытяжной, приточный также часто имеет обратный клапан. Воздух может дополнительно подогреваться в холодное время или ионизироваться для обеззараживания. На эту тему есть неплохое видео:

Есть приточная система обходящаяся без вентиляторов. Видео на эту тему:

Реверсивный имеет двигатель, который может вращаться не только в одну сторону. Соответственно, он может работать и как приточный, и как вытяжной, что делает его весьма универсальным. (Улитка не может эффективно использоваться как реверсивный вентилятор.) Свойство реверсивности уже не позволяет в таких вентиляторах использовать простые обратные клапаны. Вместо них используют жалюзи с электромеханическим приводом, что приводит к заметному удорожанию устройства.

Вентилятор в кухонную вытяжку, если только она не укомплектована собственным вентилятором, целесообразно приобрести канального типа и вставить его в середину воздуховода, который идет от зонтика (вытяжки) к выходному устройству. Также следует понимать, что он со временем будет основательно загрязнен копотью и маслом, а значит, его конструкция должна позволять легко разбирать его и подвергать очистке.

Читать статью  Вентили Ду-32

Монтаж и безопасность использования вентиляторов

Чтобы устройство надежно и исправно выполняло свои функции, его необходимо правильно установить и закрепить. Для этой цели, вместе с вентилятором в продажный комплект входят различные держатели, защитные решетки, уплотнения и крепежи. Потребителям следует внимательно изучить инструкцию перед установкой, если они собираются сделать ее самостоятельно, не обращаясь к специалистам.

Также стоит помнить, что вентилятор может стать источником очень сильной простуды, особенно в летнюю жару. Не стоит находиться непосредственно перед ним долгое время и это надо учитывать при выборе места под него.

Выбор вентилятора

Вентиляторы с обратным клапаном - виды и особенности

Некоторые модели и их цены перечислены в таблице.

Датчик влажности с цифровым индикатором.

При выборе вентилятора следует учитывать его назначение, цену и производительность. Последний параметр, пожалуй, и есть самый главный. Для комнат воздух должен меняться 2 раза в час, для вентилятора на кухню 4-5 раз, а для ванной, где есть еще необходимость подсушить помещение, из-за высокого парциального давления паров воды, воздух надо менять 10-15 раз в час. Все остальное просто: рассчитываем объем помещения в кубометрах и делим производительность вентилятора на объем помещения. Это и даст необходимую кратность. Например, пусть ванная комната имеет размеры 3 x 3 x 2,5 м. Объем составит 22,5 м 3 . Для полной вентиляции ванной понадобятся два вентилятора из последней строчки в таблице. что даст 13-кратный обмен воздуха в час. Но как минимум, приемлем и один такой вентилятор, просто он проработает на полчаса дольше.

Шум вентилятора будет мешать в доме, в этом случае лучше заплатить лишние деньги за комфорт. Для гаража, наоборот, шум не имеет почти никакого значения, здесь можно выбирать самый дешевый вентилятор. Для ванной комнаты лучше приобрести прибор на напряжение 12 В, так будет намного безопаснее. Дополнительные функции, такие как таймер или датчик влажности скорее подойдут для теплиц, инкубаторов, дома от них не будет особенной пользы, а в системе «умный дом» любое устройство управляется от контроллера, так что все эти функции берет на себя последний.
