Трубопровод — это сложный комплекс сооружений, предназначенный для бесперебойной транспортировки жидких и газообразных углеводородов.

В зависимости от условий строительства разделяют следующие схемы прокладки трубопроводов.

схемы прокладки трубопроводов.jpg

Во-первых это подземные. Она является самой распространенной на территории российской федерации и 98 % всех трубопроводов проложено именно подземно. При этом труба укладывается в траншею на глубину, превышающую диаметр трубы. Преимущество данного способа — это полная механизация работ, это стабильные температурные условия. Однако в этом случае — большой объем земляных работ, которые являются дорогостоящими на участках скальных грунтов и многолетнемерзлых грунтов.

Вторая схема полуподземная. При этом верхнеобразующие трубы расположены выше дневной отметки грунта. Такая схема, как правило, используется в скальных грунтах.

Следующая наземная. Эта прокладка используется на участках с высоким уровнем грунтовых вод, к которым относятся обводненные участки и болотистая местность. При этом могут быть также грунты с низкой несущей способностью. И последняя – это надземная прокладка на опорах. При этом трубопровод расположен выше дневной поверхности грунта и есть необходимость в использовании специальных свай опор. К преимуществам этого способа относится минимум земляных работ, и нет необходимости в устройстве средств электрохимической защиты от почвенной коррозии и блуждающих токов.

Однако строительство трубопровода на опорах подразумевает устройство специальных проездов для техники и миграции животных. Ну и кроме того трубопровод подвержен колебаниям температур. В последнее время используют трубы для трубопроводов стандартных размеров. Это и диаметр и толщина стенки. Кроме того в различное время использовали бесшовные, прямошовные и спирально шовные трубы для строительства, однако от последних из-за их низкого качества отказались.

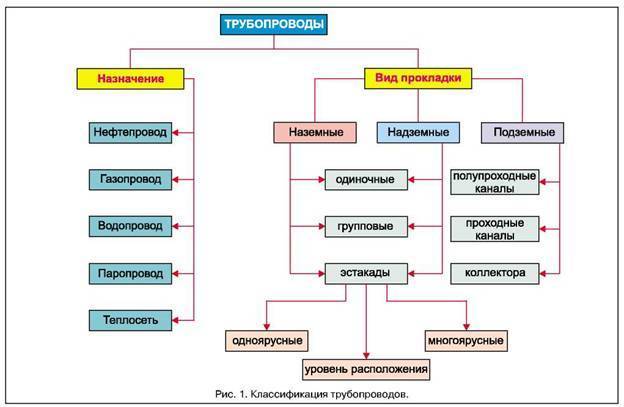

Трубопроводы классифицируются:

По типу транспортируемого вещества:
• Водопровод — снабжает водой, включая питьевую, населенные пункты, промышленные объекты, транспорт
• Воздухопровод — доставляет сжатый воздух на профильные предприятия
• Газопровод — транспортирует природный газ к местам потребления и экспорта
• Нефтепровод и нефтепродуктопровод — доставляет сырую необработанную нефть и нефтепродукты (бензин, мазут, сжиженные газы)
• Паропровод — передает пар под давлением для тепловых и атомных электростанций, предприятий пищевой промышленности, парового отопления
• Теплопровод — передает теплоноситель в жилые дома и на предприятия.

Промышленные трубопроводы горячей воды и пара.jpg

Промышленные трубопроводы горячей воды и пара

Данный вид трубопроводов относится к энергетическим, предназначенных для перемещения горячей воды, насыщенного пара и перегретого пара.


Данный вид трубопроводов необходим для обеспечения водой промышленных объектов и населения, в зависимости от назначения водопроводы делятся на различные классы:

  • Производственные;
  • Противопожарные;
  • Хозяйственно-питьевые;
  • Поливные;
Читать статью  Какими бывают задвижки для трубопроводов, устройство и принцип работы

Класс трубопроводов предназначенных для обеспечения водоснабжения на дальних расстояниях. Водопроводные сети от водозаборных узлов до потребителя (промышленных объектов и коммунального хозяйства).


Виды трубопроводов предназначенных для транспортировки нефтепродуктов и непосредственно самой нефти.

В зависимости от перемещаемого вещества, трубопроводы делятся на различные классы и получают своё название в зависимости от перемещаемого нефтепродукта:

  • Мазутные;
  • Керосиновым;
  • Бензиновым;

Канализационные трубопроводы.jpg

Канализационные трубопроводы применяются для отведения и сброса сточных вод за пределы промышленных объектов и населённых пунктов.

Канализационные системы согласно СНиП 2.04.01-85 классифицируются:

  • Бытовая — применяется для перемещения сточных вод от санитарно-технических устройств (унитазов, ванны, умывальников, бассейнов, и т.п.);
  • Производственная — применяется для отведения различных видов промышленных сточных вод;
  • Объединенная — применяется для перемещения бытовых и промышленных сточных вод «совместно». При возможности и допуске их совместного транспортирования и последующей очистки;
  • Внутренние водостоки — применяются для удаления дождевой и талой воды с кровли здания.

Категории трубопроводов

В соответствии с требованиями «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды», утвержденных Госгортехнадзором СССР 10 марта 1970 г., все трубопроводы, транспортирующие водяной пар с рабочим давлением более 0,07 МПа или горячую воду с температурой свыше 115°С, делятся на четыре категории (табл. 1-1).

Категории трубопроводов по Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды Госгортехнадзора

Рабочие параметры среды
Среда Температура °С Давление
(избыточное) МПа
Трубопроводы 1 категории а) Перегретый пар
б) Перегретый пар
в) Перегретый пар
г) Перегретый пар
д) Горячая вода, насыщенный пар
>580
>540—580
>450-540
≥450
>115
Не ограничено
Не ограничено
Не ограничено
>3,9
>8.0
Трубопроводы 2 категории а) Перегретый пар
б) Перегретый пар
в) Горячая вода, насыщенный пар
>350—450
>350
>115
2,2-3,9
3,9-8,0
Трубопроводы 3 категории а) Перегретый пар
б) Перегретый пар
в) Горячая вода, насыщенный пар
>250-350
≤250
>115
≤2,2
1,6-2,2
1,6—3,9
Трубопроводы 4 категории а) Перегретый и насыщенный пар
б) Горячая вода
>115—250
>115
0,07—1,6
≤1.б

При определении категории трубопровода рабочими параметрами транспортируемой среды следует считать для:

  1. паропроводов от парогенераторов — давление и температуру пара по их номинальным значениям на выходе из парогенератора (за пароперегревателем);
  2. паропроводов от турбин, работающих с противодавлением,— максимально возможное давление в противодавлении, предусмотренное техническими условиями на поставку турбины, и максимально возможную температуру пара в противодавлении при работе турбины на холостом ходу;
  3. паропроводов от нерегулируемых и регулируемых отборов пара от турбины — максимально возможные давление и температуру пара в отборе;
  4. паропроводов от редукционных и редукционно- охладительных установок—максимальное давление и температуру редуцированного пара, принятые в проекте установки;
  5. трубопроводов питательной воды после деаэраторов— номинальное давление воды с учетом гидростатического давления столба жидкости r температуру насыщения в деаэраторе;
  6. трубопроводов питательной воды после питательных насосов и подогревателей высокого давления (ПВД) —наибольшее давление, создаваемое в напорном трубопроводе питательными насосами при закрытой задвижке и максимальном давлении на всасывающей линии насосов, и максимальную расчетную температуру воды за последним подогревателем высокого давления. При применении питательных насосов с турбоприводом и электронасосов с гидромуфтой—1,05 номинального давления насоса, поршневых насосов— 1,2 номинального давления в парогенераторе;
  7. подающих и обратных трубопроводов водяных тепловых сетей — наибольшее давление воды с учетом работы насосных подстанции на трассе и рельефа местности и максимальную температуру воды в подающем трубопроводе.
Читать статью  Какой газ используется в жилых домах

Изготовление трубопроводов

Изготовление трубопроводов квип.jpg

Некоторые сценарии, такие как, например, подводная глубокая вода, требуют, чтобы труба была не только толстостенной, прочной и прочной, но и устойчивой к сильному давлению. Некоторые из этих трубопроводных сооружений находятся на глубине нескольких тысяч метров, где высок риск прогиба труб. Поэтому изготовление и испытания необходимы для определения того, выдержит ли выбранная труба производственные напряжения и деформации.

Эти проблемы не ограничиваются трубами на этапе производства, но также и во время монтажа. Практические аспекты перемещения и строительства трубопроводной сети на таких глубинах включают не только обеспечение соблюдения строгих требований к монтажу, но и соблюдение правил техники безопасности, что представляет собой чрезвычайно сложную задачу для предприятий этого сектора.

И наоборот, изготовление и строительство труб, используемых на суше, значительно менее сложны. Хотя этот тип монтажа труб не лишен своих собственных проблем, такие виды деятельности, как транспортировка, монтаж и строительство, менее сложны и также сводят на нет необходимость в таком высоком уровне изготовления. Трубоукладочные суда требуются для морских установок, где глубоководные трубопроводы должны быть построены с использованием методов, включая буксировку, J-образную прокладку или S-образную прокладку.

Сварка труб

Сварка трубы.jpg

Практика сварки выходит далеко за рамки труб и распространяется на другие отрасли промышленности, но здесь мы кратко коснемся сварки труб для энергетического сектора.

Сварные трубы должны выдерживать вес и давление жидкости, которую они переносят, а также внешние условия, в которых расположен трубопровод. Повышенная прочность труб делает сварку сложной задачей для инженеров, которым приходится с ними работать. Для повышения надежности и рентабельности в этой отрасли необходимы эффективные методы сварки этих материалов.

Существует ряд методов сварки труб, в том числе:

  • Ручная дуговая сварка металла
  • Дуговая сварка металла в защитной среде
  • Газовая дуговая сварка металла
  • Сварка порошковой дугой

Выбранная процедура сварки труб зависит от выбора трубы, ее использования в трубопроводе и места, в котором она будет использоваться.

Читать статью  Гидравлический расчет и моделирование тепловых сетей

Рекомендуемая классификация трубопроводов

Трубопроводы в зависимости от класса опасности транспортируемого вещества (взрыво-, пожароопасность и вредность) рекомендуется подразделять на группы (А, Б, В) и в зависимости от расчетных параметров среды (давления и температуры) — на категории (I, II, III, IV, V).

Рекомендуется, чтобы обозначение группы, определяемое транспортируемой средой, включало в себя обозначение группы (А, Б, В) и обозначение подгруппы (а, б, в), отражающие класс опасности вещества. Рекомендуется, чтобы обозначение группы трубопровода в общем виде соответствовало обозначению группы транспортируемой среды. Трубопроводом группы А (б) рекомендуется обозначать трубопровод, по которому транспортируется среда группы А (б).

  • Фланцевые соединения
  • Тройники (врезки)
  • Отводы
  • Переходы
  • Заглушки

Маркировка трубопроводов

маркировка тр.png

Маркировку рекомендуется наносить на расстоянии не менее 200 мм от одного из присоединительных концов с указанием в числителе шифра технологической установки, в знаменателе — шифра линии трубопровода шрифтом в соответствии с НТД. 284. Схему маркировки сборочных единиц рекомендуется принимать единой для всех трубопроводов в технологической схеме или проектной документации.

Места маркировки рекомендуется обводить яркой несмываемой краской и покрывать бесцветным лаком.

Каждое упаковочное место труб, поставляемых метражом и входящих в поставочный блок, рекомендуется маркировать с указанием номера технологической установки, номера поставочного блока, номера трубопроводной линии и буквой «Т». Бирки с маркировкой, нанесенной ударным способом, рекомендуется закреплять с обоих концов упаковки.

На каждом грузовом месте маркировку рекомендуется наносить на ярлыках или непосредственно на торцевых и боковых стенках ящиков яркой несмываемой краской с указанием номера грузового места, числа грузовых мест в данной трубопроводной линии, получателя и его адреса, отправителя и его адреса, массы (нетто, брутто), габаритных размеров грузового места, манипуляционных знаков («верх», «не кантовать», «место строповки», «центр масс»).

По температуре передаваемого вещества:

• Холодные трубопроводы — 0°С и ниже
• Среднетемпературные — от +1°С до +45°С
• Высокотемпературные или горячие — свыше 46°С

По агрессивности среды: нейтральные, мало- и среднеагрессивные, высокоагрессивные

По давлению:
• Трубопроводы низкого давления — не превышает 12 атмосфер
• Среднего давления — от 12 до 25 атмосфер
• Высокого давления — показатель более 25 атмосфер

Защита и герметизация трубопроводов

Для защиты трубопровода от коррозии, механического воздействия, температурных перепадов и агрессивности транспортируемой среды на внешние и внутренние поверхности наносят специальные покрытия — антикоррозионные и теплоизоляционные. Популярна методика укладки основной трубы в трубу большего диаметра, что гарантирует защиту снаружи. Изнутри трубы покрывают составами на основе резины, минеральных эмалей, пластмассы, чтобы исключить деформацию оборудования из-за воздействия агрессивной среды.
