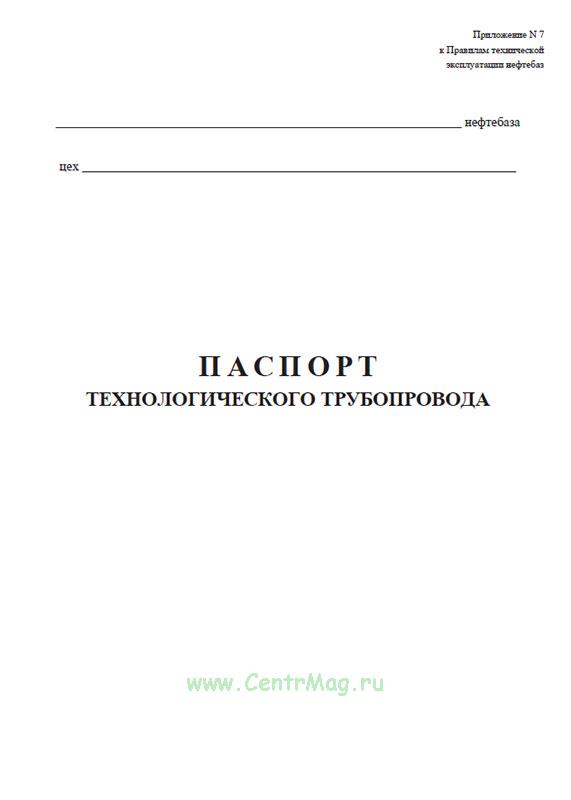

Эксплуатационный паспорт технологического трубопровода

Эксплуатационный паспорт технологического трубопровода

Эксплуатационный паспорт технологического трубопровода_В2

ТР ТС 032/2013 О безопасности оборудования, работающего под избыточным давлением

Технический регламент Таможенного союза 032/2013 — это нормативный документ, содержащий ряд требований к безопасности оборудования, работающего под давлением, введенный в обращение на территории государств-членов Евразийского таможенного союза. Целью настоящего регламента является защита здоровья людей и окружающей среды путем выполнения обязательных требований технического регламента. Ознакомиться подробнее с инструкцией по охране труда для оператора котельной, Вы сможете в статье на нашем сайте.

Эксплуатационный паспорт технологического трубопровода_Р1

Продукция, подпадающая под действие ТР ТС 032/2013

  1. Сосуды для газов и жидкостей различных категорий с давлением оборудования более 0,05 МПа
  2. Котлы для производства горячей воды с температурой, превышающей 110 градусов, для производства пара с избыточным давлением более 0,05 МПа и сосуды, нагреваемые огнем
  3. Трубопроводы и фитинги для жидкостей, газов и паров различных сред с максимально допустимым давлением более 0,05 МПа и номинальным диаметром более 25 мм
  4. Компоненты и детали, устойчивые к давлению
  5. Приборы безопасности и визуального учета
  6. Барокамеры, кроме медицинских
  7. Принадлежности, обеспечивающие безопасность оборудования, работающего под давлением

Продукция, не подпадающая под действие ТР ТС 032/2013

Магистральные и распределительные трубопроводы
Сосуды, работающие под давлением внутреннего взрыва и предназначенные для нужд авиации
Оборудование, работающее под давлением, для использования в радиоактивной среде
Медицинские барокамеры
Контейнеры для газированных напитков и др.

Технический паспорт

Технический паспорт машины, устройства (технического оборудования) — это рабочий документ, необходимый для обращения оборудования или устройства на рынке ЕАЭС.

Согласно ТР ТС 032/2013 технический паспорт является основным документом для идентификации оборудования.

Технический паспорт устройства (оборудования) — это вид технической документации, в которой отражается вся информация о производимом изделии, его условиях эксплуатации, технических характеристиках и параметрах. Технический паспорт должен быть выдан на каждую единицу производимой продукции (Машина, Оборудование, устройство высокого давления). Он сопровождает изделие на протяжении всего срока его эксплуатации до вывода из эксплуатации. По истечении срока эксплуатации оборудование выводится из эксплуатации вместе с паспортом.

Эксплуатационный паспорт технологического трубопровода_Р2

Технический паспорт должен содержать следующие разделы:

  1. техническая информация об устройстве или оборудовании;
  2. его конфигурация, информация о компонентах;
  3. потребление ресурсов устройством;
  4. срок его эксплуатации;
  5. информация о сертификате/Декларации соответствия EAC.

Технический паспорт должен содержать информацию о дате истечения срока годности, сроке хранения, консервации, упаковке, приемочных испытаниях, необходимую информацию об эксплуатации, специальных характеристиках, включая информацию об утилизации оборудования.

Читать статью  Изменение температуры газа в газопроводе

Кроме того, каждый технический паспорт должен содержать информацию о правах производителя (поставщика) и гарантийных обязательствах в соответствии с действующим законодательством. Ознакомиться с правилами и порядком включения котла в паропровод, Вы сможете в нашей статье.

Технический паспорт также необходим для сертификации продукции. Он предоставляет органам по сертификации всю необходимую информацию о продукте, его характеристиках, спецификациях и т.д. На основании этой информации производитель/пользователь получает разрешение на использование продукта.

Технический паспорт сосуда, работающего под давлением

Специальный паспорт на сосуд высокого давления должен быть включен в эксплуатационную документацию на сосуды высокого давления. Он отличается от технических паспортов для других технических устройств с точки зрения содержания и исполнения.

Паспорт сосуда, работающего под давлением, должен содержать информацию в соответствии с требованиями регламента ТР ТС 032/2013:

  1. общая информация: наименование и адрес производителя; дата изготовления (ДД/ММ/ГГГГ); серийный номер; расчетный эксплуатационный срок службы.
  2. информация о технических характеристиках и параметрах: рабочее, расчетное, испытательное давление, МПа (кгс/см2); рабочая температура рабочей среды (°C); расчетная температура стенки (°C); минимально допустимая температура стенки (°C); обозначение технологической среды; группа технологических сред (группа жидкостей); припуск на коррозию/эрозию (мм); вместимость/объем (м3); масса пустого груза (кг); максимальный рабочий средний вес (кг).
  3. информация об основных деталях (включая количество, размеры, материал, спецификацию сварки);
  4. информация о соплах, фланцах, крышках, крепежных элементах (включая количество, размеры, материал);
  5. информация о защитных элементах, основных фитингах, измерительных приборах, предохранительных клапанах (включая количество, номинальный диаметр DN, расчетное давление PN, материал корпуса, место установки);
  6. образцы, схемы, чертежи судна и другие документы (сводный список заводских модификаций, упаковочный лист, спецификация с указанием основных размеров сборочных единиц и т.д.);
  7. другая информация, необходимая для безопасной эксплуатации судна.

Эксплуатационный паспорт технологического трубопровода_Р3

Комплектность поставки документов для трубопровода

Каждый трубопровод, в том числе и промысловый или сборочная единица, деталь, участок поставляется заказчику со следующей документацией:

  1. сборочный чертеж трубопровода или сборочной единицы в двух экземплярах;
  2. паспорт на сборочные единицы стальных трубопроводов комплектных трубопроводных линий (1 экз.);
  3. паспорта на арматуру и детали трубопровода, крепежные детали и уплотнения (1 экз.);
  4. сведения о подтверждении соответствия (при необходимости) (1 экз.);
  5. ведомость на упаковку (комплектовочная ведомость) в одном экземпляре;
  6. упаковочный лист в трех экземплярах, из которых один экземпляр отправляется почтой, один экземпляр помещают в упаковочном ящике, один экземпляр — на упаковочном ящике.

С каждой трубопроводной линией потребителю направляется следующая техническая документация:

  1. паспорт трубопровода;
  2. сведения о трубах и деталях трубопровода;
  3. сведения о сварных соединениях;
  4. перечень арматуры, входящей в сборочные единицы стальных комплектных технологических линий;
  5. акт гидравлического испытания сборочных единиц;
  6. акт ревизии и испытания арматуры;
  7. спецификация;
  8. заключение.

Образец документации:

На трубопроводы всех категорий составляют паспорт установленного образца.

Паспортизация должна включать в себя проведение ревизий и данные о ремонтах.

На технологические трубопроводы ведется следующая техническая документация:

  • перечень технологических трубопроводов;
  • паспорт трубопровода.

К паспорту трубопровода прилагаются:

  1. схема трубопровода с указанием категории, исходной и отбраковочной толщины элементов трубопровода, мест установки арматуры, фланцев, заглушек и других деталей, мест спускных, продувочных и дренажных устройств, сварных стыков, контрольных засверловок (если они имеются) и их нумерации;
  2. акты ревизии и отбраковки элементов трубопровода;
  3. удостоверение о качестве ремонтов трубопровода. Первичные документы, в том числе журнал сварочных работ на ремонт трубопровода, подтверждающие качество примененных при ремонте материалов и качество сварных стыков, хранят в организации, выполнившей работу, и предъявляют для проверки по требованию службы технического надзора;
  4. документация по контролю металла трубопровода, работающего в водородсодержащих средах.
  • акты периодического наружного осмотра трубопровода;
  • акт испытания трубопровода на прочность и плотность (ознакомиться с примером акта на гидроиспытание трубопроводов, Вы сможете в статье на нашем сайте);
  • акты на ревизию, ремонт и испытание арматуры;
  • эксплуатационный журнал трубопровода (ведется для трубопроводов, на которые не составляют паспорта);
  • журнал установки-снятия заглушек;
  • журнал термической обработки сварных соединений;
  • заключение о качестве сварных стыков;
  • заключение о техническом состоянии арматуры;
  • заключение о техническом состоянии разъемных соединений.
Читать статью  Трубопроводы на месторождении газа

Оформление паспорта трубопровода

Эксплуатационный паспорт технологического трубопровода_Р4

  • Технические характеристики и параметры;
  • Сведения об участках трубопровода;
  • Данные о монтаже;
  • Данные о материалах;
  • Сведения о трубах, отводах и листовом металле;
  • Сведения о фланцах и крепежных изделиях;
  • Сведения об арматуре и фасонных частях (литых и кованых);
  • Сведения о неразрушающем контроле сварных соединений;
  • Результаты испытаний и заключение;
  • Ответственные за исправное состояние и безопасную эксплуатацию трубопровода;
  • Сведения о ремонте и переустройстве трубопровода;
  • Записи результатов ревизии/освидетельствования трубопровода;
  • Формуляр измерения деталей трубопровода;
  • Регистрация трубопровода;
  • Приложения.

Технические характеристики и параметры:

Наименование предприятия ООО «Рога и копыта»
Цех или установка
Наименование трубопровода
Назначение трубопровода
Наименование рабочей среды
Характеристика рабочей среды Класс опасности
Взрывопожароопасность
Рабочее давление, МПа
Расчетное давление, МПа
Расчетная температура стенки, °С
Категория трубопровода
Пробное давление испытания, МПа гидравлического
пневматического
(под АЭ-контролем)
Минимально допустимая отрицательная температура стенки, °С
Расчетный срок службы трубопровода, лет
(часов, циклов нагружения)

Сведения об участках трубопровода

Номер участка Наименование участков или обозначение по схеме Наружный диаметр и толщина стенки трубы, мм Протяженность участка трубопровода, м

Перечень схем, чертежей и других элементов, предъявляемых при сдаче трубопровода в эксплуатацию, предусмотренных СНиП, действующими правилами, специальными техническими условиями или проектной документацией.

Данные о монтаже

М.П. Подпись руководителя (либо технического руководителя) предприятия-владельца трубопровода

«__» _________ 20__ г.

М.П. Подпись руководителя (либо технического руководителя) предприятия, осуществившего монтаж (изготовление) трубопровода либо руководителя экспертной организации, составившей паспорт на находящийся в эксплуатации

трубопровод в случае его отсутствия или утраты

«__» _________ 20__ г.

М.П. Подпись уполномоченного представителя предприятия разработчика проекта трубопровода, осуществлявшего авторский надзор за монтажом(изготовлением) трубопровода (в случае, предусмотренном контрактом, договором)

«__» _________ 20__ г.

Лицо, ответственное за исправное состояние и безопасную эксплуатацию трубопровода

Записи администрации о ремонте и реконструкции трубопровода

Записи результатов освидетельствования трубопровода

Обязательные приложения к паспорту:

  1. схема (чертеж) трубопровода с указанием размеров участков, номинального диаметра, исходной и отбраковочной толщины элементов трубопровода, мест установки опор, арматуры, фланцев, заглушек и других деталей, мест спускных, продувочных и дренажных устройств, сварных стыков, контрольных засверловок (если они имеются) и их нумерации;
  2. расчет на прочность (если требуется);
  3. регламент проведения в зимнее время пуска (остановки) трубопровода (заполняется для трубопроводов, расположенных на открытом воздухе или в неотапливаемом помещении).
Читать статью  Магистральные фильтры для очистки сжатого воздуха

К паспорту также прилагаются:

  1. акты ревизии и отбраковки элементов трубопровода;
  2. удостоверение о качестве ремонтов трубопроводов, в том числе журнал сварочных работ на ремонт трубопроводов, подтверждающие качество примененных при ремонте материалов и качество сварных стыков;
  3. документация по контролю металла трубопроводов, работающих в водородсодержащих средах. При необходимости могут быть дополнительно приложены другие документы.

Эксплуатационный паспорт технологического трубопровода_Р6

Заполнение паспорта паропровода и горячей воды

Паспорт паропровода и горячей воды, который не попадает под действие ТР ТС 032/2013, оформляют согласно: приложению №11 к ФНП «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утв. приказом Ростехнадзора от 25 марта 2014 г. № 116 (ФНП ОРПД). Требование касается не только новых трубопроводов, но и тех, которые находятся в эксплуатации (если паспорта нет или он утрачен, и при этом нужна регистрация тепловой сети в Ростехнадзоре). Далее расскажем: какую информацию включает паспорт паропровода, какие документы нужно приложить к нему.

В органах РТН подлежат учету трубопроводы пара и горячей воды с условным проходом более 100 мм, у которых температура рабочей среды от 115 до 450, при давлении рабочей среды свыше 1,6 Мпа до 8 Мпа.

Паспорт паропровода и горячей воды

Паспорт отображает следующую информацию:

  1. Учетный номер (на титульном листе и в тексте документа).
  2. Наименование паропровода в соответствии с проектной документацией.
  3. Название и адрес владельца паропровода (эксплуатирующей организации).
  4. Название и адрес организации, выполнившей монтаж (изготовление) паропровода/участка паропровода.
  5. Назначение трубопровода.
  6. Технические и эксплуатационные параметры: рабочая среда; рабочие параметры среды; давление, МПа (кгс/кв. см); температура; расчетный срок службы; расчетный ресурс; расчетное число пусков.
  7. Перечень прилагаемых к паспорту технических документов (схем, чертежей и т.д.).
  8. Подписи: руководителя (технического руководителя) владельца трубопровода; руководителя (технического руководителя) предприятия-изготовителя/монтажной организации или руководителя экспертной организации, составившей паспорт на трубопровод (в случае его отсутствия/утраты); уполномоченного представителя компании-разработчика проекта трубопровода, осуществляющего авторский надзор за монтажом (изготовлением).
  9. Сведения об ответственных за исправное состояние и безопасную эксплуатацию паропровода (в табличной форме): номер и дата приказа о назначении; ФИО и должность; дата проверки знаний ФНП (аттестация, инструктаж и т.д.); подпись ответственного.
  10. Записи администрации о ремонте и реконструкции паропровода (в табличной форме): дата записи; перечень работ, проведенных при ремонте/реконструкции, и дата их проведения; подпись ответственного лица.
  11. Записи о результатах тех. освидетельствования (в табличной форме): дата и результаты тех. освидетельствования; срок следующего тех. освидетельствования.
  12. Информация о постановке паропровода на учет (присвоении учетного номера): дата присвоения номера/письмо о присвоении номера; наименование территориального органа ФСЭТАН, присвоившего номер; ФИО должностного лица эксплуатирующей организации, присвоившего номер.

К паспорту паропровода нужно приложить Свидетельство о монтаже (изготовлении) и паспорт изготовления на элементы паропровода.

Форма паспорта должна соответствовать ГОСТ 32569-2013, будь то строительный или пожарный трубопровод. Новый образец паспорта не требует переоформления предыдущих форм, сделанных со стандартами, утвержденными ранее. Правильное оформление подробно расписано в вышеуказанном документе.

Наши специалисты проконсультируют Вас и подберут оптимальное паровое и пароконденсатное оборудование, исходя из Ваших индивидуальных параметров
