Газоснабжающая индустрия включает множество составляющих, это:

  • магистрали и распредсети, проложенные обособленно или смешано;
  • газовые распредстанции, регуляторные установки и пункты;
  • автоматизированные системы.

Голубое топливо используется повсеместно, от него зависит качество жизни населения, поэтому оборудование газовой отрасли должно обеспечивать безаварийную работу и бесперебойную поставку ко всем потребителям.

Классификация газопроводов, высокое среднее и низкое давление

Магистральный газопровод

Без добычи газа его транспортировка не возможна. Добывают этого полезное ископаемое из пластовых жидкостей нефтегазовых месторождений. При этом, неотъемлемым процессом является поддержание пластового давления (ППД) в месторождениях. Для этого используют установки с мультифазными винтовыми насосами вертикального и горизонтально типа. Они являются универсальными, применяются также для закачки газа и поддержания давления в магистралях.

Добытый газ осушают и охлаждают, извлекают кислород, углекислый газ, одорируют (придают запах для обнаружения утечек) и затем транспортируют.

Инженерными сооружениями, по которым осуществляется передача газа, являются газопроводы высокого, среднего и низкого давления. Голубое топливо транспортируется на далёкие расстояния, его перемещение по сетям обеспечивает закачка газа под высоким давлением. Для поддержания нужного давления в пути, строятся газокомпрессорные станции. А для понижения давления газа с высокого и среднего до низкого используются газорегуляторные пункты (ГРП).

  1. Магистральные:
    – первый класс – рабочее давление газа 2,5-10 МПа;
    – второй – 1,2-2,5 МПа.
  2. Распределительные – низкого, среднего и высокого давлений I – IV категорий.
Читать статью  Промысловые трубопроводы: типы, эксплуатация, ГОСТ

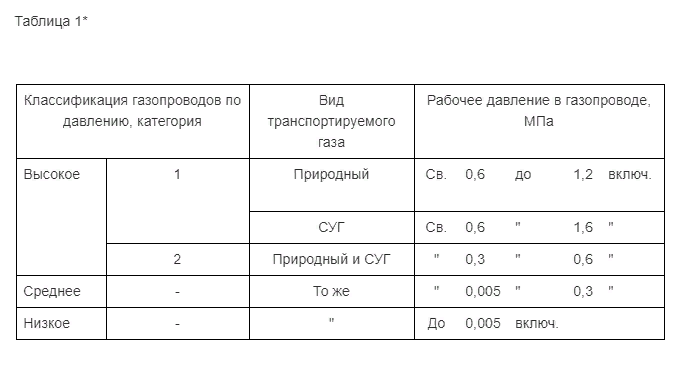

Классификация давления газа в распределительных сетях приведена в таблице

Таблица зависимости давления от категории и типа трассы

Сети с низким давлением служат для доставки газа к мелким потребителям: жилым домам, общественным зданиям, организациям бытового обслуживания, пунктам общепита, мелким котельным.

Газопровод низкого давления

Распределение больших объемов газа по таким сетям экономически нецелесообразно, поэтому в дома коттеджного типа подают газ при давлении 0,2 МПа из труб среднего давления (0,1-0,3 МПа).

Трассы высокого давления питают большие населенные пункты. Прокладываются по кольцевой, полукольцевой либо лучевидно.

По ним, через газораспределительные пункты (ГРП), топливо поступает на промышленные объекты, с производственными циклами нуждающимися в давлении более 0,6 МПа, ГРУ и городские распредсети высокого и среднего давлений газа.

Что такое охранная зона газопровода

Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.

Гзораспределительная сеть огороженная забором

Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.

Цели устанавливаемых газопроводных охранных зон.

  • Исключение несчастных случаев среди населения.
  • Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
  • Предотвращение засорения прилежащих территорий.

Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.

Охранные зоны газораспределительных сетей

Охранная зона ГРС

Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:

  1. В пределах двух метров по обеим сторонам сетей наружного исполнения.
  2. Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.
  3. В радиусе десяти метров от ГРП (если они наружного исполнения).
  4. 100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
  5. Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
  6. Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).
Читать статью  СПГ-танкер для перевозки сжиженного газа

Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.

Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.

Предупреждающая табличкаЗнак по наличию газовых сетейОсторожно газПредупреждение о возможном взрыве газаГазовые коммуникации

Предназначены для указания мест:

  • пролегания подземных газораспределительных сетей;
  • пересечения с автомагистралями;
  • железными дорогами;
  • на поворотах у колодца, сборника конденсата, ковера и т.п.;
  • на берегах водоемов, в случае подводной прокладки.

Опознавательные знаки содержат:

  • расстояние от сети;
  • материал трубопровода;
  • диаметр;
  • значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
  • угол поворота (УП);
  • глубина прокладки;
  • контакты ответственной АДС (аварийной диспетчерской службы) и др.
  1. возводить самовольные постройки;
  2. копать погреба, землянки, рвы, траншеи и т.п.;
  3. выполнять сварочные работы;
  4. сооружать ограждающие конструкции (любые заборы), мешающие доступу к газовому оборудованию и сетям;
  5. размещать полигоны твердых коммунальных отходов (ТКО) и устраивать самовольные свалки;
  6. самостоятельно присоединяться к газораспределительным трубопроводам.
  1. При несущественных последствиях, предусматривает административную ответственность в виде штрафа от 5 тыс. руб.
  2. При возникновении аварии – уголовную.

Охранная зона газопровода низкого давления, сколько метров

Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение.

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

  • для наружных сетей НД составляет по 2 метра;
  • для подземных – по 3.

Таблица зависимости давления и размера охранных зон

Профилактические меры:

Взрыв газа

  • Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
  • Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
  • Восстановление опознавательных знаков и обновление табличек.
  • Обеспечение трасс табличками, распознаваемыми с воздуха.
Читать статью  Расчет давления в трубопроводе

Охранная зона газопровода высокого давления

Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.

Вид газовых сетей и размер охранных зон

Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10.
Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).
