Автоматизированная система оповещения о пожаре (автоматическая пожарная сигнализация или АПС) обеспечивает защиту объектов от возгорания за счёт принятия специальных упреждающих мер.

Помимо выдачи обязательного звукового сигнала, инициируемого при возгорании, в ней может быть предусмотрена возможность включения встроенных установок пожаротушения и организации видео наблюдения за охраняемым участком.

Требования

Монтажу систем звукового оповещения должна предшествовать инспекция территории с присвоением категории по пожарной безопасности, после чего принимается решение о выборе типа оборудования и его комплектации.

При этом перечень требований, предъявляемых к функциональности систем автоматической пожарной сигнализации, совсем не велик и состоит всего из нескольких пунктов.

Во-первых, они должны оперативно реагировать на любое возгорание на защищаемом объекте и, во-вторых, обеспечивать звуковое оповещение о появлении первых признаков пожара.

Благодаря работе автоматической пожарной сигнализации удаётся своевременно организовать эвакуацию людей, а также обеспечить сохранность имеющихся на объекте материальных ценностей.

Составные элементы и принцип работы

Типовой комплект автоматического оборудования пожарной сигнализации включает в свой состав следующие обязательные элементы:

  • распределённые по объекту сенсорные датчики и вспомогательные (исполнительные) механизмы;
  • разветвлённую сеть кабельных линий, используемых для передачи сигналов и обеспечивающих информирование по каналам оповещения;
  • отдельный узел управления со встроенной в него контрольной панелью.

При внимательном изучении схемы пожарной сигнализации на ней можно увидеть такие вспомогательные модули, как клапаны для удаления задымлений и устройства для автоматического включения вентиляции.

С их помощью удаётся своевременно принять меры по предупреждению распространения огня и устранению последствий случайных возгораний.

При работе автоматических систем распределённые по объекту датчики передают на контрольную панель информацию о своём состоянии и при появлении очага возгорания позволяют определить место его возникновения.

Встроенная автоматика мгновенно активируется и передаёт по зафиксированному адресу сигналы на включение исполнительных механизмов (вентиляторов для удаления дыма или специальных клапанов).

В отличие от беспроводных систем оповещения в данном случае для оперативной передачи сигналов управления используются специально прокладываемые кабельные линии.

Разновидности схем

Сходство функциональных возможностей различных систем автоматического управления пожарной сигнализацией (АУПС) не исключает некоторого различия их схем. Так, по принципу формирования адреса контролируемого объекта все известные противопожарные устройства делятся на следующие типы:

  • схемы с безадресным способом контроля пожарных датчиков, связанных одним общим шлейфом;
  • автоматические устройства, работающие по принципу индивидуальной адресации;
  • комбинированные системы, в которых используется адресно-аналоговые способы обращения к сенсорным датчикам.

Первая схема автоматической пожарной сигнализации применяется в случаях, когда контролируемая площадь не очень велика, а все однотипные датчики могут быть объединены общим шлейфом.

При срабатывании любого из сенсоров система выдаёт сообщение о возгорании единым для всей группы сигналом. В этом случае нельзя определить точное положение сработавшего датчика, а удаётся идентифицировать лишь номер шлейфа, к которому он подключён.

Автоматическая пожарная сигнализация и системы оповещения с адресным опросом, как правило, устанавливаются на объектах со значительными площадями (более 1000 метров квадратных).

При их срабатывании каждый из сенсоров передаёт на панель управления информацию о возгорании с одновременным указанием точного адреса (номера) датчика.

В случае срабатывания одного из них система выдаёт не только индивидуальное, но и общее оповещение о возникновении пожара.

Системы с адресно-аналоговым способом адресации и оповещения об эвакуации (СОУЭ) чаще всего применяются на крупных промышленных объектах, на которых отсутствуют разветвлённые кабельные сети.

Связь между сенсорами и пультом управления осуществляется дистанционно, то есть в этом случае используется телеметрический способ обмена информацией.

Датчики, применяемые в системах пожарной сигнализации, могут иметь самое различное исполнение. К наиболее распространённым разновидностям сенсоров относятся дымовые, тепловые, световые и комбинированные приборы.

Подготовка к установке

На первом этапе обустройства систем автоматической сигнализации реализуется целый комплекс подготовительных мероприятий, включающих в себя разработку технического проекта с полным набором схем и чертежей.

Читать статью  Технология производства фанеры

В проектном задании также должны быть предусмотрены все необходимые меры, касающиеся соблюдения норм противопожарной безопасности.

При подготовке этого документа должны соблюдаться основные положения действующих ГОСТов, а также учитываться требования, позволяющие провести качественный монтаж и подключение электрооборудования.

После готовности документов специалист по сигнализации должен обследовать подлежащий защите объект и определить точное место расположения зон с максимальным риском возгорания.

По результатам подготовки проекта задаются основные характеристики будущей системы пожарной сигнализации, включая такие важные параметры, как количество контролируемых точек, а также способы и режимы опроса датчиков.

Нормативные требования, предъявляемые к системе сигнализации, как правило, касаются лишь технической стороны реализуемого проекта с учётом уже решённых ранее организационных вопросов.

Последние включают в себя такие обязательные действия, как привлечение к работам сторонних подрядчиков, отвечающих за приобретение всех необходимых материалов и комплектующих.

Помимо этого, подрядные организации должны нести ответственность за получение лицензии на проведение монтажных работ, которая выдаётся местными органами пожарной службы.

И лишь после того, как все необходимые материалы и документы подготовлены – можно будет переходить к монтажу самой системы.

Порядок монтажа

К непосредственной установке автоматического оборудования на защищаемом объекте обычно привлекаются сотрудники различных организаций, каждая из которых специализируется на определённых типах сенсорных и исполнительных устройств.

Сроки, отводимые на проведение всего комплекса монтажных работ, оговариваются при заключении договора с подрядчиком, однако согласно требованиям СНИП они не должны превышать одного месяца.

Для этого этапа характерны такие обязательные процедуры как прокладка кабельных линий и установка оборудования для слаботочных сетей, а также адресное или безадресное подключение сенсорных пожарных датчиков.

На этой стадии также осуществляется монтаж управляющего пульта со встроенной в него контрольной панелью, размещаемой в специально отведённом для этого помещении.

Выбор места под пульт управления пожарной сигнализацией обязательно согласуется с представителем заказчика.

На заключительном этапе готовая система автоматической пожарной сигнализации подключается к источнику электропитания, в качестве которого рекомендуется использовать устройство бесперебойного энергоснабжения. Вслед за этим производится тестирование работы системы во всех возможных режимах её функционирования.

Обслуживание и ремонт

Техническое обслуживание систем пожарной сигнализации должно проводиться не реже чем один раз в месяц. Причём ответственность за качество этих работ несёт уже упоминавшаяся ранее подрядная организация.

Порядок техобслуживания и время его проведения заранее оговариваются обеими сторонами ещё на стадии заключения трудового договора.

В процессе технического обслуживания организуется комплексная проверка функционирования каждого из элементов системы (всех датчиков и исполнительных механизмов), а также корректируются режимы их инициации.

Эти работы являются частью более объёмных по масштабам профилактических мероприятий, проводимых по заранее оговоренному графику.

В заключение отметим, что комплект автоматической пожарной сигнализации относится к разряду сложного электронного оборудования, нуждающегося не только в постоянном обслуживании, но и в качественном ремонте.

Различные виды ремонтных работ, связанные с заменой и обновлением входящих в комплект пожарной сигнализации устройств, проводятся силами одного из подрядчиков, специализирующихся на их восстановлении.

Объёмы и частота проведения таких операций в значительной мере зависят от качества обслуживания эксплуатируемого сигнального оборудования, а также от надёжности самих автоматических систем.

Необходимость в поддержании их в рабочем состоянии связана с особым статусом рассматриваемых комплексов, являющимся гарантом сохранности материальных ценностей и безопасности работающих на объекте людей.

Оповещение людей о пожаре и эвакуация из опасной зоны является приоритетной задачей любой системы пожарной сигнализации или автоматического пожаротушения. Состав, функциональность, эксплуатационные параметры системы оповещения и управления эвакуацией людей при пожаре (СОУЭ), регламентируются НПБ-104-63, НПБ-77-98, и федеральным законом № 123-Ф3.

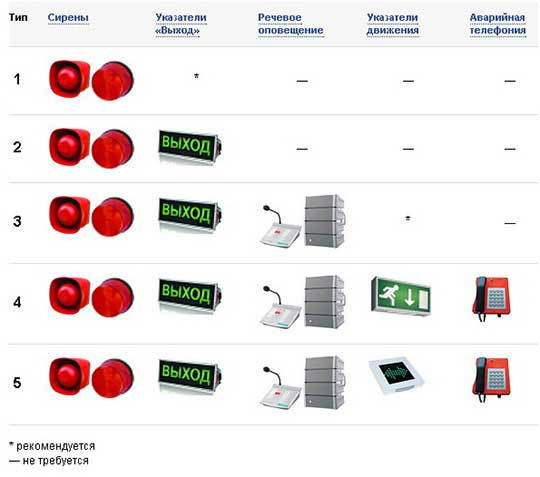

Классификация СОУЭ

Различают 5 типов СОУЭ по сложности исполнения и функциональности:

  1. Используемые извещатели: звуковые сирены, световые – мигающие и постоянно горящие «ВЫХОД». Линия оповещения всего одна, все устройства работают одновременно и неуправляемы.
  2. Добавлен светящийся указатель направления движения в сторону выхода. Реализовано две независимые линии оповещения, их управление независимо, можно включать попеременно для перенаправления эвакуационного потока.
  3. Добавлен речевой оповещатель. Допускается подключение двух линий, которые можно включать поочередно.
  4. К предыдущей структуре добавлен внешний блок управления. Переключение линий эвакуации может производиться с диспетчерской;
  5. Технические параметры детекторов и их комплектность остались те же, Добавилось более совершенное ПЗ дающее возможность выбрать и реализовать автоматическое, поочередное включение множества линий оповещения.
Читать статью  Автоматические линии резки

В зависимости от типа активации и управления переключениями линий бывает:

  • Автоматическая система оповещения о пожаре – где устройства оповещения включаются центральным контроллером системы пожаротушения или сигнализации. Активация происходит по сигналу адресного детектора;
  • Полуавтоматическая, управлением активации зон занимается диспетчер;

Читайте так же:
Система водяного пожаротушения: варианты классификации установок

По принципу работы и устройству, различают:

  • Локальный моноблок – в одном корпусе монтируются все модули, громкоговоритель, речевой блок (карта памяти), усилитель сигнала, пожарный оповещатель. Аппарат активируется по обнаружению возгорания или с центрального контроллера, но воспроизвести может только ту информацию, которая записана у него на карту.
  • Централизованная система – может, по команде, транслировать записанную на нее информацию. В полуавтоматическом режиме транслирует голос оператора с пульта управления, оснащенного микрофоном.

По месту размещения устройства оповещения бывают:

  • Установка внутри здания;
  • Монтаж снаружи здания;
  • Использование на взрывоопасных производствах.

Требования, предъявляемые к системам оповещения любого типа

  • Передача сигналов управления на устройства;
  • Мониторинг линии связи на предмет обрыва;
  • Ограниченный доступ к управлению всей системой, защита от несанкционированного доступа у локального устройства (сигнал тревоги на пульт);
  • Контроль заряда батареи, аварийного источника питания;
  • Расширенные функции ручного управления удаленными извещателями, отключение сирен, без отключения световой индикации направления эвакуации;
  • Корректировка интенсивности и очередности включения направляющей световой индикации;
  • Система внешнего тестирования или внутренне самодиагностики для быстрого определения неисправностей;
  • Автоматическое снятие блокировки с аварийных и пожарных выходов;
  • Автоматическое переключение источников питания с основного на резервный и обратно, по возможности быстрая блокировка сирены ложного срабатывания.
  • Длительное время работы на резервных источниках, в режиме ожидания до 24 часов, в активном режиме достаточно 1 часа.
  • Кабели питания и связи должны выдерживать высокую температуру как можно дольше.

Использование автономных извещателей, с передачей информации по радиосигналу не только значительно упростит монтаж, но и сделает систему более устойчивой к обрыву связи.

Состав системы оповещения

Принципиальная система оповещения о пожаре должна иметь следующую структуру:

  • Аппарат, принимающий сигналы и рассылающий команды согласно заложенной программе или под управлением оператора;
  • Оборудование для усиления мощности. Разделено на два типа, центральный усилитель и локальные, удаленные устройства;
  • Устройства для организации удаленного рабочего места, выносные микрофоны или консоли;
  • Эвакуационные световые знаки «ВЫХОД»;
  • Оповещатель комбинированный светозвуковой (речевой);
  • Рупоры, громкоговорители настенные или потолочные;
  • Источники информации тревожного сигнала: цифровые записи, ретрансляционная сеть, приспособление, генерирующее тональный сигнал (сирена).

Читайте так же:
Оповещатель пожарный звуковой, разновидности и принцип действия устройства

От качества оповещателей, их размещения в помещении и наполненности всего здания этими приборами зависят жизни людей.

Уровень пожарной безопасности на объекте, который по своему назначению предусматривает наличие людей и обслуживающего персонала обеспечивается с помощью комплекса, в который входит пожарная сигнализация, автономная система тушения пожара, а также система оповещения о пожаре (СОУЭ). Именно на нее возлагается задача своевременной подачи информации присутствующему персоналу о начавшемся пожаре и эффективном управлении их эвакуацией.

Системы оповещения о пожаре

СОУЭ является многофункциональным комплексом, включившим в свой состав большой перечень организационных мероприятий, реализуемых в процессе эвакуации, а также набор специального оборудования, применяемого для эффективного предупреждения всех людей о потенциальной опасности. Благодаря этому можно избежать жертв и несчастных случаев во время пожара и его тушения.

Область применения

Система противопожарного оповещения должна обеспечивать своевременную подачу сообщений о пожаре всем людям, которые пребывают на объекте в момент фиксации возгорания в любой из его зон. Кроме этого, используемые средства оповещения должны гарантировать слаженную эвакуацию всех людей без паники и толкотни.

Используемая на объекте пожарная сигнализация и система оповещения должны применяться совместно. Это позволит эффективно бороться с возгоранием на начальной стадии, параллельно эвакуируя людей из опасных зон. Способствовать эвакуации и предупреждению будут специальные светозвуковые устройства, которые и составляют основу любой системы оповещения.

Средства пожаротушения связи и оповещения о пожаре используются на различных объектах, среди которых такие, как:

  • большие офисные здания;
  • промышленные объекты;
  • большие магазины и торговые площадки;
  • стадионы, метро и прочие места большого скопления людей.
Читать статью  Автоматические линии упаковки: виды, плюсы и минусы

Системы оповещения могут монтироваться как внутри зданий, так и на открытых площадках.

Классификация систем оповещения

Зависимо от применяемых способов, разделения охраняемых объектов на зоны и прочих параметров система оповещения о пожаре бывает пяти видов. Их отличительные характеристики приводятся ниже.

Классификация систем оповещения о пожаре

Первый вид

Системы этого типа отличаются применением в качестве средств оповещения звуковых устройств. Это могут быть звонки, устройства генерирования тонированного сигнала и пр.

Второй вид

Пожарное оповещение 2 типа предусматривает использование перечисленных выше звуковых средств совместно со световыми устройствами, которые выполняются в виде мигающих указателей, информирующих людей о местах расположения аварийных выходов из здания.

Третий вид

Система оповещения о пожаре 3 типа отличается от двух предыдущих тем, что в этом случае используется речевое предупреждение. Предварительно записанный текст будет воспроизводиться в случае возникновения опасности на объекте и срабатывании системы оповещения и эвакуации. В таких системах предусмотрено регламентированное предупреждение о начавшемся пожаре – сначала информация доводится к персоналу объекта, а затем и к другим присутствующим людям.

Четвертый вид

Это оповещение о пожаре предусматривает применение предупредительных речевых сообщений, подающихся в установленной очередности, и световых указателей, которые своим миганием указывают направление движения, а также места расположения эвакуационных выходов. Изначально оповещается обслуживающий персонал, а затем и все остальные люди, оказавшиеся в опасной зоне. Оповещение пожарной сигнализации этого типа предусматривает наличие обратной связи между диспетчером и зоной, в которою производится оповещение.

Пятый вид

Этот тип СОУЭ в качестве инструментов передачи сообщений о возгорании и надобности в эвакуации использует устройство, воспроизводящее предварительно сформированное речевое сообщение и мигающие указатели для направления движения и обозначения мест выхода. Применяемые светоуказатели должны иметь возможность раздельного включения для каждой из контролируемой зоны. Каждая из формируемых зон должна иметь обратную связь с диспетчерской. Эта система оповещения людей о пожаре предусматривает полную автоматизацию процесса, используя множество различных комбинаций оповещения и эвакуации для каждой из зон по отдельности.

Структура системы оповещения

Автоматическая пожарная сигнализация и оповещения о пожаре является сложным технологическим комплексом, который должен обеспечивать весь спектр задач по оповещению и безопасной эвакуации людей при возникновении пожара на контролируемом объекте. Такого типа системы должны обеспечивать отказоустойчивую работу как в обычных условиях эксплуатации, так и в сложных, когда в помещении может быть высокая температура и открытое пламя.

Структура пожарного оповещения

Стандартная комплектация систем включат в свой состав следующее оборудование и устройства:

  • электронные модули управления работой устройств СОУЭ;
  • устройства передачи звуковых сигналов;
  • звуковые усилители и системы усиления мощности;
  • громкоговорители разных видов – настенного типа, потолочного исполнения или обычные рупорные;
  • удаленные пульты диспетчера для связи с зонами оповещения;
  • световые устройства управления эвакуацией и оповещения о пожаре;
  • модули коммуникации и каналы связи (проводные и радиоканалы);
  • блоки бесперебойного питания.

Выбор типа и количества световых и звуковых оповещателей происходит в зависимости от типа здания и помещений, в которых они планируются устанавливаться.

Обеспечивающее пожарное оповещение оборудование должно включаться автоматически, при поступлении сигнала от системы пожарной безопасности. Также может быть предусмотрена возможность и ручного включения таких систем, параллельно с автоматическим срабатыванием.

Диапазон используемых частот

Устройства подачи звуковых сигналов и речевых сообщений должны поддерживать генерирование звуковых волн в частотном интервале 200 Гц…5 кГц. Этот частотный диапазон обеспечивает передачу звуковых сообщений, которые будут нормально слышными для человека.

Оповещатели, которые использует система пожарного оповещения, должны обеспечивать оптимальный уровень звука в любом месте постоянного и временного пребывания людей. Звуковые извещатели должны располагаться таким образом, чтобы исключалась концентрация звуковых волн в одном месте и неравномерное их распределение по всему помещению.

Важно!

Согласно нормам, оповещение о пожаре с помощью звуковых устройств должно обеспечиваться с уровнем звуковой волны не ниже 76 дБа на удалении 3 м от звукового извещателя, но не больше 125 дБа.

При уровне шума в помещении более 90 дБа, параллельно со звуковыми извещателями должны применяться и световые указатели.

Заключение

Благодаря тому, что существуют различные типы оповещения пожарной сигнализации на объектах можно сформировать многозонные и многоуровневые системы предупреждения о возникшем пожаре. Благодаря их применению можно будет своевременно предупреждать людей об опасности и эффективно управлять их эвакуацией в безопасное место. Это исключит несчастные случаи во время пожара и убережет людей от возможного травматизма.
