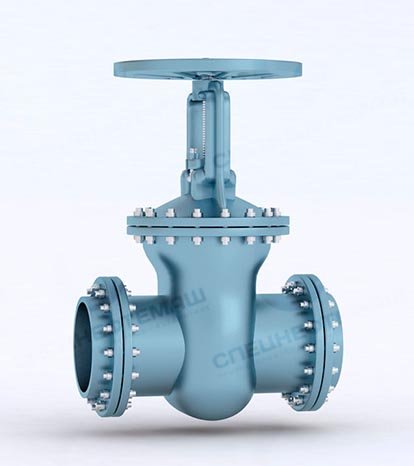

Задвижка фланцевая чугунная – технические характеристики и сфера использования, обзор популярных размеров, цена и ГОСТы.
Задвижки
Автор Trubtraid.ru Опубликовано 01.09.2017 Обновлено 24.09.2021
В трубопроводах разных типов должны быть детали, которые могут полностью или частично ограничить поток. Для этой цели часто пользуются привычными для нас вентилями, кранами.
Хотя не они, а чугунная фланцевая задвижка наиболее распространенная среди широкого спектра запорной арматуры. Устанавливается она перпендикулярно магистрали, поэтому поток рабочей среды перекрывается полностью.
Плюсы и минусы фланцевых задвижек
Главное свойство фланцевой чугунной задвижки состоит в том, что запорный механизм может занимать только крайние положения, что соответствуют открытому или закрытому режиму. В каких-либо промежуточных положениях он быть не может. В связи с этим, устройством нельзя регулировать плавную подачу рабочей жидкости.
Для фланцевых запорных деталей из чугуна характерны, как плюсы, так и некоторые минусы.
Среди преимуществ следует выделить следующие:
- могут функционировать в любых условиях;
- отличаются небольшой строительной длиной;
- характеризуются повышенной прочностью, надежностью, герметичностью;
- выделяются достаточно простой конструкцией и простотой монтажа.
Кроме того, фланцевые запорные механизмы:
- можно использовать много раз;
- обладают антикоррозионными свойствами;
- отличаются приемлемой ценой.
Чугунным изделиям существует альтернатива – стальные аналоги. Но, по техническим характеристикам первый вариант конструкции ничем не уступает второму, а даже по некоторым критериям превосходит его.
Кроме того, благодаря небольшому гидравлическому сопротивлению, такие изделия – неотъемлемый компонент практически каждого магистрального трубопровода.
Плюс к этому, стоимость чугунных изделий намного ниже аналогов из стали, что делает их более популярными и востребованными.
Специалисты обнаружили и некоторые недостатки таких устройств:
- быстро изнашиваются уплотнительные поверхности, которые отремонтировать довольно сложно;
- относительно много времени нужно для открытия или закрытия такой арматуры;
- обладают большой строительной высотой (это характерно для чугунной фланцевой задвижки с выдвижным шпинделем).
Технические характеристики, размеры и ГОСТы
По форме, чугунные фланцевые запорные устройства бывают параллельными, а также клиновыми. Использование клиновых запорных механизмов дает возможность перекрывать проход способом сдвига затвора под углом 90 градусов к потоку жидкости. Их используют в магистралях, которыми перемещается вода, аммиак, пар и некоторые нефтепродукты.
Второй вариант характеризуется параллельным размещением уплотнительных поверхностей затворов. Они, в свою очередь, делятся на однодисковые и двухдисковые.
В зависимости от траектории движения шпинделя, существует два типа задвижек. К первому из них относят фланцевые механизмы с выдвижным шпинделем. Это значит, что во время работы он выдвигается при помощи винтовых или поступательных движений. По размеру, такие изделия обладают большим условным походом. К таким можно отнести чугунную фланцевую конструкцию с ду 80, ду 200, ду 250, ду 300 и др. Второй вид – чугунная фланцевая деталь с невыдвижным шпинделем. Она меньше не только по высоте, но и по условному диаметру: например, ду 40, ду 50, ду 65.
Сегодня не составляет большого труда купить фланцевое изделие с любым ду.
Кроме того, одни изделия рассчитаны на высокое давление рабочей среды, другие – на среднее, а третьи – на низкое.
Очень ходовой является клиновая чугунная задвижка с обрезиненным клином мзв 30ч39р. Ее применяют в качестве запорного устройства на водопроводах с максимальной температурой 75°С и давлением до 1 600 кПа.
Не мене популярным считается устройство из чугуна 30ч6бр. Применяется в водяных и паровых трубопроводах, с номинальным давлением 1 000 кПа и максимальной температурой +225°С.
Известность клапану с обрезиненным клином 30ч39р ду100 ру16 hawle принесла абсолютная 100% защита от коррозии в виде порошкового эпоксидного покрытия.
Подобными свойствами обладает чугунная фланцевая короткая задвижка AVK с DN от 40 до 600.
Эти и другие чугунные конструкции соответствуют:
- ГОСТ 12815-80;
- ГОСТ 5762;
- ТУ 3721-014-03219029-2004;
- ТУ 3721-015-03219029-2004.
В зависимости от параметров, производителя, а также многих других причин, цена запорных устройств – разная.
Например, клиновые чугунные задвижки 30ч6бр отечественного производства, в зависимости от ДУ, стоят:
- ду 50 – 17 дол.;
- ду 65 – 22 дол.;
- ду 80 – 27 дол.;
- ду 200 – 155 дол.;
- ду 300 – 320 дол.
(Цены – ориентировочные, в зависимости от курса доллара США относительно рубля).
Большей ценой, но лучшим качеством обладают фланцевые чугунные клиновые запорные устройства от нашего производителя гранвэл.
Их цена:
- ду 50 – 47 дол.;
- ду 65 – 50 дол.;
- ду 80 – 52 дол.;
- ду 200 – 152 дол.;
- ду 300 (Чехия) – 430 дол.
Цена клапанов 30ч39р мзв с обрезиненным клином тех же условных проходов:
- ду 50 мзв – 44 дол.;
- ду 65 мзв– 50 дол.;
- ду 80 мзв– 66 дол.;
- ду 200 мзв(Китай) – 212 дол.;
- ду 300 мзв – 514 дол.
Как видим, цены – разные. Главное, чтобы они отвечали качеству. Надеемся, что так оно и есть.
Популярные задвижки размером 100, 150мм — все что нужно знать
Незаменимой частью запорной арматуры являются чугунные фланцевые задвижки. Системы водоснабжения, пожаротушения, канализационные системы, магистральные нефте- и газопроводы, пищевая, химическая промышленности – вот далеко не полный перечень сфер применения этих изделий. Кроме того, мы часто их используем в бытовых целях.
Чаще других в промышленности используются фланцевые запорные механизмы ду 100 и ду 150. Они изготавливаются как с выдвижным, так и с невыдвижным шпинделем. К таким изделиям, которые присоединяются к трубопроводу с помощью фланцев, относятся задвижки 30ч906бр. Согласно ГОСТу 9544-93, по герметичности они принадлежат к классу «D». Производятся с разными диаметрами условных проходов, начиная от 50 мм и оканчивая 400. С помощью изделий можно регулировать подачу холодной, горячей (до 225°С) воды. Их используют также в системах теплоснабжения.
Если существуют удалённые или труднодоступные участки инженерных систем, то в таких случаях используют чугунную задвижку 30ч906бр с электроприводом с ду 100 или 150 мм (могут быть и со значительно большим условным проходом).
Технические характеристики запорного изделия 30Ч6БР, которая крепится с помощью фланцев, делают возможным ее эксплуатировать при температуре до 225°С при давлении до 16 атм. Их главная сфера применения – водопроводы с горячей, холодной водой, тепловые сети в застройках с небольшой этажностью.
Изделия бывают параллельными и клиновыми. При их эксплуатации могут допускаться минимальные протечки рабочей среды, в связи с чем запорные изделия отнесли по герметичности к классу «D» (ГОСТ 9544-43). Данные детали запорной арматуры производятся с внутренним условным диаметром от 50 до 400 мм.
Главные преимущества:
- обладают маленьким гидросопротивлением. Благодаря этому качеству, запорные детали из чугуна ду 100 и ду 150 – незаменимы для регулировки потоков движущейся рабочей жидкости или газа;
- они отличаются простотой конструкции и монтажа, что очень удобно для пользователя;
- характеризуются маленькой рабочей длиной и высотой;
- успешно эксплуатируются в различных условиях;
- выделяются относительно небольшой ценой.
Недостатки:
- чтобы полностью открыть поток рабочей среды, необходимо осуществить поднятие затвора на большую высоту, которая должна быть не меньше условного прохода механизма. Это условие стало определяющим в плане большой строительной высоты этой детали трубопровода. В связи с этим, конструкция чаще всего используется в условиях, где данный параметр не играет никакой роли;
- уплотнительная поверхность в затворе и корпусе может быстро стать непригодной;
- при эксплуатации большой проблемой становится текущий ремонт;
- отлично функционирует при невысокой цикличности движений затворного механизма;
- долго протекает процесс закрытия или открытия механизма.
Стоимость
Что влияет на стоимость чугунной фланцевой задвижки? Если коротко, то ее цена определяется техническими, а также эксплуатационными характеристиками, ценообразующей политикой поставщиков.
Теперь более подробно.
Стоимость запорных чугунных устройств с фланцами зависит от:
- рабочей среды. Запорные изделия для разных сред обладают своими особенностями, соответственно, цена их – также разная. Например: стоимость изделий для использования в газах всегда выше, чем в жидких средах;
- давления рабочей среды. То есть, в зависимости от того, какое давление создается в трубопроводе, задвижки могут иметь разную конструкцию. Большее давление – большая стоимость;
- диаметра. Это значит, что с его увеличением, возрастает вес устройства, а значит – и себестоимость;
- ценообразования поставщиков.
| №п/п | Марка задвижки | Диаметр условного прохода, мм | Рабочая длина, мм | Масса, кг | Примерная цена, дол. |
| 1. | 30ч6бр | 100 | 230 | 34,4 | 49 |
| 2. | 30ч6бр | 150 | 280 | 66,5 | 111 |
