Фланцы и подставки для гидрантов

Фланцы и подставки для гидрантов

  • Изготавливаются по ГОСТ 12820-80 Фланцы пожарные
  • Фланец стальной плоский приварной предназначен для подсоединения изделий арматуры к трубопроводам и соединения отдельных участков трубопроводов между собой, а также для присоединения соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.
  • Фланцы пожарные Гост — один из наиболее распространенных в настоящее время типов соединительных деталей, используемых при строительстве трубопроводов.
  • Плоские фланцы универсальны — они одинаково успешно могут использоваться в магистральных трубопроводах, водопроводах, газопроводах, а также их применяют в резервуарах, сосудах и т.д.
  • Внешне фланцы пожарные выглядят как обычные диски с равномерно нанесенными по внешней окружности одинаковыми отверстиями, через которые при помощи болтов или шпилек закрепляются различные устройства (задвижки, тройники и другая запорно-регулирующая арматура).
  • Монтаж плоских фланцев достаточно простой — они насаживаются на торцы соединяемых элементов, после чего привариваются швами по окружности.
    Подобный способ позволяет производить монтаж сравнительно быстро, добившись при этом полной герметичности соединения.
  • При изготовлении плоских фланцев пожарных используется низколегированная и углеродистая сталь.
  • Количество крепежных отверстий: 6 (Отверстия под болт М20)
  • Масса, кг: 10.
  • Габаритные размеры, мм: Диаметр: 330, Высота: 16-25, Диаметр крепежных отверстий, мм: 22.
  • Условный проход: ДУ 200.
  • Гарантийный срок службы 18 месяцев с момента ввода в эксплуатацию.

Цена Фланец для Гидранта Пожарного: 964 руб. с НДС от 50 шт.
Цена Фланец для Гидранта Пожарного (Тран. ком.): 984 руб. с НДС от 50 шт.

Особенности монтажа фланцев пожарных:

Приварка фланца данного типа производится с двух сторон – один шов для прочности варится для присоединения стыковочной втулки фланца к трубе, а уплотняющий сварной шов варится внутри фланца на конце трубы.
Если условия эксплуатации позволяют, то уплотняющий сварной шов не делается.

Достоинством данного типа фланцев является сравнительно небольшая стоимость и небольшой вес, что облегчает вес трубопровода и позволяет упростить монтаж.

Недостатки данной конструкции фланцев:

  • Соединение между фланцем и трубой не настолько прочное, как при использовании фланцев с шейкой для приварки;
  • Такое соединение фланца с трубой в большей мере подвержено коррозии.
Читать статью  Задвижки для кирпичной трубы

Подставки для пожарного гидранта

Подставка сварная для Гидранта пожарного (ППС-200)

  • Предназначена для присоединения пожарных гидрантов к водопроводу.
  • Вваривается в водопроводную трубу.
  • Она служит основанием для него и является частью магистрального водопровода.
  • Она входит в состав пожарного оборудования, необходимого для тушения пожаров.
  • ППС 200 устанавливают в разрез трубопровода.
  • Монтажник приваривает трубу до 150 диаметра непосредственно к ППС — 200.
  • Существует еще одна модификация подставки — ППС-200 без дна.
    Такую подставку вваривают сверху в трубопровод диаметром больше 200.
  • Диаметр фланца: 330мм, Диаметр трубы: 220мм, Количество крепежных отверстий: 6, Диаметр крепежных отверстий: 20мм.
  • Масса не более: 19кг.
  • Изготавливается только из стали.

Технические характеристики и чертеж подставок ПП и ППС:

podstavka-pozharnaya-pod-gidrant-pp-pps-chertezh

  • Подставки пожарные ПП, ППС:
  • Подставка пожарная ПП — представляет собой отрезок трубы диаметром 219 мм, длиной 300 мм с обратным фланцем, на который прикручивается пожарный гидрант.
    • Эта пожарная подставка может быть вварена в магистральный водовод диаметром свыше 219 мм.
  • Подставка пожарная ППС — применяется, когда необходимо установить пожарный гидрант в водопровод меньшего диаметра: Ду 100, Ду 125, Ду 150.
    • Вырезается часть водопровода на длину пожарной подставки и вваривается подставка соответствующего диаметра.

Подставка фланцевая двухсторонняя фланцевая ППДФ для ГП

  • Предназначена для присоединения пожарных гидрантов к водопроводу в разрыв трубы с помощью двух фланцев
  • Пожарная подставка используется вместе с гидрантом.
  • Она служит основанием для него и является частью магистрального водопровода.
  • Пожарная подставка двухсторонняя ППДФ способна разделить общий поток воды за счет отводов, которых может быть до двух.
  • Пожарная подставка и пожарный гидрант помогают предотвратить бесполезные утечки воды из магистрального водопровода за счёт высокого напора воды из водопроводной сети.
  • Для соединения пожарного гидранта и пожарной подставки используют фланцы.
  • При маркировке подставок под гидранты диаметр соответствующего водопровода принято обозначать буквами Ду.

Технические характеристики ППДФ чертеж и цена:

Технические характеристики и цены ППДФ:

Наименование Цена Опт,
руб. с НДС
Транспортный комплект,
Цена руб. с НДС
Подставка фланцевая ППДФ ДУ100 4 762 4 862
Подставка фланцевая ППДФ ДУ150 5 953 6 074
Подставка фланцевая ППДФ ДУ200 7 150 7 250
Подставка фланцевая ППДФ ДУ250 8 227 8 327
Подставка фланцевая ППДФ ДУ300 9 780 9880
Читать статью  Что такое фланец: технические характеристики и применение

podstavka-pozharnaya-pod-gidrant-ppdf-chertezh

Подставки фланцевые ППДФ:

L L1
100 200 225
150 250 250
200 300 275
250 300 300

Подставка-тройник фланцевый с пожарной подставкой ППТФ для ГП

  • Предназначена для присоединения пожарных гидрантов к водопроводу.
  • Состоит из подставки пожарной и тройного разветвления с фланцевым креплением.
  • Пожарная подставка используется вместе с гидрантом.
  • Она служит основанием для него и является частью магистрального водопровода.
  • Пожарная подставка Подставка-тройник ППТРФ способна разделить общий поток воды за счет отводов, которых может быть до трех.
  • Она входит в состав пожарного оборудования, необходимого для тушения пожаров.
  • Для соединения пожарного гидранта и пожарной подставки используют фланцы.

Технические характеристики ППТФ чертеж и цена:

Технические характеристики и цены ППТФ:

Наименование Измер. Цена Опт,
руб. с НДС
Транспортный комплект,
Цена руб. с НДС
Подставка-тройник фланц. ППТФ (100*100) 5 570 5 670
Подставка-тройник фланц. ППТФ (100*150) шт. 6 722 6 860
Подставка-тройник фланц. ППТФ (100*200) 9 349 9 539
Подставка-тройник фланц. ППТФ (100*250) 10 949 11 173
Подставка-тройник фланц. ППТФ (100*300) 13 350 13 622
Подставка-тройник фланц. ППТФ (150*150) 7 258 7 406
Подставка-тройник фланц. ППТФ (150*200) 10 742 10 960
Подставка-тройник фланц. ППТФ (150*250) 11 996 12 241
Подставка-тройник фланц. ППТФ (150*300) 13 633 13 912
Подставка-тройник фланц ППТФ (200*200) 11 127 11 353
Подставка-тройник фланц ППТФ (250*200) 12 758 13 019
Подставка-тройник фланц ППТФ (200*300) 15 082 15 390
Подставка-тройник фланц ППТФ (250*250) 14 100 14 388
Подставка-тройник фланц ППТФ (300*250) 15 637 15 956
Подставка-тройник фланц ППТФ (300*300) 18 182 18 553

podstavka-pozharnaya-pod-gidrant-pptf-chertezh

Подставки фланцевые ППТФ:

Dу x dу L L1 L2
100×100 200 225 225
150×150 250 250 250
200×200 300 300 275
250×100 300 250 300
250×150 300 250 300
250×200 300 275 300

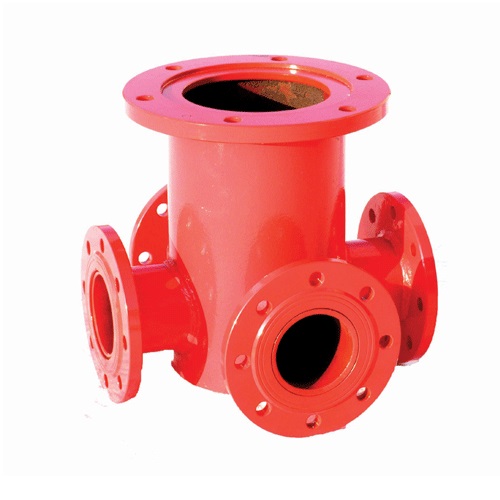

Подставка-крест фланцевая ППКФ для ГП

  • Предназначена для присоединения пожарных гидрантов к водопроводу.
  • Состоит из подставки пожарной и крестового разветвления с фланцевым креплением.
  • Подставка-крест служит основанием для него и является частью магистрального водопровода.
  • Пожарная подставка Подставка-крест ППКФ способна разделить общий поток воды за счет отводов, которых может быть до четырех.
  • Монтаж пожарных гидрантов осуществляется методом «врезки» или фланцевого соединения подставки под пожарный гидрант в напорную систему водоснабжения.
  • Для обеспечения правил противопожарной безопасности следует иметь как минимум гидрант и другое необходимое для тушения оборудование.

Читать статью  Задвижки ДУ 500

Технические характеристики ППКФ, чертеж и цена:

Технические характеристики и цены ППКФ:

Наименование Измер. Цена Опт,
руб. с НДС
Транспортный комплект,
Цена руб. с НДС
Подставка-крест фланц ППКФ (100*100) шт. 6 285 6 412
Подставка-крест фланц ППКФ (150*100) 7 812 7 972
Подставка-крест фланц ППКФ (100*200) 10 527 10 742
Подставка-крест фланц ППКФ (100*250) 11 448 11 681
Подставка-крест фланц ППКФ (100*300) 13 948 14 233
Подставка-крест фланц ППКФ (150*150) 8 404 8 576
Подставка-крест фланц ППКФ (150*200) 12 153 12 400
Подставка-крест фланц ППКФ (150*250) 12 562 12 818
Подставка-крест фланц ППКФ (150*300) 14 257 14 549
Подставка-крест фланц ППКФ (200*200) 13 280 13 551
Подставка-крест фланц ППКФ (250*200) 14 698 14 999
Подставка-крест фланц ППКФ (200*300) 16 727 17 068
Подставка-крест фланц ППКФ (250*250) 17 967 18 334
Подставка-крест фланц ППКФ (300*250) 20 117 20 527
Подставка-крест фланц ППКФ (300*300) 22 894 23 362

podstavka-pozharnaya-pod-gidrant-ppkf-chertezh

Подставки фланцевые ППКФ:

Dу x dу L L1 L2
100×100 200 225 225
150×150 250 250 250
200×200 300 300 275
250×100 300 250 300
250×150 300 250 300
250×200 300 275 300

Подставка односторонняя фланцевая ППОФ для ГП

  • Подставка пожарная ППФО (подставка пожарная фланцевая односторонняя) — представляет собой отрезок трубы с обратным фланцем, на который прикручивается пожарный гидрант.
  • Эти подставки под гидрант имеют боковые патрубки с фланцами для крепления к существующим на водопроводе фланцам.
  • Подставка под гидрант пожарный стальная фланцевая ППОФ ГОСТ 5525-88 предназначается для монтажа пожарного гидранта в систему напорного водоснабжения.
  • На любом предприятии просто необходимо пожарное оборудование, особенно если риск возгорания на нем велик.
  • Для обеспечения правил противопожарной безопасности следует иметь как минимум гидрант и другое необходимое для тушения оборудование.
  • Следует предусмотреть такое место для установки гидранта и пожарной подставки для него, чтобы они не попали под воздействие огня при пожаре.

Технические характеристики ППОФ, чертеж и цена:

Технические характеристики и цены ППОФ:

Наименование Измер. Цена Опт,
руб. с НДС
Транспортный комплект,
Цена руб. с НДС
Подставка односторонняя ППОФ 100 шт. 3 980 4 080
Подставка односторонняя ППОФ 150 4 780 4 880
Подставка односторонняя ППОФ 200 4 880 4 980
Подставка односторонняя ППОФ 250 5 391 5 491
Подставка односторонняя ППОФ 300 5 985 6 085

podstavka-pozharnaya-pod-gidrant-ppfo-chertezh

Подставки фланцевые ППФО:

L L1
100 200 225
150 250 250
200 300 275
250 300 300
