4 вида сварки труб: какой выбрать для трубопровода и чем они отличаются

4 вида сварки труб: какой выбрать для трубопровода и чем они отличаются

4 вида сварки труб: какой выбрать для трубопровода и чем они отличаются

Сварка труб применяется для надёжного соединения конструкции, где нужна герметичность. Качество швов зависит от аппаратуры и опыта мастера. Рассмотрим, какие есть виды электродов и для чего предназначен каждый из них. Также ознакомимся с видами швов и соединений. Разберём, какие предварительные работы необходимо сделать перед сваркой. И узнаем несколько полезных советов, которые пригодятся новичку в процессе.

Пример сварки водопроводной трубы

Подбор электродов

Электроды – это первое, что надо выбрать перед тем, как начать варить трубы. От их качества зависит надёжность швов и то, насколько система будет герметичной, а также сам процесс. Чем качественнее электрод, тем легче будет процесс.

Электрод – это тонкий стержень из стали, толщиной 0,2-0,5 см, на который нанесено специальное покрытие, позволяющее создать устойчивую дугу во время сварки. Также с его помощью формируется сварной шов, и он предотвращает окисление.

Классифицируют электроды по типу сердцевины и разновидностью покрытия.

По первому пункту электроды делят на два вида:

Пример электродов из графита

  1. С серединой, которая плавится. Внутри расположена проволока, толщину которой выбирают в зависимости от типа сварки.
  2. С неплавящейся серединой. Делаются они из графита, электротехнического угля или вольфрама.

Покрытие на электродах также может быть разное:

Оболочка Марка Характеристика
Целлюлозная C Зачастую используются для соединения с трубами крупных сечений. Чаще всего это газовые или водные магистрали.
Рутилово-кислотная RA Применяются для сварки отопительных или водопроводных труб. При работе с таким электродом может появиться шлак, который можно убрать, постучав по нему или рядом с ним.
Рутиловая RR Такими электродами получаются аккуратные швы и минимум шлака (а налипший легко убирается). Чаще всего применяются для угловых соединений или при наваривании последующих слоёв.
Рутилово-целлюлозная RC Подходят для любой плоскости, зачастую используется для того, чтобы делать длинные вертикальные швы.
Основная B Универсальные электроды, зачастую применяются для соединения толстых труб или деталей, которые будут использоваться при минусовой температуре.

В подборе электродов важно помнить, что качество зависит от цены. Если приобрести некачественный материал, то потом, возможно, придётся потратить ещё больше для переделки.

Пример угольных электродов с медным покрытием

Предварительные работы

Для того, чтобы качественно соединить трубы сваркой требуется тщательно подойти к процессу подготовки поверхностей. Так как часто при выполнении шва приходится работать со старыми трубами, то первым делом следует зачистить рабочую поверхность металла до блеска, чтобы на краях не было ржавчины, краски или окалин. Размер поверхности для очистки должен составлять не меньше 1 см от края.

На краях труб следует сделать фаску (сточить края под углом 65-70°) и оставить притупление в 2 мм (не сточенная часть). После этого рекомендуется обезжирить трубы в месте сварки с помощью химических веществ, например, растворителя, спирта или их аналогов. Это поможет создать более качественную адгезию (прилипание) материала на рабочей поверхности.

Также требуется проверить края труб на наличие дефектов. Изделия с трещинами или сколами могут плохо соединиться, а также при начале работ давление или повышение температуры может разрушить место с повреждённой поверхностью.

Пример трубы с дефектами

При сварке следует учесть толщину стенок материала, так как сварить две трубы может оказаться невозможно или очень сложно. Требуется проводить работы между 2 поверхностями с одинаковой толщиной, так как полноценного соединения тонкостенной и толстостенной труб не получится из-за недостаточного приваривания шва. Также при таком процессе тонкую трубу можно проварить насквозь, что будет являться причиной деформации или поломки в месте стыка.

При сварочных работах также следует учесть угол среза труб. Он должен составлять 90°, так как шов будет не таким прочным, а это может привести к деформации или разрушению соединения. Также при сварке 2 труб проще делать шов прямым, чем диагональным, так как это более удобно и менее затратно по времени.

Пример вертикального шва на трубах

Виды швов и соединений

Существует несколько основных способов сварить трубы между собой:

Пример угловой сварки

  • соединение встык – это метод при котором две детали должны находиться друг напротив друга, например, 2 конца трубы;
  • тавровый стык или сварка в тавр – это способ, которым чаще всего пользуются при врезке в трубу. Он подразумевает под собой соединение 2 труб перпендикулярно друг другу (в форме буквы «Т»);
  • крепёж внахлёст применяется для более герметичной сборки 2 труб, а также при небольших расхождениях в диаметре или при наличии неровностей. Для такой сварки одну из труб развальцовывают (увеличивают край с помощью специального инструмента, растягивая её поверхность изнутри) и надевают её край на другой конец поверхности;
  • угловая сварка – это процесс соединения 2 деталей под разными углами. Чаще всего это 45°, 60° или 90°.
Читать статью  Промышленный электрообогрев трубопроводов греющим кабелем

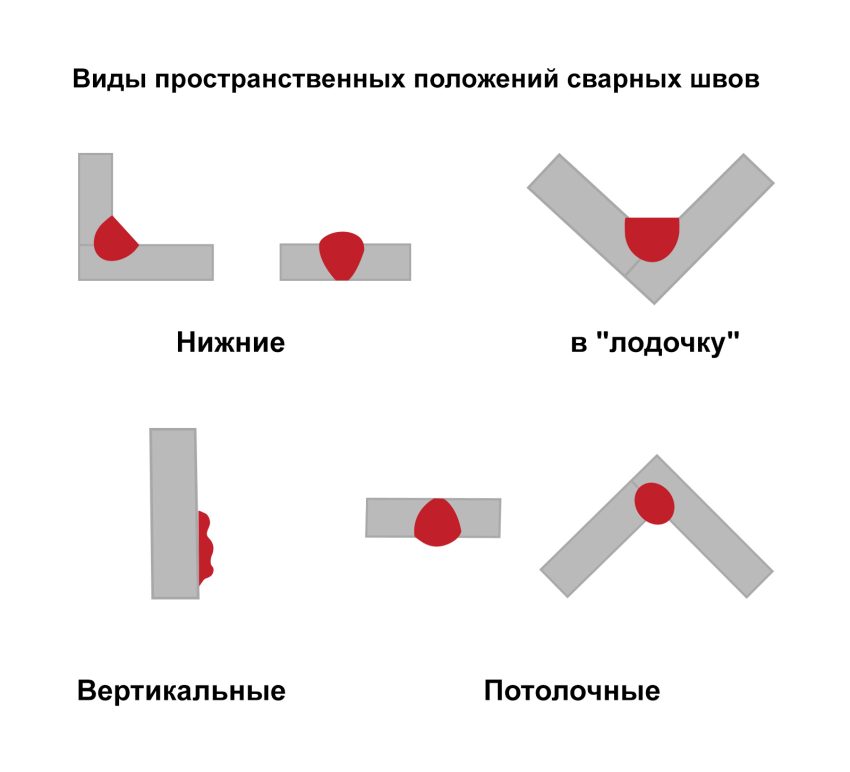

Также швы отличаются между собой по месту нахождения и углу сварки. Например, горизонтальное соединение будет использоваться для труб, которые находятся вертикально относительно пола, а вертикальные швы – это те, которые делаются в месте, где трубы лежат горизонтально.

Так как варить трубы электросваркой иногда приходиться под потолком или на полу, то эти такие виды швов отличаются между собой. Для потолочной сварки электрод требуется помесить в нижнюю часть детали, которая находиться над головой работника, а напольные – это те виды соединения для которых требуется наклонятся вниз.

Видео описание

В этом видео показаны виды сварочных швов

Особенности процесса сварки и небольшая инструкция

Первым шагом при соединении двух труб является их фиксация. Они должны крепиться так, чтобы при сварке не расходиться в разные стороны или не продавливаться электродом.

Сварочный шов требуется делать цельным и непрерывным. Для этого во время работ нельзя отрывать электрод от поверхности материала. Но для труб с большим диаметром такое правило неприменимо, поэтому для соединения таких изделий применяется многослойная сварка, при которой число слоёв должно быть рассчитанным исходя из толщины стенок.

Чаще всего для труб с толщиной в 6 мм используется 2 слоя, для изделий со стенками от 6 до 12 делаются 3 слоя, а для большей толщины навариваются от 4 и более слоёв. Каждый последующий шов требуется делать только после того, как будет проверен предыдущий. Следует дождаться полного остывания соединения, а после этого проверить его на наличие дефектов.

Пример многослойного сварочного шва

Если толщина стенок трубы более 4 мм, то можно сделать коренной шов. Его особенность в том, что при сварке область между поверхностями полностью заполняется, не оставляя большого навара сверху шва. Аналогом считается валковое соединение, при котором над поверхностью трубы остаётся 3 мм валик.

Так как заварить трубу с водой электросваркой практически невозможно, то следует вначале перекрыть воду и слить её из системы. После этого можно приступать к процессу соединения. После завершения работ рекомендуется провести тестовый запуск для проверки на герметичность шва.

Видео описание

В этом видео показано, как правильно варить трубу электросваркой

Полезные советы и возможные ошибки

Чтобы сделать все правильно сразу и не переделывать через время плохую работу, нужно следовать некоторым советам:

  1. В труднодоступных местах лучше использовать согнутый электрод и контролировать процесс с помощью зеркальца.
  2. Если необходимо поменять электрод, то шов нужно продолжить с накрытием в 1-2 см.
  3. Металл током лучше прогревается с помощью прямой полярности, а не обратной.

Чаще всего дефекты возникают из-за того, что неопытные мастера невнимательны во время работы. В случае со сваркой даже небольшое отклонение шва приведёт к тому, что он не будет герметичен и прочный. Если изменить длину дуги, то в швах образуются пустоты и не проваренные места. Также дефекты могут возникнуть из-за оборудования или плохого качества труб.

Пример некачественного шва

Также во время сварки необходимо помнить о технике безопасности:

  • проверить жилы и детали аппарата, они должны быть изолированы;
  • корпус оборудования должен быть заземлён;
  • вся одежда, рукавицы и маска должны быть сухими;
  • перед началом работы необходимо обуть резиновую обувь или постелить под ноги коврик из этого материала, это обеспечит дополнительную изоляцию;
  • обязательно нужно надевать защитный щиток, чтобы обезопасить глаза и лицо.

Если игнорировать правила техники безопасности, то можно получить ожоги или удар током.

После того, как сварочные работы окончены необходимо проконтролировать качество шва, так как сварка водопроводных труб требует тщательного анализа. Наружно можно определить, есть ли на швах прожоги, поры, свищи или другие дефекты.

Для проверки швов на трещины необходимо использовать компрессор. На концы устанавливаются заглушки, а швы обмазываются мыльной пеной. После этого в трубу под давлением необходимо закачать воздух. На местах, где соединение недостаточно прочное будут появляться мыльные пузырьки.

Так выглядит окалина на сварном шве

Читайте также:
Как правильно варить: пособие для начинающих сварщиков

Коротко о главном

Самая важная часть в подготовке к сварке – выбор подходящего электрода. Для каждого вида сварки они разные.

Для магистралей лучше брать с целлюлозной оболочкой, для аккуратных швов желательно брать рутиловые и рутилово-целлюлозные.

Основная группа считается универсальной, но чаще всего её берут для использования при минусовой температуре.

Перед сваркой нужно зачистить поверхность до блеска, сделать фаску, обезжирить и проверить трубы на наличие дефектов.

Для труднодоступных мест лучше использовать согнутый электрод и контролировать процесс с помощью зеркала. При смене электрода шов нужно делать внахлёст на 1-2 см.

Чтобы проверить прочность шва нужно присоединить трубу к компрессору, с обоих сторон установить заглушки и места сварки смазать мыльным раствором. Если есть трещины, то из них будут появляться пузыри.

Сварка при монтаже стальных трубопроводов: особенности и техника выполнения

promenter.ru

Сварка является одним из основных методов соединения стальных трубопроводов при их монтаже. Она обеспечивает прочность и надежность соединения, позволяет создавать сложные конструкции и обеспечивать герметичность системы. Однако, сварка требует соблюдения определенных правил и особенностей, чтобы обеспечить безопасность и качество работ.

Читать статью  Тепловая изоляция оборудования и трубопроводов: СНиП, характеристики, виды теплоизоляции и требования к ним

Одной из основных особенностей сварки стальных трубопроводов является выбор правильного метода сварки. Это зависит от материала трубопровода, его диаметра, толщины стенки, предполагаемых нагрузок и других факторов. Существуют различные методы сварки, такие как дуговая сварка, газовая сварка и другие, каждый из которых имеет свои особенности и область применения.

Кроме того, при сварке стальных трубопроводов необходимо учитывать особенности конкретного объекта и условий работы. Для сварки требуется подготовка поверхности трубы, удаление ржавчины и других загрязнений, установка правильного положения труб и обеспечение стабильности сварочного тока и напряжения. Кроме того, при сварке необходимо соблюдать правила техники безопасности, так как сварочные работы могут быть опасными и требуют использования специальной защитной экипировки.

Важно отметить, что качество сварки имеет прямое влияние на безопасность и долговечность трубопровода. Плохо выполненная сварка может привести к протечкам, разрушению соединения и аварийным ситуациям. Поэтому следует доверять сварку только опытным рабочим, имеющим необходимую квалификацию и работающим на современном оборудовании.

Таким образом, сварка при монтаже стальных трубопроводов имеет свои особенности и требует соблюдения определенных правил. Правильный выбор метода сварки, подготовка поверхности трубы, соблюдение техники безопасности и квалификация рабочих — все это важные аспекты, которые гарантируют качество и надежность соединения.

Важность сварки в монтаже стальных трубопроводов

Сварка играет ключевую роль в монтаже стальных трубопроводов и является одним из важных процессов при создании систем передачи различных сред. Качество сварки напрямую влияет на надежность и безопасность работы трубопроводов, поэтому правильное выполнение сварочных работ является неотъемлемой частью всех этапов монтажа.

Основные причины, почему сварка является неотъемлемой частью монтажа стальных трубопроводов:

  • Создание прочного и надежного соединения. Сварные соединения обладают высокой прочностью и способны выдерживать большие нагрузки, что особенно важно в работе трубопроводов, переносящих газы или жидкости под давлением.
  • Обеспечение герметичности. Сварка позволяет обеспечить герметичность соединения между трубами, исключая возможность утечек среды или образования течей.
  • Предотвращение отвала соединений. Качественно выполненная сварка гарантирует надежность соединений, предотвращает их отвал и, как следствие, неконтролируемый сброс среды во время эксплуатации.

Правила проведения сварочных работ при монтаже стальных трубопроводов:

  1. Подготовительные работы. Должны быть проведены основательная очистка и подготовка свариваемых поверхностей от загрязнений, ржавчины и покрытий, а также проверка наличия трещин и других дефектов.
  2. Выбор метода сварки и электродов. Необходимо выбрать оптимальный метод сварки в зависимости от условий, в которых будет работать трубопровод, а также выбрать качественные сварочные материалы, такие как электроды.
  3. Контроль качества сварных соединений. После проведения сварочных работ необходимо провести контроль качества сварных соединений, включающий проверку наличия трещин, дефектов, неплотностей и других повреждений.
  4. Профилактика коррозии. После завершения сварочных работ рекомендуется произвести профилактические мероприятия по защите сваренных соединений от коррозии.

Правильное выполнение сварочных работ при монтаже стальных трубопроводов является гарантией надежной и безопасной работы системы на продолжительное время. Персонал, занимающийся сварочными работами, должен обладать необходимыми квалификацией и опытом, а также соблюдать все правила и требования безопасности.

Основные принципы сварки трубопроводов

Сварка трубопроводов является одним из основных этапов их монтажа. Правильное выполнение сварных соединений обеспечивает надежность и долговечность трубопроводной системы. Ниже приведены основные принципы сварки, которые необходимо учитывать при монтаже стальных трубопроводов.

Выбор метода сварки

Перед началом работ необходимо выбрать оптимальный метод сварки, исходя из условий эксплуатации и требований проекта. В зависимости от диаметра и толщины стенки трубы, доступности сварочного оборудования и условий работы можно выбрать один из следующих методов сварки: дуговая, газовая, контактная, лазерная или бесконтактная сварка.

Перед сваркой

Перед началом сварки необходимо произвести подготовку трубопровода. Это включает очистку поверхности трубы от загрязнений и ржавчины, удаление острых краев и фаску, обеспечение правильной эксцентриситета и выправление трубы при необходимости.

Также перед сваркой необходимо проверить качество сварочного оборудования, обеспечить наличие необходимых расходных материалов (электроды, газы, присадочные материалы и т.д.), а также использовать защитные средства и соблюдать правила безопасности.

Параметры сварки

Оптимальные параметры сварки (ток, напряжение, скорость сварки и пр.) определяются в каждом конкретном случае и зависят от типа сварки, диаметра и толщины трубы, материала, требований проекта и других факторов. Важно соблюдать рекомендации производителя сварочного оборудования и при необходимости проводить предварительные испытания.

Контроль качества

После завершения сварки необходимо произвести контроль качества выполненного соединения. Контроль может включать визуальный осмотр, рентгеновское и ультразвуковое исследование, гидравлическое испытание и другие методы. Выявленные дефекты необходимо исправить или переварить сварное соединение.

Также необходимо учитывать требования стандартов и нормативных документов при проведении контроля качества сварных соединений.

Соблюдение основных принципов сварки трубопроводов позволяет получить прочные и надежные сварные соединения, обеспечивая безопасность и долговечность трубопроводной системы.

Технические требования к сварке стальных трубопроводов

Сварка является одним из основных методов соединения стальных трубопроводов. Правильно выполненная сварка обеспечивает надежную и прочную конструкцию, что является важным фактором для безопасности и надежности эксплуатации трубопроводных систем. Для обеспечения качества сварочных работ требуются определенные технические требования.

Техническая документация и инструкции

Перед началом сварочных работ необходимо ознакомиться с соответствующей технической документацией, инструкциями и нормативными документами. Вся информация о требованиях к сварке, спецификациях материалов и методах испытаний должна быть четко указана в документации.

Читать статью  Расчет теплоизоляции трубопроводов: способы расчета, онлайн-калькулятор

Квалификация и требования к сварщикам

Сварочные работы должны выполняться квалифицированными сварщиками, обладающими необходимыми навыками и сертификатами. Сварщики должны иметь опыт работы с конкретным типом стали и методом сварки, соответствующим требованиям документации.

Подготовка поверхности

Перед сваркой трубопроводов необходимо тщательно очистить поверхность металла от ржавчины, покрытий и загрязнений. Это позволит обеспечить надлежащую адгезию сварочных материалов, а также избежать возможных дефектов сварного шва.

Выбор сварочных материалов и оборудования

В зависимости от типа стали, условий эксплуатации и требований к сварке, выбираются соответствующие сварочные материалы и оборудование. Важно учитывать совместимость материалов, а также применять рекомендации производителя.

Контроль качества сварки

После завершения сварочных работ необходимо провести контроль качества сварного шва. Это может включать в себя визуальный осмотр, ультразвуковое и радиографическое исследование, испытания на герметичность и другие методы контроля, указанные в документации. Контроль качества позволяет обнаружить потенциальные дефекты и исключить возможность поломок или утечек в работе эксплуатируемых трубопроводов.

Получение соответствующих допусков и сертификатов

После успешной сварки и контроля качества необходимо получить соответствующие допуски и сертификаты, подтверждающие соответствие сварных соединений требованиям и стандартам. Эти документы могут потребоваться для прохождения технического контроля, аттестации трубопроводных систем и в случае необходимости ремонтных или модификационных работ.

Соблюдение безопасности

При выполнении сварочных работ необходимо строго соблюдать требования по безопасности и технике безопасности. Это включает в себя использование защитной экипировки, проведение работ в соответствии с правилами пожарной безопасности, контроль электробезопасности и другие меры по предотвращению аварийных ситуаций.

Заключение

Технические требования к сварке стальных трубопроводов имеют важное значение для обеспечения качественного и безопасного соединения. Знание и соблюдение этих требований позволяет улучшить надежность, прочность и долговечность трубопроводных систем.

Использование специализированного оборудования при сварке

Сварка стальных трубопроводов требует использования специального оборудования, которое обеспечивает качественное и безопасное выполнение работ. Такое оборудование включает в себя следующие элементы:

  • Сварочный аппарат: является основным инструментом для сварки. В зависимости от типа сварки и характеристик материала, может использоваться различное оборудование, например, дуговые сварочные аппараты, инверторные сварочники или сварочные аппараты с управлением постоянным током.
  • Газорезательная машина: используется для разрезания стальных труб и элементов, а также для выполнения других операций, связанных со сварочными работами. Позволяет получить ровные и качественные края, что обеспечивает прочное и надежное соединение.
  • Инверторный аппарат для горячего воздуха: применяется для нагрева и сушки сварочных поверхностей, а также для термической обработки сварочных швов. Обладает высокой производительностью и позволяет быстро достигать требуемой температуры.

Кроме основного оборудования, при сварке стальных трубопроводов также используются различные вспомогательные устройства:

  1. Сварочный инвертор: обеспечивает прецизионное и стабильное управление сварочными параметрами, что позволяет получить качественное соединение и избежать дефектов сварного шва.
  2. Пневматический инструмент: используется для подготовки поверхностей перед сваркой, а также для доводки и обработки сварных швов.
  3. Специализированные приспособления: включают в себя различные сварочные принадлежности, такие как электрододержатели, клеммы для заземления, провода и другие элементы, которые обеспечивают безопасность и удобство во время сварочных работ.

Использование специализированного оборудования при сварке стальных трубопроводов позволяет значительно повысить качество и эффективность работ, снизить вероятность возникновения дефектов и обеспечить безопасность сварщика и окружающих.

Контроль качества сварных соединений

Контроль качества сварных соединений является одним из наиболее важных этапов при монтаже стальных трубопроводов. От правильного выполнения этого этапа зависит стойкость и надежность всей системы трубопроводов.

Основным инструментом контроля качества сварных соединений является визуальный осмотр. Визуальный осмотр позволяет выявить поверхностные дефекты сварных швов, такие как трещины, неплавления, шлаковые включения и другие.

Кроме визуального осмотра, применяются также и другие методы контроля качества сварных соединений:

  • Радиографический контроль. Этот метод позволяет обнаружить как поверхностные, так и внутренние дефекты сварных швов. В радиографическом контроле используется рентгеновское или гамма-излучение, что позволяет проникать сквозь металл и зафиксировать отраженные изображения на специальной пленке или цифровом датчике. Затем полученные снимки анализируются квалифицированными специалистами.
  • Ультразвуковой контроль. Этот метод также позволяет выявлять внутренние дефекты сварных соединений. Ультразвуковой контроль основан на принципе отражения и рассеяния ультразвуковых волн от дефектов в металле. С помощью специального прибора-дефектоскопа измеряется время прохождения ультразвука через металл и анализируется его отраженный сигнал.
  • Магнитопорошковый контроль. Этот метод контроля используется для обнаружения недостатков, которые могут создавать магнитное поле. На поверхность сварного соединения наносится специальная магнитопроводящая жидкость или порошок, который распределяется по поверхности. Затем проводится магнитное намагничивание детали, и на местах нарушения структуры магнитного поля обнаруживаются дефекты.
  • Капиллярный контроль. Этот метод применяется для обнаружения поверхностных трещин и неплавлений. На поверхность сварного шва наносится специальный капиллярный раствор, который благодаря капиллярным свойствам проникает в трещины и неплавления. Затем поверхность шва промывается и обрабатывается различными растворами, которые заставляют искомые дефекты выделяться светлыми пятнами на темном фоне.

Все эти методы контроля качества сварных соединений являются комплексными и требуют высокой квалификации и опыта обследующего персонала. Правильная оценка качества сварных соединений позволяет избежать множества проблем и повысить надежность всей системы трубопроводов.

Вопрос-ответ

Какие материалы и оборудование необходимы для сварки стальных трубопроводов?

Для сварки стальных трубопроводов потребуются следующие материалы и оборудование: сварочная машина, сварочные электроды, присадочный проволочный материал, защитные очки, перчатки, защитная одежда, шлифовальные инструменты и приспособления для установки трубопроводов.

Какие основные методы сварки используются при монтаже стальных трубопроводов?

Основные методы сварки, используемые при монтаже стальных трубопроводов, включают дуговую сварку, газовую сварку и сварку под флюсом. Дуговая сварка является самым популярным методом сварки трубопроводов, так как обеспечивает высокую прочность соединения и возможность работать в различных условиях.

Какие правила безопасности необходимо соблюдать при сварке стальных трубопроводов?

При сварке стальных трубопроводов необходимо соблюдать следующие правила безопасности: носить защитные очки, перчатки и одежду, использовать специальные приспособления для установки трубопроводов, применять правильные техники сварки, обеспечивать хорошую вентиляцию рабочей зоны и проверять сварные соединения на прочность перед использованием.

Как выбрать сварочный электрод для сварки стальных трубопроводов?

Выбор сварочного электрода для сварки стальных трубопроводов зависит от таких факторов, как тип стали, толщина стенки трубы и требуемые качества сварного соединения. Наиболее распространенными типами сварочных электродов для сварки стальных трубопроводов являются рутиловые, целлюлозно-рутиловые и алюминиевые.
