Калькулятор расчета расхода газа и диаметра газопровода

Калькулятор расчета расхода газа и диаметра газопровода

Онлайн расчет диаметра газопровода по СНиП 2.04.08-87*

Внутренние диаметры газопроводов необходимо определять расчетом из условия обеспечения газоснабжения в часы максимального потребления газа.

(28 оценок, среднее: 4,11 из 5)
Загрузка…

При гидравлическом расчете надземных и внутренних газопроводов следует принимать скорость движения газа не более 7 м/с для газопроводов низкого давления, 15 м/с для газопроводов среднего давления, 25 м/с для газопроводов высокого давления.

Полученное значение диаметра газопровода следует принимать в качестве исходной величины при выполнении гидравлического расчета газопроводов.

Зачем газифицировать дом?

Главная причина заключается в дешевизне и удобстве. Сложная экономическая ситуация в стране вынуждает владельцев частных домов подыскивать наиболее доступный вариант обогрева здания. Поэтому совсем неудивительно, что со временем собственники коттеджей приходят к выводу, что нужно газифицировать постройку.

Да, несомненно, можно обогревать жилье при помощи электричества. Но такое решение довольно дорогостоящее, особенно если нужно отапливать несколько сотен квадратных метров. Да и капризы природы в виде сильного ветра или урагана могут оборвать кабеля и придется неизвестно сколько сидеть без отопления, еды и горячей воды.

Газовая конфорка

Современные газовые магистрали прокладываются с использованием прочных и высококачественных труб и деталей. Поэтому природные катаклизмы вряд ли смогут навредить такой конструкции

Еще одной альтернативой газа является старый и проверенный способ — обогрев при помощи камина или кирпичной печи. Основной недостаток такого решения заключается в том, что хранение дров или угля приведет к появлению грязи.

К тому же нужно будет выделять дополнительные квадратные метры для их складирования. Поэтому голубое топливо еще не один год будет занимать лидирующую позицию, а вопрос проектирования газопровода для подключения частного сектора еще очень долго будет актуален.

Влияние на расход газа

На расход газа влияет мощность котла и качество смеси

Читать статью  Защита от коррозии, вызванной углекислым газом

Потребление газа зависит от различных факторов. В больших домах ставятся котлы, которые расходуют больше топливной смеси, чем агрегаты в маленьких строениях или квартирах.

На расход топлива влияет:

  • мощность котла;
  • температура на улице;
  • качество газовой смеси.

Некоторые газораспределительные компании подают в трубопровод неосушенные газовые смеси, которые содержат влагу и примеси. Калорийность снижается и увеличивается потребляемый объем.

Комментарии

Что понравилось?:
Огромное спасибо за столь редкую программу!)

Что нужно изменить?:
Хотелось бы скачать портативную программу на случай отсутствия доступа в сеть

Что не понравилось?:
нет мобильного приложения

Массовый расход газа
Длина газопровода
Количество труб (лупинг)
Температура газа
Допустимое падение давления
Коэффициент кинематической вязкости
Чтобы рассчитать внутренний диаметр газопровода низкого давления, введите необходимые параметры для расчета и нажмите кнопку “Рассчитать”
Внутренний диаметр газопровода
СПБТ (Пропан-Бутан)

Трубный калькулятор

Расчет веса трубы или длины трубы различной формы из разных материалов. Трубный калькулятор

Методы расчета пропускной способности трубопроводов

Существует несколько методик расчета данного параметра, каждая из которых является подходящей для отдельного случая. Некоторые обозначения, важные при определении пропускной способности трубы:

Наружный диаметр – физический размер сечения трубы от одного края внешней стенки до другого. При расчетах обозначается как Дн или Dн. Этот параметр указывают в маркировке.

Диаметр условного прохода – приблизительное значение диаметра внутреннего сечения трубы, округленное до целого числа. При расчетах обозначается как Ду или Dу.

Физические методы расчета пропускной способности труб

Значения пропускной способности труб определяют по специальным формулам. Для каждого типа изделий – для газо-, водопровода, канализации – способы расчета свои.

Табличные методы расчета

Существует таблица приближенных значений, созданная для облегчения определения пропускной способности труб внутриквартирной разводки. В большинстве случаев высокая точность не требуется, поэтому значения можно применять без проведения сложных вычислений. Но в этой таблице не учтено уменьшение пропускной способности за счет появления осадочных наростов внутри трубы, что характерно для старых магистралей.

Таблица 1. Пропускная способность трубы для жидкостей, газа, водяного пара

Вид жидкости Скорость (м/сек)
Вода городского водопровода 0,60-1,50
Вода трубопроводной магистрали 1,50-3,00
Вода системы центрального отопления 2,00-3,00
Вода напорной системы в линии трубопровода 0,75-1,50
Гидравлическая жидкость до 12м/сек
Масло линии трубопровода 3,00-7,5
Масло в напорной системе линии трубопровода 0,75-1,25
Пар в отопительной системе 20,0-30,00
Пар системы центрального трубопровода 30,0-50,0
Пар в отопительной системе с высокой температурой 50,0-70,00
Воздух и газ в центральной системе трубопровода 20,0-75,00
Читать статью  Давление газа в газовой трубе дома, магистрали

Существует точная таблица расчета пропускной способности, называемая таблицей Шевелева, которая учитывает материал трубы и множество других факторов. Данные таблицы редко используются при прокладке водопровода по квартире, но вот в частном доме с несколькими нестандартными стояками могут пригодиться.

Расчет с помощью программ

В распоряжении современных сантехнических фирм имеются специальные компьютерные программы для расчета пропускной способности труб, а также множества других схожих параметров. Кроме того, разработаны онлайн-калькуляторы, которые хоть и менее точны, но зато бесплатны и не требуют установки на ПК. Одна из стационарных программ «TAScope» – творение западных инженеров, которое является условно-бесплатным. В крупных компаниях используют «Гидросистема» – это отечественная программа, рассчитывающая трубы по критериям, влияющим на их эксплуатацию в регионах РФ. Помимо гидравлического расчета, позволяет считать другие параметры трубопроводов. Средняя цена 150 000 рублей.

Газовая труба

Расчеты расхода газа по давлению и диаметру

Затраты газа в квартире или частном домостроении рассчитываются для определения расходов на отопление, подогрев воды и приготовление пищи. Расчет производится на проектном этапе или перед приобретением котельного оборудования. Средний и максимальный расход газа в этих случаях подсчитывается по определенной методике, результат дает представление о количестве потребляемого топлива.

4 мыслей про “ Расчет диаметра газопровода ”

Диаметр газопровода, см или мм?

В сантиметрах, так указано в СНиПе.

В формуле СП 41-104-2000 допущена ошибка: коэффициент 36,238 указан для подбора диаметра в мм, а для подбора диаметра в см должен быть коэффициент 0,036238

Да, в СП 41-104-2000 ошибка, поэтому диаметр считаем по СНиП 2.04.08-87*. Для удобства, диаметр рассчитывается сразу в см. и мм.

Трубы

Код для вставки без рекламы с прямой ссылкой на сайт

Код для вставки с рекламой без прямой ссылки на сайт

Скопируйте и вставьте этот код на свою страничку в то место, где хотите, чтобы отобразился калькулятор.

Какие документы понадобятся?

Прежде чем приступать непосредственно к монтажу, придется заняться сбором необходимых бумаг. Чтобы сделать это в максимально сжатые сроки, необходимо сразу приготовить паспорт, а также документацию, которая подтверждает владение участком и расположенным на нем домом.

Следующий этап заключается в подаче заявления в соответствующую службу. В нем изъявляется желание газифицировать дом. Сотрудники выдадут бланк, где перечислены все технические условия.

Читать статью  Какое давление газа в бытовой сети квартиры и дома

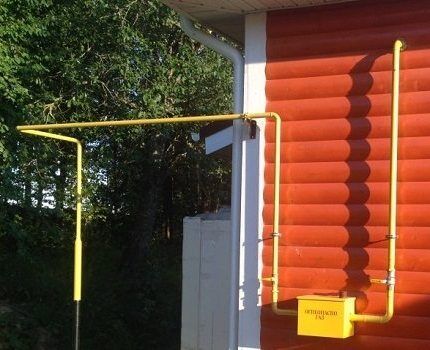

Подведение газа в частный дом

Выданный газовой службой документ заполняет специалист, занимающийся составлением проекта. Выбирайте квалифицированного проектировщика. Ведь от его компетентности зависит результат работы и безопасность жильцов

Согласно проекту проводится монтаж газовой сети. Иногда трубы прокладываются через участки соседей. В этом случае необходимо запросить у них письменное разрешение на проведение такого рода работ.

Помимо перечисленных выше бумаг, также нужно будет получить следующие документы:

  • акт ввода оборудования, работающего на газу, в эксплуатацию;
  • договор о составлении технической документации и проведении работ;
  • разрешение на поставку природного газа и оплату этой услуги;
  • документ об установке оборудования и газификации дома.

Также потребуется обследование дымохода. После этого специалисты выдадут соответствующий акт. Последний документ — разрешение на газификацию частного дома — выдается местной архитектурно-планировочной компанией.

Уменьшение потребления газа

Экономия газа напрямую связана с уменьшением потерь тепла. Ограждающие конструкции, такие как стены, потолок, пол в доме обязательно защищаются от влияния холодного воздуха или грунта. Применяется автоматическая регулировка работы отопительного оборудования для результативного взаимодействия наружного климата и интенсивности работы газового котла.

Утепление стен, кровли, потолков

Уменьшить расход газа можно с помощью утепления стен

Наружный теплозащитный слой создает преграду для охлаждения поверхностей, чтобы потребить наименьшее количество топлива.

Статистика показывает, что часть нагретого воздуха уходит через конструкции:

  • крыша — 35 – 45%;
  • неутепленные оконные проемы — 10 – 30%;
  • тонкие стены — 25 – 45%;
  • входные двери — 5 – 15%.

Полы защищаются материалом, который имеет допустимую влагопроницаемость по норме, т. к. при намокании теряются теплоизоляционные характеристики. Стены лучше изолировать снаружи, потолок утепляется со стороны чердака.

Замена окон

Пластиковые окна пропускают меньше тепла зимой

Современные металлопластиковые рамы с двух- и трехконтурными стеклопакетами не пропускают воздушных потоков и препятствуют сквознякам. Это ведет к уменьшению потерь через щели, которые были в старых деревянных рамах. Для проветривания предусматриваются поворотно-откидные механизмы створок, способствующие экономному расходованию внутреннего тепла.

Стекла в конструкциях оклеиваются специальной энергосберегающей пленкой, которая пропускает внутрь ультрафиолетовые и инфракрасные лучи, но препятствует обратному их проникновению. Стекла снабжаются сетью элементов, подогревающих площадь для оттаивания снега и льда. Существующие конструкции рам дополнительно утепляются полиэтиленовой пленкой снаружи или используются плотные шторы.

Другие способы

Выгодно применять современные конденсационные котлы на газовом топливе и ставить автоматизированную координационную систему. На все радиаторы устанавливаются термоголовки, а на обвязке агрегата монтируется гидрострелка, что экономит 15 – 20% тепла.

В отопительной системе ставятся детекторы, регуляторы температуры, которые регулируют мощность котла в зависимости от состояния наружного климата. Если на улице теплая погода, результативнее и экономичнее перейти на отопление кондиционерами.

( 2 оценки, среднее 4.5 из 5 )
