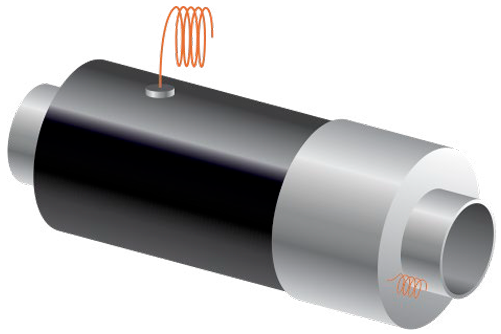

Концевой элемент трубопровода с кабелем вывода и металлической заглушкой

Концевой элемент трубопровода с кабелем вывода и металлической заглушкой

Элементы трубопроводов с кабелем вывода предназначены главным образом для обеспечения контроля за степенью влажности изоляции с целью своевременного выявления и обнаружение точного места будущего прорыва трубопровода. Данный способ позволяет упреждать аварийные ситуации и тем самым значительно сокращает «перерывы в работе системы», что в свою очередь экономит значительные средства, как самого предприятия поставщика, так и предприятий отрасли зависящих от соответствующих коммуникаций.

Монтаж элементов трубопроводов с кабелем ввода производится как открытым (в прямом доступе), так и закрытым (подземным способом). Подземный способ прокладки труб в ППУ изоляции с элементами трубопроводов с кабелем контрольного вывода называется «бесконтактным». Стоимость такого способа значительно дешевле других вариантов, но имеет свои недостатки, такие как наземное подключение кабелей ввода и т.п

ГОСТ 30732-2006 определяет правила монтажа трубопроводов изолированных ППУ изоляцией, одним из обязательных условий соблюдение нормативов является применение элементов трубопровода с кабелем вывода для обеспечения контроля над состоянием системы коммуникаций.

По всей длине стальных труб в ППУ изоляции прокладывается специальная система ОДК, состоящая из медных проводов, именно она позволяет контролировать влажность пенополиуретанового покрытия. Элемент трубопровода с кабелем вывода в этой систем является звеном позволяющим «замкнуть» цепь в единую структурированную систему. Кабель из элементов трубопровода подключается к специализированым терминалам, датчикам, детекторам и т.п.

Промежуточные элементы трубопроводов с кабелем вывода применяются в коммуникациях с большой протяжённостью, а концевые элементы трубопроводов с кабелем вывода монтируются на начальной и конечных точках. В концевых элементах предусматривается заглушки различных типов.

Таким образом, Элементы трубопровода делятся на :

— концевые (c заглушкой);

по области применения:

— для подземных коммуникаций

— для надземной прокладки.

по выводу кабеля можно разделить на три вида:

— промежуточный элемент трубопровода в ППУ изоляции с кабелем вывода в полиэтиленовой оболочке;

— концевой элемент трубопровода в ППУ изоляции с заглушкой изоляции и кабелем вывода через полиэтиленовую оболочку;

— концевой элемент трубопровода в ППУ изоляции с заглушкой изоляции и кабелем вывода через заглушку изоляции

Конструкция и размеры элементов трубопровода

Читать статью  Что такое КЖ: основные понятия, особенности и типы конструкций

Промежуточный элемент трубопровода

Техническая характеристика элементов трубопровода (Тип 1)

Условный диаметр трубы Ду, мм

Наружный диаметр трубы Д, мм

Минимальная толщина стенки S, мм

Минимальная длина L, мм

Толщина изоляционного слоя S, мм

Наружный диаметр оболочки Д, мм

Концевой элемент с кабелем вывода

Промежуточный элемент с кабелем вывода

Техническая характеристика элементов трубопровода (Тип 2)

Концевой элемент трубопровода с кабелем вывода через ПЭ оболочку

Конструкция концевой элемент трубопровода с кабелем вывода через ПЭ оболочку представляет собой отрезок промышленно изолированной ППУ стальной трубы, с присоединенной к ней металлической заглушкой изоляции, а также специальный вывод для соединения между собой медных проводов системы ОДК, замкнутых на стальную трубу теплотрассы и выходящего сквозь специальное отверстие в защитной наружной полиэтиленовой оболочке изделия, которое находится в середине элемента трубопровода. Стандартная, типовая длина этого фасонного элемента составляет обычно 2200 мм, а укороченный вариант в длину доходит до 1500 мм.

Установка концевого элемента трубопровода с кабелем вывода через ПЭ оболочку производится в тепловых камерах в начальном и конечном пункте определенного по протяженности участка теплотрассы. Место входа концевого элемента в камеру должно герметически закрываться специальными манжетами стенового ввода, которые должны обеспечить гидроизоляционную защиту оболочки из полиэтилена или оцинкованной стали, изоляционного пенополиуретанового покрытия трубопровода и непосредственно стальной трубы. Место расположения концевых элементов и их количество определяются проектной документацией на строительство трубопровода.

Технология изготовления концевого элемента трубопровода с кабелем вывода через ПЭ оболочку имеет свои особенности и должна соответствовать требованиям, которые предъявляются к изделиям данной категории. Только соблюдение технологического процесса гарантирует надежное функционирование системы ОДК трубопровода. Следует учесть, что при выходе из строя концевого элемента теплотрассы надежное функционирование системы ОДК крайне затруднено, а в некоторых случаях и вовсе невозможно. Согласно СНиП 41-105-2002 на трубопроводе должны быть предусмотрены точки контроля, в которых соединительные кабели присоединяются через герметичные кабельные выводы к сигнальным проводам. Конструкция кабельных выводов должна быть смонтирована так, чтобы обеспечить герметичность соединения в течение всего срока службы.

http://trubarm.com/images/stories/koncevoy.jpg

Ст – стальная труба
d – диаметр стальной трубы
n – тип изоляции
ППУ – теплоизоляция из пенополиуретана
ПЭ – оболочка из полиэтилена

Наружный диаметр стальной трубы

Наружный диаметр полиэтиле-новой оболочки

Длина свободного конца стальной трубы

Соответствующим разделом ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой». Данный тип концевых элементов используется, как равноценный аналог более распространённых концевых элементов трубопровода с кабелем вывода через ПЭ оболочку, вывод кабеля в котором производится из середины изделия через специальное герметичное отверстие. Назначение концевого элемента трубопровода с кабелем вывода через заглушку заключается в надёжном способе соединения медных проводов системы оперативного дистанционного контроля всего трубопровода, соединённых между собой на протяжении всего трубопровода в единую, непрерывную цепь. Кабель концевого элемента непосредственно соединяется с терминалами системы ОДК через кабели вывода. Стандартная длина концевого элемента составляет 2200 мм при типовом исполнении изделия и 1500 мм укороченная конструкция.

Читать статью  Конструкции металлических эстакад трубопроводов

Главное преимущество концевого элемента трубопровода с кабелем вывода через заглушку заключается в том, что при его использовании существенно сужается рабочая зона для установки элемента в традиционно стеснённых условиях тепловой камеры. Применяя данный тип концевых элементов можно ввести внутрь камеры только небольшую часть изделия, поскольку необходимый для подключения к терминалу медный проводник выходит непосредственно из торцевой части теплотрассы, то есть из металлической заглушки изоляции снабженной кабелем вывода.

В случае же вывода кабеля через ПЭ оболочку из середины изделия необходимо вводить больше половины элемента внутрь камеры, что бывает весьма сложно, а иногда и вовсе невозможно. Такое случается особенно часто при реконструкции уже существующих трубопроводов и имеющихся в наличии тепловых камер не рассчитанных на вод таких элементов, а также при прокладке теплотрасс с большим диаметром магистральной трубы, поскольку расположенная на этом участке запорная арматура, ответвления, концевые элементы и развязки занимают слишком много места. Место ввода элемента в тепловую камеру должно быть герметично заизолировано в местах соприкосновения стены камеры и оболочки из полиэтилена или оцинкованной стали специальными манжетами стенового ввода, которые закрепляются в стене цементным раствором.

Справочник металлопроката

http://trubarm.com/images/stories/koncevoy.jpg

http://trubarm.com/images/stories/koncevoy.jpg

Концевой элемент трубопровода ППУ

Концевой элемент с металлической заглушкой

Концевые элементы ППУ используются для подключения проводников СОДК к терминалам контроля, а также устанавливаются в местах прохода теплосети через стены и другие конструкции. Применяются во всех трубопроводах, вне зависимости от метода их прокладки.

Для соединения трубы с заглушкой применяется сварка. Для осуществления герметизации используется термоусаживающая лента для элементов в ПЭ оболочке и специальный герметик для элементов в ОЦ оболочке.

Концевые элементы ППУ бывают 3-х видов, в зависимости от варианта вывода проводов системы ОДК:

  • с торцевым кабелем вывода (маркировка ЗМКт);
  • с кабелем вывода из оболочки (маркировка ЗМКвп);
  • закольцованные (маркировка ЗМ).

Размеры и вес

Наружный диаметр
стальной трубы (d), мм
Масса элемента, кг
ПЭ ОЦ
Тип 1 Тип 2
25 12,5 14
32 14,3 16,1
38 16,6 17,9
45 19,6 18,9
57 21,4 25,4 22
76 28 29,1 25,9
89 35,3 47,1 38,2
108 50,6 52 43,6
133 58,4 71,8 52,6
159 80,1 91,1 68,3
219 122,7 136,3 107,5
273 176,5 202,1 152,5
325 216,5 225,4 183,9
426 291 306,4 240,9
530 368 296,1
630 452,9 359,2
720 569,2 447,4
820 709,3 814 555,4
920 842 887,9 650
1020 958,5 750,9
1220 1159,1 901,5
1420
Читать статью  Опоры трубопроводов: для чего нужны, классификация и особенности монтажа

Пример заказной спецификации

Концевой элемент трубопровода диаметром 76 мм с кабелем вывода с теплоизоляцией 1-го типа или 2-го типа из пенополиуретана в полиэтиленовой оболочке и металлической заглушкой изоляции.

Концевой элемент с кабелем вывода 76-1(2)-ППУ-ПЭ СОДК ГОСТ 30732-2006

Концевой элемент э/св 273х7/400 ППУ-ПЭ МЗИ200 1300

d — диаметр стальной трубы 273х7 мм
D — диаметр оболочки трубы 400 мм изоляция ППУ-ПЭ
l — длина неизолированного участка 150 / 210 мм
l1 — Длина металлической заглушки изоляции 200 мм
L — длина концевого элемента 1300 мм

Сопутствующая ППУ продукция (Электросварная, 273 х 7 / 400 ППУ-ПЭ)

Обозначение в спецификации

Без кабеля вывода

Схема Концевой элемент э/св 273х7/400 ППУ-ПЭ МЗИ200 1300

Концевой элемент 273х7/ 400 ППУ-ПЭ МЗИ 1300 ООО ПКФ ТЕПЛО

Концевой элемент без КВ 273х7_1300_200 1-ППУ-ПЭ ГОСТ 30732-2006 ООО «СКТК»

Торцевой кабель вывода

Схема Концевой элемент э/св 273х7/400 ППУ-ПЭ МЗИ200 1300

Концевой элемент 273х7/ 400 ППУ-ПЭ 200МЗИт 1300 ООО ПКФ ТЕПЛО

Концевой элемент ТКВ 273х7_1300_200 1-ППУ-ПЭ ГОСТ 30732-2006 ООО «СКТК»

Верхний (боковой) кабель вывода из МЗИ

Схема Концевой элемент э/св 273х7/400 ППУ-ПЭ МЗИ200 1300

Концевой элемент ВКВ 273х7_1300_200 1-ППУ-ПЭ ГОСТ 30732-2006 ООО «СКТК»

Верхний (боковой) кабель вывода из оболочки

Схема Концевой элемент э/св 273х7/400 ППУ-ПЭ МЗИ200 1300

Концевой элемент 273х7/ 400 ППУ-ПЭ МЗИв 1300 ООО ПКФ ТЕПЛО

Концевой элемент БКВ 273х7_1300_200 1-ППУ-ПЭ ГОСТ 30732-2006 ООО «СКТК»

Концевые элементы трубопровода с изоляцией из пенополиуретана в оболочке из полиэтилена устанавливаются в местах окончания теплоизоляции и предназначены для обеспечения герметичности слоя тепловой изоляции , закольцовки проводников системы ОДК под металлической заглушкой изоляции и защиты полиэтиленовой оболочки в местах прохода через строительные конструкции зданий и камер.

Труба стальная Концевой элемент э/св 273х7/400 ППУ-ПЭ МЗИ200 1300

Труба стальная

Труба в производстве используется только новая Электросварная диаметра 273 мм с толщиной стенки 7 мм , ст20 (по проекту возможна другая сталь).

ППУ изоляция в Концевой элемент э/св 273х7/400 ППУ-ПЭ МЗИ200 1300

ППУ изоляция

Используется система ИЗОЛАН®, плотность не менее 90 кг/м.куб. Расчетный изоляционный слой 63 мм. Изоляция 1 типа по ГОСТ 30732-2006.

ПЭ оболочка в Концевой элемент э/св 273х7/400 ППУ-ПЭ МЗИ200 1300

ПЭ труба оболочка

Оцинкованная оболочка Концевой элемент э/св 273х7/400 ППУ-ПЭ МЗИ200 1300

ОЦинк оболочка

Оболочка в производстве только из ПЭ100 черного цвета диаметра 400 мм, каждая оболочка проходит обработку коронным разрядом для лучшей адгезии оболочки и пены.

В производстве оболочка из тонколистовой оцинкованной стали толщиной 0,55 — 1,0 мм с завальцованным герметичным швом (наружным или внутренним) д. 400 мм

Проволока системы ОДК Концевой элемент э/св 273х7/400 ППУ-ПЭ МЗИ200 1300

Медная проволока

Допускается в производство только проволока сечением 1,5 мм. Протянута на расстоянии 16-25 мм от стальной трубы.

Цунтратор в Концевой элемент э/св 273х7/400 ППУ-ПЭ МЗИ200 1300

Центратор труб
