Кран шаровой Ду-20

Кран шаровой Ду-20

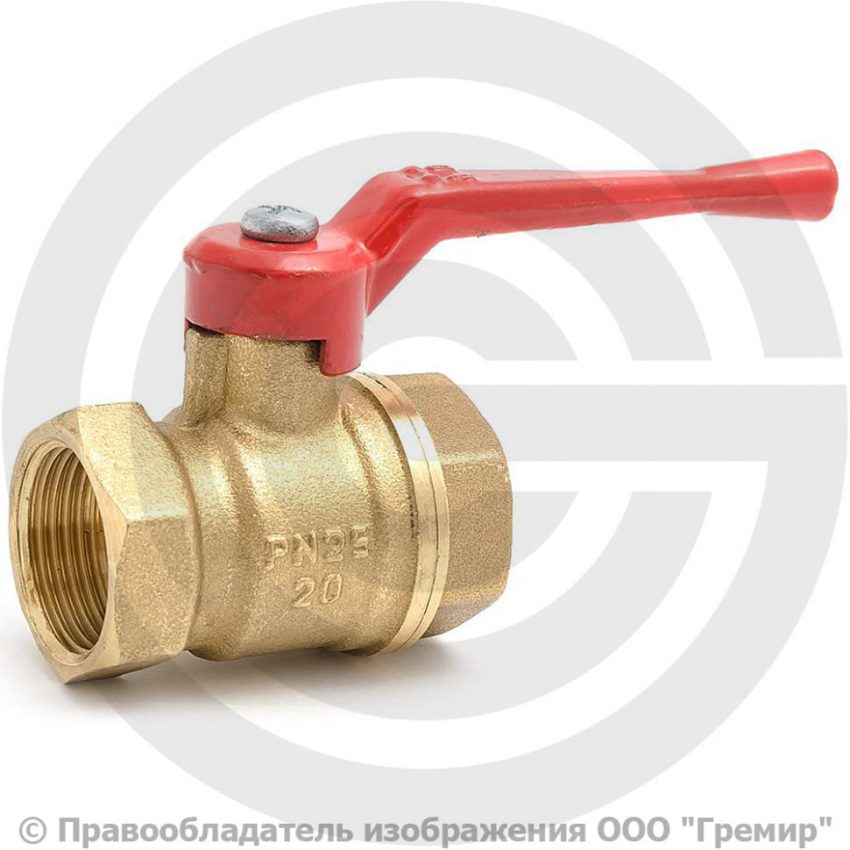

Кран Ду-20 шаровой стальной фланцевый полнопроходной с ручкой фото

Кран Ду-20 – это шаровой кран с условным диаметром прохода 20 мм. Отличаются между собой по типу присоединения к трубопроводу – фланцевый, муфтовый, приварной, комбинированный, штуцерный, цапковый. В зависимости от фигуры, подходят для транспортировки холодной и горячей воды, пара, нефтепродуктов, воздуха, газа c номинальным давлением Ру-10, Ру-16, Ру-25, Ру-40 кгс/см 2 . Полнопроходные краны Ду-20 являются современной заменой задвижек, обладая рядом преимуществ – герметичность Класс «А», поворот ручки на 90°, долгий срок службы. Для правильного подбора шарового крана Dn-20 – обратитесь к менеджеру за бесплатной консультацией или выберите нужную модель в каталоге.

от 70 грн

Подобрать и купить шаровой кран Ду-20

Консультация по шаровым кранам баннер

Каталог кранов шаровых Ду-20

В арматуростроении, шаровые краны обозначаются как КШ. Различаются между собой по: конструкции и материалу корпуса, способу присоединения к трубопроводу, типу управления открытием и закрытием. Ниже приведены обозначения цельносварных кранов Ду-20:

  • КШЦК Ду-20 – комбинированное присоединение;
  • КШЦМ Ду-20 – муфтовое присоединение (внутренняя резьба);
  • КШЦФ Ду-20– фланцевое присоединение;
  • КШЦП Ду-20– приварное присоединение.
  • к шаровому крану Ду-15
  • к шаровому крану Ду-25

Краны шаровые фланцевые Ду-20

Краны шаровые фланцевые Ду-20 изготавливаются в стальных цельносварных и разборных корпусах. Управление: ручное – напрямую ручкой или через редуктор, дистанционное – электроприводом, пневмоприводом, гидроприводом.

Кран Ду-20 с фланцем Технические характеристики
Тип прохода Номинальное давление Ру, кгс/см 2 Температура предельная, °С Тип корпуса Строительная длина, мм Вес, кг
11с32п, 11с332п, 11с932п Стандарт 40 180 Цельносварной 130 1,7
11с33п, 11с333п, 11с933п 16 180 120 1,5
11с36п, 11с336п, 11с936п Полный 130 1,6
11с38п, 11с338п, 11с938п 40 180 1,7
11с38п1, 11с338п1 200 150 2,9
Читать статью  Краны для трубопроводов шаровые гост

Краны шаровые Ду-20 под приварку

Цельносварные шаровые краны Ду-20 под приварку изготавливаются в полнопроходных и стандартнопроходных корпусах из сталей СТ 20, 09Г2С, нержавеющей 12Х18Н10. Применяются в магистралях по транспортировке холодной и горячей воды, пара, нефтепродуктов, воздуха, газа c номинальным давлением Ру-10, Ру-16, Ру-25, Ру-40 Бар.

Приварной кран Ду-20 с патрубками Технические характеристики
Тип прохода Номинальное давление, кгс/см 2 Температура предельная, °С Строительная длина, мм Масса, кг
11с37п, 11с337п, 11с937п Полнопроходной Ру-10, Ру-16, Ру-25, Ру-40 130 130 0,7
11с37п1, 11с337п1, 11с037п 200 1,1

Краны шаровые муфтовые Ду-20

Муфтовые краны Ду-20 производятся в стальных, нержавеющих, латунных корпусах. Монтаж к трубопроводу выполняется с помощью внутренней резьбы на корпусе крана.

Муфтовый шаровой кран Ду-20 Технические характеристики
Тип Номинальное давление Ру, кгс/см 2 Температура предельная, °С Строительная длина, мм Вес, кг
11с39п, 11с939п Полнопроходной 25 180 95 0,9
11с39п1, 11с939п1 Стандартнопроходной 110 0.7

Комбинированные краны Ду-20

Стандартнопроходные комбинированные краны Ду-20 имеют смешанный тип присоединения – фланец/сварка, резьба/сварка. Класс герметичности шарового затвора “А” по ГОСТ Р 54808. Диапазон температуры рабочей среды -35…+180°С.

Кран комбинированный Ду-20 Технические характеристики
Тип присоединения Номинальное давление Ру, кгс/см 2 Температура предельная, °С Строительная длина, мм Масса, кг
11с34п, 11с334п, 11с934п Фланец-сварка 40 180 190 1.5
11с34п1 Резьба-сварка 25 170 0.7

Расшифровка обозначения маркировки

На корпусе газового крана Ду-20, указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Маркировка содержит такие параметры и характеристики:

Расшифровка обозначения маркировки трубопроводного крана Ду-20

  1. Тип шарового крана Ду-20;
  2. Условный диаметр прохода;
  3. Рабочее давление;
  4. Тип привода;
  5. Материал уплотнительных колец.
Уплотнительные кольца Корпус шарового крана Ду-20 Привод
Материал Код Материал Код Материал Код Материал Код Тип Код
Латунь и бронза БР Эбонит Э Сталь углеродистая С Монель-металл МН Червячный 3
Монель-металл МН Резина Р Сталь легированная ЛС Винипласт ВП Цилиндрический 4
Нержавеющая сталь НЖ Виннпласт ВП Сталь коррозионностойкая или нержавеющая НЖ Пластмасс П Конический 5
Нитрированная сталь НТ Пластмасс П Чугун серый Ч Фарфор К Пневматический 6
Баббит БТ Без вставных или наплавленных колец БК Чугун ковкий КЧ Титан ТН Гидравлический 7
Стеллит СТ Фторопласт ФТ Латунь или бронза Б Стекло СК Электромагнитный 8
Сормайт СР Кожа К Алюминий А Электрический 9
Читать статью  Соединительные детали трубопроводов — виды и особенности

Материал корпуса шарового крана Ду-20 выбирается в зависимости от условий эксплуатации и типа рабочей среды. Наиболее популярными являются марки сталей СТ 20, 12Х18Н10Т, 09Г2С.

Инструкция по монтажу к трубопроводу

Ниже указаны рекомендации по монтажу шарового крана Dn-20 к трубопроводу:

  1. Монтаж шарового крана Ду-20 выполнять согласно инструкции находящейся в паспорте изделия;
  2. Установка в любом положении, при соблюдении возможности технического осмотра и обслуживания;
  3. Перед началом монтажа, необходима снять заглушки и очистить поверхности крана от грязи, если такая имеется;
  4. Очистить трубопровод от инородных механических примесей (песка, грязи, ржавчины, окалин).
  5. Выполнить фиксацию фланцев на трубопроводе монтажными струбцинами, соблюдая параллельность ответных фланцев и соосность трубопровода;
  6. Прихватить фланцы сваркой к трубопроводу в четырех точках, демонтировать кран. Приварку выполнять по ГОСТ 16037.
  7. Осмотреть уплотнительные поверхности шарового крана на наличие дефектов, при обнаружении устранить;
  8. Установку крана Ду-20 производить после охлаждения фланцев ниже 50°С. Установить прокладочный материал и затянуть шпильки или болты.
  9. Затяжка болтов должна быть равномерной;
  10. Не допускается устранение перекоса трубопровода за счет натяга фланцев крана, допуск параллельности фланцев крана и трубопровода – 0,2 мм. Предельно допустимое осевое растяжение крана 0.3 мм;
  11. Провести опресовку и проверку герметичности, в случае обнаружения негерметичности в местах соединений, осуществить подтяжку шпилек шарового крана крест-накрест;
  12. Предельная амплитуда вибросмещения трубопроводов – 0,25 мм;
  13. Открытие и закрытие шарового крана производить плавно, для избежание гидроудара.

Купить краны шаровые Ду-20 Украине

У Систем Качества можете купить краны Ду-20 латунные, чугунные, стальные, нержавеющие, металлические, бронзовые, муфтовые, фланцевые, штуцерные, резьбовые, под приварку. Подберем шаровые краны Ду20, вентили Ду-20 для воды, пара, газа, паропровода, водопровода, отопительный, двухходовой, трехходовой, угловой, проходной, полнопроходной, неполнопроходной, стандартнопроходной, цельносварной, разборной, паровой.

Читать статью  Пожарный кран: устройство, требования, нормы, обслуживание и комплектация

Выполним диагностику и ремонт, устраним неисправности и дефекты, проведем ревизию, опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена крана шарового Ду-20

Цена шарового крана зависит от производителя, давления РУ, диаметра ДУ и года выпуска (новая, складское хранение, после ревизии). Всегда на складе краны Ду-20 производства заводов Украины, Китая, России, Польши, Испании, Португалии, Турции, Словакии, торговых марок BREEZE, LD, INTERVAL. Все оборудование и узлы проходят испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: кран Ду-20 с электроприводом или ручной с редуктором, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости нужной модели крана Ду-20 – обратитесь к менеджеру или отправьте запрос на почту.
