Кран Маевского: принцип работы, технические характеристики, как установить и спустить воздух из радиатора

Кран Маевского: принцип работы, технические характеристики, как установить и спустить воздух из радиатора

Причиной неэффективной работы обогревательной системы может стать чрезмерное скопление воздуха в батареях. Определённый объём воздуха проникает в систему и остаётся в отдельных её участках, тем самым мешая беспрепятственному движению жидкости.

Здесь может выручить установка крана Маевского, с применением которого с лёгкостью удаляется лишний воздух из системы обогрева, а количество жидкости при этом остаётся прежним.

Кран Маевского

Ручной кран Маевского

Как работает

Кран Маевского по госстандартам относится к категории запорных клапанов и именуется игольчатым радиаторным воздушным клапаном.

Такие воздухоотводчики могут быть различных конструктивных решений, поэтому выбор прибора можно сделать исходя из места его крепления (для удобства).

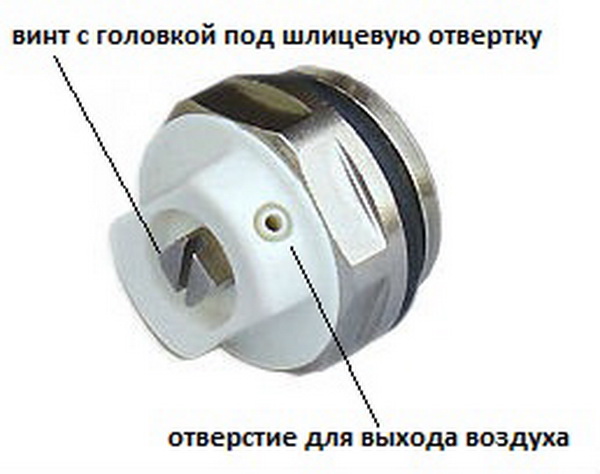

Стандартное устройство крана Маевского заключается в паре элементов:

  • конический винт;
  • корпус.

Детали находятся близко друг к другу из-за калибровки. Из-за этого в закрытом положении кран крепко сдерживает жидкость. Отверстие для воздушного стравливания находится в боковой части корпуса.

Производится такой клапан обычно из латуни, так как этот сплав характеризуется хорошей стойкостью к коррозийным процессам, а это, в свою очередь, даёт гарантию на долгий срок эксплуатации. Кран Маевского (смотря какая конструкция) может открываться вручную, профессиональным ключом либо отвёрткой.

Кран Маевского сконструирован таким образом, чтобы неудобно было брать воду из него.

В системе обогрева вертикального типа, что включает в себя нижний трубопровод водяной подачи и верхнюю нить отвода жидкости. Воздухоотводчики имеют все устройства, что расположены на верхнем этаже. Такие клапаны выбираются по диаметру и вклиниваются в верхние футорки батарей.

Как установить и спустить воздух

Теперь стоит разобраться, как установить кран Маевского.

Переходник для крана Маевского

Переходник на кран Маевского

Выполнить это просто и без вызова мастера. Всё, что необходимо, это достать заглушку сбоку, что вкручена на радиаторе. После всего остаётся лишь установить кран в отверстие заглушки .

В системе обогрева горизонтального типа воздухоотводчик монтируется на каждой батарее.

На полотенцесушителе, где подразумевается боковое подключение, крепят тройник. Устанавливается он вертикально, отверстие крана нужно направить от стены.

Установка крана Маевского на радиаторе необходима в том случае, если в системе обогрева есть места, что находятся ниже, чем верхняя ось подсоединения прибора. В данном положении самостоятельный выход воздуха невозможен.

В будущем местные проблемы могут возникать из-за просачивания воздуха в систему, что происходит в процессе её работы, скапливания в теплоносителе воздушных пузырьков.

В обязательном порядке стоит проводить удаление воздуха сразу после монтажа обогревательной системы, так как в начале работы в радиаторах пробки возникают по-любому. Также необходимо осуществлять данную работу при запуске обогревательной системы после летнего периода.

Причиной образования воздуха может стать и выделение водорода в момент коррозии частей сети из металла. Батареи из алюминия без специального покрытия внутренней стенки стабильно выделяют водород в жидкость, вступая с ним в химреакцию.

Принцип работы по отводу воздуха из системы обогрева можно описать в следующих пунктах:

  1. Для начала нужно подготовить ёмкость для жидкости и тряпку.
  2. Если воздух скопился – удалить. Кран Маевского вручную, с применением ключа или отвёртки поворачивается единожды против часовой стрелки. Воздушные массы будут издавать шипение и удаляться из радиатора. Скопленного воздуха слишком много? Значит кран можно повернуть ещё чуть-чуть. В открытом положении он оставляется до того момента, пока из отверстия не начнёт просачиваться жидкость, а воздух прекратит выходить.
  3. Теперь запорный клапан можно закрывать. Если в обогревательной системе есть насосы для принудительной циркуляции теплоносителя , то за некоторое время до проведения работ по воздушному стравливанию, их требуется отключать. Иначе пробку достать полностью не получится.
Читать статью  Соединительные детали трубопроводов — виды и особенности

Ручной клапан обычно не устанавливается на больших магистралях, где скопление пробок воздуха происходит регулярно. Для данных систем применяются другие устройства по отводу газов.

Технические характеристики

Кран Маевского выполняет единственную функцию по отводу воздуха из обогревательной системы, поэтому выбрать его по параметрам не доставит сложностей. Стоит только взять на заметку, что клапан должен подходить системе обогрева. Для сети в загородном домике будут годны разные модели, а для квартиры лучше подобрать исходя из давления и температуры. Данные характеристики можно узнать у специальной организации.

Приведём технические характеристики крана Маевского согласно ГОСТа.

Рабочая среда Может быть двух типов, и в связи с этим существуют клапаны, работающие с жидкостями – питьевой или технической водой и другими неагрессивными жидкостями, и воздушные клапаны для пара и сжатого воздуха.
Рабочая температура Многие устройства работают при температуре +100-120 °С. Но есть модификации, которые работают с теплоносителями до +150 °С.
Давление У многих равно 10 атмосфер. Если давление в отопительной системе выше, что бывает редко, специалисты советуют устанавливать кран Маевского, который в силах выдержать 16 атмосфер. Иногда можно увидеть маркировку Ру, что означает номинальное давление, которое для трубопроводного устройства по ГОСТ 356-80 соответствует значениям 1,0 и 1,6 МПа соответственно. Это стабильное давление жидкости, выдерживаемое воздухоотводчиком в период всего времени эксплуатации.
Тип резьбы Может быть двух видов: внутренним и внешним. Внешний может составлять 1, ½ или ¾ дюйма. В маркировке такие клапаны будут иметь обозначение Ду 25, Ду 15 и Ду 20 соответственно, где цифры обозначают присоединительный размер в миллиметрах. Метрическая резьба может составлять 10 мм с шагом резьбы 1 мм. Обозначение в маркировке М10х1.
Материал корпуса Обычно это сталь 20 (конструкционная углеродистая) или латунь. Данные материалы меньше всего поддаются реакции и коррозии, поэтому выбор остановлен именно на них. Это же повышает срок эксплуатации изделий.
С данной характеристикой связан и класс герметичности. Не каждая компания-изготовитель его указывает, поэтому надо помнить, что по ГОСТ 9544-93 для крана Маевского это должен быть класс А (без видимых протечек).

Автоматический кран Маевского

Ручной клапан довольно прост в применении, трудностей не появляется даже у тех, кто никогда ранее не интересовался ремонтом систем обогрева. Однако в местах со стабильным завоздушиванием системы, логично крепить кран с автоматизированной функцией воздухоотвода. Причиной проблемы чрезмерного появления воздуха может стать неправильная установка труб обогрева. Автоматический воздухоотводчик позволяет не выполнять удаление воздуха всё время вручную. Особенно удобной такая модель является при монтаже в трудоёмких местах.

Автоматический кран Маевского для радиатора

Автоматический кран Маевского

Читать статью  Как установить кран для фильтра для воды

Конструктивные особенности воздухоотводчиков автоматического типа могут быть разными, однако работа остаётся аналогичной. В корпусе есть пустое место с пластмассовым поплавком. Он с помощью флажка давит на шток с пружиной, тогда доступ к атмосфере открывается, а воздух удаляется. При заполнении полости жидкостью, поплавок давит на шток, тем самым закрывая отверстие и исключая вытекание жидкости.

Чтобы ремонтные работы при поломке либо замене старого крана было проводить легче, на устройство крепится отсекающий клапан. Его стоит вкрутить в систему обогрева, затем накрутить воздуховой отводчик. Кран давит на флажок на клапане и тем самым не даёт возможности протечки жидкости.

Такие автоматизированные приборы можно найти в профессиональных магазинах в огромном количестве. Можно увидеть радиаторные, угловые, специальные, прямые воздухоотводчики. Поэтому подобрать данный прибор можно для любой системы обогрева.

Как выбрать

Чтобы сделать правильный выбор крана Маевского, стоит взглянуть на состояние и возможности установленной системы обогрева, а также на особенности расположения батарей.

Стандартные ручные модели могут крепиться почти везде.

Что для вращения винта управления будет нужно немного пространства. Для работы с отвёрткой либо пассатижами нужно больше места.

Если вы применяете ключ для воздухоотводчика – меньше места. На конструкции батареи пространство может быть любым.

Воздухоотводчики с автоматической функцией могут быть удобны как раз в таких случаях с ограниченным доступом к батарее. Но помните, что автоматические модели специалисты не советуют монтировать в домах с централизованной отопительной системой. Часто в данных домах теплоноситель имеет много примесей, поэтому отверстие крана быстро забивается. Прибор приходится чистить регулярно раз в месяц, а может и чаще.

Кроме всего, сбои в подаче жидкости при центральной сети происходит очень часто, по сравнению с автономным обогревом, из-за этого в данной системе скапливается много воздуха.

Работы по воздушному стравливанию через отверстие 2 мм может занимать уйму времени.

Кран Маевского латунный

Кран Маевского из латуни

Именно поэтому не советуется монтировать автоматизированные модели на батареи из чугуна старого образца. Для них стоит применять другие модификации в корпусе из латуни. Данный прибор выдерживает высокую температуру +150 °С и может функционировать в системах с жидким теплоносителем и с паровым.

Воздуховые отводчики с предохранительным клапаном стоит монтировать в системы из поливинилхлоридных труб. Такие устройства чувствительны к сильным ударам воды, а крепёж крана исключит разрыв системы. Плюс ко всему такие модели эффективно работают в централизованных отопительных сетях, где время от времени могут происходить резкие перепады давления.

Кран Маевского – это полезное устройство вещь для систем отопления, где периодически происходит завоздушивание. Он повышает эффективность обогрева и тем самым вносит свой вклад в комфортное и уютное проживание.

Автоматический воздухоотводчик просто незаменим в сетях с постоянным скапливанием воздуха. Установка устройства не отнимает много времени и сил, а также не требует специальных навыков от владельца.

Теперь вы знаете, для чего нужен современный кран Маевского, как спустить воздух из системы обогрева и что нужно для спуска воздуха.

Все выполняется очень легко, и система довольно проста. У вас не должно возникнуть вопросов, как поменять кран Маевского на батарее и как пользоваться им.
