Как подобрать и установить шаровый кран
Присоединительные размеры и рекомендации по монтажу кранов шаровых
Краны шаровые серии ВД производства АО «АРМАТЭК» являются фланцевыми.
Присоединительные размеры кранов соответствуют ГОСТ 33259-2015 (тип 01 или тип 11, исполнение В, ряд 1).
Выбор фланцев происходит в соответствии с давлением рабочей среды. Краны шаровые PN 1,6 МПа комплектуются фланцами на PN 1,6 МПа, краны шаровые PN 4,0 МПа комплектуются фланцами на PN 4,0 МПа.
Для правильного и удобного подбора комплектов крепежа рекомендуем воспользоваться данными таблицы.
Для монтажа кранов шаровых необходимо использовать резьбовые болты и шпильки ГОСТ 22042-76, ГОСТ 7798-70.
Рекомендуемые болты и шпильки для монтажа шаровых кранов
DN, мм | Размеры болтов (ГОСТ 7798-70) | Размеры шпилек (ГОСТ 22042-76) | ||||||
---|---|---|---|---|---|---|---|---|
PN, МПа | Кол-во | PN, МПа | Кол-во | PN, МПа | Кол-во | PN, МПа | Кол-во | |
1,0 | 1,6 | 2,5 | 4,0 | |||||
15 | М12х45 | 8 | М12х45 | 8 | М12х55 | 8 | М12х70 | 8 |
20 | М12х50 | 8 | М12х55 | 8 | М12х55 | 8 | М12х70 | 8 |
25 | М12х50 | 8 | М12х55 | 8 | М12х55 | 8 | М12х70 | 8 |
32 | М16х55 | 8 | М16х70 | 8 | М16х70 | 8 | М16х100 | 8 |
40 | М16х70 | 8 | М16х70 | 8 | М16х70 | 8 | М16х100 | 8 |
50 | М16х70 | 8 | М16х80 | 8 | М16х80 | 8 | М16х100 | 8 |
65 | М16х70 | 8 | М16х80 | 8 | М16х80 | 16 | М16х100 | 16 |
80 | М16х70 | 16 | М16х80 | 16 | М16х80 | 16 | М16х100 | 16 |
100 | М16х70 | 16 | М16х80 | 16 | М20х90 | 16 | М20х120 | 16 |
125 | М16х80 | 16 | М16х80 | 16 | М24х100 | 16 | М24х130 | 16 |
150 | М20х90 | 16 | М20х90 | 16 | М24х100 | 16 | М24х130 | 16 |
200 | М20х90 | 16 | М20х100 | 24 | М24х100 | 24 | М27х160 | 24 |
Каждая единица болта комплектуется Шайбой ГОСТ 6402-70 — 1 шт., Шайбой ГОСТ 11371-78 — 1 шт. и Гайкой ГОСТ ISO 4032-2014 — 1 шт. Каждая единица шпильки комплектуется Шайбой ГОСТ 6402-70 — 2 шт., Шайбой ГОСТ 11371-78 — 2 шт. и Гайкой ГОСТ ISO 4032-2014 — 2 шт. Шаровые краны комплектуются фланцами по ГОСТ 33259-2015 (тип 01 или тип 11, исполнение В, ряд 1). Шаровые краны серия ВД на давление 4МПа комплектуются фланцами только по ГОСТ 33259-2015 (тип 11, исполнение В, ряд 1)
- Перед установкой крана трубопровод должен быть очищен от грязи, песка, окалины и т.д.
- Перед тем как приступить к монтажу убедитесь, что кран не будет испытывать нагрузку от трубопровода, присоединительные концы трубопровода подведены без перекосов, трубопровод имеет необходимые опоры.
1. Подготовка трубопровода перед монтажом кранов
- Перед установкой крана трубопровод должен быть очищен от грязи, песка, окалины и т.д.
- Перед тем как приступить к монтажу убедитесь, что кран не будет испытывать нагрузку от трубопровода, присоединительные концы трубопровода подведены без перекосов, трубопровод имеет необходимые опоры.
2. Установка крана на трубопроводе
Для фланцевого присоединения:
- Между фланцами и краном необходимо устанавливать межфланцевые прокладки. (Рис. 1)
- При установке посадить кран между двумя фланцами, вставить прокладки, в отверстия фланцев, вставить болты, отцентрировать кран между фланцами, произвести предварительную затяжку болтов. Выставить кран с фланцами по оси трубопровода. Прихватить фланцы сваркой к трубопроводу. Извлечь кран из межфланцевого пространства.
- ВНИМАНИЕ. Категорически запрещается производить приварку фланцев к трубопроводу, когда кран посажен между фланцами, т.к. могут иметь место повреждения уплотнительных поверхностей от высокой температуры. (Рис. 2)
- После удаления крана произвести окончательную приварку фланцев, затем дать узлу охладиться.
- При установке крана на трубопровод необходимо, чтобы магистральные фланцы были приварены без перекосов. (Рис. 3)
- Убедитесь в том, что на составной корпус крана не будет оказываться нагрузка от трубопровода.
- Посадить кран с прокладками на место, отцентрировать его, вставить болты.
- Открыть проходное отверстие до конца, повернув шар в положение «ОТКРЫТО».
- Осторожно и равномерно произвести затяжку болтов по перекрестной схеме, фланцы при этом должны сохранять параллельное положение.
- Затяжка болтов гайками на магистральных фланцах трубопровода производится равномерно, без перекосов и перетяжек.
- При монтаже крана необходимо дополнительно руководствоваться общими техническими условиями на изготовление, приемку и монтаж агрегатов и указаниями в технических условиях для каждого агрегата.
- Перед пуском системы необходимо очистить трубопровод от посторонних предметов. Возможность попадания посторонних предметов во внутреннюю полость крана должна быть исключена.
Для муфтового присоединения:
Для муфтового присоединения рекомендуется использовать сгоны ГОСТ 8969-75. (Рис. 4)
Для приварки встык:
- Для приварки кранов предпочтительно использовать электросварку. Для кранов до DN 150 мм возможно применение газовой сварки. (Рис. 5)
- Корпус считается перегретым, если температура поверхности корпуса у седла крана при сварке превышает 90 °С. При необходимости, для охлаждения корпуса крана, используйте влажную ткань.
- Во время приварки на горизонтальном трубопроводе, кран должен быть полностью открыт.
- Во время приварки крана в вертикальном положении рекомендуется при приварке верхнего конца кран открыть, при приварке нижнего конца патрубка кран закрыть (во избежание возникновения тяги).
Внимание!
Категорически запрещается выполнять перемещение шара сразу после сварки (необходимо дождаться остывания крана).
Как подобрать и установить шаровый кран
Шаровый кран подбирается под имеющийся трубопровод и место установки. Выбор ведется:
- по размеру резьбы,
- виду резьбы,
- размеру ручки,
- качеству материалов и изготовления.
В результате качественный кран должен быть установлен так, чтобы им было удобно пользоваться, а монтаж оказался надежным.
Размер
В бытовых домашних сетях водоснабжения и отопления в большинстве случаев применяются трубы ½ дюйма и ¾ дюйма.
Это соответствует значениям:
- ½ дюйма — «20 мм полипропилен» и «16 мм металлопластик»
- ¾ дюйма – «25 мм полипропилен» и «20 мм металлопластик».
Шаровый кран должен соответствовать по размеру трубопроводу.
Как определить размер труб и крана
1 дюйм равен 25,4 мм. Соответственно, ½ дюйма, примерно, — 13 мм, а ¾, примерно, — 20 мм.
- Нужно взять линейку, штангенциркуль, и замерить наружный диаметр трубопровода. Если значение для стальных и металлопластиковых труб окажется равным 15 – 16 мм, то это соответствует ½ дюйма (размер резьбы, внутренний диаметр). Для полипропилена — это 20 мм, так как стенки трубы толще.
Размер крана – обратить внимание
Нужно обратить внимание, что в целях экономии, производители иногда делают проходное сечение внутри крана меньше, чем резьба. Так, при резьбе на краях равной ¾ дюйма, проходное сечение крана может соответствовать ½ (обозначается DN15). А при резьбе 1 дюйм – ¾ (обозначается DN20).
Т.е. кран окажется узким местом в трубопроводе. Допустимо ли экономить и ставить устройство с повышенным сопротивлением? Или лучше купить полноразмерное устройство, пусть дороже…
Какие обозначения на шаровом кране
- На корпусе имеется обозначение типа устройства. КШММ – кран шаровой запорный, «ММ» означает уплотнение в затворе металл-по-металлу, без обозначения после «КШ» —мягкое (металл-полимер или металл-эластомер).
- Цифрами указывается внутренний диаметр крана номинальный. Можно обнаружить: 12мм – DN12, 15мм – DN15, 20мм – DN20, 25мм – DN 25.
- Цифрами указывается диаметр резьбы в дюймах.
- Указывается номинальное давление в МПА.
Определяется место установки на трубе
Нужно определить место установки и насколько краном удобно пользоваться. На горизонтальных трубах устройство устанавливается ручкой вверх с допустимым ее наклоном на 45 град.
В любом случае нужно обратить пристальное внимание на вопросы.
- Как будет навинчиваться кран на подводящую резьбу и как состыковать кран со следующей резьбой, как действовать при этом ключами.
- Как будет человек управлять краном, какой длины применить ручку.
Наружная или внутренняя резьба
Краны могут быть только с наружной или только с внутренней резьбой по краям, или с резьбой наружная/внутренняя. Подбор ведется по факту наличия определенного вида резьб на трубопроводе.

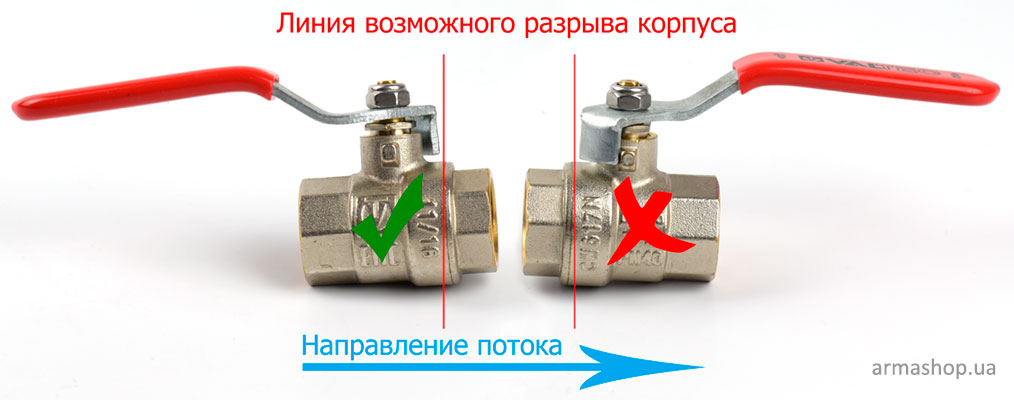

В отдельных моделях кранов указывается стрелкой направление движения жидкости. Поэтому учитывается еще и этот параметр. Но большинство не имеют обозначений – их можно ставить как угодно.
Шаровый кран к пластиковому трубопроводу
Сейчас в большинстве случаев прокладываются полипропиленовые или металлопластиковые (пластиковые гибкие) трубы.
- Запорная арматура должна легко демонтироваться с трубопровода. Поэтому она стыкуется на резьбе.
Применяются переходники с пластика на металлическую резьбу – американки. Они должны приобретаться вместе с краном для стыковки к пластиковому трубопроводу и соответствовать крану по резьбе – «наружная/внутренняя».
Впаиваемые устройства в пластиковом корпусе подходят лишь в качестве страховочных, которыми пользуются крайне редко, несколько раз за весь срок службы, например, для отключения подачи воды на унитаз, для отключения электробойлера…
Качество крана
Обычно хорошая торговая организация старается не продавать изделия, которые сразу выходят со строя. Хороший кран дешевым не бывает. В нем должны применяться цветные металлы, которые не поддаются коррозии. Они не магнитятся, что можно проверить магнитом. Так, шарик хорошего крана должен быть из латуни.
- Нормальный продавец, спросит об условиях эксплуатации, и поможет подобрать кран по размеру резьбы, виду резьбы и качеству материалов.
Льняная подмотка
Металлические резьбы на трубопроводах уплотняются льняным волокном или специальной сантехнической нитью. Подмотка выполняется слоем умеренной толщины, а волокно обязательно смазывается спец смазкой, но можно применить и подсолнечное масло (так как оно не агрессивное).
Затяжка ведется ключами со средним усилием. Кран проворачивается на резьбе в нужное положение ручки. Американки предварительно стыкуются с краном, затем прикручиваются к пластиковому трубопроводу.
Не рекомендуется для металлических резьб применять фум-ленту, особенно при стыковке крана. Последующий проворот по металлической резьбе, уплотненной фум-лентой, обычно разуплотняет соединение, и оно дает течь.
