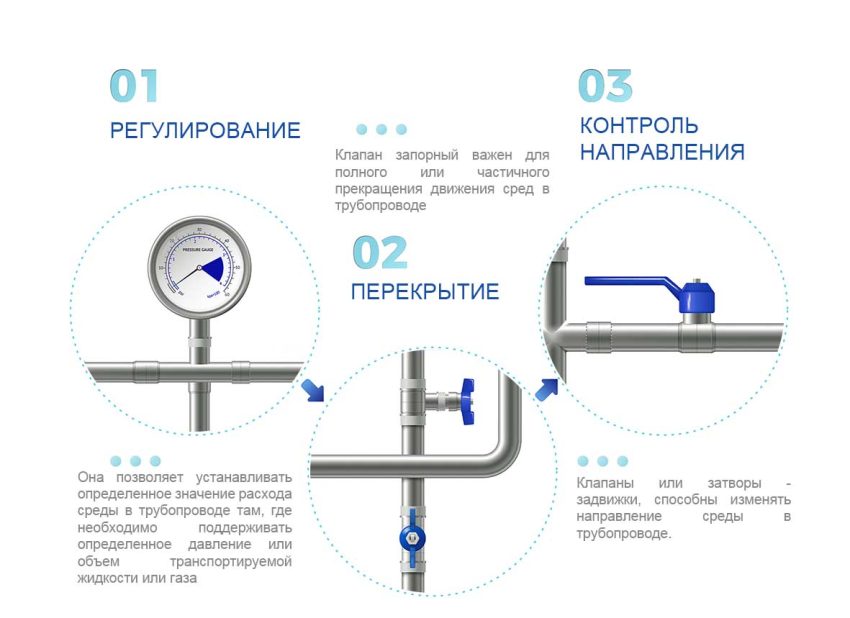

Запорная арматура для трубопроводов предназначена для регулировки потока жидкости, перемещаемой по трубе – отключать его, запускать и перенаправлять. Разбираемся в особенностях этих деталей, специфике их работы в рамках трубопроводной системы, классификации и отличиях одной группы устройств от другой, а также изучим главные свойства, параметры выбора и правила эксплуатации при монтажных работах.

Специфика устройства запорной арматуры – общая информация, классификация и виды

Запорная арматура – это специальные устройства, которые используется в трубопроводах. Их конструкция сделана таким образом, чтобы уменьшать диаметр просвета трубы, или совсем его перекрывать. Это используют для регулировки циркуляции внутреннего потока, а также для его распределения или смешивания.

Для тех или иных видов работ подбирается определённая конструкция устройств. Поэтому чтобы понять специфику их работы, рассмотрим виды и классификацию запорной арматуры для трубопроводов.

Различают 6 групп запорной арматуры, разница которых состоит в назначении:

1. Устройства общего предназначения. Применяются обычно в городских сетях и системах газо- и водоснабжения.
2. Спецустройства для сложных условий работы. Используются при повышенных и пониженных температурах, токсичности и радиоактивности и пр.
3. Целевая. Для случаев, когда использование трубопровода предусматривает определённый технический регламент, отличающийся от стандартных требований.
4. Сантехническая. Применяется в бытовых условиях.
5. Судовая. Эта группа разрабатывается под определённые условия эксплуатации на судах разного назначения.
6. Уникальная. Такие устройства производятся только для экспериментальных целей по заказам конкретных производственных организаций.

Хотя каждая из групп отличается назначением, конструкция устройств имеет общие черты. Все они изготовлены в герметичном корпусе, внутри которого расположен запорный узел (именно от него устройства получили своё общее название).

По способу запирания потока, арматура трубопроводная разделяется на такие 5 разновидностей:

• чугунные задвижки – такие арматуры оснащены корпусом из нержавеющей стали;
• запорные вентили – устройства подобного типа также подразделяются ещё и на запорно-регулирующие;
• предохранительные – эти изделия предназначены для защитной функции;
• краны – подходят для использования в системах водоснабжения различных типов;
• дисковые затворы – внутри такого устройства запорный узел выполнен в виде диска.

Главная задача для конструкции запорной арматуры – перекрыть трубопровод движением внутреннего узла. Это может быть как винт, так и различные специальные задвижки.

Важно знать! Несмотря на различия в конструкции, внутренний узел имеет схожее схематическое строение. Обычно это деталь, состоящая из двух элементов. Первый (неподвижный) называется седлом, а второй – механизмом. Работа узла основана на соприкосновении механизма с уплотнительными поверхностями, которые обычно расположены на седле – именно это действие и преграждает поток жидкости.

Что такое запорная арматура для трубопроводов: классификация по применению

Один из самых многочисленных классов устройств составляет запорная арматура для бытовых трубопроводов. Группа представляет собой различные вентили и краны, использующиеся всеми людьми в повседневной жизни. Сюда входит запорная арматура для отопления, для кухонных трубопроводов и т.д.

Смотрите также:

Каталог компаний, что специализируются на проектировании и монтаже водопровода и канализации

Различают также и другие виды трубопроводной арматуры:

• Предохранительная. Если в результате сбоя в системе повышается давление, то предохранительная арматура срабатывает автоматически и уравновешивает показатели.
• Защитная. Аналогичная по функционалу предыдущей. Но если предохранительная срабатывает на выброс внутренней среды, то вторая действует непосредственно с жидкостью внутри – для её работы не требуется опустошение содержимого трубопровода.
• Регулирующая арматура. Включает в свою группу различные клапаны, отвечающие за уровень давления (конструкция таких арматур сама по себе не способна осуществлять регулировочную функцию, поэтому она дополнена различными задвижками);
• Распределительно-смесительная. Название говорит само за себя – это смешивание и распределение жидкости;
• Контрольная. Применяется для изготовления измерительных приборов;
• Фазоразделительная. Разделяет несколько видов рабочих сред (к примеру, маслоотделитель и пр.).

Важно знать! Чаще всего конструкция арматуры запорного типа предназначена для работы в открытом, или закрытом положениях. Если «заставить» её выполнять и другие функции (например, открыть наполовину, чтобы уменьшить давление воды), то при этом будет происходить более быстрое стирание или деформация внутренних элементов.

В дренажных системах применяется запорная арматура сразу двух типов. Первая, непосредственно, запорная, а вторая служит для регулировки. Для долгого срока службы важно использовать их по назначению, т.е. регулировочной не перекрывать, а запорной не регулировать.

На заметку! Виды арматуры также включают в себя клиновые, дисковые и параллельные. Первые предназначены для канализаций, вторые – для больших труб, а третьи способны выдерживать большое давление и высокие температуры.

Особенности запорной трубопроводной арматуры: разница в способах соединения

Ещё один критерий, разделяющий трубопроводные арматуры на две большие группы – это конструкция – фланцевая и бесфланцевая.

В первой группе для крепления к трубам уже есть уже готовая деталь, которая выполняется в различных формах – чаще всего используется круг и квадрат, реже треугольник.

Читайте также:

Разновидности дачного водопровода, нюансы его сооружения, требуемые материалы и устройства

Вторая группа не менее разнообразная – здесь есть модели, которые крепятся сваркой, резьбой или цапками.

На заметку! Неприварная арматура, благодаря особенностям конструкции, ещё называется разъёмной и обычно крепится резьбой различного исполнения. Приварную арматуру, соответственно, при демонтаже невозможно снять руками – её можно только срезать специальным инструментом – болгаркой.

Если отдельно говорить о конструкции всех видов запорных арматур, то следует отметить имеющиеся общепринятые нормы их изготовления. В первую очередь, это касается корпуса изделия. Самые качественные арматуры выполнены из чугуна или стали. Средний ценовой сегмент – это латунные изделия, реже – алюминиевые. Более дешёвый вариант – пластик.

Внимание! Выбор материала самого затвора напрямую зависит от условий эксплуатации, ведь надо обеспечить как герметичность, так и устойчивость к износу. Выполняются эти элементы из металлических сплавов, резины, графита, текстиля и пр.

Видео описание

В этом видео наглядно показаны все виды запорной арматуры:

Читайте также:

Греющий кабель для водопровода: виды проводов, методы монтажа

Выбор и монтаж запорной арматуры для трубопроводов

Что учитываем при выборе запорно-регулирующей арматуры:

• тип трубопровода – каждый из них имеет свои особенности конструкции и, чтобы не ошибиться в выборе, важно знать конкретный тип;
• параметры – как трубопровода в целом, так и крепления арматуры в частности – здесь нужно учитывать общие габариты, вес и другие свойства;
• рабочая среда – разные виды арматуры на трубопроводах предназначены для определённых жидкостей или газов – если нарушить установленные производителем нормы, устройство просто выйдет из строя.

Перед заменой трубопроводной арматуры надо обратить внимание на форму сечения, диаметр, соединительную часть. Здесь действует только правило полного совпадения элементов. Например, если труба круглая, аналогичной должна быть и конструкция крепления устройства.

Существует также ряд правил, которые важно выполнять уже непосредственно при работе с запорными арматурами:

• отключить участок – перед любыми работами система должна остаться пустая;
• подготовка элементов – все составляющие детали требуют предварительной очистки и подготовки (если это сварка, то стыки должны быть зачищены);
• ровные поверхности – с ними банально проще работать;
• опорные детали – если запорная арматура большого веса, то необходимо дополнительно приобрести элементы для опоры;
• равномерная затяжка – её можно замерить и сделать только при наличии специального инструмента;
• открытый затвор – только в таком состоянии можно производить сварочные работы трубопровода.

Также при монтажных работах с использованием различных запорных устройств важно придерживаться указаний касательно направления водяного потока. Обычно, определяющие значки в виде стрелочек имеются на корпусе арматуры, или надо смотреть инструкцию.

Внимание! Если нет опыта соответствующих работ, то не рекомендуется выполнять монтаж или ремонт самостоятельно – лучше всего вызвать мастера – это быстрее и качественнее.

Видео описание

В этом видео показан монтаж задвижки весом 640 кг «народными» методами:

Читайте также:

Декоративный садовый кран: функциональное украшение

Коротко о главном

Трубопровод уже давно вошёл в обиход, став основной частью быта всех людей. Одна из деталей, имеющих ведущее значение в трубопроводных конструкциях, это запорная арматура. Устройство представляет собой некий регулятор с подвижными клапанами. Находясь внутри трубопровода, они направляют, останавливают, смешивают проходящую в нём жидкость или газ.

Запорная арматура для трубопровода делится на множество видов и типов. Такая многогранная классификация обязана широкому спектру материалов корпуса, способам соединения, форме и пр. Также здесь большую роль играют условия эксплуатации, для которых предназначена деталь.

Важно при выборе устройства обращать внимание на тип трубопровода, параметры самой детали. Они должны между собой соответствовать. Следует помнить, что важнейшее условие функционирования этой детали – герметичность. А для этого необходима ровная поверхность (если вмонтировать устройство в трубу с дефектами, герметичность будет нарушена).

Каждое устройство имеет свою специфику и характеризуется определёнными особенностями. Для монтажа/демонтажа и ремонта таких устройств необходимо обладать определёнными знаниями, умениями и наработанными навыками. Поэтому такие ремонтные работы не рекомендуется делать самостоятельно.
