Клапан (вентиль) — вид трубопроводной арматуры, предназначенный для перекрытия или регулирования потока рабочей среды. Запирающий или регулирующий рабочий элемент клапана (вентиля) перемещается параллельно оси потока рабочей среды. Клапаны применяются для жидких и газообразных сред с широким диапазоном рабочих параметров: давления — от вакуума 5•10−3 мм рт.ст. до 2500 бар, температуры — от -200°C до +600 °C. Клапаны (вентили) используются на трубопроводах относительно небольших диаметров. Усилие по управлению клапанов больших диаметров существенно возрастает. Помимо этого, при увеличении диаметра клапана, необходимо усложнять конструкцию запирающего рабочего элемента для обеспечения правильной посадки затвора на седло корпуса. Существуют различные модификации клапанов (вентилей), отличающиеся друг от друга типом крепления к трубопроводу (муфтовое, фланцевое и под приварку), устройством запорного элемента и направлением потока рабочей среды Подробнее

Классификация клапанов (вентилей) по направлению потока рабочей среды:

По конструкции корпуса и расположению на трубопроводе (связанным с направлением потока рабочей среды) запорные клапаны делятся на три группы:

  • проходныеклапаны — направление потока среды на входе и выходе одинаковое. Ось выходного патрубка может быть смещена параллельно входному патрубку. В таком клапане поток среды в корпусе делает как минимум два поворота на 90 о , что приводит к высокому гидросопротивлению и появлению застойных зон в корпусе;
  • угловые клапаны — в этих клапанах поток поворачивает на 90°, но один раз, что позволяет снизить гидросопротивление. Недостатком таких клапанов является то, что область их применения ограничивается поворотными участками трубопроводов;
  • прямоточные клапаны — в них, как и в проходных, направление потока сохраняется, но ось шпинделя расположена не перпендикулярно, а наклонно к оси прохода. Такая конструкция позволяет существенно спрямить поток и уменьшить гидросопротивление, однако при этом увеличивается ход затвора, строительная длина и масса изделия.

Классификация клапанов (вентилей) по типу затвора:

тип затвора

Тип клапана

Разновидности

клапанов

Примеры клапанов

Сальниковые запорные клапаны

Уплотнительные поверхности тарельчатого затвора могут быть плоскими или конусными, в последнем случае седло в корпусе выполняется в виде фаски. Плоские уплотнения позволяют изготавливать их из различных металлов и неметаллических материалов. Они хорошо работают в жидких и газообразных средах, не содержащих взвешенных частиц. Конусные уплотнения, металл по металлу, используются для клапанов на высокие давления со взвешенными частицами в рабочей среде.

Конический затвор применяется в клапанах номинальным диаметром не более 25, для номинальных давлений от 16 МПа и выше. Такие клапаны называются игольчатыми.

Как и другие виды запорной арматуры, запорные клапаны (вентили) применяются для полного перекрытия своего проходного сечения, а, следовательно, потока рабочей среды; то есть запирающий элемент, которым в запорном клапане чаще всего является золотник, в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто».

Клапаны (вентили) запорные, сальниковые. Принцип работы:

Вентиль запорный 14с20п

Клапан запорный 15кч14п

Клапан запорный 15нж11бк

Конструкция клапана сальникового

В сальниковом клапане (вентиле) герметичность соединения крышки клапана с подвижной деталью затвора обеспечивается сальниковым устройством.

Сальниковое устройство клапана представляет из себя сальниковую камеру, в которой находится уплотнитель — сальниковая набивка.

В клапанах (вентилях) с диаметром проходного отверстия до 50 мм уплотнение чаще поджимается нажимной втулкой, для оборудования больших диаметров уплотнение сальника достигается использованием откидных либо анкерных болтов с гайками.

Применение ходовой резьбы, обладающей свойствами самоторможения, не позволяет оставлять затвор в любом положении с уверенностью, что это положение сохранится и не будет самопроизвольно изменяться под действием давления среды. Использование резьбы заставляет использовать существенные усилия на маховике для управления клапаном. Клапан запорный сальниковый создает хорошие условия для надежной герметичности запорного органа в закрытом состоянии. В связи с этим клапаны запорные сальниковые получили широкое распространение в запорной арматуре.

Читать статью  Как маркируют задвижки

Читать статью Как приварить фланец к трубе ровно

Достоинства сальниковых клапанов (вентилей):

  • возможность изготовления сальниковой набивки из различных материалов, позволяющих обеспечить хорошее уплотнение в широком спектре рабочих давлений и температур;
  • простота конструкции;
  • ремонтопригодность;
  • низкая стоимость клапана для диаметров до Ду50;
  • быстрое перемещение затвора;
  • возможность технического обслуживания и ремонта в процессе эксплуатации, без демонтажа с трубопровода;
  • длительный срок эксплуатации арматуры в условиях коррозионной и химически агрессивной среды, повышенной температуры и рабочего давления.

Недостатки сальниковых клапанов (вентилей):

  • большое гидравлическое сопротивление;
  • при больших диаметрах клапанов усилие на шпинделе возрастает настолько, что клапан становится трудноуправляемым;
  • наличие застойных зон, где накапливаются содержащиеся в циркулирующей жидкости механические примеси;

Клапаны (вентили) запорные, сильфонные. Принцип работы:

Клапан сильфонный 14нж19п

Клапан сильфонный 15п56п1

Конструкция сильфонного клапана

В сильфонной арматуре уплотнение подвижных элементов относительно внешней среды обеспечивается сильфонным узлом. Главным его элементом является сильфон — гофрированная металлическая трубка. Сильфон при помощи сварки или пайки соединяется с верхними или нижними кольцами (или деталями другой формы), образуя так называемую сильфонную сборку. Сильфонная сборка своей верхней частью неподвижно и герметично соединяется с корпусными деталями арматуры, а нижней — со штоком или золотником клапана. Поступательное перемещение штока для управления золотником происходит внутри сильфона, который может изменять свою длину за счёт деформации гофров.

Сильфонные клапаны используются для работы в таких средах, утечка которых в окружающую среду недопустима. Преимущество таких клапанов перед сальниковыми — исключение утечки рабочей среды в атмосферу в пределах срока службы сильфонного узла. Но это преимущество достигается путём существенного усложнения конструкции и соответственно более высокой стоимости клапана. Кроме того, ремонт сильфона клапана представляет собой сложную операцию и на практике не производится.

Достоинства сильфонных клапанов (вентилей):

  • отсутствие сальникового узла;
  • отсутствие утечки рабочей жидкости во внешнюю среду;
  • длительный срок эксплуатации арматуры в условиях коррозионной и химически агрессивной среды, повышенной температуры и рабочего давления.

Недостатки сильфонных клапанов (вентилей):

  • клапан не ремонтируется;
  • высокая цена клапана;

Мембранные клапаны (вентили):

Клапан мембранный 15ч75п1

Клапан мембранный 15ч76п2м

Вентиль диафрагмовый 15ч93эм

Клапан гуммированный 15ч73гм

Устройство клапана мембранного

  1. Корпус; 2. Шток; 3. Мембрана.

В мембранной арматуре внешнее уплотнение обеспечивается при помощи мембраны, изготовленной в виде упругого диска из эластичных материалов (резина, фторопласт, полиэтилен и др.). Профиль мембраны позволяет в центральной её части осуществлять возвратно-поступательное движение, достаточное для закрывания или открывания запорного или регулирующего органа арматуры. Мембрана устанавливается и зажимается по наружному диаметру между корпусом и крышкой клапана. Такое устройство клапана (вентиля) обеспечивает герметичность соединения корпусных деталей и полностью изолирует внутреннюю полость клапана от штока. Внутренние рабочие поверхности мембранного клапана (вентиля) покрываются (футеруются) коррозионостойкими материалами (фторопласт, резина, полиэтилен, эмаль). Такая конструкция позволяет отказаться от дорогостоящей нержавеющей стали и эксплуатировать чугунные клапаны для агрессивных сред.

Достоинства мембранных клапанов (вентилей):

  • простота конструкции;
  • ремонтопригодность;
  • низкая стоимость клапана (вентиля);

Недостатки мембранных клапанов (вентилей):

  • небольшой срок службы мембраны;
  • использование мембраны ограничивает использование клапана по давлению и температуре;
  • Трубопроводная арматура
    • Задвижки
    • Запорные устройства
    • Кип, манометры, термометры
    • Клапаны
    • Клапаны вакуумные
    • Клапаны обратные
    • Клапаны предохранительные
    • Клапаны регулирующие
    • Клапаны сильфонные
    • Клапаны футерованные и эмалированные
    • Клапаны электромагнитные
    • Компенсаторы
      • Компенсатор сильфонный осевой двухсекционный
      • Компенсатор сильфонный КСО
      • Компенсатор резиновый фланцевый
      • Фланцы для 15с52нж
      • Фланцы стальные приварные встык (воротниковые) ГОСТ 12821-80
      • Фланцы плоские — Россия ГОСТ 12820 – 80
      • Фланцы нержавеющие 12Х18Н10Т
      • Фланец стальной плоский — Китай
      • Насосы
        • Бочковые насосы
          • Бочковой насос TR-PN c пневмоприводом
          • Бочковой насос TR-EL c электроприводом
          • MIDGETBOX
          • CUBIC 15
          • MICROBOXER
          • MINIBOXER
          • BOXER 50
          • BOXER 81
          • BOXER 100
          • BOXER 150
          • BOXER 251
          • BOXER 502
          • BOXER 503
          • BOXER 522
          • Запчасти (комплектующие) к мембранным насосам Debem
          • D-AA
          • D-BA
          • ST-D AA
          • ST-D CA
          • MP-3
          • MP-6
          • MP-8
          • MP-11
          • P-BA
          • ST-P AA
          • ST-P BA
          • P-AA
          • IM 80
          • IM 90
          • IM 95
          • IM 110
          • IM 120
          • IM 130
          • IM 140
          • IM 150
          • IM 155
          • IM 160
          • IM 180
          • MB 80
          • MB 100
          • MB 110
          • MB 120
          • MB 130
          • MB 140
          • MB 150
          • MB 155
          • MB 160
          • MB 180
          • ETATRON BH
          • ETATRON F
          • BioClean Control
          • ETATRON B
          • BT MA/AD
          • BT MA/M
          • BT VFT
          • BT MF
          • BT PH-RX-CL/M
          • DLX MA/AD
          • DLX MA/MB
          • DLX CC/M
          • DLX VFT/MBB
          • DLX MF/M
          • DLX PH-RX/MBB
          • DLX PH-RX-CL/M
          • eONE BASIC
          • eONE MA
          • eONE MF
          • eONE PLUS
          • PKX MA/A
          • РКХ MA/AL
          • PKX FT/A
          • eMyPOOL
          • ePHOTON
          • eONE GUARD
            • eONE GUARD 1 PH/RX
            • eONE GUARD 3 PH/CL (SCLO 3 HYCHLOR)
            • eONE GUARD 3 PH/CL (SONDA CL)
            • eONE GUARD TOUCH PH/RX/CL/T (SONDA CL)
            • eONE GUARD MAX PH/RX/CL/T/CL TOTAL
            • POOL GUARD 1 PH/RX
            • POOL GUARD MINI PH/RX
            • POOL GUARD MICRO PH/RX
            • POOL GUARD 3 PH/CL (SCLO 3 HYCHLOR)
            • POOL GUARD 3 PH/CL (SONDA CL)
            • POOL GUARD 7 PH/CL/T
            • POOL TOP GUARD PH/RX/CL/T
            • PH-RX-CL-F CONTROL
            • CL-F CONTROL
            • CL (A)-PH-RX-F CONTROL
            • PH-CL-F CONTROL
            • PH-RX-F CONTROL
            • Датчики Ph и RedOx
            • Датчики температуры PT100
            • Датчики хлора
            • Держатели датчиков
            • Калибровочные растворы
            • Соединительные кабели для датчиков
            • eSELECT
              • eSELECT B1
              • eSELECT B2
              • eSELECT B3
              • eSELECT B4
              • eSELECT M1
              • eSELECT M2
              • eSELECT M3
              • Импульсные расходомеры
                • Резьбовой импульсный расходомер
                • Фланцевый импульсный расходомер
                • Миксер AF
                • Миксер AGR-V
                • Миксер AGV
                • Миксер Manual AGT
                • Баки для реагентов
                • Защитные поддоны для емкостей
                • Суппорты для емкостей
                • Дыхательные клапаны
                  • КДМ-50
                  • КДМ-50 М
                  • КДМ-150
                  • КДМ-200
                  • КДС-1500
                  • КДС-3000
                  • КДС-1500К
                  • КДС-1500М
                  • КДС-3000К
                  • НДКМ
                  • СМДК
                  • КДЗТ
                  • Люк замерный
                  • Люк-лаз
                  • Люк световой
                  • Ограничитель налива ОН-80 А
                  • Кран сифонный КС-50, КС-80
                  • Устройство сливное УС-80А
                  • Клапан ОК-80
                  • Муфта сливная МС-2Н
                  • Пламяпреградитель
                  • Огнепреградитель ОП-350
                  • Огнепреградитель ОП-250
                  • Огнепреградитель ОП-150
                  • Огнепреградитель ОП-80
                  • Предохранитель огневой жидкостный
                  • Огнепреградитель ОП-500
                  • Огнепреградитель ОП-200
                  • Огнепреградитель ОП-300
                  • Огнепреградитель ОП-100
                  • Огнепреградитель ОП-50
                  • Предохранитель огневой коммуникационный
                  • Наконечник кварцевый
                  • Стекло кварцевое прямоугольное
                  • Стекло кварцевое смотровое
                  • Стержень кварцевый
                  • Трубка кварцевая
                  • Стекло Дюренса гладкое
                  • Стекло Клингера рифленое
                  • Стекло закаленное тип Б круглое
                  • Стекло закаленное тип Б прямоугольное
                  • Стекло СИЗ круглое
                  • Стекло смотровое незакаленное тип А
                  • Стекло электрообогревное для морских судов
                  • Стекло DIN 7080
                  • Судовой иллюминатор
                  • Стеклянная трубка СЛ 97-1
                  • Трубка из стекла С37-2
                  • Прокладки графитовые
                  • Прокладки паронитовые
                  • СЛЮДА СМОГ

                  Вентили Ду-32

                  Вентиль Ду-32 стальной фланцевый Ру-16

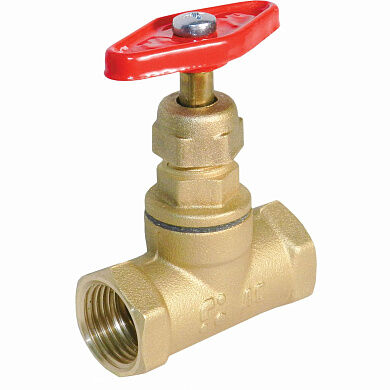

                  Вентиль Ду-32 – это клапан запорный с диаметром прохода 32 мм для перекрытия или регулировки потока рабочей среды. По конструкции делятся на прямые, проходные, угловые, материалу корпуса – чугунные, стальные, латунные, бронзовые, нержавеющие. Крепление к трубопроводу бывает – фланцевое, муфтовое, приварка, цапка, штуцерное. Применяются в трубопроводах по транспортировке воды, пара, воздуха, газа, аммиака и других сред c номинальным давлением Ру-10/16/25/40/63/100/160.

                  от 70 грн

                  Заказать вентиль запорный Ду-32

                  Технические характеристики

                  В таблице указаны технические характеристики муфтовых и фланцевых вентилей Ду-32 необходимы для подбора: номинальное давление, тип монтажа, строительная длина, масса. Для посмотра всех параметров: размеры, чертеж, материалы деталей, рабочая температура – кликайте на интересующую марку вентиля в таблице.

                  Вентиль запорный Ду-32 Технические характеристики
                  Номинальное давление Ру, кгс/см2 Крепление Строительная длина, мм Вес, кг
                  15кч19п 16 Фланцевое 140 3,2
                  15кч16п, 15кч16нж 25 180 8,0
                  15с65нж, 15с65п, 15нж65бк, 15нж65п 16 180 9,5
                  15с12п 25 180 7,0
                  15с18п, 15с18нж 25 180 6,3
                  15с22нж, 15с22п, 15нж22п, 15нж22нж 40 180 10,4
                  15с27нж 63 210 9,2
                  15кч18п 16 Муфтовое 140 2,1
                  15б1п 95 2,1
                  15б3р 10 95 0,65

                  Виды проходных вентилей Ду-32

                  По назначению вентили Ду-32 различают запорные, запорно-регулирующие, специальные.

                  • Запорные вентили Ду-32 – используются для полного перекрытия потока рабочей среды. Работаю в двух положениях – открыто или закрыто.
                  • Регулирующие вентили Ду-32 – помимо перекрытия потока, способны регулировать расход среды.
                  • Специальные вентили Ду-32 – предназначены для агрессивных условий эксплуатации или работы с повышенной температурой среды.

                  По виду герметизации и уплотнений, проходные вентили Ду-32 бывают сальниковые, сильфонные, мембранные.

                  • Сальниковые вентили Ду-32 – в качестве уплотнения корпуса используется сальник или сальниковая набивка.
                  • Сильфонные вентили Ду-32 – уплотнение обеспечивается сильфонным узлом, где главный элемент гофрированная трубка (сильфон).
                  • Мембранные вентили Ду-32 – за герметизацию отвечает мембрана в виде диска из фторопласта, резины или другого эластичного материала.

                  Обозначение и расшифровка маркировки

                  На корпусе стального или чугунного вентиля Ду-32, указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения. Маркировка регулирующего или запорного клапана Ду-32 содержит такие параметры и характеристики:

                  Расшифровка обозначения маркировки вентиля Ду-32

                  Купить вентили Ду-32

                  У Систем Качества можете купить вентили Ду-32 чугунные, стальные, нержавеющие, латунные, бронзовые. Подберем вентили Ду-32, шаровые краны Ду-32 для воды, пара, газа, пожарный, аммиака и тд. Вся арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: клапан запорный Ду-32 с электроприводом или без, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

                  Выполним диагностику и ремонт фланцевых и муфтовых вентилей Ду-32, устраним неисправности и дефекты, проведем ревизию (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

                  Цена запорного клапана Ду-32 в Украине

                  Цена вентиля Ду-32 зависит от типа, давления РУ, материала и года выпуска (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости сильфонных, сальниковых, мембранных, фланцевых, муфтовых, приварных, цапковых, штуцерных запорных клапанов Ду 32 мм – обратитесь к менеджеру или отправьте запрос на почту.

                  Компания Системы Качества поставщик надежных запорных клапанов

                  Вентили Ду-32 (1″1/4)

                  15нж22нж Ду32

                  Вентиль Ду-32 — это фланцевая/муфтовая запорно-регулирующая арматура. Клапан перекрывает и регулирует поток рабочей среды на пожарный магистралях, с давлением Ру 16-160 бар. Температуры рабочей жидкости tmax до 465 о С. Управление — ручное/электропривод. Материал уплотнения — фторопласт, нержавейка. Строительная длинна 83 — 230 мм. Модификация устройства: прямая, двухстворчатая, игольчатая, обратная, пружинная, трехходовая, термозапорная, смесительная, угловая. Производят корпус из стали, чугуна, латуни. Применяются Ду32 для запора холодной и горячей воды, пара, воздуха, газов, нефтепродуктов, масла.

                  Каталог с размерами и техническими характеристиками вентилей Ду-32

                  Марка вентиля Ду-32 (1″1/4)

                  Технические характеристики фланцевых и приварных клапанов

                  Строительная длина, мм

                  Предельная температура, о С

                  Вода, конденсат, пар

                  140 Внутренняя резьба

                  Перейти к другим моделям

                  Вентиль пожарный латунный

                  Вентиль пожарный, применяется для пожарного крана. Относится к арматуре пожарного оборудования, которую устанавливают в систему внутреннего пожарного водопровода. Во время пожаротушения 1б1р ВН на объекте является незаменимой частью конструкции, при рабочем давлении 1,6мПА. Изготовлен из высококачественного сплава: железа и углерода, а также из нержавеющей стали, не поддающейся коррозии, — для высокой устойчивости при пожаротушении. На входном и выходном отверстии находится резьба типа цапка либо муфта.

                  Вентили 32 с электропривод

                  Электропривод предназначен для управления работой вентилей в системах вентиляции, отопления и кондиционирования. Электроприводы поставляются с пропорциональным (0(2)-10 В), трёхпозиционным сигналом управления. Напряжение питания 24 В/230 В/380 В. Регулирование осуществляется с помощью поворота механизмом электропривода вала вентиля. Конструкция электропривода оптимизирована для быстрого и простого монтажа. На лицевой панели размещен переключатель автоматического/ручного режимов работы электропривода.

                  Угловой вентиль

                  Изготавливают вентили запорные угловые из чугуна и латуни, Ру 10-16 атм, Ду 25-65 мм, материал уплотнения биконит или резина. Модификация резьбы внутренняя или внутренняя-наружная. По назначению используются для запора воды. Угол поворота 90 о или 125 о , наиболее распространенные марки с обозначением 15кч11п, ПК25, ПК50, ПК70. Шпиндель уплотняется сальниковой набивкой, согласно НПБ 154-2000. Плановое ТО проводится 2 раза в год.

                  Чертеж и устройство

                  Главным запорным элементом в конструкции вентиля запорного выступает диск плоской, радиальной, конусной или цилиндрической формы. Стальной резьбовой шток ввинчивается в корпус из чугуна, бронзы или стали, прижимая диск к корпусу.

                  Устройство вентиля запорного:

                  1. Рычаг, маховик, рукоять;
                  2. Ходовая втулка;
                  3. Крышка корпуса;
                  4. Фланец сальница;
                  5. Гайка откидного болта;
                  6. Болт;
                  7. Ось для откидного болта;
                  8. Втулка сальника;
                  9. Паронитовое уплотнение;
                  10. Гайка;
                  11. Болт;
                  12. Прокладка;
                  13. Втулка верхнего уплотнения;
                  14. Стальной шпиндель;
                  15. Запорный диск;
                  16. Корпус.

                  чертеж вентиля запорного из чугуна и стали

                  Чугунные/стальные корпуса

                  Марки корпусов стальных чугунных:

                  1. 15б — бронза;
                  2. 15ч — чугун;
                  3. 15кч — ковкий чугун;
                  4. 15с — сталь;
                  5. 15лс — лигированная сталь;
                  6. 15нж — нержавеющая сталь.

                  ГОСТ

                  Нормы и государственные стандарты:

                  1. Производство — ГОСТ 5762-2002;
                  2. Строительная длина — ГОСТ 3706-93;
                  3. Фланцевое соединение — ГОСТ 33259-2015;
                  4. Процедуры испытаний — ГОСТ 33257-2015;
                  5. Герметичность уплотнений — ГОСТ 9544-93;
                  6. ДСТУ 2580-94, ГОСТ 12.2.063-81.
