Установка вентилей, задвижек, затворов, клапанов обратных, кранов проходных на трубопроводах из стальных труб диаметром: до 25 мм

ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 16-05-001-01

Наименование Единица измерения
Установка вентилей, задвижек, затворов, клапанов обратных, кранов проходных на трубопроводах из стальных труб диаметром: до 25 мм 1 шт.
Состав работ
01. Насадка и приварка ответных фланцев на концы труб. 02. Установка арматуры с соединением фланцев на болтах и прокладках.

ЗНАЧЕНИЯ РАСЦЕНКИ

В расценке учтены только прямые затраты работы на период 2000 года (Федеральные цены), которые рассчитаны по нормам ГЭСН выпуска 2009 года. Для дальнейшего применения, к указанной цене применяется коэффициент перехода в текущие цены.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1
Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001

ТРУДОЗАТРАТЫ

Наименование Ед. Изм. Трудозатраты
1 Затраты труда рабочих-строителей Разряд 3,5 чел.-ч 1,47
Итого по трудозатратам рабочих чел.-ч 1,47
Оплата труда рабочих = 1,47 x 9,07 Руб. 13,33
Оплата труда машинистов = 0,12 (для начисления накладных и прибыли) Руб. 0,12

grafik yt

График производства работ. Автоматическое построение по смете.

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

Шифр Наименование Ед. Изм. Расход Ст-сть ед.
Руб.
Всего
Руб.
1 040502 Установки для сварки ручной дуговой(постоянного тока) маш.-ч 0,35 8,1 2,84
2 400001 Автомобили бортовые, грузоподъемность до 5 т маш.-ч 0,01 87,17 0,87
Итого Руб. 3,71

РАСХОД МАТЕРИАЛОВ

Шифр Наименование Ед. Изм. Расход Ст-сть ед.
Руб.
Всего
Руб.
1 101-1522 Электроды диаметром 5 мм Э42А т 0,00014 10362 1,45
2 101-2575 Болты с гайками и шайбами для санитарно-технических работ диаметром 12 мм т 0,0011 15323 16,86
3 302-9009 Арматура трубопроводная фланцевая шт шт. 1 0 0,00
4 507-9507 Фланцы стальные шт. 2 0 0,00
5 509-0966 Прокладки из паронита марки ПМБ, толщиной 1 мм, диаметром 50 мм 1000 шт. 0,002 3450 6,90
Итого Руб. 25,21

ИТОГО ПО РЕСУРСАМ: 28,91 Руб.

ВСЕГО ПО РАСЦЕНКЕ: 42,25 Руб.

Посмотрите стоимость этого норматива в редакции 2020 года открыть страницу

Сравните значение расценки со значением ФЕР 16-05-001-01

Для составления сметы, расценка требует индексации перехода в текущие цены.
Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года в ценах 2000 года.
Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta

Читать статью  Какие виды запорных клапанов существуют и в чем их основные особенности?

Читайте также Электроприводы для задвижек 30с941нж

Кранов проходных на трубопроводах из стальных труб

Параметры и характеристики шаровых кранов под приварку для перекрытия потоков газообразных или жидких сред в трубопроводах с различным давлением и условными проходами определяются техническими условиями ГОСТ 28908-91.

Основные размеры шаровых кранов со сварочным типом присоединения к трубопроводам в соответствии с нормативами ГОСТ 28908-91 (Краны шаровые и затворы дисковые. Строительные длины):

  • проход условный (Dy);
  • длина корпуса (L);
  • диаметр патрубка (d);
  • диаметр проходного отверстия (D);
  • высота от оси трубопровода (H);
  • высота верхней части (Н1);
  • толщина стенки патрубка (S);
  • длина ручки (А).

Единицы измерения параметров шаровых кранов под приварку для трубопроводов – миллиметры (мм).

Шаровые краны с полным проходным сечением (размер совпадает с условным диаметром трубы) в открытом виде, практически, не оказывают сопротивления потоку, а частично проходные шаровые краны применяется там, где нужно ограничить поток и подразделяются на два типа:

  • стандартнопроходные: отверстие в сферическом затворе арматуры на один типоразмер меньше внутреннего диаметра трубопровода, пропускная способность такой модели составляет от 70 (%) до 90 (%) потока;
  • неполнопроходные: отверстие в сферическом затворе арматуры значительно меньше внутреннего диаметра трубы, пропускная способность такой модели составляет от 40 (%) до 70 (%) потока.

Важно: уплотнения для шаровых кранов изготавливаются из износостойкого нитрил-бутадиенового синтетического каучука или тефлона с термоприсадками и добавками антифрикционных веществ (например, графита или дисульфида молибдена).

Шаровые краны под приварку присоединяются к трубам с помощью сварки, что обеспечивает максимальную герметичность стыков и используется на ответственных и труднодоступных участках протяженных наружных магистралей.

Шаровые краны такого типа выполняются из стали, нержавеющей стали, латуни, полипропилена.

Проходной кран – повелитель потока

Ежеминутно и каждый день по магистралям трубопроводов перемещаются огромные объемы разнообразных веществ – нефтепродукты и вода, масла и газы. Одним из элементов запорной арматуры, несущим ответственность за перемещение транспортных потоков есть шаровой проходной кран.

В его функции входит пуск и остановка, регулирование, а благодаря конструкции некоторых видов и смешивание транспортируемых сред.

Из «племени» шаровых

Главное о кране

Проходной регулирующий кран рекомендован для запора и регулирования интенсивности и пуска среды потока. Шаровой кран выделяется из последовательности проходных минимальными гидравлическими утратами, каковые достигаются благодаря затвору-шару. Как раз такая форма запорного устройства употребляется в магистральных газопроводах.

Размеры промышленного крана поражают

Имеется еще последовательность преимуществ, каковые заключаются:

  • в несложной конструкции арматурного узла;
  • высокой степени герметичности;
  • устойчивости к агрессивным средам;
  • несложном управлении;
  • компактности;
  • четко ограниченном радиусе поворота рукояти;
  • возможности смешивания нескольких потоков;
  • универсальной пропускной способности – от жидких, до вязких сред, и сред с примесями (шлам, пульпа).
Читать статью  Установка обратного клапана на канализацию

Читайте также Канализационная муфта: размеры и характеристики

Для шаровых кранов по большей части употребляется латунь, сталь, чугун, полипропилен, полиэтилен, алюминий и керамика. Гнезда изготавливаются из графита, пластмассы, различных металлов и резины.

Конструкция шарового крана

Проходной шаровый кран является арматурой с запорным четверть вращающим механизмом. Основной его задачей есть полное открывание или перекрывание, но не регулирование силы транспортного потока. При неполном открытии запора в трубах с большим давлением смогут образовываться завихрения, каковые неспешно приводят к утрата герметичности.

Принцип работы запорного узла несложен – поворотом рукояти против часовой стрелки на 90 ° кран считается всецело открытым, в то время, когда рычаг находится параллельно трубе, и закрытым – в положении перпендикулярно ей.

На фото рассмотрено строение шарового арматурного узла

Арматурный узел представляет собой:

  • сферический запор, имеющий сквозное отверстие;
  • 2 седла, удерживающих сферу;
  • шпиндель;
  • корпус, в котором перечисленные выше элементы находятся;
  • рукоятка управления, соединяющаяся со шпинделем.

Корпус крана возможно монолитным либо разборным. Неразборная конструкция негодна для ремонта и техобслуживания, исходя из этого цена её низка. Разборный вариант возможно ремонтировать, что разрешает эксплуатировать его весьма долго.

Маленький диаметр отверстия в шаровом запоре не требует громадных упрочнений для управления им. Громадный диаметр прохода может «настойчиво попросить» применения более долгого рычага либо автоматического приводного устройства.

Обратите внимание! Долгая рукоятка не всегда уместна, в особенности, в случае если кран устанавливается в стесненных условиях. Другие трубы смогут мешать развернуть ее, выходом из обстановки может стать установка электропривода на кран.

Длинный рычаг заметно уменьшает ваши усилия

Сферы применения

Шаровая запорная арматура на сегодня незаменима в химической, нефте- и газодобывающей индустрии, в коммунальных хозяйствах, снабжающих жилые дома газом и теплом. В квартирах такие устройства ставят на подводящих к технике трубах.

Применение узлов происходит в строгом соответствии с их классом герметичности.

Упорядочивание этого процесса регламентировано ГОСТом 24856-81, в соответствии с которым корпус крана имеет определенный цвет в соответствии с его применением:

  • водяной транспортный поток обозначается синим цветом;
  • газовый – желтым;
  • нефтяной и нефтепродуктов – тёмным.

Классификация запорных устройств

По методу присоединения к трубопроводу шаровые запорные устройства имеют следующие виды:

  • фланцевые – бывают разборными и литыми, выдерживают большое давление и исходя из этого приветствуются в магистралях с диаметром поперечного сечения более 46 мм нефтеперерабатывающих заводов и газодобывающей промышленности;
  • муфтовые – удачно употребляются в трубопроводах с сечением до 45 мм, в коммунальных отопительных, газо- и водопроводных системах;
  • штуцерные – значительно чаще употребляются в пищевой и химической индустрии, основное преимущество –многоразовый монтаж и ремонтопригодность/демонтаж;
  • приварные – свойственны для применения в строительной области, устанавливается единожды, цена относительно низка;
  • комбинированные – вероятны варианты монтажа, смогут управляться, находясь глубоко в земле, благодаря удлиненной оси вентиля.
Читать статью  Обратный клапан: виды и принцип работы

Читайте также Глава 12. Технологичекие # трубопроводы газообразных продуктов разделения воздуха

По направлению транспортного потока и количеству патрубков:

  • проходные – входное/выходное отверстие находятся на одной оси, монтируются на ровных участках труб различного диаметра;
  • угловые – оси отверстий расположены перпендикулярно друг другу, по большей части находятся в точках подключения к бытовым устройствам, к примеру, к батарее;
  • трехходовые (смесители);
  • многоходовые.

В зависимости от пропускной свойства разделяют:

  • полнопроходные – до 100%;
  • стандартные – до 50%;
  • неполнопроходные 70–80% потока.

Диаметр отверстия в затворе полнопроходного шарового крана сходится с внутренним диаметром трубопровода, в связи с чем гидравлическое сопротивление сведено к минимуму, как и утрата напора. Такая арматура прекрасно подходит для жидкостных сред.

Отверстие в шаре неполнопроходного узла, наоборот, меньше и возможно конусовидной формы (одно или два симметричных прохода) в связи с чем отмечается большее гидравлическое сопротивление. Маленький диаметр «облегчает» такие краны, они долговечны, потому, что пропускают нагрузки и небольшие потоки на шар уменьшаются, выгодно отличаются в цене.

Главные правила монтажа

Не следует напоминать, что от грамотной установки арматурного узла зависит качество работы и эксплуатационный срок.

Неспециализированная инструкция по монтажу предусматривает:

  1. обеспечение и места Окончательный выбор установки свободного подступа к нему для ремонтных работ и монтажа в будущем.
  2. Необходимость проверить соответствие таких параметров, как трубы и диаметр крана, пропускная его совместимость и способность затвора с рабочими условиями (вида среды, большим давлением в трубопроводе и температурой).
  1. Знать направление транспортируемого потока, о чем дополнительно показывают стрелки «вход/выход» на корпусе устройства.
  2. Соответствие типов и расположения резьбы.
  3. Применение герметизирующей ленты в резьбовых элементах, каковые должны накручиваться с определенным упрочнением для гарантированной герметизации.

Обратите внимание! Дабы правильно намотать ФУМ-ленту своими руками, вы должны видеть перед собой открытую наружную резьбу со стороны места присоединения. Наматывать ленту следует по ходу часовой стрелки.

  1. При фланцевом соединении их конструкции на трубе и кране должны совпадать.

Подведение итогов

Запорная арматура, соответствующая характеристикам трубопровода и пропускаемой среде, будет функционировать как следует и долгое время. Преимущества затвора, простой и одновременно идеальной формы, с успехом употребляются как в промышленном, так и бытовом секторе.

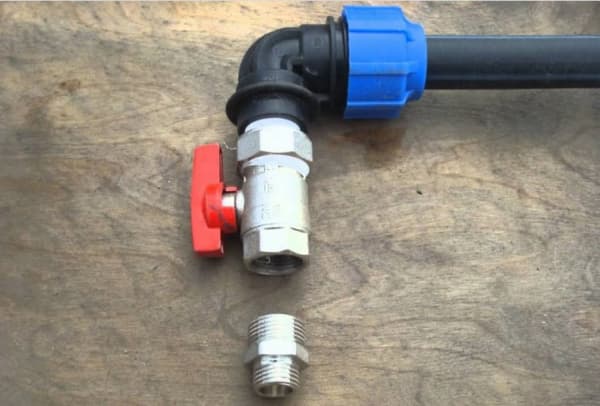

На видео в данной статье продемонстрирован один из вариантов применения проходного крана (в этом примере – для организации капельного полива).
