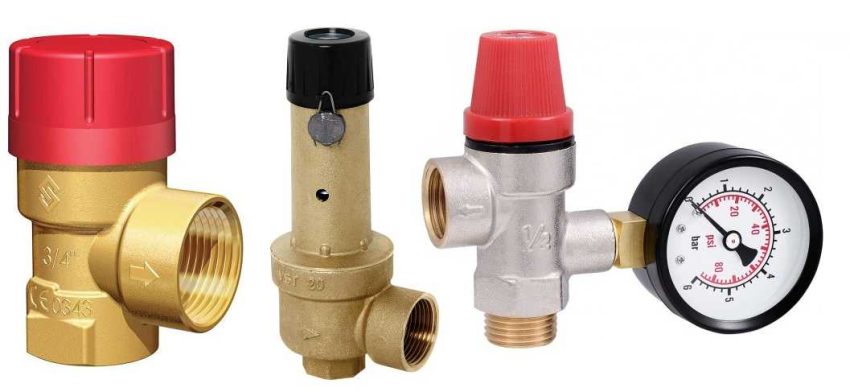

Клапан предохранительный для сброса избыточного давления в трубопроводной системе
Предохранительный или сбросный клапан – это инженерное устройство, предназначенное для регулировки рабочего давления воды в замкнутой или открытой системе отопления.
Устройство предотвращает нежелательные явления, связанные с неконтролируемым повышением температуры или давления.
Зачем нужен клапан сброса избыточного давления
Клапан сброса используется для удаления избыточного количества теплоносителя при превышении рабочего давления в системе. Устройство было разработано в соответствии законом Менделеева-Клапейрона, когда вода при нагревании начинает расширяться и в замкнутой системе оказывает критическое давление на стенки трубопроводов и другого оборудования.
Перегрев воды и ее кипение – нежелательное явление в системах отопления. Рост давления до критических показателей приводит к разгерметизации стыков и затворов, срыву вентилей и кранов, прорыву труб на уязвимых участках.
Клапан предназначен для предотвращения аварийной ситуации. Он представляет собой механизм, рассчитанный на спуск небольшого количества горячей воды, за счет чего в системе нормализуется рабочее давление.
Для этого устройство подключается к трубопроводу на подающем участке в составе т.н. группы безопасности вместе с воздухоотводчиком и манометром. Для сброса лишней жидкости к клапану подсоединяется отводящий патрубок, через который вода сбрасывается в канализацию.
Из чего состоит и как работает устройство
Клапан сброса представляет собой устройство в металлическом корпусе из латуни или нержавеющей стали. Внутри устройства расположен шток с пружиной, соединенный со специальной мембраной, на которую непосредственно давит рабочая среда, но при нормальных гидродинамических показателях ей противостоит пружина, которая удерживает мембрану в закрытом состоянии.
Оборудование работает по принципу прямого действия: рабочая среда при повышении температуры и увеличении объема давит на пружину, которая открывает отверстие и выпускает избыток горячей воды до тех пор, пока давление не нормализуется. После этого пружина давит на мембрану в обратном направлении, перекрывая отток рабочей среды.
Рекомендуем ознакомиться: Труба полипропиленовая армированная стекловолокном — гарантия надежности
Таким образом, как только давление воды в системе повышается выше критической отметки, пружина сжимается, открывая проходное отверстие для сброса лишней воды. После непродолжительного слива горячей воды давление в системе нормализуется, и пружина приводится в действие, закрывая клапан.
Кроме автоматического механизма, основанного на срабатывании пружины, у клапана есть рукоятка для ручного сброса воды, которая позволяет пользователю самостоятельно слить небольшое количество нагретого теплоносителя, когда показания манометра приближаются к критическим.
Важно! Сбрасывающее устройство устанавливается только на подающем участке системы отопления не дальше 50 см от котла. Между котлом и клапаном нельзя врезать какие-либо посторонние устройства (краны, вентили, отводчики и т.п.)
Разновидности клапанов сброса избыточного давления
Существует несколько общепринятых классификаций предохранительных клапанов. В зависимости от способа действия различают:
- клапаны прямого действия – устройства срабатывают при непосредственном воздействии рабочей среды на пружинный механизм;
- непрямого действия – работают при воздействии постороннего источника давления (гидравлической жидкости или электрического привода).
По типу нагрузки на мембрану устройство подразделяют на следующие виды:
- грузовые – наиболее распространенный механизм регулировки рабочего давления в системы;
- пружинные – противодействие давлению рабочей среды оказывает рычаг, который давит на шток, удерживая его в закрытом положении;
- рычажно-пружинные – гибридные устройства, оснащенные пружиной и рычажным механизмом;
- магнитно-пружинные – это клапаны непрямого действия, оснащенные электромагнитным приводом.
Современные производители предлагают и другие виды клапанов сброса избыточного давления.
Например, на рынке встречаются клапаны теплового сброса, которые реагируют не на повышение давления, а на возрастание температуры рабочей среды. Они могут обладать выносным или встроенным датчиком температуры, который работает на базе термочувствительной жидкости, расположенной в сильфоне.
При нагреве температуры воды до 95-100 градусов жидкость, находящаяся в капиллярной трубке колбы датчика, оказывает давление на мехи, которые открывают шток и обеспечивают слив перегретой воды для нормализации давления.
Рекомендуем ознакомиться: Особенность конструкции и принцип управления задвижки с электроприводом
По способу управления клапаны делятся на две группы ручные и автоматические – управляются, соответственно, вручную или срабатывают автоматически при повышении давления рабочей среды. Кроме того, выделяют регулируемые и нерегулируемые. Регулировка позволяет устанавливать любой порог давления воды.
По типу рабочей среды существуют водяные и воздушные. Первые удаляют лишнюю жидкость, вторые сбрасывают из системы лишние газы, препятствуя завоздушиванию контуров в замкнутых системах отопления.
Существуют также регулирующие клапаны, оснащенные встроенным термостатом, который меняет пропускную способность устройства, приоткрывая или вовсе перекрывая отток рабочей среды. Такие устройства обычно устанавливаются при входе в радиатор отопления в помещении.
Как выбрать предохранительный клапан
Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.
В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.
Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.
Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.
При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.
Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.
Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.
Важно! При выборе предохранительного устройства обязательно изучайте техническую документацию к котельному оборудованию. Производители обычно указывают необходимые технические параметры максимального давления и температуры, в соответствии с которыми покупаются сбросные клапаны.
Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.
Рекомендуем ознакомиться: Врезка и способы соединений элементов в воздуховоде
Правила установки
В замкнутых системах отопления предохранительный клапан устанавливается в самой верхней точке подающего контура.
Между ним и котлом не должно быть каких-либо функциональных элементов (клапанов, вентилей, задвижек). Обязательное требование к монтажу устройства – строго вертикальное положение. Установка даже под небольшим углом приведет к подтеканию воды.
К сбрасывающему патрубку клапана подсоединяется отводной шланг, который направляют в канализационный сток. Желательно выбрать такое место установки устройства, чтобы обеспечить беспрепятственный доступ к нему в случае необходимости в обслуживании или замене.
Рекомендации по эксплуатации
Как и все виды инженерного оборудования, напрямую контактирующие с рабочей средой, предохранительные клапаны подвержены загрязнению.
Для нормальной работы оборудования его необходимо периодически прочищать. В противном случае устройство начинает пропускать воду даже при нормальном рабочем давлении. Металлическое устройство можно очищать с помощью обычного столового уксуса или спирта.
Важно! Даже если клапан начал подтекать, нельзя устанавливать на него заглушку, т.к. это чаще всего приводит к аварийной ситуации. Желательно как можно быстрее заменить устройство на новое, выбрав подходящее в соответствии с рабочим давлением воды.
