Любая гидравлическая или пневматическая конструкция не может нормально работать, если отсутствует запорный клапан. Этот элемент системы должен присутствовать на чертежах, чтобы не пропустить его при монтаже. С его помощью выполняется регулировка подачи жидкости. При выборе устройств нужно учитывать их характеристики, уметь различать детали по видам.

Что такое запорный клапан?

Вентиль запорный — элемент любой системы, работающей с жидкостями. Он предназначен для того чтобы перекрывать или открывать подачу жидкости. Если на линии случается авария, рабочие перекрывают вентили, чтобы устранить поломку. Прежде чем покупать деталь, нужно узнать её устройство и принцип действия. Она состоит из нескольких элементов:

1. Ручки для вращения.
2. Корпуса, который имеет минимум два патрубка. Один входящий, другой выходящий.
3. Шпинделя, передающего усилие при вращении ручки.
4. Золотника — запирающее устройство, которое закрывает канал подачи жидкости.

Принцип работы детали заключается в том, что после поворота ручки, шпиндель начинает двигаться по резьбе вниз. Он постепенно закрывает отверстие, через которое поступает вода, масло, топливо, кислоты.

Основные характеристики

Относительно характеристик деталей для регулировки подачи рабочей смеси, они изменяется зависимо от материала, из которого изготовлен клапан. Ниже будут приведены параметры на примере чугунных изделий:

1. Диаметр прохода — до 50 мм.
2. Выдерживает температурный режим снаружи от -40 до +40 градусов по Цельсию.
3. Длина — до 200 мм.
4. Срок службы — до 50 лет.
5. Средняя масса — 5 кг.
6. Температура рабочей смеси — 225 градусов по Цельсию.

Детали изготавливаются согласно установленным ГОСТам.

Наиболее выгодным, надёжным, качественным вариантом является клапан, изготовленный из стали. При эксплуатации он выдерживает большие температуры (до 500 градусов), имеет высокий показатель интенсификации процессов коррозии.

Сфера применения

Запорные клапаны применяются для регулирования рабочего потока. Их устанавливают на системах для обеспечения хорошей герметизации соединений. Сферы применения:

1. Химическая, газовая, нефтяная промышленность.
2. Домостроительство, изготовление систем отопления, подведения воды, газа.

С их помощью можно контролировать не только жидкую, но и газовую среду.

Применение запорного клапана

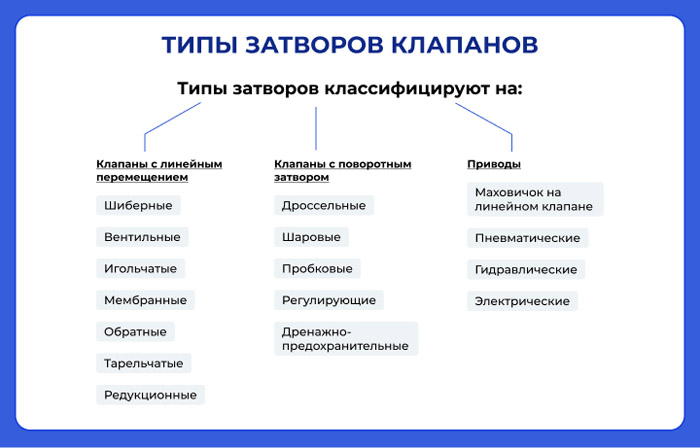

Классификация запорных устройств

Регулирующие проходные клапаны имеют несколько классификаций. По способу установки выделяют такие элементы:

1. Муфтовые — модели, использующиеся при изготовлении бытовых магистралей. Закрепляются между трубами с помощью резьбовых соединений. Могут закрепляться на изделия до 150 мм по диаметру. Чтобы установить муфтовую деталь, нужен гаечный ключ.
2. Клапан запорный проходной фланцевый. Деталь закрепляется на трубопроводе болтами, гайками. Для этого на концах конструкции наварены круглые или квадратные пластины, которые имеют крепёжные отверстия. Максимальный диаметр труб — до 1000 мм.

Если говорить о герметизации, то выделяют такие элементы:

1. Сильфоны — конструкции, которые имеют специальную гофрированную трубку.
2. Сальниковые модели. Имеют дополнительную камеру, которая изнутри имеет уплотняющую набивку.

Разновидности трубопроводной арматуры:

1. Задвижки — используются в системах с низким уровнем гидравлического давления.
2. Вентили — запорная арматура, которая используется для перекрытия или регулирования подачи жидкости по трубопроводу.

По строению выделяется два вида клапанов:

1. Угловые — конструкция позволяет скреплять трубы, идущие перпендикулярно относительно друг друга.
2. Проходные — устанавливаются на вертикальных или горизонтальных трубопроводах.

Большинство клапанов приводятся в действия вручную. Однако есть модели с электрическим приводом, который автоматически регулирует подачу рабочей смеси.

Достоинства и недостатки

Запорные клапаны имеют сильные и слабые стороны. Преимущества:

1. При поломках можно заменить любую деталь из конструкции.
2. Надёжность перекрытия трубопровода, высокая герметичность.
3. Устройство открывается медленно, и система не испытывает ударов рабочей смеси, перегрузок, скачков давления.
4. При работе с деталью не нужно прилагать больших усилий.
5. Модели, оборудованные электрическим приводом, позволяют задавать алгоритм открытия, закрытия заслонки по времени или зависимо от изменения давления.

1. Сложная форма проточной части.
2. Высокая стоимость.
3. Если конструкция имеет сальники, необходимо проводить дополнительное обслуживание оборудования.
4. Если проточная часть имеет дефекты, возникают застойные явления, которые могут разрушить конструкцию.

Учитывая недостатки можно избежать многих проблем при эксплуатации запорных механизмов.

Принципы выбора и цены

Цены на детали изменяются зависимо от их размера, материала из которого они изготавливаются, наличия электрического привода, массы, вида уплотнительных элементов, типа скрепления с трубами. Средняя цена зависимо от материала:

1. Чугунные — 250 рублей.
2. Стальные — 550 рублей.
3. Латунные — 750 рублей.

При выборе устройства нужно учитывать некоторые особенности:

1. Латунные — обладают устойчивостью к образованию ржавчины, выдерживают частые перепады температур, высокое давление. Недостаток — высокая цена.
2. Стальные — популярный материал относительно изготовления запорных механизмов. Выдерживает большие нагрузки, резкие перепады температур. При изготовлении сплав насыщается легирующими добавками, которые изменяют его характеристики.
3. Чугунные — низкая цена, распространённость, хорошие литейные качества сделали модели из этого материала привлекательными для покупателей. Основные недостатки — низкая устойчивость к образованию ржавчины, малый показатель прочности.

На упаковках с деталями указывается для каких рабочих сред они предназначены, какое давление выдерживают. От этого необходимо отталкиваться, выбирая проходной вентиль.

Монтаж

Для установки клапана не нужно обладать специфическими навыками. Достаточно соблюдать пошаговую инструкцию не нарушая последовательность. Этапы монтажа:

1. Перед установкой вентиля освободить пространство в том месте, где будет оборудоваться механизм.
2. Отключить воду, чтобы она не мешала при работе. Лишнюю жидкость слить по системе вывода из системы. Для этого должны быть отдельные краны.
3. Цельная труба разрезается с помощью резака по размеру запорного элемента.
4. На концах труб нарезается резьба с помощью специальных плашек. С помощью металлической щётки удаляется стружка.
5. Резьба покрывается уплотнительной нитью для создания более надёжного соединения. Некоторые сантехники используют герметик.
6. Вентиль устанавливается между трубами, накручивается на резьбу. Зажимается с помощью гаечного ключа.

Далее открывается задвижка, которая удерживала поток жидкости. Нужно проверить надёжность соединения на разных уровнях давления. Так можно заменить старый вентиль в домашних условиях. Важно следить за накручиванием запирающего элемента на резьбу. Нельзя допускать перекосов, которые могут разрушить целостность системы.

Если клапан с фланцем, нужна дополнительная подготовка труб. Для этого они разрезаются, по торцам навариваются металлические пластинки с отверстиями под крепёжные элементы. Далее между трубами устанавливается клапан. Между фланцами закрепляется резиновая прокладка на водостойкий клей. Конструкция закрепляется с помощью болтов, гаек. Дополнительно можно сварить фланцы с помощью сварочного аппарата. Шов обязательно зачищается шлифовальной машинкой, покрывается антикоррозийным составом.

Запорные клапаны являются необходимыми элементами любой системы, работающей с газами, жидкими средами. С их помощью изменяется мощность подачи жидкости или газа, полностью перекрывается поток. Монтаж может провести любой человек, зная пошаговую инструкцию.

Устройство запорной арматуры и ее виды

Запорная арматура играет важную роль во всех видах домашних водопроводных систем. Существует огромное количество типов запорных клапанов и их легко перепутать. Ниже можно узнать подробно про устройство запорной арматуры, виды и ее особенности.

Как устроена запорная арматура

Запорная арматура — важнейшая часть водопроводной системы. Назначение запорной арматуры в том, что она позволяет контролировать подачу воды к разным приборам, а также к арматуре. Некоторые изделия, такие как угловые запорные клапаны, позволяют перекрывать подачу воды в определенные зоны, что полезно во время ремонта.

Обозначение запорной арматуры схематически осуществляется с помощью различных фигур. Основные обозначения:

• клапаны проходные и угловые;
• краны и вентили;
• предохранители;
• задвижки;
• затворы;
• пожарные и поливочные гидранты;
• устройства с возможностью двойной регулировки;
• смесители;
• водомеры.

Маркировка запорной арматуры – регламентная мера, осуществляемая в соответствии с правилами и нормами российских стандартов. Отметки имеют следующий порядок:

• первые две цифры ряда обозначают вид, тип, класс изделия;
• буквы за двумя первыми цифрами – обозначает материал из которого сделан корпус и крышка;
• 1-2 цифры за буквами – регистрационный номер;
• 2 следующие буквы показывает материальное исполнение поверхностей;
• последние буквы обозначают сборку изделия.

Класс герметичности запорной арматуры обозначается буквами латинского алфавита: А, В, С и D.

Что касается выбора изделий запорной арматуры, то пристальное внимание следует уделить:

• аспектам установки, доступности и программ обслуживания;
• коду и требованиям безопасности;
• системным параметрам, такие как давление, температура, расход и жидкость.

Наконец, необходимо будет определить:

• размер клапана и тип срабатывания: диаметры запорной арматуры – главные параметры выбора;
• конструкционные материалы, включая материалы уплотнений и уплотнительные кольца, должны быть совместимы с химическим составом жидкости в системе, давлением и температурой.

Важно заметить, что между собой конструкция запорной арматуры может отличаться, но принцип работы останется одинаковым.

Виды запорной арматуры

Сегодня многие производители предлагают различные типы запорной арматуры. Все изделия различаются между собой назначением, принципом действия, размерами. Они используются при организации нефтепроводов, водоподающих и водоотводящих сетей. Запорная арматура — какая есть и каковы ее особенности.

Задвижка

Задвижка описывает механизм, с помощью которого клапан открывается и закрывается. Как и шаровой кран, задвижка представляет собой клапан, предназначенный либо для обеспечения полного потока, либо для полного перекрытия. Задвижки необычны в жилищном водопроводе и чаще встречаются в промышленности.

• параллельные;
• клиновые;
• с выдвижным или статичным штоком.

Вентиль

Снаружи вентиль напоминает шаровой кран со слегка выпуклым металлическим корпусом. Однако, в отличие от шарового крана, вентиль предназначен для переменной регулировки расхода воды. Он часто используется для управления трубами, ведущими на улицу к водопроводным патрубкам, но также может использоваться в любом месте, где ветвь водопроводной линии имеет перекрытие.

Кран шаровой запорный

Шаровой кран — это большой металлический клапан, обычно с рычажной ручкой. Он предназначен для быстрого отключения, так как клапан полностью открывается и закрывается при коротком обороте рукоятки рычага. Этот тип клапана часто используется на главном перекрытии подачи воды в доме.

Клапан

Запорные клапаны используются для перекрытия потока горячей или холодной воды в водопроводной арматуре. Запорный клапан — это система клапанов, которая предназначена для остановки потока жидкости по трубе. Он управляется вручную или автоматически. Ручные обычно имеют винтовую ручку для остановки и прохождения жидкости по трубе, которая является наиболее часто используемым клапаном в сантехнике. Эти клапаны устанавливаются между приспособлением и трубопроводом, выходящим из стен или пола.

Запорные клапаны упрощают обслуживание оборудования, не влияя на остальную систему, быстро останавливая попадание воздуха в часть используемого оборудования. Простые в эксплуатации, они могут использоваться в случае возникновения риска для безопасности, отказа оборудования или для проведения технического обслуживания.

Доступны запорные клапаны разных типов и размеров. Для того, чтобы выбрать правильный тип запорного клапана существуют нюансы, которые необходимо учитывать:

• диапазон;
• окружающая среда и температура;
• размер, положение и тип порта;
• давление;
• тип;
• размер и вес.

Запорные клапаны позволяют безопасно контролировать сжатый воздух в пневматических системах и используются в различных отраслях промышленности. Запорные клапаны также полезны для прекращения подачи воздуха в контролируемых условиях.

Установка запорных клапанов системы считается относительно простой задачей, в зависимости от типа и навыков и опыта.

Затворы

Назначение изделия – перекрытие магистрали. В состав затвора входят:

• литой металлический корпус;
• поворотная рукоять с фиксатором;
• диск;
• шток;
• уплотнитель.

Крайне важно понимать разницу между различными клапанами, чтобы знать, что делать в случае возникновения чрезвычайной ситуации. Кроме того, подобные изделия расположены не только в водопроводе, но и вдоль газопровода.

Если вам потребуется клапан муфтовый, обращайтесь к специалистам нашей компании для оформления заказа.

Устройство вентиля и отличие его от задвижки

В водопроводных и газовых магистралях не обойтись без такого устройства, которое называется вентилем. Вентиль – это устройство, предназначающееся для перекрытия подачи различных жидкостей и газов. Однако перекрытие подачи воды – это не основное предназначение рассматриваемого изделия. С его помощью можно также регулировать напор подачи воды или газа по трубопроводу, а также применять в качестве предохранительного устройства и конденсатоотвода.

Конструкция устройства

Устройство вентиля является достаточно простым, а состоит изделие из следующих основных частей:

1. Корпус.
2. Запорное устройство.
3. Маховик или запорная ручка.

Корпус изделия изготавливается путем литья. Внутри корпуса установлено запорное устройство, а наружу выведен маховик. Корпус также имеет резьбу с двух сторон, посредством которой происходит соединение вентиля с водопроводным или газовым трубопроводом. Схема запорной арматуры в разрезе имеет следующий вид:

Классификация изделий

Вентиль для воды классифицируется по ряду различных признаков, к которым относятся:

1. Тип и конструкция запорного устройства.
2. Материал изготовления.
3. Особенности соединения с водонапорными или газовыми трубопроводами.

По типу и конструкции запирающего устройства вентили подразделяются на следующие виды:

• Клапанные.
• Пробковые или конусные.
• Шаровые.

Выясним основные особенности каждого типа вентилей, а также определим их предназначение.

Клапанные устройства

Клапанный вентиль еще называют вентильным краном, так как корпус изделия разделяется на две части горизонтальной и наклонной перегородками. В конструкции изделия с наклонной перегородкой имеется отверстие, которое имеет проточку под клапан. Такое отверстие называется седлом.

Клапан представляет собой часть штока, который располагается в нижней части изделия. В конструкцию изделия вставлена эластичная прокладка, упирающаяся в седло. Посредством такого упора в седло происходит перекрытие подачи жидкости, протекающей через устройство. В верхней части шток оснащен резьбой, которая соединяется с резьбовым соединением посадочной гайки. При помощи этого резьбового соединения происходит поднятие и опускание клапана, тем самым перекрывая и регулируя напор подающей жидкости.

У изделий такого типа имеются преимущества и недостатки. К плюсам относятся:

1. Выдерживание высокого давления.
2. Регулировка объема и напора воды.
3. Простота в управлении.
4. При выходе из строя запорного устройства, его можно заменить.

Недостатками такого устройства считаются:

1. Высокая скорость стирания прокладки, так как при частом открытии и закрытии устройства, происходит контакт резины с металлом.
2. Относительно небольшой срок эксплуатации.
3. Для полного перекрытия подачи жидкости нужно долго вращать маховик.

Изделие конусного типа

Конусный вентиль – это разновидность клапанного изделия. Различия между этими двумя устройствами заключаются в конструкции запорного механизма. Если в предыдущем варианте запорный механизм представлен в виде перегородки, то в данной конструкции прибор имеет пробку в виде конуса. При вращении штока происходит опускание запорного клапана в отверстие перегородки, тем самым прекращается подача жидкости.

Преимущества и недостатки такого типа изделия аналогичные, как и у вентиля клапанного типа. Конусный вентиль имеет следующую конструкцию, как показано ниже.

Устройство шарового типа

Принцип работы такого типа вентиля полностью отличается от функционирования предыдущих вариантов. Если предыдущие изделия обеспечивают перекрытие воды перпендикулярно трубопроводу, то с устройством шарового типа все по-другому.

Основным запирающим устройством является шар, которые имеет сквозную прорезь, пропорциональную потоку жидкости. Перекрытие подачи жидкости обеспечивается за счет перемещения шара с прорезью в перпендикулярное положение. Такие вентили еще называют кранами задвижками.

К преимуществам таких изделий относят:

1. Простота конструкции, что позволяет эксплуатировать устройство продолжительное время.
2. Герметичность конструкции. С водой контактирует только запорный шар, что также влияет на длительный срок службы изделия.
3. Перекрытие и открытие подачи жидкости осуществляется путем поворота ручки на 90 градусов или половину оборота. Такие устройства благодаря быстрому перекрытию подачи жидкости еще называют пол оборотными.

Как показывает практика, существенную роль на срок службы оказывает качество производства вентиля. Водяные вентили европейского производства имеют срок службы до 10 лет, в то время как китайские дешевые аналоги выходят из строя спустя несколько лет.

К недостаткам рассматриваемых видов вентилей относятся:

1. Невозможность отремонтировать водопроводный шаровой вентиль. В китайских изделиях нарушается целостность соединения ручки с запорным шаром. Это приводит к тому, что ручка продолжает вращаться, а шар остается на месте в заклинившем положении.
2. Невозможность регулирования потока жидкости. Регулировать поток жидкости с помощью такого изделия можно, но производители в таком случае не гарантируют продолжительный срок службы устройства.

Чем отличается вентиль от крана и задвижки

Разница заключается не в типе задвижек, как привыкли думать многие, причем даже сантехники. Краны и вентили отличаются, хотя их часто называют одним названием. Это отличие заключается в конструкции корпуса. Если вентиль предназначается для установки на стыке двух труб, чтобы при необходимости обеспечить перекрытие подачи жидкости, то кран располагается на окончании трубопровода. Кран – это своего рода концевик, который служит для подачи воды при возникновении такой необходимости.

Теперь нужно выяснить, в чем отличие вентиля и задвижки. Многие считают, что разницы между вентилем и задвижкой нет, однако, это не так. Что такое вентиль и для чего он нужен, уже известно. Теперь проанализируем задвижку, чтобы выяснить основные ее отличия от вентиля.

Задвижка выполняет аналогичные задачи, что и рассматриваемые в материале устройства. Однако задвижка не способна регулировать скорость потока, поэтому она только закрывает и открывает поток. Регулировать напор жидкости задвижка не может в силу своих конструктивных особенностей. Заслонка в таком устройстве перемещается только вверх и вниз. Чем отличается задвижка от вентиля, можно посмотреть наглядно на фото ниже.

Из чего изготавливают запорные устройства

Перед тем, как выяснить из чего изготавливаются вентили, необходимо разделить их на два вида:

• устанавливающиеся во внутренних водопроводных сетях;
• монтируемые на наружных водопроводах и газопроводах.

Если изделие предназначается для внутренних сетей водоснабжения, то применяются приборы из латуни, бронзы, нержавеющей стали и пластика. Если изделия применяются для выполнения наружных работ, то для этого используются вышеперечисленные материалы, а также дополнительно сталь и чугун.

1. Водопроводные устройства из латуни и бронзы относятся к дорогостоящим вариантам. Однако их стоимость оправдана качеством и долговечностью. Такие устройства имеют небольшой вес, малые габариты, а также могут быть установлены не только на водопровод для подачи холодной воды, но и горячей. Используются такие изделия и в системах отопления, так как на их поверхностях не оседает накипь.
2. Вентили из нержавейки. Еще один хороший вариант, который имеет продолжительный срок службы. Они дешевле в несколько раз, чем латунные и бронзовые устройства.
3. Пластиковые изделия являются одними из самых дешевых, но они ничуть не уступают по качеству вышеперечисленным моделям. Их недостатком является возможность установки только в пластиковые трубопроводы.

Устройства из нержавейки не рекомендуется устанавливать в систему ГВС и отопления. Ведь от воздействия горячей воды происходит образование накипи, которая впоследствии снижает диаметр пропускного канала.

Чугунные и стальные вентили пользуются популярностью для их установки на наружных трубопроводах. Для изготовления таковых изделий используется чугун и сталь, что позволит значительно удешевить цену устройства. Ведь аналогичные изделия из латуни и бронзы обойдутся в десятки раз дороже.

Соединение устройств с трубами

Вентили по способу монтажа подразделяются на два вида:

1. Муфтовые и резьбовые. Главный соединительный элемент при таком способе соединения – это резьба. Она может быть внутренней и внешней на вентиле (в народе называют «мама-папа»). Арматура такого типа устанавливается в трубопроводы с давлением не более 1,6 Мпа.
2. Фланцевые. На торцевых частях патрубков имеются фланцы, при помощи которых осуществляется соединение чугунных или стальных изделий. Монтаж таких устройств осуществляется на магистральных и промышленных трубопроводах, в которых давление воды превышает 10 МПа.

Пластиковые вентили соединяются с трубопроводами посредством специальной сварки. Зная особенности рассматриваемых устройств, можно подобрать оптимальный вариант для соответствующего монтажа. В последнее время широкой популярностью пользуются шаровые вентили, которые имеют высокий срок службы, несмотря на отсутствие возможности проведения их ремонта.
