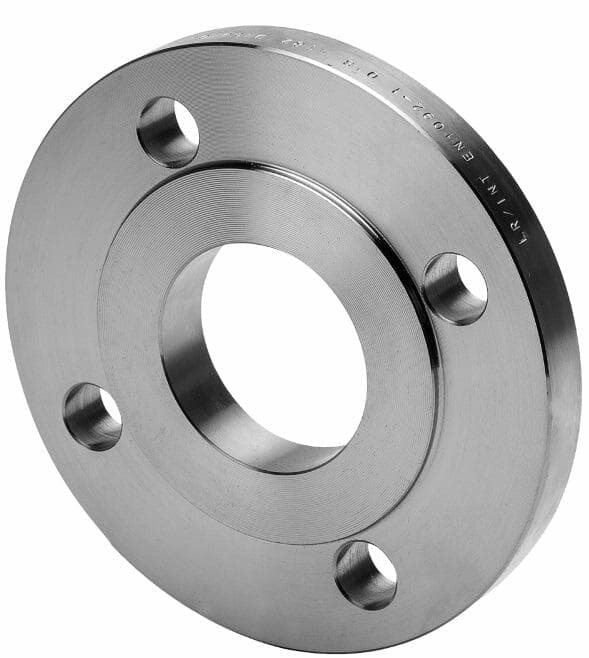

Фланец — это плоская деталь с отверстиями для болтов и шпилек, выступающая соединительной частью труб и служащая для прочного и герметичного соединения (трубопроводной арматуры, присоединения труб друг к другу, к машинам, аппаратам и ёмкостям и других деталей). Исполнение фланцев осуществляется по ГОСТ 33259-2015, и оно зависит от рабочего давления, на которое рассчитывается фланец или фланцевое соединение, и от перемещаемой среды:

Производство и реализация

Фланцы стальные Армфлекс

ГОСТ 33259-2015 Фланцы

В нашей компании вы можете приобрести фланцы из наличия на складе или заказать изготовление с необходимыми техническими характеристиками:

  • Условным диаметром DN: от 15 до 5000 мм.;
  • Рабочим давлением PN: от вакуума до 150 кг/см2;
  • С рабочей температурой T: от -260 до 900 градусов Цельсия;
  • Для рабочих сред: вода, пар, газ, масла, нефтепродукты, химические и криогенные среды.

Фланцы стальные Армфлекс

Стоимость и наличие продукции на складе можно уточнить в отделе продаж нашей компании. Осуществляем доставку компенсаторов по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.

Стальные фланцы ГОСТ 33259-2015 Фланцы стальные резьбовые ГОСТ 9399-81 Стальные фланцы стандарт ASME/ANSI 16.5 Типы уплотнительных поверхностей Фланцы стальные стандарт DIN EN 1092-1 Материалы исполнения фланцев

Типы стальных фланцев по ГОСТ 33259-2015

Фланец — плоское изделие квадратной, круглой, или иной формы со сквозным центральным отверстием для прохождения внутреннего потока среды. В равном удалении от центра расположены отверстия для крепежа и шпилек. Применяют для прочного и герметичного соединения труб, трубопроводной арматуры, присоединением труб друг к другу, к машинам, аппаратам и ёмкостям.

Сфера использования фланцев стальных приварных охватывает:

  • системы теплоснабжения;
  • системы холодного и горячего водоснабжения;
  • системы кондиционирования;
  • системы транспортировки технологических жидкостей;
  • системы транспортировки воздуха или газа.

Данный тип фланца состоит из двух частей — фланца и приварного специального кольца, диаметр которого аналогичен с деталью. Данные фланцы отличаются удобством монтажа, т. к. к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с ответным.

Фланцы должны изготавливаться с уплотнительными поверхностями B,E,F (1, 2, 3),в технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений, при технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений С,L,D,M (4, 5, 8 и 9). Используются при монтаже трубопроводной арматуры и оборудования в сложно доступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химическом производстве, или нефтегазовой промышленности).

Фланцы стальные плоские свободные на отбортовке (тип 3) и на хомуте (тип 4) под приварку. Установку изделия производят аналогичным способом ‒ сначала надевают соединитель, далее отбортовку/хомут.

Тип 03 используют только на давление PN2,5, PN6, PN10, PN16.

Тип 04 применяют только при нагрузках PN10, PN16, PN25.

Оба вида выпускают диаметром от 10 до 600 мм.

Воротниковые фланцы называют также юбочными, приварными встык или фланцами с горловиной. Воротник выступает над окружностью, обеспечивая надежную механическую прочность.

За счет выпуклости, минимизирующей нагрузки у основания детали, его устанавливают в трубопроводных коммуникациях с давлением 01‒25 Мпа, условным диаметром (Ду) ‒ от 10 до 4000 мм.

Фланцы изготавливаются с уплотнительными поверхностями всех исполнений

(кроме фланцев исп.1 на Ру 10,0, 16,0 и 20,0 МПа (100, 160 и 200 кгс/см2)

Воротниковые фланцы ГОСТ 12821-80 бывают девяти различных исполнений уплотнительных поверхностей и геометрических размеров. Чаще всего используется первое исполнение, но при давлениях свыше 16кг/см² и/или использовании кислотных/щелочных (агрессивных) сред выбираются исполнения 2-9.

Читать статью  Основные характеристики и назначение фланцевых соединений

Типы уплотнительных поверхностей

Гладкая уплотнительная поверхность
Исполнение А по ГОСТ 33259-2015

Самый просто вариант по ГОСТ 33259. У фланцев исполнения A отсутствует зеркало, поэтому они образуют ровную и гладкую плоскость. Такие детали можно изготовить типом 11 и 01 только для низкого давления PN 1, 2 и 6 кгс/см², диаметром от 10 до 4000 мм.

Гладкая уплотнительная поверхность
Фланцевая пара А

С соединительным выступом
Исполнение В по ГОСТ 33259-2015
Исполнение 1 по ГОСТ 12815-80/12822-80

Первое исполнение встречается у приварных и воротниковых деталей, выполненных по ГОСТ 12820-80 и 12821-80 соответственно. По первому документу производят элементы номинальным диаметром от 10 до 2400 мм на нагрузки до 25 кгс/см2. По второму ‒ Ду 10-1600 мм на давление не более 6,3 МПа.

Конструктивная особенность этих металлоизделий ‒ фаска под углом 45 градусов.

С соединительным выступом
Фланцевая пара В

Исполнение с выступом
Исполнение Е по ГОСТ 33259-2015
Исполнение 2 по ГОСТ 12815-80/12822-80

Фланцы с выступом обладают прямым скосом, т.е. имеют фаску под углом 90°. Размерный ряд начинается с 10 мм и заканчивается 800 мм для плоских и приварных встык элементов.

На образовавшуюся поверхность укладывают прокладку, которая исключает трение между дисками, улучшает плотность их прилегания. Контрфланцем в этом соединении выступает трубодеталь со впадиной.

Исполнение с впадиной
Фланцевая пара исполнение F

Исполнение с впадиной
Исполнение F по ГОСТ 33259-2015
Исполнение 3 по ГОСТ 12815-80/12822-80

Металлоизделие с углублением на поверхности является ответным фланцем для деталей 1-го и 2-го исполнений.

Глубина впадины не превышает высоту выступа, чтобы обеспечить максимальное прижатие элементов.

Исполнение с выступом
Фланцевая пара исполнение Е

Исполнение с шипом
Исполнение C, L по ГОСТ 33259-2015
Исполнение 4 по ГОСТ 12815-80/12822-80

Выступающая часть на поверхности диска имеет форму кольца. Встречается у воротниковых фланцев условным диаметром от 10 до 800 мм, выдерживающих нагрузку до 200 кгс/см2 (при Ду не более 250 мм).

Уплотнительные поверхности исполнения L и М используются под фторопластовые прокладки.

Исполнение с пазом
Фланцевая пара исполнение D

Исполнение с пазом
Исполнение D, M по ГОСТ 33259-2015
Исполнение 5 по ГОСТ 12815-80/12822-80

Уплотнительные поверхности исполнения L и М используются под фторопластовые прокладки.

Исполнение с шипом

Фланцевая пара С

Исполнение К по ГОСТ 33259-2015
Исполнение 6 по ГОСТ 12815-80/12822-80

Подразумевает использование компенсирующей линзы, сферическая форма которой при стягивании болтов / шпилек трансформируется в плоскую и заполняет собой пространство между стальным фланцами диаметром до Ду800 мм.

Фланцевая пара исполнение К

Исполнение J по ГОСТ 33259-2015
Исполнение 7 по ГОСТ 12815-80/12822-80

Металлические диски и квадраты производят по нормам ГОСТ 12821-80 и ГОСТ 33259-2015. Изготовление прокладочных материалов соответствует ГОСТ Р 53561-2009. Поверхность имеет специальную канавку на внешней стороне трубодетали.

Седьмое исполнение не применяется к плоским приварным фланцам.

Фланцевая пара исполнение J

Фланцы стальные резьбовые ГОСТ 9399-81

Фланцы резьбовые представляют собой плоское кольцо или диск с равномерно расположенными отверстиями для болтов или шпилек с резьбой по внутреннему диаметру.

Они служат для прочного и герметичного соединения труб и трубопроводной арматуры, присоединения их к машинам, аппаратам и емкостям, для соединения валов и других вращающихся деталей.

Стандарт ГОСТ 9399-81 распространяется на стальные резьбовые фланцы, применяемые в химической и нефтехимической промышленности для арматуры, соединительных частей и трубопроводов с линзовым уплотнением.

Резьбовые фланцы используются на трубопроводах с широким диапазоном давлений и при больших перепадах температуры окружающей среды:

Давление: Ру от 20 до 100 МПа (200–2000 кгс/см²).

Читать статью  Технологическая карта сварки

Температура среды: от –50 до +510 °С.

Диаметр трубопровода: Ду от 6 до 200 мм.

Таблица 1 Конструкция и размеры

d D h14 D1 b h14 c d1 Н16 n Масса, кг, не более
М14 × 1,5 70 42 15 1,6 16 3 0,40
М16 × 1,5 0,38
М24 × 2 95 60 20 2,0 18 0,95
М33 × 2 105 68 1,10
М42 × 2 115 80 25 4 1,60
М48 × 2 135 95 30 22 2,60
М56 × 3 165 115 35 2,5 24 6 4,50
М64 × 3 4,25
М80 × 3 200 145 40 29 7,10
М100 × 3 225 170 50 33 10,50
М110 × 3 245 185 55 14,00
М125 × 4 260 195 3,0 36 15,00
М135 × 4 290 220 65 39 22,80
М155 × 4 300 235 70 8 23,20
М175 × 6 330 255 80 4,0 42 31,65
М190 × 6 400 305 85 48 55,30
М215 × 6 315 95 55,85
М240 × 6 460 360 105 55 84,55
М265 × 6 480 380 130 59 106,10
М295 × 6 570 460 10 164,20

Примечания:
1. Размер М16×1,5 допускается только для присоединительных видов арматуры, линзовых отводов и диафрагм.
2. Номинальные диаметры резьбы шпилек под размер d1 указаны в приложении 1.
Пример условного обозначения фланца с резьбой М110×3 из стали марки 35:
Фланец М110×3-35 ГОСТ 9399-81
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Фланцы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Марки сталей для изготовления фланцев и параметры их применения должны соответствовать указанным в табл. 2.

Марка стали Обозначение стандарта Предельные параметры применения
Температура, °С Условное давление py, МПа (кгс/с м²)
35, 40, 45 ГОСТ 1050 От минус 40 до плюс 200 32 (320)
30Х ГОСТ 4543 От минус 50 до плюс 200 63 (630)
40Х, 38ХА, 35ХМ, 30ХМА От минус 50 до плюс 400 80 (800)
25Х1МФ, 25Х2М1Ф, 20Х3МВФ ГОСТ 20072 От минус 50 до плюс 510 100 (1000)

Примечание. Стали марок 35, 40, 45 допускается применять на Ру до 63 МПа (630 кгс/с м²) для фланцев толщиной до 35 мм.
2.3. Фланцы должны изготовляться из сортового проката, штампованных заготовок или поковок.
2.4. Заготовки для фланцев должны быть подвергнуты термической обработке (закалке и отпуску). Режимы термической обработки приведены в приложении 2.
2.5. Механические свойства сталей в термически обработанном состоянии при температуре 20 °С должны соответствовать указанным в табл. 3.

Марка стали Условный предел текучести σ0,2, МПа (кгс/м м²) Временное сопротивление σв, МПа (кгс/м м²) Относительное удлинение σs, % Ударная вязкость ан, Дж/с м² (кгс м/с м²) Твердость, НВ
не менее
35, 40, 45 275 (28) 530 (54) 16 59 (6) 156-197
30Х 392 (40) 618 (63) 15 187-229
38ХА, 40Х 588 (60) 735 (75) 235-277
30ХМА, 35ХМ
25X1МФ 667 (68) 785 (80) 13 248-293
25Х2М1Ф 12 49 (5)
20Х3МВФ 14 59 (6)

Примечание. Допускается применять стали марок, разрешенные Госгортехнадзором, если их механические свойства не ниже указанных в табл. 3.

Типы стальных фланцев стандарта ASME/ANSI 16.5

Flanges ANSI/ASME Slip On (Flange SO) — фланцы стальные плоские приварные

Фланец этого типа надевается на конец трубы и обычно устанавливается таким образом, чтобы поверхность фланца находилась на 0,375 дюйма (9,5 мм) дальше конца трубы. Это позволяет осуществлять двухстороннюю сварку фланца – один шов для прочности варится для присоединения стыковочной втулки фланца к трубе, а уплотняющий сварной шов варится внутри фланца на конце трубы.

Читать статью  Стальной фланец приварной плоский по ГОСТ 12820-80

Если условия эксплуатации позволяют, то уплотняющий сварной шов не делается. Сквозные фланцы наиболее часто используются при более низких давлениях – класс 150 (PN 20) или класс 300 (PN 50) используемых пределов расчетного давления.

Class: 150–1500, для 1500 lbs только 1/2″–2 1/2″ (ANSI B 16.5); 75–350 (ANSI B 16.47)

ANSI/ASME Threaded (Screwed, ST) Flanges — фланцы стальные резьбовые

Фланцы с резьбой применяются с большими ограничениями в особых случаях. Главное их преимущество — возможность сборки без сваривания при высоком давлении на участках трубопроводов, где применение сварки ограничено нормами безопасности. Стальные фланцы с резьбой нельзя применять в условиях сильных колебаний температуры и механических деформаций, поскольку высока вероятность разгерметизации соединения.

Class: 150–1500, для 1500 lbs только 1/2″–2 1/2″ (ANSI B 16.5)

ANSI/ASME Welding Neck Flanges (WN, Weld Neck) — воротниковые (стальные приварные встык) фланцы

Воротниковые (юбочные) фланцы привариваются встык к торцу трубы. Такое присоединение обеспечивает устойчивость к деформациям, низким и высоким температурам, уменьшает турбуленцию в области фланцевого соединения. Фланцы стальные приварные встык наиболее часто используются при жестких условиях эксплуатации и необходимости высокого качества производства.

Class: 150–2500 (ANSI B 16.5); 75–900, для 900 lbs только 26″–48″ (ANSI B 16.47)

Flanges ANSI/ASME Lap Joint (LJ, Lapped Flange) — фланцы приварные внахлест (фланцы с соединением внахлест, фланцы свободные)

Фланцы приварные внахлест по своей форме похожи на плоские фланцы Slip On, но имеют скругленную внутреннюю кромку около уплотнительной поверхности для плотного прилегания к концевому приварному кольцу. Фланцы данного типа не привариваются к трубе, а могут свободно вокруг нее вращаться. Фланцы приварные внахлест применяются на часто разбираемых участках трубопроводов. Такие соединения легко монтируются, поскольку крепежные отверстия легко выравниваются относительно противоположного фланца. Свободные фланцы не вступают в контакт со средой, поэтому их не обязательно изготавливать из коррозионно-стойкой стали.

Class: 150–1500, для 1500 lbs только 1/2″–2 1/2″ (ANSI B 16.5)

ANSI/ASME Socket Weld Flanges (SW) — фланцы с впадиной под сварку (раструбные фланцы)

Фланцы раструбные (стальные фланцы с впадиной под сварку) надеваются на торец трубы и привариваются к ней. Фланец Socket weld похож на плоский фланец, но радиус отверстия приварной поверхности раструбного фланца больше внутреннего радиуса трубы примерно на толщину ее стенки.

Class: 150–1500, для 1500 lbs только 1/2″–2 1/2″ (ANSI B 16.5)

Flange ANSI/ASME Blind (Blank) — заглушки фланцевые стальные

Заглушки фланцевые стальные (стальные приварные фланцы без отверстия посередине) применяются для закрытия концевого участка трубопровода или для доступа к его промежуточному участку. Изготавливаются для всех номинальных давлений и номинальных диаметров.

Типы и соответствие уплотнительных поверхностей

ASME(ANSI) ГОСТ 33259-2015 Чертеж Тип площадки уплотнительной
FF Исполнение А по ГОСТ 33259-2015

Гладкая уплотнительная поверхность

Исполнение В по ГОСТ 33259-2015

Исполнение 1 по ГОСТ 12815-80/12822-80

С соединительным выступом

Исполнение Е по ГОСТ 33259-2015

Исполнение 2 по ГОСТ 12815-80/12822-80

Исполнение с выступом

Исполнение F по ГОСТ 33259-2015

Исполнение 3 по ГОСТ 12815-80/12822-80

Исполнение с впадиной

Исполнение C, L по ГОСТ 33259-2015

Исполнение 4 по ГОСТ 12815-80/12822-80

Исполнение с шипом

Исполнение D, M по ГОСТ 33259-2015

Исполнение 5 по ГОСТ 12815-80/12822-80

Исполнение J по ГОСТ 33259-2015

Исполнение 7 по ГОСТ 12815-80/12822-80

Типы стальных фланцев стандарта DIN EN 1092-1.

Полное название стандарта DIN EN 1092-1:2007 Фланцы и их соединения. Круглые фланцы для труб, арматуры, фитингов и вспомогательных устройств с указанием PN. Часть 1.Стальные фланцы.

Область применения фланцев DIN EN 1092-1:2007. Данный европейский стандарт устанавливает требования к круглым стальным фланцам DIN, работающим при давлении от PN 2,5 до PN 400 и имеющим размеры от DN 10 до DN 4000. Данный стандарт фланцев DIN определяет: типы, размеры, материалы, допуски, резьбу, обработку поверхностей, маркировку фланцев; размеры болтов; зависимость давления от температуры, массу.
