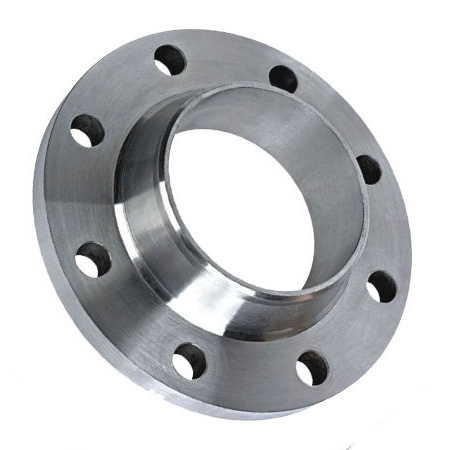

Воротниковый фланец Ду-20 Ру-16/25/40 стальной

Фланец ДУ-20 — это приварная деталь для монтажа труб, арматуры с условным диаметром 20 мм. Виды — плоские, воротниковые, заглушки, свободные. Применяются на трубопроводах с рабочим давление Ру 0,1-100, температура до +600 о С. Фланец Ду20 монтируется на трубу 25 мм наружного диаметра. Количество отверстий для монтажа болтов/шпилек, гаек с размерами М10, М12 — 4шт. Производство согласно ГОСТ 12820-80, 33259-2015, 12821-80, 12822-80, 12836-67. Изготавливают из алюминия, чугуна, нержавеющей, оцинкованной, углеродистой стали, марки 20, 25, 40, 45, ст3сп, 09Г2С, (08)12Х18Н10Т, 10Г2.

Фланцы Ду 20 мм применяются в химической, газовой, пищевой, нефтегазовой промышленностях для соединения аппаратов, приборов, трубопроводов, теплотрасс, станций автоматики, водопроводов, горячего/холодного водоснабжения, канализации, агрегатации насосных станций.

Размеры фланцев ДУ 20 — таблицы, чертежи, вес

Размеры присоединительные в зависимости от номинального давления РУ 2,5; 4; 6; 10; 16; 25; 40; 64; 100; 160; 200; 250 кгс/см 2 , высота зеркала, прижимные диаметры наружные, внутренние, параметры и количество прижимных отверстий, вес, толщина, межосевое расстояние, толщины приварных колец — указаны в таблицах фланцев Ду20.

Размеры стальных плоских фланцев Ду-20

Чертеж размеров фланца 20мм из стали

Расшифровка условных обозначений чертежа плоских фланцев ДУ20:

  • D1 — межосевое расстояние отверстий крепежа;
  • D — общий наружный диаметр;
  • n — количество отверстий;
  • D2 — диаметр зеркала;
  • dв — диаметр внутренний;
  • b — толщина.
Читать статью  Расценки на фланцы в смете

Параметры Ду-20, мм

Размеры воротниковых/приварных встык

Воротниковый фланец ду-20 приварной встык

Конструкция и обозначения на чертеже воротниковых фланцев ДУ-20:

  • D — наружный диаметр;
  • D1 — межосевое расстояние крепежных отверстий;
  • D2 — прижимная поверхность (зеркало);
  • dв — внутренний диаметр;
  • b — толщина;
  • h — высота зеркала;
  • dн — диаметр под шпильки и болты.

Условное давление Ру, МПа

Габаритные параметры воротниковых фланцев Ду-20, мм

Размеры заглушек/глухих фланцев Ду-20

Глухой фланец ду20 чертеж заглушка стальная

Присоединительные поверхности заглушек ДУ 20:

  • соединительный выступ — Ру 0,6-4,0 МПа;
  • выступ — Ру 1,0-6,3 МПа;
  • шип — Ру 0,6-6,3 МПа;
  • под прокладку овальную — Ру 6,3-16 МПа;
  • впадина — Ру 4 МПа.

Расшифровка с чертежа заглушек ДУ-20:

  • D — внешний диаметр;
  • D1 — межосевое расстояние;
  • D2 — диаметр прижимной сферы;
  • d2 — диаметр центровочной поверхности;
  • b — общая толщина;
  • b1 — толщина без учета центровочной поверхности;
  • h — высота прижимной поверхности;
  • n отв. d — количество и диаметр крепежа.

Номинальное давление Ру, МПа

Габариты заглушек Ду20, мм

75 58 16 2 2 16

Толщина и диаметры свободных на приварном кольце

Свободные фланцы Ду20 конструктивно состоят из свободного и приварного кольца. Используются для монтажа и стыковки ПЭ, полиэтиленовых, полипропиленовых труб. Устанавливаются с помощью отбортовок, не контактируют с рабочей средой. Приварное кольцо/отбортовка производится в исполнениях: соединительный выступ, выступ, впадина, шип, паз, под фторопласт.

Чертеж свободных фланцев под пэ втулку ДУ20

Обозначения с чертежа свободных фланцев ДУ-20:

  • D1 — межосевое расстояние крепежа;
  • D — наружный диаметр;
  • db — диаметр внутренний;
  • D2 — диаметр прижимной поверхности;
  • b — толщина кольца;
  • b1 — толщина приварного кольца.

Условное давление Ру, МПа

Габариты и толщины свободных фланцев Ду20, мм

26 18 16 4

Фланец воротниковый стальной размер 20мм

Свободный приварной фланец на кольце Ру40

Глухой фланец заглушка Ду20 для газовой магистрали

Фланец размером 20мм

Какой фланец идет на 25 мм трубу?

При монтаже магистрали многие сталкиваются с вопросом: Как подобрать фланец под трубу? Основные характеристики для подбора КОФ под трубу:

  • Размер прижимной поверхности фланца;
  • Количество и диаметр крепежных отверстий;
  • Толщина стенки трубы;
  • Толщина;
  • Высота выступа, зеркала;
  • Глубина, размер паза;
Читать статью  Добромыслов таблицы для гидравлического расчета напорных трубопроводов

Труба круглая любых типов с идентичным ДУ вставляется во внутреннее отверстие фланца Ду20 с противоположной к уплотнительной плоскости стороны, и приваривается первым швом с конца(торца) трубы, вторым швом с гладкой стороны. Таблица с подбором фланца Ду-20 под трубу 25 мм приведена ниже.

Таблица подбора фланца под трубу 25 мм

Тип Параметры для подбора трубы, мм
Номинальное давление, Ру Условный диаметр, ДУ Внутренний диаметр фланца, мм Соответствующий наружный диаметр трубы, мм
Плоский 2,5; 4; 6; 10; 16; 25; 40; 64; 20 26 25
Воротниковый
Заглушка
Свободный на приварном кольце

ГОСТ изготовления стальных фланцев под приварку

Фланец стальной стандарт ГОСТ 12820-80 под приварку

Действующие в Украине ГОСТ изготовления стальных фланцев Ду-20:

  1. 33259-2015 — «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до РУ250. Конструкция, размеры и общие технические требования»;
  2. 12820-80 — плоские, квадратные;
  3. 12821-80 — Стальные приварные встык на Ру 0,1 до 2,0МПа. Конструкция и размеры;
  4. 12821-80 — воротниковые приварные встык;
  5. 12822-80 — свободные на приварном кольце;
  6. 12815-80 — присоединительные параметры;
  7. 7505-89 — класс точности;
  8. 12816-80 — материал изготовления, технические требования, крепежные детали, маркировка, упаковка, прокладки, транспортировка;
  9. 28759.1/2-90 — параметры, типы, конструкция;
  10. 28759.4-90 — под восьмиугольное сечение;
  11. 12836-67 — заглушки стальные.

Стандарты DIN изготовления фланцев Ду20:

  1. Плоский — DIN 2573/2576;
  2. Воротниковый — DIN 2627/2638.

Диаметр отверстий, болты, шпильки фланцев Ду20

Для фланцевого монтажа запорной, трубопроводной арматуры используют КМЧ — комплект монтажных частей, болты, шпильки, гайки. В таблицы указаны номера болтов и шпилек, при расчете на один фланец ДУ20 Ру 1/2,5/6/10/16/25. Для 1 шпильки необходимо 2шт гайки, для 1 болта — 1шт гайки. Фланцы Ду-20 с высоким давлением от Ру25 производятся с большей толщиной и количеством отверстий, для избежания гидроударов в магистрали.

Читать статью  Кожух Защитный КЗХ (химстойкий) для фланцевых соединений
Диаметр условный фланца Размеры болтов/шпилек под давление Ру
1/2,5 6 10 16 25
20 M10x40 M10x45 M12x50 M12x50 M12x55
Количество отверстий, шт 4 4 4 4 4

Виды и типы фланцев Ру-2,5, Ру-6, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63

Тип фланца ДУ20 выбирают под техническую задачу трубопровода, агрессивность рабочей среды и давление в трубе. По типу конструкции различают фланцы Ду-20:

  • Воротниковые. Конструкция воротниковых фланцев стальных приварных встык изготовленная таким образом, что давление рабочей среды распределяется через конусную ступицу.
  • Плоские. Вид плоской круглой детали с отверстием в центре для прохождения рабочей среды. Используется для магистралей низкого давления и простых соединений.
  • Заглушки. Плоская глухая деталь с отверстиями под крепление. Используется для закрытия конца трубопровода/отверстия и постоянного/временного перекрытия рабочей среды.
  • Свободные. Монтируются с помощью приварного кольца, отбортовки. Предназначены для формирования быстросъемных фланцевых соединений на трубах.

Цены фланцев Ду 20

Цена фланцев Ду20 стальных приварных меняется от условного давления, типа — воротниковый, плоский, свободный, глухой, материалов изготовления, толщины и веса. Цена на фланец Ду-20 зависит от технических характеристик, габаритных размеров и марки стали. Будьте внимательны при покупке бу фитингов, поскольку за время эксплуатации они могли потерять свою геометрию и герметичность, что грозит поломкой оборудования, повреждением магистрали.

Купить КОФ Ду 20 в Украине с креплениям

Купить фланцы 20 мм можно у СЛЭМЗ. Изготавливаем из стали, чугуна, нержавеющей стали, оцинкованные. Подберем фланцы ДУ20 стальные приварные под номинальное давление РУ 2,5/4/6/10/16/25, тип и размер арматуры, рабочую среду. При производстве используются нормы ГОСТ 12820, 12821-80, контроль качества ОТК строго исключает брак, скрытые дефекты. Под специфику технического процесса или под задвижки, краны, клапаны, подберем точное количество КМЧ под трубу 25мм — болты, шпильки, гайки. У Слобожанского завода можно купить КОФ Ду20 в сборе с креплением и запорной арматурой.
