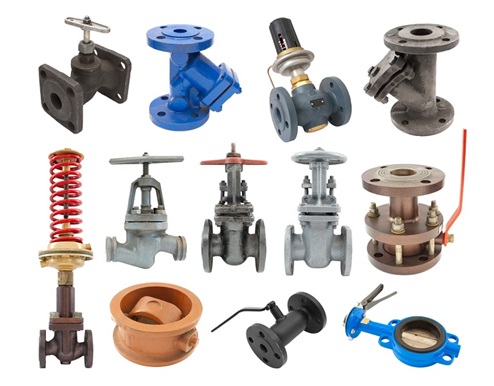

Виды запорной арматуры их классификация

Виды запорной арматуры их классификация

Газ, вода или другая жидкость, которая перемещается по трубопроводу ─ поток среды. Запорная арматура применяется для перекрытия потока среды в случае ремонта трубы. К запирающей арматуре относятся контрольно ─ спускные устройства, пробно ─ спускная арматура, которая служит для показания уровня среды в емкости, а также для выхода воздуха, снятия пробы и дренажа.

Запирающая арматура

Назначение и область применения

Запорная арматура для трубопроводов распределяет и регулирует, отключает циркулирующий в трубе поток среды.

  • в отопительный сезон для обнаружения «утечек» на трассе используются отсекающие задвижки для закрытия подачи горячей воды;
  • определение загрязненности «грязевиков» в системе водоснабжения.

Запорная арматура классификация по назначению:

  1. Промышленная. Применяется в народном хозяйстве и промышленности, горячее водоснабжение. Эта категория оборудования работает в разных условиях:
  • радиоактивная среда;
  • сыпучие продукты производства;
  • высокое давление, перепад температур
  • газопровод;
  • нефтяной трубопровод;
  • другие условия. Промышленный вид
  1. Судовое оборудование. Применяется на кораблях и судах морского и речного флота. Требования:
  • вес (минимальный);
  • стойкость к вибрации;
  • надежность;
  • способность работы в особых условиях. Судовое оборудование
  1. Санитарно-техническое устройство. Используется в ванной комнате, бачок в санузле, газовые колонки, бойлеры, душевые кабины. В инженерных системах домашнего водоснабжения. Арматура для ванной комнаты
  2. Запорные механизмы специального действия. Изготавливаются по особым требованиям. Пример: арматура на атомной станции, нефтепроводах.

Эксплуатационные характеристики

Качественная работа трубопроводных систем зависит от правильного выбора кода изделия ОКПД 2 (вентили, краны, задвижки, другое оборудование).

Необходимо учитывать эксплуатационные характеристики:

  • номинальный диаметр трубопровода, который характеризует пропускную способность потока среды;
  • номинально допустимое давление в трубопроводе;
  • в какой среде работает запирающее устройство, класс герметичности;
  • параметр температур рабочей среды (минимальное и максимальное значение);
  • стойкость к коррозии.
Читать статью  Соединительные детали трубопроводов – виды и их особенности

Основные эксплуатационные показатели на изделие производитель указывает в техническом паспорте.

Материал для изготовления запорной арматуры

Устройства запорной арматуры в большинстве изготавливаются из антикоррозийной стали (нержавейка) или чугуна. Другой материал в изготовлении мало применяется, так как устройство контактирует с агрессивной средой: вода, масло, газ, пар, которые вызывают коррозию.

В пластиковых инженерных домовых сетях запорную арматуру изготавливают из пластмассы. Для изготовления оборудования кроме чугуна и нержавейки применяют сплав: сталь, чугун, бронза. Применяется для изготовления специального оборудования титан. Современные краны изготавливают из фарфора, бронзы и пластика.

Типы запорной арматуры

Различается четыре типа запорной арматуры: кран, задвижка, дисковый затвор, клапан.

Разновидность клапана: игольчатый, тарельчатый, односедельный, двухседельный. Принцип работы: в устройстве регулятор работает параллельно потоку среды, находящейся в трубопроводе.

Вентиль игольчатый

Задвижка имеет армированную конструкцию, и регулятор работает по отношению к потоку на 90 градусов.

Задвижка чугунная

В кране регулятор вращается и с потоком не связан, виды: шаровый, дисковый, конусный.

Кран шаровый стальной

Дисковый затвор ─ регулятор дисковой формы вращается по оси вокруг себя и расположен под углом 90 градусов к потоку среды трубопровода.

Дисковый затвор

Вид арматуры по способу присоединения к системе

Важным параметром для запирающего оборудования является вид присоединения к трубопроводу. Распространенные виды:

  • фланцевое соединение;
  • резьбовой монтаж, с применением муфт;
  • штуцерное соединение;
  • сварка.

Пример фланцевого соединения

Фланцевое соединение различается по форме: круглый фланец, квадратный или треугольный. Универсальным фланцевым соединением считается круглый фланец, такое соединение применяется в трубопроводах разного давления. Квадратный фланец ограничен 20 атмосферами давления.

Резьбовое соединение применяется для трубопроводов небольшого диаметра и давления не выше 1,6 МПа. В таком соединение резьба есть на арматуре и трубопроводе. Различают соединения с внешней резьбой и внутренней резьбой. Есть разные стандарты резьбы. Для усиления соединения применяются уплотнители ─ лента ФУМ, нить льна, густая смазка. Применяется соединение в монтаже арматуры: задвижки, клапаны, разделители потока.

Читать статью  Наладка и регулировка систем водяного отопления

Штуцерное соединение применяют в трубопроводах ДУ-5 не более. Соединительный конец, накидной гайкой используя внешнюю резьбу, прижимается к трубе. Таким соединением в магистральный трубопровод внедряют измерительные приборы.

Сварочное соединение применяется в трубопроводах с вредной для здоровья человека средой. Основной параметр соединения ─ сварной шов не должен быть слабее толщины стенки трубы. Необходимо производить предварительную подготовку трубы для сварки.

Вид арматуры по области применения

На трубопроводе магистрального значения в качестве запорного оборудования устанавливается задвижка. Основной элемент устройства ─ шпиндель. Он бывает выдвижной или неподвижный. Этот вид запорного оборудования имеет разные технические характеристики, разную степень устойчивости к агрессивной среде.

Устройство задвижки с выдвижным и невыдвижным шпинделем

Так как задвижки не изготавливаются из материала химической устойчивости, их применяют в инженерных системах водоснабжения, отопления.

Вентиль ─ устройство, в котором запор двигается по резьбовому соединению. Когда вращаем вентиль, шток с маховиком двигаются, происходит действие «включать» или «выключать» поток. Отверстие для среды делается меньше или больше. Применяется для регулирования жидкости или газа в трубе.

Устройство запорного вентиля

Кран шаровый имеет литой корпус, двухстороннюю резьбу для соединения с трубопроводом. Ручкой перекрывается поток среды. Есть прокладка уплотнительная под ручкой.

Устройство трехходового шарового крана

  • проходной, многоходовой;
  • ручной, имеющий электропривод;
  • затвор крана может двигаться закручиванием или прижимом.

Применяется водопроводный кран для подачи и запирания жидкости.

Как разобрать шаровый кран для воды: устройство и ремонт при неисправностях
Шаровой кран пришел на смену классическим смесителям с двумя вентилями. С его помощью можно быстро регулировать температуру и напор воды поворотом всего одного рычага. Конструкция предельно проста,…

Запорный клапан ─ вид арматуры применяемый в трубопроводах. Маховик регулирует положение заслонки. Есть модели с электрическим приводом, они дорого стоят. Область применения ─ системы канализации, нельзя использовать в средах с температурой выше 50 градусов Цельсия.

Читать статью  Классификация и особенности применения фитингов из ПВХ

Затвор ─ основной представитель запорного и регулирующего оборудования. Он состоит из стального корпуса и элемента перекрывающего поток среды в трубопроводе, который расположен под углом 90 градусов к потоку. Он применяется в любых трубопроводах.

Дисковый затвор в разрезе

Вид запорной арматуры по функциональному назначению

Запорная арматура по назначению применяется в разных видах водопроводов:

  1. Общепромышленный тип: стандартный трубопровод, работа в обычных условиях. Изделие имеет средние технические характеристики.
  2. Нефтепромышленность. Большие размеры устройства. Адаптация к работе с вязкими веществами.
  3. Специальные трубопроводы. Токсичные или химические среды. Арматура имеет технические характеристики для работы под высокой нагрузкой, предельные нормы безопасности.
  4. Трубопроводы военного назначения. На оборудование этих комплексов распространяется секретность. Изготавливают такое оборудование предприятия, выигравшие государственный заказ.
  5. Судостроение и автомобилестроение. Используется изделия исходя из габаритов и конструктивных особенностей транспорта.
  6. Санитарно-технический трубопровод. Арматура применяется в быту, работа сантехника: шаровые краны для подключения бойлера, регулятора давления, сливного бачка, унитаза. Она служит для прекращения потока в трубопроводе, регулировке его количества за временной промежуток. Именно запорные устройства обеспечивают качественную работу сантехнического оборудования.

Маркировка и классификация, требования к стандартам

Все запорное оборудование маркируется по ГОСТу №4666-75. Есть разные виды нанесения маркера:

  • штамповочная маркировка;
  • гравирование;
  • установка клейма.

Одним из видов маркировки является окраска изделия по виду изготовления:

Пример маркировки вентиля из чугуна

  • в синий цвет окрашивается арматура из легированной стали;
  • в черный цвет из ковкого чугуна;
  • в серый из углеродистой стали;
  • антикоррозийная сталь окрашивается в голубой цвет;
  • материал из цветного металла не имеет окраски.

Преимущество и недостатки

Наименование Преимущество Недостаток
Кран Незначительные габариты

Прост в эксплуатации

Устойчив к загрязнению

Допускается работа в тяжелых условиях:

  • перепад температур
  • вакуум
  • высокое давление
  • агрессивная среда

В зоне застоя среды образуется коррозия

Конструктивная простота изделия

Возможность применения в различных условиях

Сложность в ремонте

Применение на трубопроводах большого диаметра

Заключение

Выбирая нужное оборудование, помните, что в паспорте указаны технические параметры для оптимальной работы, на соответствующем трубопроводе. Рекомендуется выбирать изделия из действующего каталога. Основные показатели для выбора: тип соединения с системой, технические данные трубопровода. Выбирается из описания условий применения материал запорного устройства: чугун, цветмет, сталь, другой материал.

Признаки классификации и отличительные черты основных четырех типов арматуры:
