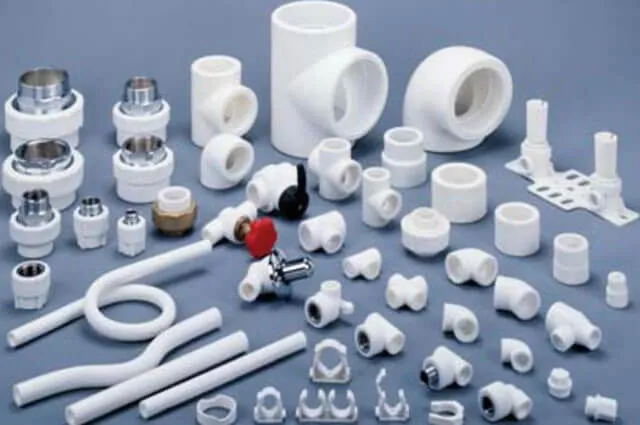

Классификация и особенности применения фитингов из ПВХ
В зависимости от химического состава полимера пластиковые трубопроводы монтируют разными способами. Трубы из поливинилхлорида (ПВХ) соединяют между собой либо в раструб, либо с использованием специальных деталей – фитингов. Производители предлагают фитинги ПВХ, разновидности и свойства, которых позволяют монтировать трубопроводы любой конфигурации.
Назначение фитингов ПВХ
Зона использования труб из поливинилхлорида ограничивается температурным режимом. Эксплуатация трубопроводов ПВХ с носителем горячее, чем 60 градусов приводит к быстрому износу труб. При температуре в 120 градусов поливинилхлорид начинает деформироваться. Трубы и фитинги ПВХ используют для монтажа канализационных систем, холодных водопроводов и прокладке электрических проводов.
Фитинги ПВХ используют:
- для монтажа коммуникаций, которые будут эксплуатироваться под давлением (водопроводные системы);
- для монтажа канализационных систем, которые работают на самотеке, в тех случаях, когда необходимо изменить направление трубопровода, смонтировать отвод, ревизию и т. д.
Канализацию на ПВХ трубах в частном доме легко смонтировать без посторонней помощи. Прямолинейные участки укладывают в раструб, соединяя трубы между собой без дополнительных элементов. Однако при повороте трубопровода не обойтись без фитингов. Здесь применяют специальные соединительные детали, которые также соединяются с раструб, простой стыковкой до упора. Герметичность в таком соединении обеспечивает уплотнительное кольцо, вставленное производителем.
- соединить прямолинейные участки;
- повернуть трубопровод под углом 15, 30, 45, 90 градусов;
- смонтировать узел разветвления, обвод;
- поставить запорную арматуру;
- установить ревизию, заглушку.
Для монтажа водопроводных систем характерно сочетание труб из разного материала. Переход от пластика к металлу осуществляется с использованием специальных деталей, которые объединяют резьбу для металлического сегмента водопровода и пластиковый вывод на трубу на клеевой основе.
Обратите внимание! Фитинги ПВХ изготавливают из полимеров, которые совпадают по химическому составу с трубами. Во избежание некачественного монтажа выбирайте материалы одного производителя.
Характеристика деталей
Фитингам ПВХ присущи все характеристики труб из поливинилхлорида, поскольку их производят из аналогичного пластика. Эти детали:
- устойчивы к коррозии;
- химически инертны;
- имеют большую механическую прочность при малом весе;
- безопасны для человека;
- имеют длительный срок службы, при условии соблюдения эксплуатационных рекомендаций;
- имеют невысокую стоимость (в сравнении с деталями из металлов);
- не поддерживают горение.
Рекомендуем ознакомиться: Применение саморегулирующегося греющего кабеля для обогрева труб
Одним из основных достоинств ПВХ фитингов можно назвать сочетание простоты монтажа и прочности получаемого соединения. Для работы с этими деталями не требуется сварочное оборудование, специальные инструменты, профессиональные навыки.
Классификация
Все ПВХ фитинги можно разделить по способу монтажа на:
- клеевые (холодная сварка);
- резьбовые;
- фланцевые.
Большую группу составляют комбинированные детали, объединяющие два разных способа соединения. Например, клеевое и фланцевое, клеевое и резьбовое. Для высокотемпературной сварки труб из поливинилхлорида фитинги не используются. Этот способ соединения применяют на трубопроводах большого диаметра в промышленном строительстве. Сварку осуществляют встык при помощи профессионального, дорогостоящего оборудования.
Фитинги ПВХ позволяют монтировать металлическую запорную арматуру в систему из пластика, соединить полимерный сегмент водопровода с металлическим, осуществить переход с одного диаметра на другой.
По способу изготовления ПВХ фитинги делят на литые и сегментные. Литые детали имеют цельный корпус. В процессе их производства расплавленный полимер заливают в готовую форму, где он охлаждается и застывает. Полученная деталь не имеет соединительных швов на корпусе. Сегментные собирают из заготовок, склеивая в процессе производства. Литые фитинги устойчивее к механическому давлению.
Обратите внимание! Для монтажа наружных коммуникаций используют только литые фитинги.
По эксплуатационным характеристикам ПВХ материалы делят на:
- напорные, предназначенные для водопроводных систем;
- безнапорные – канализация, ливневки, монтаж электросетей;
- для разреженных сред.
По назначению фитинги ПВХ можно разделить на три большие группы:
- Соединяющие. Сюда входят муфты клеевые, резьбовые, фланцевые, которые используют для соединения прямолинейных участков трубопровода.
- Разветвляющие – тройники прямые и угловые, крестовины.
- Регулирующие – запорная арматура, заглушки.
Для монтажа поворотов производители предлагают уголки с большим радиусом поворота. Они позволяют избежать канализационных заторов, характерных для резких поворотных узлов (начиная с прямого угла).
Рекомендуем ознакомиться: ПВХ труба для защиты электропроводки
Муфта-американка
Муфта-американка популярный вид пластиковых комбинированных фитингов, позволяющий смонтировать как прямой стык, так и угловое соединение. Отличительной особенностью американки (способ соединения придумали американцы) является накидная гайка, которая позволяет смонтировать разъемное соединение высокой прочности. Удобно использовать муфту-американку в монтаже труднодоступных участков.
Обратите внимание! Муфта-американка позволяет соединить на резьбе участок трубопровода без вращения самих труб. По резьбе ходит только накидная гайка.
Монтаж водопровода с помощью ПВХ фитингов
В монтаже бытовых коммуникаций из поливинилхлорида используют раструбный метод соединения (для канализации) и клеевой (для водопровода).
Технология раструбного монтажа основана на последовательном соединении труб и необходимых фитингов встык, когда одна деталь вставляется внутрь другой до упора. Производители выпускают готовые детали под раструб. Они имеют расширяющийся конец, в котором закреплена герметизирующая резинка.
Монтаж ПВХ коммуникаций методом холодной сварки осуществляется с использованием специального клея, который не является таковым в общепринятом смысле. Клей для соединения ПВХ деталей – это вещество, которое растворяет верхний слой полимера на определенную глубину. При высыхании полимер образует прочное соединение, напоминающее монолит.
Для работы потребуется: очиститель (праймер), клей, чистая ветошь, кисточка, ножовка или труборез.
Чтобы клеевой стык получился прочным, необходимо придерживаться следующего алгоритма:
- Отрезать трубу строго перпендикулярно. Зачистить срез от заусенцев, продуть от пыли, обезжирить.
- Примерить трубу и фитинг. Торец должен заходить в фитинг свободно, не менее чем на треть длины.
- Промазать склеиваемые поверхности праймером, дать высохнуть. Праймер подготовит поверхности к соединению, слегка размягчив поливинилхлорид.
- Промазать поверхности клеем. Соединить до упора. Провернуть детали относительно друг друга для лучшего распределения клея. Убрать проступившие излишки клея.
- Дать соединению высохнуть. Среднее время склеивания 1 минута.
Несмотря на простоту монтажа, следует обратить внимание на следующие моменты, которые приводят к некачественной склейке:
- Излишек клея при нанесении ослабляет полимер за местом склейки. Агрессивный состав растворяет участки, на которые он попадает. Результатом будут трещины, пузыри, протечки.
- От момента нанесения клея до полной стыковки деталей должно пройти не более 20 секунд. Запаздывание с соединением приводит к ослаблению действия клея и некачественному соединению.
- Некачественное разведение клея, когда он слишком жидкий или густой, приводит к неполному соединению трубы и фитинга. В месте стыка возможны протечки.
- Неравномерное намазывание клея, также как плохая предварительная подготовка поверхностей, приводит к некачественному соединению, когда не вся поверхность равномерно схватывается.
Рекомендуем ознакомиться: Вентиляция и воздуховоды прямоугольной формы сечения
Чтобы избежать ошибок, присущих новичкам, предварительно потренируйтесь на обрезках труб. Признаком качественного соединения служит аккуратный ободок у входа в фитинг.
Основные производители
Выбрать качественные полимерные материалы среди предлагаемого разнообразия непросто.
Несколько проверенных производителей, продукция которых соответствует европейским стандартам качества:
- Белорусские компании СКТ «Инжиниринг» и «Фабипласт». Компании специализируются на производстве канализационных труб, полимерных фитингов и трубных материалов. Работают с частными лицами, ЖКХ, строительными компаниями, крупными отечественными и зарубежными промышленниками.
- Казахстан производит полимерную трубную продукцию и фитинги по немецкой технологии. Производство «Deniz» расположено на юге Казахстана, успешно работает более 20 лет. Ассортиментный перечень поставляемой продукции содержит более 100 наименований. «Deniz» работает по всей территории бывшего Советского Союза, имея производство в 12 линий.
- Российского производителя представляет ООО «Станд». Предприятие на рынке полимерной трубной продукции уже 17 лет. Однако производство ориентировано на выпуск ПВХ труб для электропроводки, мебельного производства и монолитного строительства.
