Фитинги для полипропиленовых труб: виды, производители
Для проведения монтажа систем холодного и горячего водяного снабжения, пневмопривода, дренажа и канализации хорошо зарекомендовали себя фитинги для полипропиленовых труб (ПП изделия). Широкий ассортимент продукции компаний-производителей, цены и особенные характеристики дают возможность подобрать универсальные изделия для подключения контуров различного размера и материала ( полипропилен , металл).

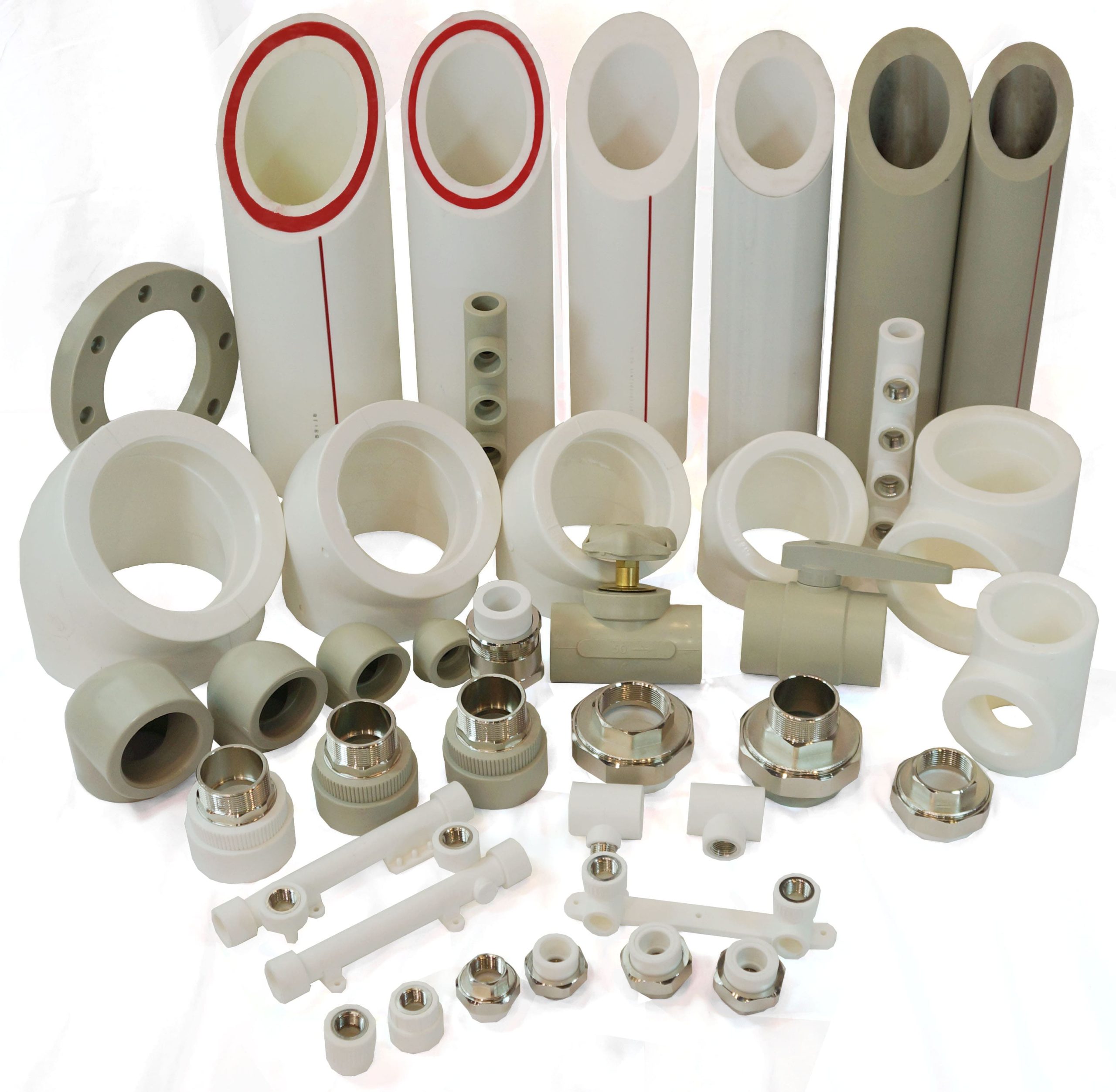

Фитинги из полипропилена
Преимущества
Фитинги для полипропиленовых труб отопления (материал означается как PPR) – это элементы соединения, при помощи которых проводится установка трубопровода. Без фитингов достаточно сложно проложить коммуникационную систему для устройства обогрева, канализации либо водопровода. Свойства материала таковы, что использование сварочного аппарата является лучшим способом соединения фитинга с трубами. Соединения получается более надёжным и качественным.
Компрессионные фитинги и соединения с резьбой по отношению к трубам из полипропилена не дают требуемой герметичности.
Фитинги полипропиленовые дают возможность создать и осуществить сложнейшие проекты и сети. Допустим, на площади с небольшим количеством места, или когда объект имеет трудную конфигурацию. Все данные нюансы неважны, если использовать элементы соединения.
Как итог, выделим основные преимущества, которые имеет фитинг полипропилен:
- Легко устанавливается.
- При правильном монтаже обеспечивает надёжное и качественное соединение.
- Имеет высокие эксплуатационные характеристики, такие как коррозийная устойчивость и лёгкая переносимость российских климатических условий.
- Широкий ассортимент моделей фитингов, который предлагают множество зарубежных и отечественных компаний-производителей. Это даёт с лёгкостью сделать выбор изделия.
- Широкий спектр применения ПП деталей: при подаче питьевой воды, монтаже системы отопления и горячего водоснабжения, прокладке сети газопровода, установки водостоков и т.п.
- Экологичность материала. Различные вредные для здоровья человека выделения из материала отсутствуют.
- Изделия пожаробезопасны, так как трудно воспламеняются.
- Малый вес фитингов, что облегчает транспортировку и монтаж.
70 % всех выпускаемых компаниями фитингов и труб изготавливаются из полипропилена.
Подробную информацию про полипропиленовые трубы можно прочитать здесь.
Виды фитингов из полипропилена
Чтобы принять правильное решение при выборе данных изделий, стоит знать, какие бывают фитинги для полипропиленовых труб и сами трубы.
На рынке сантехники есть устройства различных цветов: белого, зелёного, серого, чёрного. Цвет почти никак не сказывается на свойствах и качественных характеристиках. Исключением являются трубы чёрного цвета из-за их высокой стойкости к ультрафиолетовым лучам. В остальном изделия аналогичны.
Исходя из сферы использования и характеристик, выделяют разные типы труб из полипропилена. Вы можете ознакомиться с ними, рассмотрев таблицу.
Наименование | Температура рабочей среды | Давление | Применение | Другие характеристики |
---|---|---|---|---|
PN10 | Не выше 45 °С | До 1 МПа | Для подведения холодной воды в системах с невысоким давлением. Для монтажа тёплых полов. | Трубы с небольшой толщиной стенки. |
PN16 | Не выше 65 °С | До 1,6 МПа | Для систем подведения холодной воды с высоким давлением. | — |
PN20 | Не выше 80 °С | До 2 МПа | Для разводки холодной и горячей воды, централизованного отопления | — |
PN25 | Не выше 95 °С | До 2,5 МПа | Для системы индивидуального отопления и горячего водоснабжения. | Армируются фольгой или стекловолокном, из-за этого обычно имеют уменьшённую толщину стенок. |
Фитинги выпускаются на трубы диаметров от 16 до 110 мм. Конечно, есть изделия до 600 мм, однако они применяются лишь для коммунальных служб и масштабных трубопроводных систем. Чтобы развести бытовую сеть, будет предостаточно 20 мм, для стояков или систем с высокой производительностью применяют ещё изделия 40 мм.
Помните, что лучше всего выбирать трубы и фитинги одного и того же производителя и одинаковой маркировки. Иначе вы рискуете потратить деньги впустую, в случае не состыковки элементов.
Чтобы соединение полипропиленовых труб было надёжным, применяют сварку. Клееные, компрессионные и резьбовые соединения не могут обеспечить полную герметичность и качество стыков. На это есть свое обоснование: фитинги компрессионного типа для рассматриваемых труб не рекомендованы из-за изменения геометрии трубы. При применении фитингов с прокладками прессовочных присутствует надёжная герметичность, однако при даже несильных ударах данные конструкции приходят в негодность. Таким образом, популярным методом является сварка с использованием паяльника либо аппарата для сварки.
Соединение деталей осуществляется встык и в раструб . Первый способ ненадёжен из-за того, что швы могут с лёгкостью разгерметизироваться при механических повреждениях либо повышенном давлении. Поэтому для соединения встык применяют фитинги. Их диаметр изнутри должен быть аналогичен параметрам снаружи купленных труб.
Классифицируют данные изделия по диаметру и форме. Форма изделий определяет угол стыков. Различают следующие виды фитингов для полипропиленовых труб, которые представлены в таблице.
Вид | Характеристика |
---|---|
Муфты | Это небольшой полый элемент, предназначенный для сварки двух трубных участков одинакового размера. Внешне выглядит как бочонок. В него с двух сторон вставляются трубы. |
Переходники | Элемент похож на муфту . Предназначен для соединения участков различного диаметра. С одной стороны помещается труба большого сечения, с другой – малого. В данной группе есть фитинги для соединения с трубами из металла либо элементами отопления, так как они на одном конце имеют металлическую резьбу. |
Уголки | Это элементы, необходимые для поворота трубопровода. Полипропилен пластичен, однако всё же гнуть его не рекомендуется. Поэтому существуют уголки величины 90° и 45°. Его концы могут быть одинакового либо разного диаметра (совмещены с переходниками), или вообще иметь на другом конце металлическую резьбу, предназначенную, как один из вариантов, для соединения контура горячего водяного снабжения со смесителем. |
Тройники, крестовины | Детали такого типа необходимы для отвода и соединения нескольких трубопроводных ветвей. Они имею разные углы и конфигурацию. Для укладки отопительной системы подойдут сварные фитинги, так как они характеризуются гладкой внутренней поверхностью без резьбы. Иногда может потребоваться переход на другой вид материала. В этом случае существуют тройники либо крестовины с резьбой в одном или нескольких отводах. |
Обводы | Данные элементы полезны в случае, когда требуется обойти какую-либо трубу. Как говорилось, гнуть рассматриваемый материал нежелательно, поэтому обводы – это решение для укладки труб при возникновении препятствий. Конфигурация обводов, как и высота подъёма, длина изгиба может быть различная. |
Компенсаторы | Их можно собрать из тех же уголков и труб, а можно приобрести готовую петлю. Эффект будет одинаковым. |
Краны, вентили | В трубопроводе из полипропилена можно применять и изделия из латуни, однако в этом случае из двух сторон на каждый такой элемент понадобится переходник на металл (а стоимость данных фитингов высокая). Полипропиленовое соединение по эффективности такое же, но сваривать его намного проще. |
Заглушки | Эти элементы требуются для завершения линии трубопровода. |
Фиксаторы, крепёж | Данные детали требуются для крепления труб к стенам. |
Американки | Это разборные фитинги, состоящие из муфты и накидной гайки. Монтируются в тех местах, где в момент пользования время от времени необходима чистка либо снятие элементов системы. |
Виды фитингов для полипропиленовых труб
Как сваривать полипропиленовые трубы и фитинги
Размеры полипропиленовых фитингов, предназначенных для сварки, стандартны: 20, 25, 32, 40, 50, 63, 75, 90 мм. Параметры соответствуют диаметрам популярных труб.
Действия по пайке должны выполняться в быстром темпе, чётко и без лишней суеты. Если вы в первый раз столкнулись с данной работой, то рекомендуется сделать пару пробных соединений. Только после того, как вы почувствуете, что наловчились, приступайте к работам по установке.
Рассмотрим, как соединяются полипропиленовые трубы и фитинги при помощи сварки:
- Для начала работы вам понадобится паяльник с насадками, которые согласуются с диаметром деталей стыковки.
- Теперь требуется обрезать трубу роликовым труборезом. Обрез должен быть перпендикулярен поверхности трубы.
- Со стороны торца нужно убрать появившиеся заусенцы и неровности. Это можно сделать при помощи напильника или наждачной бумаги.
- Паяльник требуется разогреть до +250 °C и на горячие насадки надеть трубу и фитинг.
- Время прогрева изделий напрямую зависит от их размера.
Время прогрева полипропиленовых изделий представлено в таблице.
Диаметр трубы, мм | Время нагрева, с | Время сварки, с | Время охлаждения, мин. |
---|---|---|---|
16 | 5 | 4 | 3 |
20 | 5 | 4 | 3 |
25 | 7 | 4 | 3 |
32 | 8 | 4 | 4 |
40 | 12 | 6 | 4 |
50 | 18 | 6 | 5 |
63 | 24 | 6 | 6 |
75 | 30 | 8 | 8 |
90 | 40 | 8 | 8 |
100 | 50 | 10 | 10 |
Возьмите на заметку ошибки, которые чаще всего допускают новички при спайке ПП трубопроводов:
- слабо нагрет паяльный аппарат;
- не выдержано время нагрева фитинга;
- изделия передержаны при нагреве паяльником;
- перепутана последовательность работ по сварке;
- соединение элементов проведено некачественно;
- вторичное применение фитингов;
- фитинг полипропиленовый и труба не от одного изготовителя либо из разных материалов.
Опыт сварки фитингов и труб из ПП придёт к вам быстро. Особой сложности в работах нет. Возможно, на начальных этапах придётся испортить пару фитингов и несколько сантиметров трубы, однако, если учесть их низкую цену, то это в принципе допустимо.
Российские и иностранные производители
Полипропилен фитинги в настоящее время производятся как зарубежными, так и отечественными компаниями. При том изделия российских фирм пользуются не меньшей популярностью.
Среди иностранных производителей можно выделить бренды Valtec, Ekoplastik, Blue Ocean, Tebo . Популярные производители полипропиленовых труб и фитингов в России – Синикон, ЯнИнтерПласт, МагистральПласт, ФД-Пласт, ИКАПЛАСТ, Гран-При, Новые технологии . И этот список далеко не весь. Но это компании, выпускающие продукцию высокого качества, которая отвечает всем требованиям и нормам. Стоит сказать, что продукция российских компаний относительно недорого стоит, по сравнению с зарубежными аналогами.
Остановимся немного на отечественных производителях.
Синикон – это фирма, которая выпускает высококачественные трубы и фитинги из полипропилена для отопления. Эксплуатационный срок изделий составляет 50 лет. Небольшой вес, простота и быстрота установки позволяют эффективно применять трубы и фитинги из ПП в новом строительстве и при демонтаже объектов ЖКХ.
ЯнИнтерПласт является одной из преуспевающих фирм в производстве изделий из полипропилена. Она имеет два изготавливающих завода, известна по всей РФ и выступает как наиболее востребованный производитель.
ФД-Пласт – участник и победитель множества специализированных выставок. Выпускает ПП фитинги и трубы, ПП трубы с армированием для систем горячего и холодного водяного снабжения и отопления.
МагистральПласт производит полипропиленовые фитинги для отопления на немецком оборудовании современного типа, вся продукция проходит тщательные проверки качества.
ИКАПЛАСТ начинает свою историю в 1999 году. Для производства компания использует только импортное сырьё, каждая партия ПП изделий проходит проверку на соответствие заявленным параметрам в личной испытательной лаборатории.
Гран-При – это фирма со стажем более 15 лет. Основное её направление в изготовлении и выпуске различных труб и фитингов из полипропилена. Компания в работе принимает передовые решения, использует комплексный подход к решению задач заказчиков.
Новые технологии – название говорит само за себя о политике производства этой компании. Фирма всегда развивается и готова предложить покупателям качественные изделия, выполненные на самом новом оборудовании.
Теперь о зарубежных производителях.
Blue Ocean – это одна из немногих компаний из Китая, которая имеет хорошую репутацию. Среди изготавливаемых ею изделий – качественные фитинги под пайку. Продукция имеет сертификацию в соответствии с международными стандартами.
Valtec – итальянская компания, история которой начинается в 2002 году. Фитинги и трубы из ПП зарекомендовали себя безупречной работой на протяжении всего заявленного эксплуатационного периода.
Ekoplastik – ветеран на рынке сантехнических изделий (дата начала производства – 1990 год). В конце 2003 года, фирма из Чехии Ekoplastik слилась с большим концерном Голландии Wavin, успешно работая и на сегодняшний день.
Tebo поставляет на рынок высококачественные трубы и фитинги из полипропилена, имеющие широкий круг применения: их применяют для установки отопительной системы, горячего и холодного водяного снабжения, полива, укладки тёплых полов.
Фитинги для полипропиленовых труб отопления отличаются долговечностью и относительно невысокой стоимостью. Это универсальные изделия, которые подходят для использования в системе внутренних систем водоснабжения и отопления. Срок службы изделий минимум 50 лет, они не подвержены коррозии и имеют еще целый ряд преимуществ. Из-за этого и пользуются высокой популярностью.
Еще статьи из этой категории:
Комментарии
Валентин Семенов
Кто-нибудь покупал фитинги для полипропиленовых труб отечественного производства? Меня интересует, большая ли разница в качестве? Стоят-то наши изделия, конечно, дешевле, но насколько они надёжны? Может, лучше не скупиться и купить зарубежные аналоги?
