Трубы из полипропилена занимают лидирующее положение по использованию в магистралях холодного, горячего водоснабжения и отопления не только в индивидуальных домах, но и в современных городских новостройках. Полимерные трубопроводы данного вида монтируют пайкой, при этом широко используют фитинги для полипропиленовых труб.

Стоит отметить, что каждый производитель наряду с выпуском труб оснащает свою продукцию многими разновидностями фитингов, необходимых для соединения участков трубопроводов и подключения различного вида арматуры. Знание всего модельного ряда выпускаемых изделий позволит специалистам и непрофессионалам принимать оптимальные решения, а также сэкономить некоторые финансовые средства при проведении монтажных работ.

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

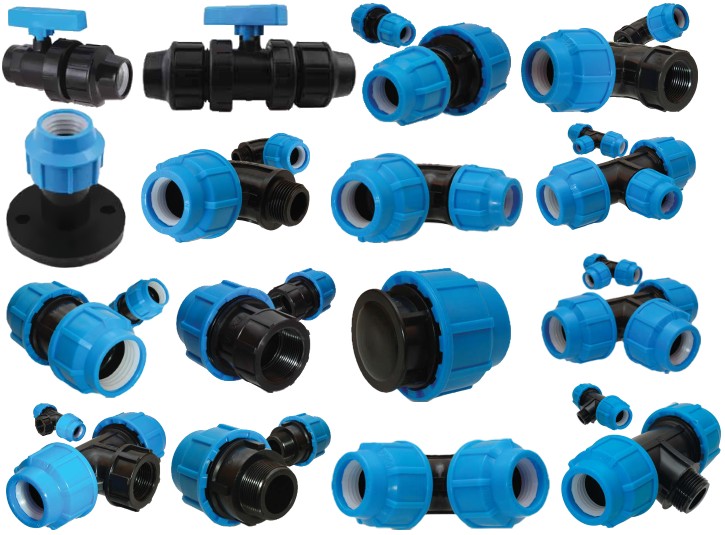

Рис. 1 Фитинги для полипропиленовых труб и примеры их применения

Эксплуатационные особенности и разновидности полипропиленовых труб

Полипропиленом (ПП, РР) называют термопластичный полимеризованный в среде металлосодержащих катализаторов пропилен. Конечным продуктом его производства является порошок или гранулы прозрачного цвета окрашиваемые в белый или иной цвет.

Существует несколько разновидностей выпускаемого промышленностью полипропиленового сырья в зависимости от структуры кристаллической решетки. Для изготовления труб используют изотактический полипропилен с наиболее с упорядоченной в сравнении с аналогами молекулярной структурой.

Чаще всего на маркировке трубной продукции можно встретить символьное обозначение PP-R, что на английском языке означает Polypropylene Random Copolymer — рандом сополимер пропилена.

Исходный материал PP-R для изготовления трубной продукции и сами изделия обладают следующими эксплуатационными и физическими характеристиками:

Молекулярная масса, (ат. ед. массы) 75000 – 300000
Плотность, г/см³ 0,91-0,92
Предел текучести при растяжении, Н/мм² 27-30
Предел прочности при разрыве, Н/мм² 34-35
Относительное удлинение при разрыве,% >500
Модуль упругости, МПа 900 — 1200
Теплостойкость, °С 100
Температура плавления, °С >146
Средний коэффициент линейного расширения, мм/м — °С 0,15
Коэффициент теплопроводности, Вт/м — °С 0,23

Таблица 1. Физические характеристики полипропилена

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 2 Размерные параметры и устройство ПП-труб для разных давлений

Помимо труб из обычного полипропилена в торговой сети реализуют их следующие разновидности:

Армированные стекловолокном. Внутренняя оболочка из стеклянного волокна снижает линейное тепловое расширение трубных изделий до показателей в 2 — 3%. К тому же армирование повышает напорные и температурные характеристики изделий, которые могут эксплуатироваться при давлении и температуре рабочей среды соответственно в 20 бар и 80 °С.

Читать статью  Все о фитингах, их устройстве и назначении для сантехнических труб

В процессе производства стекловолоконные рубленные нити перемешивают с полипропиленом и вместе с двумя крайними оболочками из чистого материала продавливают сквозь экструдер. Благодаря этому получается цельная конструкция трубной оболочки, которая в процессе эксплуатации не подвержена расслоению.

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 3 Структура армированных труб

Армированные алюминием. Внутренняя алюминиевая оболочка в ПП-трубах снижает их температурный коэффициент линейного удлинения до незначительных величин, а также делает нулевой кислородную проницаемость изделий. Алюминиевая армировка способствует повышению напорных характеристик ПП-труб до 25 бар и увеличению их верхнего температурного порога до + 95 °С.

Также у армированных алюминием изделий коэффициент теплопроводности выше обычного полипропилена и доходит до 0,45 Вт/м·°С.

К недостаткам армировки алюминием относят возможность расслоения металлических и полимерных оболочек при долговременной эксплуатации в магистралях.

Из термостойкого полипропилена PP-RCT. Термостабилизированный полипропилен PolyPropylene-Random Crystallinity Temperature — одна из последних разработок зарубежных фирм. Благодаря изменению кристаллической структуры полипропилена удалось довести его верхний температурный порог до 90 °С.

Термостабилизированные трубы без армирования можно использовать не только в коммуникациях горячего водоснабжения, но и в системах отопления. Термостабилизированная труба для водопровода способна прослужить около 50 лет при эксплуатации в рабочей среде с температурой +70 °С и давлении не более 5 бар. Обычное рабочее давление трубопроводе из PP-RCT не должно превышать 20 бар.

Армированные базальтовым волокном. На сегодняшний день полипропиленовые трубы из PP-RCT с армировкой базальтовым волокном (Fiber Basalt) по своим характеристикам превосходят все аналоги.

Они могут длительный период эксплуатироваться в среде с температурой до 95 °С при напоре рабочей среды не более 28 бар.

Помимо того, что трубы данного вида превосходят алюминиевые по своим эксплуатационным параметрам, они не подвержены расслоению оболочек, что является их весомым преимуществом.

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 4 Сравнительная таблица эксплуатационных параметров ПП-труб бренда Wavin

Метод соединения и инструмент для монтажа ПП-трубопроводов

Единственный метод соединения полипропиленовых труб и фитингов (фасонных элементов) — пайка.

Для этого расплавляют наружную трубную оболочку одной из деталей и внутреннюю соединительной муфты, после чего детали одевают друг на друга и фиксируют в неподвижном положении определенное время. В результате взаимной диффузии материала стык образует единое целое и по прочности мало в чем уступает цельноотлитому элементу.

Читать статью  Соединительная муфта для трубы: разновидности, установка

Соединение производят при расплавлении оболочки до температуры в 260 °С, которого достигают за счет применения специального паяльного оборудования с насадками. Для пайки используют несколько видов паяльников, наибольшей популярностью пользуются мечевидные типы, чуть реже применяют приборы стержневидного конструктивного исполнения.

Читайте также: Резьбонарезной инструмент для труб: разновидности при индивидуальном использовании

Обычно мечевидные и стержневидные приборы рассчитаны на пайку деталей диаметрами 20, 25, 32, 40, 50, 63 мм и оснащены соответствующими шестью насадками. Существуют паяльные утюги дисковой формы, если требуется состыковать элементы больших размеров. На них помещают муфты диаметров 75, 90, 110 и 125 мм.

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 5 Утюги для спайки ПП-труб

Помимо паяльного утюга, при монтаже полимерных трубопроводов используют специальные ножницы для резки труб, обеспечивающие строго перпендикулярный срез относительно центральной оси и отсутствие заусенец. Также при пайке изделий с алюминиевой оболочкой, которая нередко располагается под тонким поверхностным слоем, используют специальное зачистки для съема металлического слоя в месте пайки.

Процедура стыковки труб и фитинги для полипропиленовых труб при помощи мечевидного паяльника состоит из следующих простых операций:

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 6 Пайка ПП-труб – основные этапы

Фитинги для полипропиленовых труб

Каждый производитель трубных изделий из полипропилена выпускает широкий ассортимент фитингов для их монтажа, обеспечивающий проведение практически всех сборочных операций.

Следует отметить, что полипропиленовые трубы и фитинги для их стыковки следует покупать только от одного производителя. В этом случае одинаковой химический состав материала гарантирует наилучшую диффузию и соответственно прочность стыкового соединения, также размеры всех элементов будут оптимально подходить друг к другу.

Монтажные (литые) для прокладки трубопроводов

При прокладке трубопроводных магистралей приходится изменять ее направление, делать отводы для подключения новых ветвей, переходить с одного диаметра на другой, применять меры для компенсации линейных удлинений. Для реализации поставленных задач производители выпускают следующие виды фитингов для полипропиленовых труб, монтируемых методом пайки:

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 7 Муфты и угольники бренда Pro Aqua и их размеры

Возможно, также будет интересно: Фитинги для металлических труб резьбовые — каталог, размеры, ассортимент

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 8 Тройники, заглушки, крестовины от Pro Aqua и их размерные параметры

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 9 Обводы, компенсаторы, заглушки, бурты Pro Aqua — размеры

Комбинированные (переходные) для подключения арматуры

Любые трубопроводы из металлов или пластиков должны быть рассчитаны на подключение к ним различного вида арматуры, оборудования, сантехнических приборов.

Одно из самых используемых и простых видов соединений — резьбовое на металлах, поэтому все производители трубных изделий выпускают фитинги из полипропилена для его реализации. Это элементы комбинированного типа, осуществляющие переход с полипропилена на металлическую резьбу.

Читать статью  Виды и монтаж фитингов для ПНД труб

При изготовлении деталей в полипропилен впаивают нагретые до высоких температур металлические резьбовые фитинги, основные разновидности которых:

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 10 Фитинги для полипропиленовых труб и запорная арматура для внутренних работ

Читайте также: ПНД труба — процесс производства, применение, способы стыковки, монтаж

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 11 Комбинированные муфты и угольники Pro Aqua – размерные параметры

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 12 Комбинированные тройники, муфты, штуцеры от Pro Aqua

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 13 Шаровые и вентильные краны, фильтры от Pro Aqua

Запорная арматура

Запорная арматура для полипропиленовых труб выполняется в виде полимерного тройника, в боковом отводе которого размещается запирающий шаровый элемент или вентиль.

Краны благодаря двум полипропиленовым отводам рассчитаны на впаивание в трубопроводную магистраль, их основные разновидности:

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 14 Примеры использования ПП-труб и фитингов

Условное обозначение фитингов

Обозначение фитингов иногда проставляют на их корпусе, в соответствии с ГОСТ 32415-2013 оно должно содержать следующую информацию:

Пример условного обозначения для угольника в 90° из рандомного сополимера PP-R, выпущенного по ГОСТ 32415-2013 и предназначенного для стыковки труб наружным диаметром 25 мм:

Угольник 90° PP-R SDR 5/S 2 — 25 класс 2/1,0 МПа класс 5/0,8 МПа ГОСТ 32415-2013.

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 15 Фитинги для полипропиленовых труб Valtec и их стоимость.

Производители фитингов

В отличие от труб, фитинги (фасонина) не выпускаются со стекловолоконными, базальтовыми или алюминиевыми оболочками из-за того, что на них воздействует минимальный напор и температурные нагрузки.

Материалом изготовления служит обычный полипропилен, к которому не предъявляются столь высокие требования, как к трубам.

Фитинги для монтажа полипропиленовых трубопроводов выпускают все производители трубных изделий. Основных поставщиков продукции на отечественный рынок условно можно разбить на следующие группы по странам:

Турецкие трубы из фитинги для полипропиленовых труб — оптимальный вариант для покупателя с точки зрения цены и качества.

Стоит отметить, что и ассортимент фитингов от турецких производителей ни в чем не уступает и даже превосходит немецких и чешских конкурентов. Для примера, ассортиментный перечень фитингов для монтажа полипропилена от компании Berke Plastik включает в себя 342 модели.

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 16 Фитинги для полипропиленовых труб от Valtec и их цена (продолжение)

Фитинги для полипропиленовых труб — ассортимент и варианты соединений

Рис. 17 Фитинги для полипропиленовых труб от Valtec (окончание)

Полимерные, в значительной степени трубы и фитинги для полипропиленовых труб, полностью вытеснили металлические аналоги из сферы бытового применения. С их помощью в квартирах и индивидуальных домах прокладывают коммуникации водоснабжения, отопления и канализации. Для монтажа трубопроводов и подключения к ним арматуры, оборудования и сантехнических приборов, используют широкий ряд фитингов различных конструкций и размеров, которые монтируют методом пайки.
