Стандарт подготовлен на основе применения ГОСТ Р 54432-2011 (отменен с 1 апреля 2017 г.) и издан взамен ГОСТ 12815-80, ГОСТ 12816-80, ГОСТ 12817-80, ГОСТ 12818-80, ГОСТ 12819-80, ГОСТ 12820-80, ГОСТ 12821-80, ГОСТ 12822-80.

В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:

  • ISO 7005-1:2011 «Фланцы трубопроводов. Часть 1. Стальные фланцы для промышленных трубопроводов и систем трубопроводов многоцелевого назначения»;
  • ISO 7005-2:1988 «Фланцы металлические. Часть 2. Фланцы из литейного чугуна».

Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до 250 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.

В настоящем стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей фланцевых соединений, а также по выбору уплотнительной поверхности в зависимости от опасности и параметров рабочей среды.

Пример маркировки стального приварного встык фланца DN 50 на PN 10, тип 11, ряд 1 исполнение M из стали 25 по IV группе контроля:
Товарный знак изготовителя 50-10-11-1-М-Ст 25-IV

Дополнительно изготовитель может вводить другие знаки маркировки (например, диаметр присоединяемой трубы). Для фланцев с группой контроля V дополнительно маркируется заводской номер.

Сравнительные таблицы обозначений фланцев и исполнений уплотнительных поверхностей фланцев по настоящему стандарту и ГОСТ 12815—80 — ГОСТ 12822—80

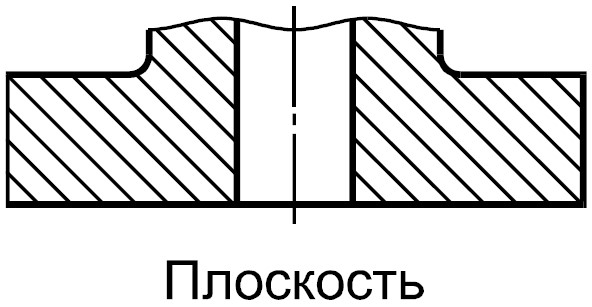

Т а б л и ц а 1 — Наименование и обозначение исполнений уплотнительных поверхностей

Рисунок ГОСТ 12815-80 ГОСТ 33259
Исполнение А
Исполнение 1 Исполнение B
Исполнение 2 Исполнение E
Исполнение 3 Исполнение F
Исполнение 4, 8 Исполнение C, L
Исполнение 5, 9 Исполнение D, M
Исполнение 6 Исполнение K
Исполнение 7 Исполнение J

Т а б л и ц а 2 — Структура обозначения фланцев

Т а б л и ц а 3 — Обозначение фланцев при заказе

Обозначение по ГОСТ 12820-80 — ГОСТ 12822-80 Обозначение по ГОСТ 33259
Фланец стальной плоский приварной DN 50, PN 10
Фланец 1-50-10 Ст 25 ГОСТ 12820—80 Фланец 50-10-01-1-B-Ст 25-III ГОСТ 33259
Фланец 2-50-10 Ст 25 ГОСТ 12820—80 Фланец 50-10-01-1-E-Ст 25-IV ГОСТ 33259
Фланец 3-50-10 Ст 25 ГОСТ 12820—80 Фланец 50-10-01-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 25 ГОСТ 12820—80 Фланец 50-10-01-1-C-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 09Г2С ГОСТ 12820—80 Фланец 50-10-01-1-С-Ст 09Г2С-III ГОСТ 33259
Фланец 5-50-10 Ст 25 ГОСТ 12820—80 Фланец 50-10-01-1-D-Ст 25-IV ГОСТ 33259
Фланец 8-50-10Ф Ст 25 ГОСТ 12820—80 Фланец 50-10-01-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-10Ф Ст 25 ГОСТ 12820—80 Фланец 50-10-01-1-М-Ст 25-IV ГОСТ 33259
Фланец стальной приварной встык DN 50, PN 10
Фланец 1-50-10 Ст 25 ГОСТ 12821—80 Фланец 50-10-11-1-B-Ст 25-III ГОСТ 33259
Фланец 2-50-10 Ст 25 ГОСТ 12821—80 Фланец 50-10-11-1-E-Ст 25-IV ГОСТ 33259
Фланец 3-50-10 Ст 25 ГОСТ 12821—80 Фланец 50-10-11-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 25 ГОСТ 12821—80 Фланец 50-10-11-1-C-Ст 25-IV ГОСТ 33259
Фланец 5-50-10 Ст 25 ГОСТ 12821—80 Фланец 50-10-11-1-D-Ст 25-IV ГОСТ 33259
Фланец 6-50-10 Ст 25 ГОСТ 12821—80 Фланец 50-10-11-1-K-Ст 25-IV ГОСТ 33259
Фланец 7-50-10 Ст 25 ГОСТ 12821—80 Фланец 50-10-11-1-J-Ст 25-IV ГОСТ 33259
Фланец 8-50-10Ф Ст 25 ГОСТ 12821—80 Фланец 50-10-11-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-10Ф Ст 25 ГОСТ 12821—80 Фланец 50-10-11-1-М-Ст 25-IV ГОСТ 33259
Фланец стальной приварной встык DN 50, PN 100
Фланец 2-50-100 Ст 25 ГОСТ 12821—80 Фланец 50-100-11-1-E-Ст 25-III ГОСТ 33259
Фланец 3-50-100 Ст 25 ГОСТ 12821—80 Фланец 50-100-11-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-100 Ст 25 ГОСТ 12821—80 Фланец 50-100-11-1-C-Ст 25-IV ГОСТ 33259
Фланец 4-50-100 Ст 09Г2С ГОСТ 12821—80 Фланец 50-100-11-1-С-Ст 09Г2С-III ГОСТ 33259
Фланец 5-50-100 Ст 25 ГОСТ 12821—80 Фланец 50-100-11-1-D-Ст 25-IV ГОСТ 33259
Фланец 6-50-100 Ст 25 ГОСТ 12821—80 Фланец 50-100-11-1-K-Ст 25-IV ГОСТ 33259
Фланец 7-50-100 Ст 25 ГОСТ 12821—80 Фланец 50-100-11-1-J-Ст 25-IV ГОСТ 33259
Фланец 8-50-100Ф Ст 25 ГОСТ 12821—80 Фланец 50-100-11-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-100Ф Ст 25 ГОСТ 12821—80 Фланец 50-100-11-1-М-Ст 25-IV ГОСТ 33259
Фланец стальной свободный на приварном кольце DN 50, PN 10
Фланец 50-10 Ст 25 ГОСТ 12822—80
Кольцо 2-50-10 ГОСТ 12822—80
Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-E-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822—80
Кольцо 3-50-10 ГОСТ 12822—80
Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-F-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822—80
Кольцо 4-50-10 ГОСТ 12822—80
Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-C-Ст 25- IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822—80
Кольцо 5-50-10 ГОСТ 12822—80
Фланец 50-10-02-1-Ст 25-IV ГОСТ33259
Кольцо 50-10-02-1-D-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822—80
Кольцо 6-50-10 ГОСТ 12822—80
Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-K-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822—80
Кольцо 7-50-10 ГОСТ 12822—80
Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-J-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822—80
Кольцо 8-50-10Ф ГОСТ 12822—80
Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-L-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822—80
Кольцо 9-50-10Ф ГОСТ 12822—80
Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-М-Ст 25-IV ГОСТ 33259
П р и м е ч а н и е — В обозначении фланцев по ГОСТ 33259 материал фланца Ст 25 и группы контроля III и IV приведены только для примера.
Читать статью  Основные характеристики и назначение фланцевых соединений

Цены на фланцы давлением до PN 250 по ГОСТ 33259-2015 можно посмотреть и заказать в каталоге, а те позиции, которых в каталоге нет рассчитываются по предварительной заявке. Доставку осуществляем по всей РФ: по Перми и до ТК бесплатно, а в регионы следующими транспортными компаниями по согласованной стоимости.

Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200 ГОСТ Р 54432-2011

Фланцы предназначены для применения в соединениях с эластичными, металлическими, зубчатыми, линзовыми, спиральнонавитыми, асбометаллическими прокладками и прокладками овального сечения. Фланцы изготавливаются ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка. Допускается изготавливать фланцы другими методами. Фланцы изготавливаются с уплотнительными поверхностями исполнений 1-9 и присоединительными размерами по ГОСТ 12815-80.
Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка и транспортирование по ГОСТ 12816-80. Настоящий стандарт распространяется на фланцы трубопроводов соединительных частей, а также на присоединительные фланцы арматуры, машин, приборов, патрубков аппаратов и резервуаров на условное давление Рy от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²) и температуру среды от 20 до 873 К (-253. +600°С). Фланцы рассчитаны на действие внутреннего давления среды без учетов внешних изгибающих моментов.
Пример маркировки стального приварного встык фланца DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 25 по группе контроля IV:
Товарный знак изготовителя 50-10-11-1-М-Ст 25-IV

Фланцы стальные плоские приварные ГОСТ 12820-80

Фланец стальной плоский приварной ГОСТ 12820-80

Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление Рy от 0,1 до 2,5 МПа (от 1 до 25 кгс/см²); температуру среды от 203 до 573 К (-70. + 300°С); внутренним диаметром от 10 до 2400 мм.
Пример условного обозначения стального плоского приварного фланца условным диаметром 150 мм, внутренним диаметром 159 мм — тип Б, рабочим давлением 1,6 МПа (16 кгс/см²), из стали 25, исполнения 1 (с соединительным выступом):
Фланец 1-150Б-16 ст. 25 ГОСТ 12820-80

Читать статью  Фланцы нержавеющие стальные

Фланцы стальные приварные встык (воротниковые) ГОСТ 12821-80.

Фланец стальной приварной встык (воротниковый) ГОСТ 12821-80

Настоящий стандарт распространяется на стальные приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Р от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²); температуру среды от 20 до 873 К (-253. +600°С); внутренним диаметром от 10 до 1600 мм.
Пример условного обозначения стального приварного встык фланца условным диаметром 100 мм, рабочим давлением 1,0 МПа (10 кгс/см²), из стали 25, исполнения 1 (с соединительным выступом):
Фланец 1-100-10 ст. 25 ГОСТ 12821-80

Фланцы стальные свободные на приварном кольце ГОСТ 12822-80.

Фланец стальной свободный на приварном кольце ГОСТ 12822-80

Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, приборов, патрубков аппаратов и резервуаров на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 243 до 573 К (от — 30 . + 300 °С); внутренним диаметром от 10 до 500 мм.
Пример условного обозначения круглого стального свободного фланца Dy 50 мм на Рy 0,6 МПа (6 кгс/см2) из стали 20:
Фланец 50-6 ст. 20 ГОСТ 12822-80
