Как приварить фланцы к трубе по ГОСТ: методы, проверка качества

Фланец — это стальные кольца, или диски, устанавливаемые на трубах для создания разъемной конструкции. Нужны для счетчиков, при создании отводов, конструкций Баттерфляй, конденсатоотводчиков, фильтров и т.д. Монтируются на трубы при помощи сварки. Благодаря такому способу гарантируется высокая герметичность, хоть соединение и является разъемным. Используют коммунальщики или на промышленных предприятиях.

Виды фланцев

Характеристики регламентируются ГОСТ или техническими требования заказчика. Они отличаются по геометрии, размеру, материалу.

Классификация по функциональности:

  • для аппаратов и сосудов;
  • арматурные.

Типы по конструкции:

  • Воротниковый. Коническая горловина хорошо распределяет давление, поэтому такой тип подходит для трубопровода с повышенным давлением. Устанавливается путем приварки V-швом или сплошным.
  • Раструбный. Используют для магистралей с маленьким сечением, выдерживает большое давление. Оставляют зазор 1,6 мм и приваривают с лицевой стороны. Пространство оставляют на случай, если труба будет расширяться при сильном нагреве.
  • Сквозной. Фиксируется за 3 мм до края трубы сваркой к двум сторонам стенки угловым швом.
  • Глухой. Это фланец-заглушка, помогающий создать разборную конструкцию.
  • Плоский. Конструкция изделия — это пластина и кольцо, которое крепится к системе водопровода. Пластина остается в свободном вращении. Выдерживает давление до 2,5 МПа.
  • Накидной. Неуниверсальный тип: использовать такой фланец можно только на трубопроводах с идеально ровными кромками. Варятся с двух сторон методом угловых швов.
  • Резьбовой. Подходит для систем водопровода малого диаметра с возможностью сделать резьбу, поэтому не приваривается.

Согласно ГОСТ, фланцы производят из нержавейки, углеродистой или легированной стали, а также чугуна.

Как приварить фланцы к трубопроводу по ГОСТ

Фланцы — это приварное кольцо и пластина, где есть отверстия. Герметичность гарантирует резиновая прокладка, которая подбирается с учетом использования трубопровода — устойчивая к температуре или кислотам. Кольцо и пластину между собой крепят болтами.

До начала сварки подготавливается кромка. Участки, где будут швы, хорошо зачищают, чтобы они имели характерный для металла блеск. Основание болтов должно располагаться исключительно на одной стороне, а концы выступать не меньше, чем на три витка. Зеркало пластины должно находиться выше шва и кромки, а края оставаться в пределах плоскости.

Важно! При давлении до 10 МПа не делается скос, если доходит до 25 МПа — обязательно со скосами.

Приваривают такие изделия на специальной технике — вращателе. Он делает узел мобильным и улучшает доступность к рабочей зоне. Электрод не двигается, а узел медленно поворачивается вокруг оси. На этом приборе полируют, грунтуют и красят изделие. В этих целях подходит не всякое оборудование, чаще всего используют аппарат Лисицына и Бондаренко.

Особенности сборки:

  • диск крепится под прямым углом к трубе. Допускается отклонение в 2%, этот показатель проверяют треугольником;
  • оси отверстий болтов, расположенных на диске, должны совпадать. Погрешность — 1-2 мм для отверстий 18-25 мм и 41 мм соответственно.

Шов — самая важная часть. Размер зависит от трубопровода. Внутри шов по ширине равен толщине стенки. Высота варьируется от 0,5 до 1 см. Внешний шов всегда больше и неровный.

Методы крепления

Обычно зазор оставляют, однако если он не требуется, можно приваривать техникой лодочка. Когда люфт нужен — варят угловыми швами.

Таким образом, выделяют 2 метода приварки:

  • шов с одной стороны по трубе — встык. Подходит для воротникового типа изделия;
  • по двум сторонам стенки трубы. Сразу фланец фиксируют с лицевой стороны, а после этого с внутренней. Варить с внутренней стороны необходимо для уплотнения шва. Этим методом фиксируют плоские фланцы.

Провести такие работы достаточно сложно. При сварке используют несколько типов швов — вертикальные, потолочные, горизонтальные. Проводить такие работы должен высококвалифицированный сварщик.

Как проверить качество сварных швов

Некачественные соединения приводят к авариям. После сварочных работ проверяют шов на пригодность.

Для этого используют ультразвуковой метод. Он позволяет обнаружить трещины, включения, надрезы, наплывы, пористость, кратеры и прожоги, отклонения высоты и ширины.

Применяют и радиографический способ, который относят к неразрушающим типам. Он нужен, чтобы проверить допускные стыки. Реже еще используют металлографический метод проверки.

Приварка фланцев расценка в смете находится в сборнике ФЕР22.

Расценки на фланцы в смете

Расценка на приварку фланцев в смете, как правило, включается при определении стоимости устройства трубопроводов различного типа. В связи с этим логично, что расценки на установку фланцев в смете рекомендуется подбирать именно из сборников сметных нормативов, связанных с прокладкой инженерных сетей.

Расценки на приварку фланцев существуют практически во всех действующих базах сметных нормативов. В рамках данной статьи расценки на монтаж фланцев в смете будут рассмотрены на основании сметно-нормативной базы федеральных единичных расценок ФЕР.

Расценка на приварку фланцев

Основным сборником ФЕР, в котором существует возможность подобрать не только норму по установке фланцев, но также и расценки в смете на установку втулки под фланец, на установку трубопроводной арматуры и многое другое, является сборник ФЕР22. Указанный сборник объединяет в своем составе нормы для устройства наружных сетей водопровода.

Как было отмечено выше, расценка в смете на установку фланцевых соединений применяется чаще всего именно при прокладке трубопроводов различного типа, особенно на стальных трубах водопровода. В связи с этим в упомянутом выше сборнике существует расценка на приварку фланцев к стальным трубопроводам.

Необходимая расценка в смете на фланцевое соединение может быть подобрана из состава таблицы ФЕР22-03-014. Указанная таблица содержит в себе 17 норм на установку фланцев.

Каждая из расценок на приварку фланцев из таблицы ФЕР22-03-014 отличается по диаметру трубопроводов. Поэтому при составлении смет по форме №4, локальных ресурсных сметных расчетов и прочих локальных смет на прокладку наружных стальных водопроводов может быть учтен диаметр от 50 до 1200мм.

Состав работ расценок на приварку фланцев в смете из указанной таблицы включает в себя насадку фланцев на концы труб и их приварку. Объем работ в нормах измеряется в штуках.

Следует отметить, что расценки в смете на установку фланцев из таблицы ФЕР22-03-014 не учитывают в ресурсной части стоимость и марку самих фланцевых соединений. Дело в том, что сведения такого рода могут отличаться для разных объектов. Поэтому при составлении сметной формы информация о марке и стоимости материала включается в индивидуальном порядке.

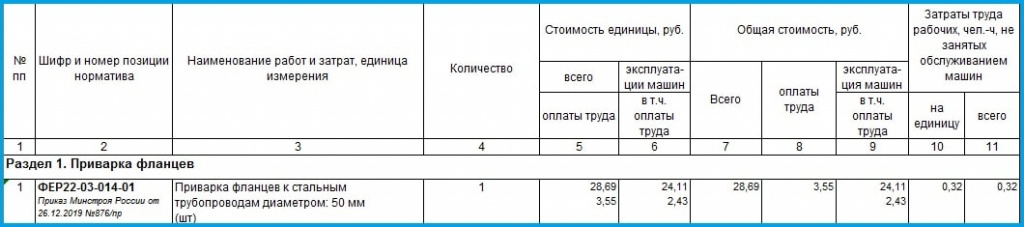

Рисунок 1. Норма ФЕР22-03-014-01

Расценка на установку фланцевых соединений в смете

Еще одним сборником, из которого могут быть подобраны расценки в смете на монтаж фланцев, является сборник ФЕР16. Указанный сборник применяется при составлении сметных расчетов на устройство внутренних трубопроводов различного назначения.

Расценки в смете на установку фланцевых соединений находятся в таблице ФЕР16-02-007. Нормы в указанной таблице рассчитаны на монтаж фланцев на внутренних стальных трубопроводах. Как и в таблице из сборника ФЕР22, описанной выше по тексту, нормы в 16 сборнике различаются по диаметру труб, на которые монтируются фланцы.

Так, расценка на приварку фланцев может быть включена в состав сметы для трубопроводов диаметром от 50 до 400мм включительно. При этом следует отметить, что объем работ в нормах из ФЕР16-02-007 измеряется по количеству соединений.

По составу работ расценки в смете на установку фланцев из сборника ФЕР16 схожи с нормами из ФЕР22. То есть алгоритм, входящий в состав норм, содержит в себе работы по насадке и приварке фланцев на концы труб и их соединение на прокладках и болтах.

Что касается расценок в смете на демонтаж фланцев, то нормы с таким составом работ не представлены в сборниках ФЕР на сегодняшний день. В связи с этим обычно подбирается наиболее подходящая по составу работ расценка или применяется коэффициент на демонтаж при включении в смету норм на данный вид работ.

Рисунок 2. Норма ФЕР16-02-007-06

Прочие расценки на приварку фланцев

Расценки на приварку фланцев в смете могут входить в состав работ какой-либо нормы, учитывающей производство работ на трубопроводах различного типа. Одним из таких видов является врезка в действующие трубопроводы.

Норма на врезку во внутренние сети водоснабжения и отопления могут быть обнаружены в упоминавшемся выше сборнике ФЕР16. В указанном сборнике числится таблица ФЕР16-07-003, в которой представлено 11 норм с входящими в их состав расценками на приварку фланцев.

Нормы в таблице различаются по диаметру трубопроводов, с которыми ведутся работы по врезке. Таким образом, в состав сметной формы могут быть включены расценки на трубопроводы от 15 до 200мм. Процесс врезки включает в себя перекрытие запорной арматуры на трубах, спуск воды и вырубку борозды.

Далее следует вырезка отверстия в трубопроводах и приварка штуцера. Расценка на приварку фланцев к штуцеру и установка фланцевой арматуры являются завершающим этапом состава работ норм на врезку, после которых происходит пуск системы.

Следует отметить, что расценка в смете на монтаж фланцев включается не во все нормы таблицы ФЕР16-07-003, а только в расценки на врезку в трубопроводы диаметром от 50мм и выше.

Расценки на монтаж фланцев в смете могут входить в состав работ по прокладке системы вентиляции. Так, например, работы по установке фланцев находятся в нормах по присоединению труб к оросительной системе блока тепломассообмена.

Нормы на указанный вид работ находятся в таблице ФЕР20-06-014 и различаются между собой производительностью блоков. Расценка на приварку фланцев в ФЕР20-06-014 является начальным этапом производства работ. После этого происходит соединение отходящих и приводящих труб, регулировка шарового клапана и присоединение теплообменников.

Расценка в смете на монтаж фланцев входит и в состав работ по установке калориферов. Указанный вид работ также находится в уже упомянутом сборнике ФЕР20 и помимо установки фланцевых соединений включает в себя целый комплекс манипуляций.

На основании написанного выше можно сделать вывод о том, что расценки на фланцы в смете могут применяться при определении стоимости множества видов работ. Однако, в основном, такие расценки включаются в сметные формы на прокладку трубопроводов различного типа.

Полное руководство по наиболее распространенным фланцам для сварки труб

Принятые в отрасли фланцы для сварки труб в соответствии со стандартом ASME B16.5: накидные, глухие, резьбовые, соединение внахлестку, сварка внахлест, фланец с приварной шейкой. Ниже вы найдете краткое определение и описание каждого типа.

Фланец с приварной шейкой

Это легко узнаваемая длинная коническая втулка фланца с приварной шейкой, которая обеспечивает необходимое усиление соединения. Это полезно для применений, связанных с отрицательными и повышенными температурами, когда соединение будет подвергаться определенной нагрузке.

Этот тип фланца также обеспечивает плавное перемещение/переход напряжения от толщины фланца к толщине фитинга или стенки. Это полезно в условиях многократного изгиба, вызванного другими переменными силами или расширением линии.

Накидной фланец

Накидной фланец по сравнению с фланцем с приваренной горловиной легче установить, чтобы он соответствовал ограничениям по длине трубопровода. Его расчетная прочность при внутреннем давлении примерно на две трети меньше, а срок службы около одной трети до шейки сварного шва.

Тем не менее, они просты в установке и имеют низкую стоимость материалов, поэтому они лучше подходят для приложений с низким давлением с небольшим риском утечки.

Другие преимущества накладных фланцев заключаются в том, что для их монтажа не требуется большого продольного пространства в линии. Их намного легче выровнять благодаря большому разнообразию доступных диаметров, и они не требуют точных надрезов в трубе.

Фланец под сварку враструб

Фланцы под сварку враструб изначально разработаны для использования в трубопроводах высокого давления и малых диаметрах. При статической прочности, равной накладным фланцам, считается, что усталостная прочность примерно на 50% выше, чем у накладных фланцев с двойной сваркой.

Перед сваркой между фланцем или трубой и фитингом должен быть зазор от 1/16” до 1/8”. Это позволяет расширять трубу на внутренней стороне сварного шва и снижает остаточное напряжение, тем самым предотвращая растрескивание сварного шва на фитингах.

Фланец с соединением внахлестку

Фланцы с соединением внахлестку имеют обычные черты, как и другие упомянутые фланцы, однако у него нет выступа. Фланцы почти идентичны накладным фланцам, за исключением изогнутого радиуса отверстия и большей ступицы для размещения вставного конца.

Он предназначен для правильной установки фланцевой части патрубка и последующего надевания на трубу. Труба обычно приваривается к втычному концу, чтобы обеспечить свободное перемещение фланца с соединением внахлестку .

Вставной конец

Врезной конец удобен при использовании фланцев внахлестку в качестве опорного фланца, однако иногда они также полезны с накидными фланцами. Втулки доступны практически для всех диаметров труб. Доступны три разных типа: A, B и C.

  • Тип A можно обработать, чтобы он соответствовал стандартным опорным фланцам соединения внахлестку.
  • Тип B предназначен для использования со стандартным вставным фланцем.
  • Тип C можно использовать с накидным фланцем или фланцем внахлестку.

Размерные допуски и размеры определены в стандарте ASME B.16.9. Легкие коррозионностойкие патрубки (фитинги) определены в MSS SP43.

Фланец с резьбой

Основное преимущество фланца с резьбой заключается в том, что при соединении с трубой не требуется сварка. Это означает, что это делается соответствующими потоками. Однако иногда в сочетании с резьбовым соединением фланца применяется и уплотняющий сварной шов.

Резьбовые фитинги в настоящее время используются почти исключительно для труб меньшего диаметра примерно до 4,00 дюймов, однако в нашем каталоге доступно большинство значений давления и размера, а размеры B16,5

Резьбовой фитинг или фланец подходят только для применения в которых используется более толстая стенка из-за наличия резьбы. Система труб с тонкой стенкой не имеет места для резьбы.

Вывод

Доступны два типа фланцев с резьбой, один из которых используется для герметизации двух концов трубы с помощью уплотняющей поверхности и линзовой прокладки. До недавнего времени он использовался в основном в производстве аммиака. Другой тип представляет собой более стандартную установку, уплотненную двумя уплотнительными поверхностями фланцев.

Оборудование для сварки фланцев включает в себя головную и заднюю бабки, сварочные позиционеры и вращатели труб для позиционирования сварки труб.

Если вам нужна помощь в выборе подходящего сварочного оборудования для вашего сварочного проекта, вы можете связаться с нами по телефону .

Приварные фланцы к трубе — Baker’s Gas & Welding Supplies, Inc.

Методы сварки, используемые для соединения фланцев с трубой, часто зависят от типа фланца, который вы готовите к сварке, и основного металла, к которому вы будете его приваривать. Но общий процесс сварки в основном такой же, как и другие процессы сварки, с которыми вы знакомы. Если вы собираетесь приваривать шейку и соединение внахлест и фланец, вам потребуется расстояние между корневым зазором между трубой и фланцем от 1/16 до 1/8 дюйма. Ваш первый валик должен равномерно проникать внутрь стенки фланца и узла трубы, чтобы обеспечить прочное соединение. Ваш последний валик должен быть накручен выше наружного диаметра трубы. примерно на 1/16 дюйма. Тип соединения, созданный с использованием этого метода, предпочтительнее из-за безопасности и отсутствия усталости. Его можно использовать при любом давлении и температуре.

Если вы используете накладной фланец, будьте готовы к повторной облицовке готового изделия после завершения сварки. Этот дополнительный шаг, связанный с необходимостью повторной обработки готовой трубы и фланца, часто делает этот процесс более сложным и дорогостоящим, чем более распространенный метод сварки соединений встык. Этот процесс в основном используется, когда необходимы гладкие отверстия без карманов. Накидные фланцы можно использовать для грузов весом от 150 до 300 фунтов. Из-за более низкого запаса прочности по сопротивлению давлению и усталости этот тип сварки не рекомендуется использовать при температуре выше 750 градусов по Фаренгейту. Накидные фланцы часто предпочтительнее фланцев с приварной горловиной из-за низкой стоимости производства и потому, что они требуют от сварщика менее точных разрезов, но все же позволяют с меньшими трудностями выровнять отверстия под болты и придать квадратную форму торцам фланцев.

Приварные фланцы враструб рекомендуются, когда выполнение внутреннего сварного шва затруднено. Для труб размером четыре дюйма и меньше этот тип сварки является предпочтительным. Сварка враструб также устраняет внутренние карманы, в то время как степень коробления уменьшается из-за отсутствия тепла и брызг на поверхности фланца. Этот процесс обеспечивает такую ​​же устойчивость к высокому внутреннему давлению, как и фланцы Slip-On, и обеспечивает более длительный срок службы соединения.
