Скорлупа ППУ для утепления труб – характеристики, размеры
Пенополиуретан является одним из самых эффективных материалов для теплоизоляции. Главная особенность пенополиуретана в том, что он имеет низкую плотность и большое число закрытых пор, обеспечивающих низкий уровень потерь тепла. Благодаря способу нанесения («напыление») пенополиуретан проникает в труднодоступные места, поэтому активно используется для утепления зданий.
Однако на этом сфера его применения не ограничивается, одним из востребованных направлений является утепление труб ППУ изоляцией.
Скорлупа ППУ – сфера применения
Используется для теплоизоляции:
- трубопроводов водоснабжения (холодного и горячего);
- нефте- и газопроводов;
- канализационных систем;
- инженерных сетей химической промышленности;
- оборудования и установок для рефрижераторной техники.
Скорлупа ППУ – что это такое?
ППУ скорлупа – это пенополиуретановая оболочка для теплоизоляции труб. Представляет собой монолитный полуцилиндр, может состоять из 2-3-4 сегментов, которые крепятся на трубы путем приклеивания или с помощью хомутов.

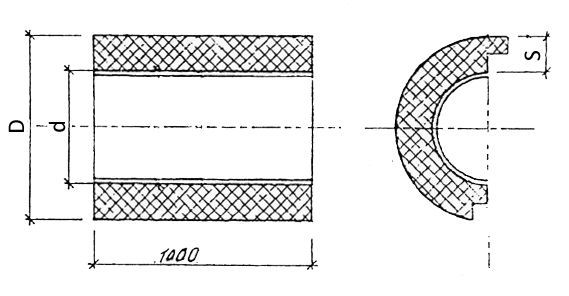

Трубная скорлупа ППУ — схема устройства конструкции
Производство скорлупы ППУ для изоляции труб
Теплоизоляционная скорлупа из пенополиуретана может быть изготовлена двумя методами:
- пресс-форма – изготовление выполняется вручную. Основное оборудование для производства – пресс и заливочная установка высокого давления (УЗВД).
Производство скорлупы из пенополиуретана – видео
- предизолированные трубы ППУ – изготовление по методу «труба в трубе». Выполняется в промышленных условиях. Пенополиуретан заливается в пространство между рабочей трубой и оболочкой (трубой большего диаметра), в результате получается монолитная конструкция – труба в ППУ изоляции.
Принцип производства труб в пенополиуретановой оболочке – видео
Отметим, что оба варианта востребованы и используются для определенных условий. Первый актуален при утеплении уже существующего трубопровода (или для реконструкции, ремонта старого трубопровода). Второй, считается более эффективным, трубы ППУ применяются для прокладки новых магистралей.
Скорлупа ППУ для утепления труб – плюсы и минусы
Преимущества пенополиуретановой скорлупы:
- снижение теплопотерь на 40%;
- простота укладки. Как показывает практика, два человека без особых навыков, способны за сутки утеплить скорлупой ППУ около 300 метров трубопровода;
- скорость монтажа;
- устойчивость пенополиуретана к различного рода воздействиям: химическому, механическому (частично), атмосферному, биологическому;
- экологическая безопасность;
- отсутствие температурных ограничений на время выполнения работ;
- возможность повторного использования трубной скорлупы ППУ;
- обеспечение быстрого доступа к поврежденному участку трубопровода;
- отсутствие «эффекта зимнего парения» — на помещенной в скорлупу ППУ трубе не конденсируется влага;
- долгий период эксплуатации.
Недостатки скорлупы ППУ:
- дополнительные расходы на перевозку сегментов;
- недопустимость использования при сверхвысоких температурах (свыше +120 °С). Таким образом, теплоизоляция для труб ППУ неприменима для теплоизоляции паропроводов.
Примечание. Инновационный продукт от группы компаний «Теплопром» «Hot-скорлупа» разработан для эксплуатации при температуре +170 °С
Скорлупа ППУ для труб – технические характеристики
Конфигурация скорлупы ППУ (формы)
Наиболее востребованными являются цилиндрические элементы скорлупы. Магистрали трубопроводов проектируются таким образом, чтобы они имели как можно меньше поворотов (изгибов). Тем не менее, для утепления труб изготавливаются дополнительные фасонные элементы: тройники, отводы, ответвления и т.д.
Примечание. Скорлупа значительного диаметра поставляется тремя сегментами.
Соединение полусегментов между собой выполняется с использованием полиуретанового клея (например, Випол ПК-2000, «Спантан – 1К», PULP PIPO, «Регент»). После нанесения клея сегменты дополнительно фиксируются с применением бандажей. Получаемое в результате соединение – абсолютно бесшовное. Также могут быть использованы такие методы как: фиксация полусегментов пластиковыми стяжками, металлическими лентами, вязальной проволокой. Но такой способ соединения не является бесшовным, что повышает теплопотери в системе.
Монтаж скорлупы ППУ — соединение элементов
Соединение скорлупы по длине выполняется с применением специального фасонного элемента – муфты. Ее функция подобна функции опалубки. А образовавшееся свободное пространство запенивается полимерным составом. В этом случае также обеспечивается полная герметизация утепления.
Покрытие скорлупы ППУ
Вид покрытия определяет эксплуатационные характеристики трубы и позволяет выбрать скорлупы теплоизоляционные из пенополиуретана максимально удовлетворяющие требованиям условий установки. Для защиты пенополиуретана применяются защитные покрытия.
Назначение защитных материалов – придание дополнительных свойств и защита от разных видов повреждения (ультрафиолета, механических воздействий и т.п.).
Скорлупа ППУ с покрытием из фольги – фольга (фольгопергамин). Скорлупа ППУ с фольгированным покрытием обладает высокими прочностными характеристиками;
Скорлупа ППУ с покрытием стеклопластик – стеклопластик. Скорлупа ППУ с покрытием стеклопластик обеспечивает надежную защиту от ультрафиолета, поэтому применяется для утепления магистралей, проложенных воздушным путем. При этом стеклопластик достаточно прочен, чтобы выдержать механические повреждения. В настоящее время стеклопластиковое покрытие считается самым прочным;
Скорлупа ППУ с покрытием из пергамина (битумная бумага) – пергамин (кровельный материал). Трубная скорлупа ППУ с покрытием из пергамина устойчива к ультрафиолету, но уступает стеклопластику по показателю прочности;
Скорлупа ППУ с покрытием армофол – армофол (армированная алюминиевая фольга). Скорлупа ППУ с покрытием армофол предназначена для утепления магистралей в условиях значительных перепадов температур. Фольгированный слой обеспечивает скорлупе дополнительные теплоизоляционные показатели;
Скорлупа ППУ с оцинкованным покрытием – оцинкованная сталь. Оцинкованное покрытие для скорлупы ППУ разработано для утепления трубопроводов, проложенных воздушным путем (на улице). Оцинкованная оболочка надежно защищает скорлупу и трубы от повреждений, ультрафиолета и вандалов. Скорлупа ППУ с оцинкованным покрытием устойчива к биологической активности, при этом она более бюджетная, нежели скорлупа с покрытием стеклопластик;
Скорлупа ППУ без покрытия – скорлупа ППУ без покрытия. Наиболее бюджетный вариант. Такой способ утепления приемлем, если трубопровод расположен в закрытом помещении, дополняется защитным кожухом, или используется в качестве нижнего слоя.
Примечание. Пенополиуретановые скорлупы для труб можно монтировать от 1 до 4-х штук на один участок трубопровода. Укладка выполняется со смещением и позволяет обеспечить бесщелевое соединение, т.е. избежать потерь тепла в месте соединения труб в ППУ изоляции.
В результате утепления трубы скорлупой из пенополиуретана удается достичь такого же эффекта, как и при укладке готовых труб в ППУ изоляции. Единственное отличие – это отсутствие системы ОДК (оперативного диагностического контроля). Назначение системы – мониторинг текущего состояния исправности трубопровода.
Диаметр скорлупы ППУ (внутренний)
В зависимости от назначения трубопроводы отличаются по диаметру используемых труб. Следовательно, для теплоизоляции труб требуется применение скорлупы ППУ соответствующего диаметра. Кроме того, зачастую необходимо утеплять трубопроводы в несколько слоев, чтобы обеспечить существенное снижение теплопотерь. Это выдвигает дополнительные требования к диаметрам скорлупы из пенополиуретана.
На рынке скорлупа ППУ представлена в широком диапазоне внутренних диаметров от 15 до 1420 мм. Такой размерной линейкой отличаются предложения крупных производителей, например, ООО «Жилпромпроект» (компания имеет самую широкую сетку представительств по территории России, главный офис находится в Самаре), и ООО «Завод пластиковых труб» (Подмосковье). У большинства производителей предложение ограничено самыми ходовыми диаметрами – от 40 до 400 мм. Ведь именно такие диаметры более востребованы у большинства конечных потребителей, которые заинтересованы в том, чтобы купить скорлупу в незначительных объемах.
Толщина скорлупы ППУ
Диаметр трубы сам по себе не дает исчерпывающего представления о теплоизоляционных свойствах скорлупы ППУ для утепления труб. Важное значение имеет и толщина пенополиуретановой скорлупы. Толщины варьируются в диапазоне от 20 до 80 мм. Причем, они находятся в прямой зависимости от диаметра скорлупы. Так для скорлупы ППУ диаметром 25 мм. максимальная толщина пенополиуретана составит 30 мм, а для скорлупы 1420 минимальная толщина составит 50 мм, тогда как максимальная достигнет 100 мм.
Размеры скорлупы ППУ
Длина скорлупы стандартна и определяется применяемым оборудованием. Поскольку изготовление скорлупы трудоемкий процесс – длина изделия не превышает 1 000 мм. Изготавливаются и поставляются они полусегментами.
Примечание. Цена скорлупы ППУ зависима от таких параметров как диаметр скорлупы и толщина пенополиуретана.
Угол примыкания полусегментов скорлуп ППУ
Угол зависит от применяемого оборудования и диаметра трубы. У большинства отечественных производителей скорлупы имеют следующий угол примыкания полусегментов:
- 180° – диаметр от 15 до 700 мм;
- 120° – диаметр от 720 до 850 мм;
- 90° – диаметр от 900 до 1220 мм.
Технические характеристики скорлупы ППУ
Главные параметры сгруппированы в таблице.
| № п/п | Показатель | Значение/Размерность |
|---|---|---|
| 1 | Плотность | 40-60 кг/м.куб. |
| 2 | Количество полностью закрытых ячеек, не менее | 95% |
| 3 | Прочность при сжатии | 30 кПа |
| 4 | Прочность на растяжение | 0,15 кПа |
| 5 | Теплопроводность при 0 °C | < 0,028 Вт/мК |
| 6 | Теплопроводность при 10 °C | < 0,030 Вт/мК |
| 7 | Теплопроводность при 50 °C | < 0,032 Вт/мК |
| 8 | Водопоглощение, по объему за сутки | 1,5-4% |
| 9 | Сопротивление диффузии водяного пара | ›3 m-фактор |
| 10 | Рабочая температура, диапазон | — 40… + 130°C |
| 11 | Пиковая рабочая температура (максимально возможная) | + 150°C |
| 12 | Пожарная безопасность | Г2-Г3 класс |
| 13 | Экологическая безопасность | отсутствие хлорфтор-углеводородов |
| 14 | Коррозионная безопасность | устойчивость к агрессивным средам |
| 15 | Химическая безопасность | инертность, нетоксичность |
| 16 | Расчетный срок эксплуатации | 30 лет |
Материал подготовлен для сайта www.moydomik.net
Дополнительные свойства пенополиуретановой скорлупы:
- долговечность;
- возможность монтировать на трубы, уложенные канальным и бесканальным методом;
- возможность использовать на теплоплопроводах, монтаж которых выполнен наземным и подземным способами;
- экологическая безопасность.
Стоимость скорлупы ППУ – прайс-лист для ознакомления с ценами на продукцию крупного отечественного производителя ООО «Жилпромпроект».
Скорлупа ППУ — прайс-лист ООО «Жилпромпроект»
Скорлупа ППУ – это удобный и надежный способ утеплить трубопровод и существенно снизить потери тепла.
