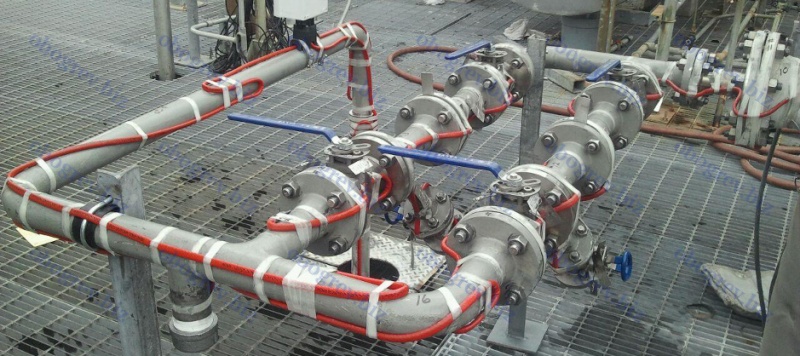

Промышленный электрообогрев трубопроводов греющим кабелем

Промышленный электрообогрев трубопроводов греющим кабелем

Система электрообогрева трубопроводов предназначена для компенсации теплопотерь и поддержания заданных значений не ниже минимальной расчетной температуры и предотвращения обледенения. Компания ТПМ-Энерго предлагает комплексные решения по проектированию и внедрению систем обогрева промышленных водопроводов, газо и нефтепроводов. В работе используем широкий ассортимент качественной кабельной продукции для электрообогрева.

Комплексные решения по обогреву трубопроводов

✅ Спроектируем систему обогрева под ваши задачи.

✅ Рассчитаем необходимую мощность и подберем оборудование.

✅ Изготовим шкафы управления обогревом.

✅ Произведем монтаж и пусконаладочные работы.

✅ Доставка и монтаж по всей России.

✅ Гарантия 2 года.

Позвоните по телефону

или отправьте заявку с сайта

Обогрев промышленных трубопроводов кабелями BSX, RSX, KSX, HTSX, VSX

Эффективность использования саморегулирующихся кабелей в системе электрообогрева трубопроводов для защиты от замерзания жидкостей или газов, а также поддержания заданной температуры обусловлена их уникальными эксплуатационными характеристиками. Они обеспечивают сохранение необходимой температуры среды в различных технологических процессах в неметаллических и металлических трубах, а также защищают от замерзания.

Саморегулирующиеся кабели разработаны так, что при изменении температуры окружающей среды, температура кабеля автоматически возрастет или уменьшается.

Как правило, выбор разновидности кабелей в промышленности напрямую зависит от типа трубопровода, температур поддержания и технологических температурных показателей. Основное их отличие от резистивных заключаются в том, что первым не страшны перехлесты, избежать которых в процессе монтажных работ практически невозможно.

Сфера применения включает в себя внутриплощадочные и внутризаводские трубопроводные системы, которые отличаются небольшой протяженностью, не более 300 метров. И наличием большого количества арматуры например: насосов, задвижек, опор, фланцев, а также сложной конфигурацией.

Использование саморегулирующихся кабелей BSX, RSX, KSX, HTSX, VSX в обогреве трубопроводов обеспечивает:

• Возможность обогрева снаружи промышленных трубопроводов сложной конфигурации и оборудования.
• Простоту монтажа.
• Возможность отрезания по любой длине.
• Стабильное поддержание температуры за счёт эффекта саморегулирования.
• Экономию электроэнергии.
• Безопасность эксплуатации.

Системы обогрева промышленных трубопроводов

Инженерные решения для промышленных объектов требуют применения специального нагревательного кабеля в оболочке повышенной стойкости к механическим и температурным повреждениям, агрессивным средам и экстремальным воздействиям. Изоляция должна сохранять герметичность на всём протяжении труб. Помимо того, необходима сложная и разветвлённая подсистема кабелей управления, сохраняющая надёжность при любых изменениях окружающей среды.

Обогрев трубопроводов большой протяженности

Задача организации электрообогрева трубопроводных систем большой длины решается при помощи разделения их на отдельные участки. Если протяжённость любого из них превышает 3 км, то наиболее целесообразным является монтаж скин-систем. Для каждого участка обеспечивается отдельный вход электропитания.

Обогрев трубопроводов малого диаметра и протяженности

Для обогрева относительно небольших систем мы используем резистивные либо саморегулирующиеся секции кабеля с монтажом сопроводительной сети для подачи напряжения. При общей протяжённости труб менее 150 м стоимость сопроводительных кабелей в общем объёме затрат минимальна, но по мере увеличения длины её доля растёт и становится сравнимой с расходами на обогревательный кабель.

Обогрев водопроводов

Основной задачей системы отопления водопровода является защита от замерзания воды в трубах. В зависимости от их диаметра, проектировщик выбирает низко- или среднетемпературные кабели. Укладка осуществляется вплотную к трубопроводу в одну или несколько ниток. В некоторых случаях наиболее оправданной с экономической точки зрения становится спиральная укладка.

Обогрев трубопроводов с горячей водой

Для систем ГВС первоочередное значение имеет доставка воды до точки раздачи без заметного снижения температуры. Наиболее часто электрообогревом пользуются при проведении ремонтных работ, связанных с частичным разрушением теплоизолирующего слоя, чтобы избежать остывания воды ниже нулевой отметки. Однако возможна укладка греющего кабеля для снабжения отдалённых объектов, чтобы восполнять теплопотери, неизбежные при транспортировке воды на большое расстояние.

Обогрев канализационных трубопроводов

При значительном снижении температуры возрастает риск замерзания сточных вод. Чтобы этого не произошло, вдоль магистрали монтируют низкотемпературную кабельную систему, для чего применяется обогреватель в химически стойкой оболочке из фторполимеров. Предпочтение отдаётся наружной укладке, чтобы не создавать помех движению сточных вод.

Виды греющего кабеля

В настоящее время для электрообогрева труб используется два вида тепловыделяющего кабеля.

Резистивный кабель

Нагрев происходит за счёт сопротивления (резистивность) металла, из которого изготовлены токоведущие жилы. Кабель выпускается в виде стандартных сегментов, которые не подлежат разрезанию на более короткие отрезки. Преимущество резистивного кабеля – доступная цена, поэтому его часто покупают для обогрева домашнего водопровода и канализации. Установка нагревателей возможна только на наружной поверхности трубы из-за выступающего оголовка температурного датчика.

Саморегулирующий кабель

Более современный тип греющего элемента выделяет тепло за счёт активизации полимерной матрицы. При изменении температуры у неё меняется величина электрического сопротивления, что автоматически влечёт за собой снижение или повышение выработки тепла. При использовании саморегулирующего кабеля отпадает потребность в установке термодатчиков, т.к. кабель самостоятельно поддерживает нагрев в нужном диапазоне. Прайс показывает более высокую цену саморегулирующего кабеля, однако она окупается за счёт длительной эксплуатации и удобства использования.

Состав системы электрического обогрева трубопроводов

1 — Греющий кабель.

2 — Соединительная коробка.

3 — Температурный датчик (при необходимости).

4 — Набор для соединения / Т-образного разветвления

5 — Концевая заделка.

6 — Крепёжная лента.

7 — Предупреждающие таблички.

Электрообогрев промышленных трубопроводов кабелями HPT

Греющие кабели HPT, так же как и саморегулирующиеся кабели, являются нагревателями параллельного сопротивления, а значит, имеют преимущество в возможности отрезания по любой длине, а также простоте монтажа и проектирования.

Мощность кабеля также зависит от окружающей его температуры, однако, изменяется в менее широком диапазоне. Данный тип изделия применяется при необходимости поддержания высоких технологических температур, а также в случае воздействия высоких температур

Обогрев промышленных трубопроводов кабелями TESH, TEK, HTEK, MIQ.

Греющие кабели TESH, TEK, HTEK применяются для обогрева межплощадочных, магистральных трубопроводов от промерзания, характеризующихся большой протяженностью, минимальным количеством запорной арматуры, неизменным диаметром по всей длине трассы.

Для электрического обогрева таких трубопроводов целесообразно применять греющий кабель постоянной мощности последовательного сопротивления, т.е. резистивный. Его нагрев происходит за счет прохождения тока по жиле кабеля, которая и является нагревательным элементом. Секции длинной более 3 км можно запитать от одной точки, что позволяет уменьшить длину силового кабеля.

Греющие кабели последовательного сопротивления обеспечивают одинаковую удельную мощность тепловыведения по всей длине без падения напряжения. Возможность 3-х фазного подключение обеспечивает равномерную нагрузку системы электрообогрева.

Кабели TESH, TEK, HTEK можно подключать на повышенное напряжение, что позволяет увеличить длину обогреваемого участка. Выделяемая мощность напрямую зависит от длины нагревательного контура. Поэтому, применяя данный вид кабеля, необходимо четко придерживаться проектированных длин контуров для каждого конкретного трубопровода, не изменяя их во время монтажа.

Высокопроизводительные промышленные греющие кабели MIQ с минеральной изоляцией применяются для поддержания сверхвысоких температур, либо в тех случаях, когда воздействующие температуры настолько высоки, что становится невозможным применение никакого другого греющего кабеля.

Кабели MIQ поставляются готовыми нагревательными секциями необходимой расчетной длины с уже приваренными на заводе-изготовителе холодными вводами для подключения кабеля к соединительной коробке. Такой подход позволяет избежать брака и ошибки вследствие выполнения некачественного сварного соединения в условиях монтажной площадки на объекте строительства. Сварочные работы, выполняемые на греющем кабеле с минеральной изоляцией, требуют особых навыков, которые может гарантировать только завод-изготовитель.

Обогрев трубопроводов нагревательными системами ThrmTrac на основе скин-эффекта

Магистральные или перекачивающие промышленные трубопроводы длинной до 25 км обычно служат для транспортировки продукта нефтехимической переработки на длинные расстояния. Зачастую подвод нескольких точек питания к системе электрообогрева магистральных трубопроводов задача сложная, а порой, невыполнимая. Идеальная система электрообогрева имеет возможность подключения с одной или с двух сторон. Электрообогрев с использованием скин-эффекта Therm Trac позволяет решить эту проблему.

Работа систем ThermTrac основана на двух эффектах: Эффект близости и Поверхностный эффект («скин-эффект»). Нагревательным элементом служит трубка из углеродистой стали. Внутрь трубки прокладывается изолированный проводник. На одном конце стальная трубка и проводник соединены между собой, а с другой стороны присоединены к источнику питания. При подаче переменного тока на греющую трубку и проводник, путь тока идет по замкнутому контуру. Скин-эффект между изолированным проводником тока и греющей трубкой позволяют обратному току концентрироваться на внутренней поверхности трубки.

Концентрация тока на внутренней поверхности нагревательной трубки настолько полная, что напряжение на внешней стороне трубки неизмеримо. Благодаря данному явлению греющая трубка может быть заземлена, и устройство может быть приварено или прикреплено к трубопроводу без возникновения короткого замыкания между нагревательным элементом и обогреваемым трубопроводом. Тепло генерируется за счет большого сопротивления внутреннего пространства греющей трубки благодаря поверхностному эффекту. Система ThermTrac™ может надежно применяться над, или под землей, а также во взрывоопасных областях.

К типовым компонентам системы ThermTrac относятся:

1. Трансформатор
2. Контрольная панель
3. Соединительная силовая коробка
4. Коробка вводная
5. Греющая трубка
6. Коробка для протяжки/соединения
7. Концевая коробка
8. Проводник
