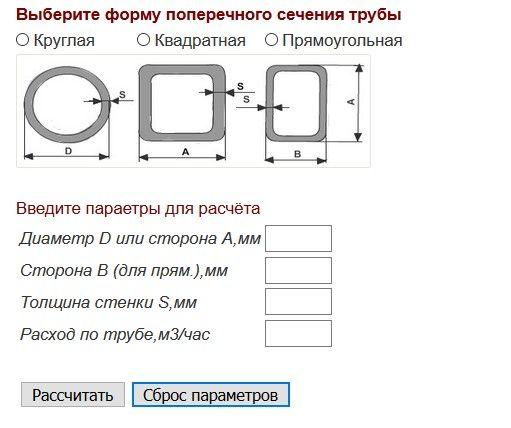

Онлайн-расчет пропускной возможности круглой и прямоугольной профильной трубы

Капитальный ремонт дома или замена сантехники всегда связаны с укладкой трубопровода. В его проектировании нельзя все делать «на глаз», иначе даже самые несущественные, на первый взгляд, ошибки, часто приводят к серьезным последствиям. Рассмотрим то, что являет собой пропускная способность и способы ее вычисления.

Эта величина отображает количество жидкости, газа или воздуха, который способен пройти по трубопроводу того или иного размера за час или секунду. Она позволяет правильно подобрать и установить трубы, учитывая особенности точек водозабора, будь это ванная, посудомоечная машина, система центрального водоснабжения и т.д. От правильно подобранной сантехники зависит срок эксплуатации труб, а также нормальный напор воды после их запуска.

Пропускная способность рассчитывается несколькими методами:

Физический. В зависимости от того, для каких целей предназначен трубопровод, и какие жидкости будут по нему проходить, применяются соответствующие формулы. Применяются усредненные показатели, например, коэффициент шероховатости.
Табличный. Существуют графики приближенных значений, в которых не учитываются посторонние факторы: зарастание, образование ила.
Компьютерные программы и онлайн-калькуляторы. Они бесплатны, отлично подходят для просчета параметров эксплуатации труб любого назначения.

Последний способ является самым простым и доступным для того, кто хочет обустроить систему водопровода своими руками. Расчет подходит не только для круглых, но и для квадратных труб. Не придется прибегать к сложным расчетам, достаточно лишь ввести данные, которые запрашивает сайт. Вы получите результат, в котором будут указаны такие параметры:

общая площадь, объем и длина трубы;
пропускная способность в кг/час и кг/сек;
скорость поступления жидкости в кг/час и кг/сек.

Чтобы получить эту информацию, нужно лишь выбрать тип трубы, ввести ее диаметр, длину и толщину стенок. Также понадобится указать скорость потока в трубе.

На что влияет диаметр трубы

Это – одна из главных характеристик системы труб, на которую следует обращать внимание при монтаже. Без него не удастся определить пропускную способность и обеспечить нормальную подачу жидкости. Вне зависимости от того, какому материалу вы отдадите предпочтение: пластику или металлу, диаметр все равно будет играть решающую роль.

Многие новички, желая сэкономить, покупают трубы меньшего диаметра. Они не задумываются о том, что при прохождении воды через них будут образовывать завихрения (среди профессионалов это явление называется турбулентностью). Возникает мелкая вибрация и повышается уровень шума. Все это медленно, но уверенно приводит к тому, что крепежные элементы, фурнитура и даже сами трубы изнашиваются гораздо быстрее положенного срока.

Усредненный показатель прохождения воды в системе центрального водоснабжения, к примеру, составляет 2 м/сек. Но этот параметр может изменяться в зависимости от протяженности водопровода.

Если давление в нем – бесперебойное, а протяженность колеблется в пределах 10 метров, оптимальный диаметр трубы будет составлять 20 мм. Это правило применимо для частных и многоквартирных домов.
В трассе с длиной в 20 м и более сечение должно быть более высоким – 25 мм.
Системы водоснабжения, протяженность которых – 30-50 м, требуют применения труб с сечением 32 мм.
Водопровод 50-200 м будет долго и надежно функционировать, если установить трубу с диаметром в 50 мм.
Если предстоит обустроить целую систему многоэтажных зданий или проложить длинную магистраль в частном секторе, внутреннее сечение труб составляет 100 мм.

Имеет значение и число точек, работающих синхронно. Как показывает практика, через один кран в доме зачастую вода проходит со скоростью 5л/мин. Исходя из этого, уже определяются нормы потребления.

Когда не следует использовать калькулятор

Существуют некоторые ограничения, которые требуют от трубопровода других, особых характеристик. И расчеты онлайн-калькулятора будут не всегда эффективными. К примеру, если необходимо обеспечить подачу газа и вязких жидкостей. Эти субстанции при транспортировке через трубопровод ведут себя не так, как обычная вода. Анализ поведения газа, нефти и других сред требует отдельного подхода.

Читать статью Эксплуатационный паспорт технологического трубопровода

Если нужно провести гидравлический расчет для большого строения с обилием сантехники, нужно учитывать вероятность одновременной эксплуатации нескольких точек водозабора. Для небольших домов расчеты делаются для максимального потребления всеми приборами, что существенно упрощает проектирование.

Читать статью Условные графические обозначения вентиляционных систем

Факторы, влияющие на пропускную возможность

Согласно бытовой логике, оптимальный расход воды коррелирует с диаметром и давлением. Но на практике дает о себе знать и гидравлическое сопротивление. Иногда оказывается, что поток тормозит из-за трения о стенки. На производительность трубопровода также оказывают влияние такие дополнительные факторы:

уклон трубы, изменяющийся по отношению к уровню грунта;
материал стенок (пластик и его походные отличаются большей шероховатостью, чем металл);
количество поворотов и угол их наклона;
изменения диаметра трубопровода;
сварные швы, следы от пайки и соединительных элементов;
срок эксплуатации трубы, наличие ржавчины и отложений извести.

Учитывайте наличие дополнительных «преград», которые могут замедлить прохождение воды, и вносите соответствующие коррективы в проект.

Трубный калькулятор

Расчитаем пропускную способность трубы с помощью онлайн калькулятора

Чтобы правильно произвести расчет, необходимо обратить внимание, что:

– 1кгс/см2 = 1 атмосфер;

– 10 метров водяного столба = 1кгс/см2 = 1атм;

– 5 метров водяного столба = 0.5 кгс/см2 и = 0.5 атм и т.д.

– Дробные числа в онлайн калькулятор вводятся через точку (Например: 3.5 а не 3,5)

Введите параметры для расчёта:

Публикации

Добавлено: 13.02.2017
Строительство плавательного водоёма всегда сопровождается прокладкой трубопроводов и установкой закладных элементов, таких как, возвратные форсунки, донные заборники, скиммеры…

Если диаметр труб будет меньше необходимого, забор и подача воды будут происходить с повышенными потерями на трение, отчего насос будет испытывать нагрузки, способные вывести его из строя.

Если трубы проложены диаметром большим необходимого – неоправданно повышаются расходы на строительство водоёма.

Как правильно подобрать диаметр труб?

Возвратные форсунки, донные заборники, скиммеры, каждый имеют отверстие для подключения определенного диаметра, что первоначально определяет диаметр труб. Обычно эти подключения – 1 1/2″ – 2″, к которым подсоединяется труба, диаметром 50 мм. Если несколько закалдных элементов соединяются в одну линию, то общая труба должна быть большего диаметра, чем трубы, подходящие к ней.

На выбор трубы влияет также производительность насоса, которая определяет скорость и количество перекачиваемой воды.

Пропускную способность труб различного диаметра можно определить по следующей таблице:

Пропускная способность труб различного диаметра.

Диаметр, мм	Площадь внутр. сечения, мм2	Пропускная способность в м3/час при скорости
Наружный	Внутренний	0,5 м/с	0,8 м/с	1,2 м/с	2,0 м/с	2,5 м/с
16	10	79	0,14	0,23	0,34	0,57	0,71
20	15	177	0,32	0,51	0,76	1,27	1,59
25	20	314	0,57	0,91	1,36	2,26	2,83
32	25	491	0,88	1,41	2,12	3,54	4,42
40	32	805	1,45	2,32	3,48	5,79	7,24
50	40	1257	2,26	3,62	5,43	9,05	11,31
63	50	1964	3,54	5,66	8,49	14,14	17,68
75	65	3319	5,97	9,56	14,34	23,90	29,87
90	80	5028	9,05	14,48	21,72	36,20	45,25
110	100	7857	14,14	22,63	33,94	56,57	70,71
125	110	9506	17,11	27,38	41,07	68,45	85,56
140	125	12276	22,10	35,35	53,03	88,39	110,48
160	150	17677	31,82	50,91	76,37	127,28	159,09
200	175	24061	43,31	69,29	103,94	173,24	216,54
225	200	31426	56,57	90,51	135,76	226,27	282,83
250	225	39774	71,59	114,55	171,82	286,37	357,96
315	300	70709	127,28	203,64	305,46	509,10	636,38

Для подбора диаметра турбы нам понадобиться знание следующих величин:

Скорость воды в трубе самотёком	0,5 м/с
Скорость воды в трубе коллектора	0,8 м/с
Средняя скорость воды в трубе на входе в насос	1,2 м/с
Средняя скорость воды в трубе на выходе из насоса	2,0 м/с
Максимально возможная скорость воды в трубе	2,5 м/с

Расмотрим технологию подбора труб на конкретных примерах обвязки закладных элементов.

Диаметр трубы для подключения возвратных форсунок.

Например, движение воды в системе обеспечивается насосом EcoX2-16000, максимальной производительностью 16 м3/час.

Возврат воды в плавательную чашу осуществляется через 4 возвратные форсунки – Дюза для подключения пылесоса (подключение 2″ наружная резьба), каждая ввинчена в стеновой проход с соединением D 50/63.

Форсунки расположены попарно на противоположных бортах. Подберем необходимый трубопровод.

Скорость воды на подающей магистрали – 2 м/с. Форсунки делятся на две ветви по две штуки. Производительность на каждую форсунку – 4 м3/час, на каждую ветвь – 8 м3/час. Подберём диаметр общей трубы, трубы на каждую ветвь и турбы на каждую насадку. Если в таблице нет точного совпадения производительности для конкртеной скорости течения, берем ближайшую. По таблице получается:

при производительности 16 м3/час (в таблице ближайшее значение 14,14 м3/час) – диаметр трубы равен 63 мм;
при производительности 8 м3/час (в таблице ближайшее значение 9,05 м3/час) – диаметр турбы равен 50 мм;
при производительности 4 м3/час (в таблице ближайшее значение 3,54 м3/час) – диаметр трубы равен 32 мм.

Читать статью Изменение температуры газа в газопроводе

Читать статью Классификация трубопроводов по видам

Получается, что на общую подачу подходит труба, диаметром 63 мм, на каждую ветвь – диаметром 50 мм, и на каждую насадку – диаметром 32 мм. Но так, как стеновой проход расчитан на подключение 50 и 63 трубы, трубу, диаметром 32 мм не берём, а соединяем всё трубой 50 мм. К тройнику идет 63-я труба, разводка 50-й трубой.

Диаметр труб для подключения скиммеров.

Тот же насос с производительностью 16 м3/час забирает воду через скиммеры. Скиммер в режиме фильтрации забирает обычно от 70 до 90% воды от общего потока, который всасывает насос, остальное приходится на донный слив. В нашем случае 70% производительности – это 11,2 м3/час. Подключение скиммер обычно это 1 1/2″ или 2″. Скорость потока на всасывающей линии насоса – 1.2 м/с.

По таблице получаем:

для этого случая достаточно трубы, диаметром 63 мм, но идеально – 75 мм;
в случае подключения двух скимеров, разветвление ведём 50-ой трубой.

Диаметр труб для подключения донного заборника.

30% от производительности насоса EcoX2 16000 – это 4,8 м3/час. По таблице для подключения донного стока достаточно трубы 50 мм. Обычно при подключении донного стока ориентируются на диаметр его присоединения. Стандартный донный сток имеет подсоединение 2″, поэтому выбирают трубу 63 мм.

Расчет диаметра трубы.

Формулу для расчета оптимального диаметра трубопровода получим из формулы для расхода:

Q – расход перекачиваемой воды, м3/с d – диаметр трубопровода, м

v – скорость потока, м/с

П- число пи = 3.14

Отсюда, расчетная формула для оптимального диаметра трубопровода:

d=((4*Q)/(П*v))1/2

Обратим внимание на то, что в этой формуле расход перекачиваемой воды выражен в м3/с. Производительность насосов обычно указывается в м3/час. Для того, чтобы перевести м3/час в м3/с, необходимо значение поделить на 3600.

В качестве примера расчитаем оптимальный диаметр трубопровода для производительности насоса 16 м3/час на подающей магистрали.

Переведем производительность в м3/с:

Q(м3/с)=16 м3/час/3600 = 0,0044 м3/с

Скорость потока на подающей магистрали равна 2 м/с.

Подставляя значения в формулу получим:

d=((4*0,0044)/(3,14*2))1/2≈0,053 (м) = 53 (мм)

Получилось, что в данном случае оптимальный внутренний диаметр трубы будет равен 53 мм. Сравниваем с таблицей: для ближайшей производительности 14.14 м3/час при скорости протока 2 м/с подходти труба внутренним диаметром 50 мм.

При подборе труб Вы можете воспользоваться одним из описанных выше способов, мы подтвердили расчетами их равнозначность.

По материалам сайтов: waterspace com, ence-pumps ru

Как рассчитать пропускную способность газовой трубы

Газ – это один из самых сложных материалов для транспортировки, в частности потому, что имеет свойство сжиматься и потому способен утекать через мельчайшие зазоры в трубах. К расчету пропускной способности газовых труб (как и к проектированию газовой системы в целом) предъявляют особые требования.

Формула расчета пропускной способности газовой трубы

Максимальная пропускная способность газопроводов определяется по формуле:

Qmax = 0.67 Ду2 * p

где p — равно рабочему давлению в системе газопровода + 0,10 мПа или абсолютному давлению газа;

Ду — условный проход трубы.

Существует сложная формула для расчета пропускной способности газовой трубы. При проведении предварительных расчетов, а также при расчетах бытового газопровода обычно не используется.

Qmax = 196,386 Ду2 * p/z*T

где z — коэффициент сжимаемости;

Т- температура перемещаемого газа, К;

Согласно этой формуле определяется прямая зависимость температуры перемещаемой среды от давления. Чем выше значение Т, тем больше газ расширяется и давит на стенки. Поэтому инженеры при расчетах крупных магистралей учитывают возможные погодные условия в местности, где проходит трубопровод. Если номинальное значение трубы DN будет меньше давления газа, образующегося при высоких температурах летом (например, при +38…+45 градусов Цельсия), тогда вероятно повреждение магистрали. Это влечет утечку ценного сырья, и создает вероятность взрыва участка трубы.

Читать статью Типичные скорости (практические скорости) потока воздуха, газов и водяного пара в трубопроводах и вентиляционных газоходах (трубах) в различных технологичеcких и коммунальных сетях.

Таблица пропускных способностей газовых труб в зависимости от давления

Существует таблица расчетов пропускных способностей газопровода для часто применяемых диаметров и номинального рабочего давления труб. Для определения характеристики газовой магистрали нестандартных размеров и давления потребуются инженерные расчеты. Также на давление, скорость движения и объем газа влияет температура наружного воздуха.

Максимальная скорость (W) газа в таблице — 25 м/с, а z (коэффициент сжимаемости) равен 1. Температура (Т) равна 20 градусов по шкале Цельсия или 293 по шкале Кельвина.

Таблица 2. Пропускная способность газового трубопровода в зависимости от давления

Читать статью Катастрофа для газовой отрасли. Кто проиграет в газовой войне России с Европой?

Трубы

Код для вставки без рекламы с прямой ссылкой на сайт

Код для вставки с рекламой без прямой ссылки на сайт

Скопируйте и вставьте этот код на свою страничку в то место, где хотите, чтобы отобразился калькулятор.

Пропускная способность канализационной трубы

Пропускная способность канализационной трубы – важный параметр, который зависит от типа трубопровода (напорный или безнапорный). Формула расчета основана на законах гидравлики. Помимо трудоемкого расчета, для определения пропускной способности канализации используют таблицы.

Формула гидравлического расчета

Для гидравлического расчета канализации требуется определить неизвестные:

диаметр трубопровода Ду;
среднюю скорость потока v;
гидравлический уклон l;
степень наполнения h/ Ду (в расчетах отталкиваются от гидравлического радиуса, который связан с этой величиной).

На практике ограничиваются вычислением значения l или h/d, так как остальные параметры легко посчитать. Гидравлический уклон в предварительных расчетах принято считать равным уклону поверхности земли, при котором движение сточных вод будет не ниже самооочищающей скорости. Значения скорости, а также максимальные значения h/Ду для бытовых сетей можно найти в таблице 3.

Юлия Петриченко, эксперт

Таблица 3. Самоочищающая скорость канализационных стоков в зависимости от значения условного прохода трубы

Кроме того, существует нормированное значение минимального уклона для труб с малым диаметром: 150 мм

(i=0.008) и 200 (i=0.007) мм.

Формула объемного расхода жидкости выглядит так:

где a — это площадь живого сечения потока,

v – скорость потока, м/с.

Скорость рассчитывается по формуле:

где R – это гидравлический радиус;

С – коэффициент смачивания;

Отсюда можно вывести формулу гидравлического уклона:

По ней определяют данный параметр при необходимости расчета.

где n – это коэффициент шероховатости, имеющий значения от 0,012 до 0,015 в зависимости от материала трубы.

Гидравлический радиус считают равным радиусу обычному, но только при полном заполнении трубы. В остальных случаях используют формулу:

где А – это площадь поперечного потока жидкости,

P– смоченный периметр, или же поперечная длина внутренней поверхности трубы, которая касается жидкости.

Таблицы пропускной способности безнапорных труб канализации

В таблице учтены все параметры, используемые для выполнения гидравлического расчета. Данные выбирают по значению диаметра трубы и подставляют в формулу. Здесь уже рассчитан объемный расход жидкости q, проходящей через сечение трубы, который можно принять за пропускную способность магистрали.

Кроме того, существуют более подробные таблицы Лукиных, содержащие готовые значения пропускной способности для труб разного диаметра от 50 до 2000 мм.

Таблицы пропускной способности напорных канализационных систем

В таблицах пропускной способности напорных труб канализации значения зависят от максимальной степени наполнения и расчетной средней скорости сточной воды.

Таблица 4. Расчет расхода сточных вод, литров в секунду

Расчет проходимости

Он непосредственно связан с таким понятием, как таблица гидравлического расчета водопроводных труб. Обычно расчет необходимого диаметра выполняется с точностью плюс-минус километр. Однако пусть редко, но бывает необходимым подсчитать точно, каков минимальный диаметр трубы нужен для водоснабжения, скажем, многоквартирного дома. Зачем это нужно? Почему просто не взять трубу с запасом?

А вы представьте себе, что составляется типовой проект дома, который будет размножен в десятках городов, в сотнях микрорайонов огромной страны. Как вы думаете, как повлияет на суммарные затраты простое увеличение диаметра стояка на один шаг сверх необходимого?

Зачем в принципе нужна таблица для гидравлического расчета водопроводных труб, если в теории все просто: на пропускную способность влияют давление в водопроводных трубах и их диаметр?

Да-да, а идеальный сферический конь в вакууме никогда не спотыкается. Помните несколькими абзацами раньше упоминание о том, что у металлопластиковых и полипропиленовых труб идеально гладкая внутренняя поверхность? И поэтому вода движется с небольшим сопротивлением?

Так вот, у стальных и чугунных труб, с которыми чаще всего имели дело во время, когда Шевелев создавал свои таблицы (в махровые советские времена), поверхность внутри совсем не гладкая.

Мало того, она неизбежно становится все более шероховатой со временем, зарастая и подвергаясь эрозии частицами песка и шлака. А раз так — то через какое-то время сопротивление трубы водному потоку растет, а пропускная способность падает. Насколько именно — и позволяют рассчитать таблицы для гидравлического расчета водопроводных труб.

Шляпы долой! Здесь присутствует наука!

Совет: обратите внимание, это, в самом дело, актуально для многоквартирных домов.

Для частного дома и тем более квартиры полипропиленовой трубы с внутренним диаметром 20 миллиметров хватит везде и всегда. Не ломайте голову сверх необходимого.
