Виды фланцевых соединений трубопроводов – используемые материалы и способы монтажа
Чтобы стыковать между собой стальные трубопроводы промышленного типа, в основном используют фланцевый способ соединения. В первую очередь это относится к подаче воды, отопительным, газовым и нефтегазовым магистралям.
Функции и особенности фланцевого соединения
Что такое фланец трубы? Это — плоская пластина из стали кольцеобразной (реже – квадратной или прямоугольной) формы. Посредине на ней имеется отверстие, куда вставляют торцевой участок трубы. Края пластины оснащены несколькими отверстиями, расположенными на одинаковом удалении друг от друга: в них продеваются болты или шпильки, и зажимаются гайками.
Фланцевые соединения трубопроводов выступают в роли хорошей альтернативы сварке и муфтам, с возможностью быстрой сборки и разборки. Установка сопровождается привариванием торцовой части и пропускного фланцевого прохода между собой. Далее происходит стягивание обеих пластин друг с другом при помощи ключей соответствующего размера. Если речь идет о фланцах больших размеров, при закручивании потребуются трубные рычаги.
Чтобы сделать стыковку герметичной, применяются уплотнительные резиновые или фторопластовые прокладки. Кроме того, в случае возникновении нужды в перекрывании определенных участков трубопровода для проведения ремонта предусматривается использование специальных заглушек, называемых обтюраторами. Данным способом трубопроводы могут стыковаться к различным устройствам и технологическим емкостям: в основном это – теплообменники. Для этого конец трубы оснащается наварным фланцем, подключаемым к заборной трубе агрегата.
Фланцы по типу применения делятся на следующие виды:
- Стыкующие между собой отдельные участки трубопроводов. Рассчитаны на давление 0,1 – 20 МПа (ГОСТ №12815).
- Обеспечивающие возможность стыковки трубопроводов с оборудованием и емкостями (ГОСТ №28759).
Чтобы рассчитать фланцевые соединения, существует специальная литература с соответствующими таблицами.
Какие бывают фланцы
Виды фланцевых соединений трубопроводов перечислены в специальной нормативной документации.

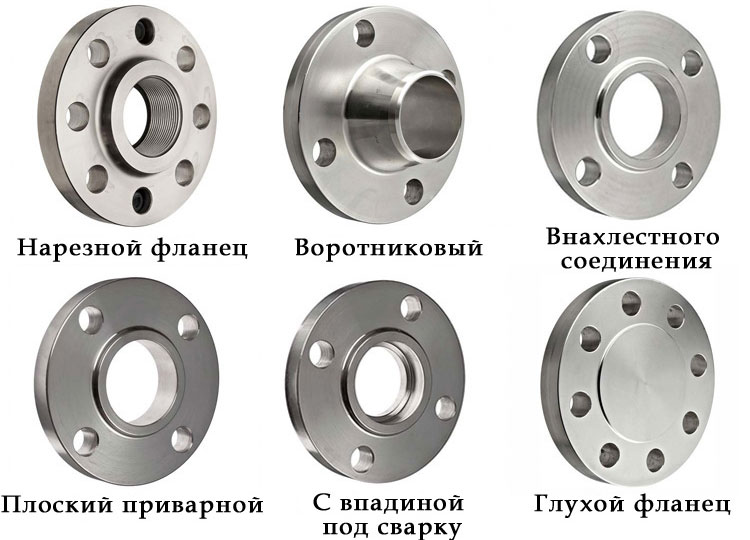

Для стыкования труб из стали применяют следующие типы фланцев, в зависимости от материала изготовления:
- Литой серый чугун (ГОСТ №12817-90). Изделиями из этого материала оснащается литая арматура, трубные соединения промышленных аппаратов и чугунных производственных сосудов. Они способны выдерживать давление от 0,1 до 16 МПа, при температурном режиме от -15 до +300 градусов.
- Литой ковкий чугун (ГОСТ №12818-80). Стыкуются трубы, устанавливается арматура, подключаются магистрали и емкости из аналогичного материала. Рассчитаны на давление 1,6-4 МПа и температуру от -30 до +400 градусов.
- Литая сталь (ГОСТ №12819-80). Способны соединять трубы и арматуру всех разновидностей, комфортно перенося давление 1,6 – 20 МПа и температуру от -250 до +600 градусов.
- Приварная сталь, плоские (ГОСТ №12820-80). Данные элементы рассчитаны на давление 0,1-2,5 МПа. Допустимая температура: от -70 до +300. Обтюраторы также относятся к данному типу.
- Сталь, для стыковки сваркой (ГОСТ №12821-80). Работают при давлении 0,1-20 МПа и температуре от -250 до +600.
- Сталь, имеют приварное кольцо. Показатели давления: 0,1-3 МПа. Температура: от -30 до +300 градусов.
Монтаж фланцевых соединений трубопроводов сварного типа осуществляется путем их приваривания к трубному торцу при помощи двух сварных швов. Элементы, предусматривающие стыковую сварку, имеют один шов, разделяющий между трубу и фланцевый корпус. Конструкция, оснащенная кольцом, включает в себя две части – пластину и кольцо, с одинаковым диаметром. В этом случае труба имеет одно кольцом, фланец же совершенно свободно вращается вокруг трубы.
Данным типом изделий обычно комплектуются труднодоступные места и участки, где требуется постоянный ремонт и обслуживание магистрали. Конструкционные особенности этого соединения позволяют проводить монтажные и демонтажные работы в условиях ограниченного пространства и за очень короткие сроки.
Типы фланцевых соединений трубопроводов и оборудования (или сосудов) имеют следующую классификацию:
- Плоские из стали (ГОСТ №28759-2). Используются на оборудовании сечением 40-400 см. Способны выдерживать давление 0,3-1,7 МПа, и температуру -70 +300 градусов.
- Стальные, для стыковой сварки (ГОСТ №28759-3). Выпускаются в диаметре 4-400 см. Рассчитаны на давление 0,7-6,5 МПа, температуру -70 — +550 градусов.
- Стальные, имеющие сечение восьмиугольного типа. Могут иметь диаметр 40-160 см. Допустимые параметры давления: 6,4-16 МПа, температуры: -70 — +550 градусов.
Нельзя обойти вниманием и т.н. изоляционное фланцевое соединение. Его непосредственной задачей является защита трубы от коррозийных процессов электрохимического типа: именно из-за нее подземные коммуникации быстро выходят из строя. В состав изолирующего фланцевого соединения входят две стягивающие шпильки и диэлектрическая прокладка, изготовленная из термостабилизированного графита или паронита.
С помощью такого соединения блуждающие электрические токи локализируются на конкретных магистральных участках: нередко для их отведения в почву применяют специальное заземление. Использование изолирующих фланцевых соединений приводит к заметному увеличению эксплуатационного срока коммуникаций, расположенных под землей.
Меняют диэлектрическую прокладку примерно раз в 15-20 лет: для этого потребуется наличие специальных разгонщиков в виде клиновидных домкратов, для разводки соседних фланцев. Данные приспособления могут быть ручными или гидравлическими, с возможностью развить усилия до 15 тонн.
Конструкционные разновидности фланцев
Кроме материала изготовления и способа монтажа, для классификации фланцев применяется такой критерий, как конструктивное исполнение.
По данному принципу соединительные элементы разделены на 8 основных групп (согласно ГОСТу №12820):
- Конструкция имеет соединительный выступ (фаску), для выполнения которой выбран угол в 45 градусов.
- Выступ имеет угол 90 градусов.
- Фаска в 45 градусов и дополнительная выборка (впадина) по внутреннему торцевому участку.
- Внутренняя выборка и фаска в 90 градусов.
- Внутренний паз, которым оснащена вся окружность изделия.
- Имеет внутреннюю фаску специально под возможность применить вибровставку.
- Фаска под овальную прокладку.
- Аналог 4-го и 5-го типов, однако дополнительно имеется фаска для линзовой вставки.
Фланцы компрессионного типа, стыкующие трубы из стали и пластика, образуют отдельную линейку соответствующего товара. Состоят из двух частей – пластины и муфты, предназначенной для ПЭ труб. Данными изделиями могут оснащаться магистрали, имеющие давление до 10 МПа. При помощи т.н. «компрессионных адаптеров» обеспечивается возможность стыковки труб из пластика и металлической арматуры.
Задачей вибровставки (фланцевой вставки) является достижение максимального шумопоглощения и снижения вибрации, которой сопровождается работа трубопроводов. Для изготовления вибровставок обычно применяют термоустойчивую резину с кордовым основанием: это делает прокладку более жесткой и устойчивой к изменениям ее формы вследствие давления фланцевых пластин.
Диаметры вибровставок могут быть различными, от 25 до 800 мм, с возможностью использования на магистралях по транспортированию воды, газа, пара и других химически инертных веществ. Для вибровставок диаметром 25-200 мм установлен предел давления в 16 МПа, 250-600 мм – 10 МПа, с возможностью выдерживать нагрев до +110 градусов. Для подобных прокладок не страшно явление линейного удлинения трубопроводов: допустимые пределы сжимания и разжимания — 12-20 мм.
Специфика конструкции фланца
Что такое фланцевое соединение трубопроводов? Кроме вышеуказанных соединительных пластин, в составе фланцевого крепежа входит болт (как вариант – шпилька), гайка и шайба. Как следует из нормативных предписаний (ГОСТ №12816), болтами могут оснащаться трубопроводы, где рабочая среда имеет давление не выше 25 МПа. В случае превышения данного параметра рекомендуется использовать монтажную шпильку, имеющую вид стального стержня, с резьбой по обоим краям. Соединения шпильками считаются на порядок прочнее, чем в случае использования болтов.
Установка фланцевых соединений на стальных трубопроводах с показателем давления выше 100 МПа осуществляется шпильками из стали № 35. Если давление ниже 100 МПа, подойдут шпильки из 20-й стали. Фланцевые шайбы – это такие пластины, которые подкладывают под гайку или болт для увеличения их площади опоры. Обычно их делают стальными. Во фланцевых соединениях для болтов, шпилек и шайб допускаются классы прочности 8.8, 6.6 и 5.6.
Что касается трубопроводов для транспортировки агрессивных жидких веществ, потребуется обязательная установка специального защитного кожуха. Он имеет вид чехла, для изготовления которого применяют гидрофобный текстиль, листовую сталь или термостойкие полимеры: они удерживают рабочую жидкость от разбрызгивания в случае разгерметизации фланцевого соединения.
Диаметры защитных кожухов могут быть от 15-ти до 1200 мм. Самыми популярными в этом отношении являются изделия из фторопласта, способные комфортно переносить температуру от -200 до +230 градусов, не деформируясь в течение длительного времени. Кроме того, такие кожухи достаточно легкие, поэтому дополнительной нагрузки на магистраль не происходит. В продаже представлены в разборном виде, для сборки по месту эксплуатации прилагается соответствующая схема.
