Соединение медных труб: пайка и прессование, цанговые и обжимные фитинги, резьбовое соединение труб из меди
Долговечность и надежность трубопровода у многих обитателей ассоциируется именно с применением медных труб в бытовых коммуникациях. Уже долгое время этот металл применяется в водопроводных, канализационных и отопительных контурах, чтобы зарекомендовать себя исключительно с лучшей стороны.
Наличие специальных муфт и фитингов облегчают соединение медных труб, что позволяет проводить или менять их самостоятельно. В зависимости от того, наружное крепление или внутреннее, применяется либо разъемный, либо неразъемный способ монтажа контура.
Цанговые фитинги, их виды и применение
Современный рынок предлагает обширный ассортимент вспомогательных деталей, чтобы проводить соединение медных труб без пайки (резьбовый способ, например) или путем высоко- или низкотемпературной сварки. Медь очень легкий в обработке и податливый металл, так что при наличии инструментов с ним справится даже новичок.
Цанговые фитинги для медных труб являются самым простым способом монтажа элементов магистрали, потому что в их основе зажимное кольцо, надеваемое на трубку, и гайка, которая фиксирует место зажима. Такой способ соединения достаточно прост и не обязывает иметь в наличии особых инструментов.
Чаще всего подобные фитинги для медных труб используются:
- При проведении магистрали, по которой циркулирует горячая или холодная вода, газ или масла.
- В трубопроводах, в которых химическая среда не превышает нагрев 175°С.
- Давление в подобных системах не должно превышать 16 атмосфер.
Такой вид монтажа считается очень надежным и герметичным, а представленные сегодня на рынке цанговые соединительные фитинги для медных труб выпускаются с внутренним диаметром от 8 мм до 100 мм. Если предстоит установка труб большего диаметра, то следует выбрать другой способ их состыковки.

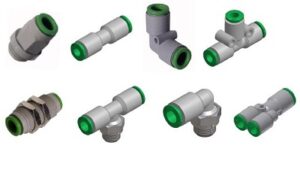

Различают следующие виды цанговых фитингов:
- Муфта соединительная для медных труб, как правило, изготавливается из меди или сплавов, в которые она входит. Ее функция – состыковка элементов контура из того же металла и одного диаметра.
- Переходники медные для медных труб служат для соединения труб разного диаметра. Они могут объединять так же изделия из разного материала, но при этом лучше выбрать латунные аналоги.
- Отводной соединитель для медных труб представляет собой уголок, позволяющий состыковывать элементы сети под углом от 45° до 120°.
- Когда требуется разделение потока, применяется цанговая крестовина или тройник.
- При подсоединении гибкого шланга к элементу трубопровода используется штуцер.
Цанговые фитинги являются самыми часто встречающимися деталями в бытовых и промышленных трубопроводах. Это обусловлено их следующими преимуществами:
- Они доступны по цене.
- Достаточно просты в применении.
- Довольно широкий ассортимент предлагает модели для магистралей любой протяженности и сложности.
- Для работы с ними не нужно специальное оборудование и с их установкой справится новичок.
- Цанговые фитинги обеспечивают надежное герметичное соединение.
- Они долговечны, как и трубы из меди, но при необходимости их можно использовать повторно или в качестве временной состыковки.
Так как место зажима от нагрузок со временем ослабевает и требуется его подтягивание, то подобное соединение применяется исключительно, когда проводится наружное крепление медных труб, к стене, например. Доступ к месту состыковки – это важный фактор для подобного трубопровода.
Этапы монтажа:
- Трубы режутся на отрезки в соответствии со схемой и зачищаются.
- При необходимости проводится калибровка для получения ровного отверстия.
- На конец трубки надевается гайка, а затем цанга.
- Конец фитинга с уплотнительными резинками вставляется в трубку.
- Зажимная гайка накручивается вручную на резьбу фитинга и к ней аккуратно подтягивается цанга.
- Гайку следует затянуть ключом, но допуская пережима.
Подтягивая цангу, нужно следить, чтобы не было перекоса, иначе всю работу придется проделывать заново. Зажимая гайку ключом, важно не переусердствовать, иначе медь даст трещину, и этот кусок трубы придется отрезать.
Соединение компрессионными фитингами
Именно обжимное кольцо для медных труб обеспечивает надежность состыковки отдельных элементов трубопровода. Выше было описано, как использовать цанговый фитинг с таким кольцом на обычных концах труб. Когда требуется соединитель для медных труб под вальцовку, так же применяются обжимные фитинги.
Развальцовку трубы можно сделать самостоятельно при наличии специального оборудования. Чтобы расширить конец до нужного размера, лучше использовать развальцовщик, при помощи которого можно произвести нужные вычисления и сделать калибровку.
Обжимные фитинги для медных труб с вальцовкой состоят из муфты и зажимной гайки. Они так же просты в применении:
- На подготовленный и зачищенный конец трубки надевается муфта.
- Конец другой трубы вставляется в развальцовщик или эспандер и прокручивается до тех пор, пока не образует кромку под углом 45°.
- В готовую вальцовку вставляется второй конец муфты и затягивается гайкой.
Подобные компрессионные фитинги для медных труб используются исключительно в наружных трубопроводах и являются частью обслуживающихся систем. Если их применили в отожженных (мягких) изделиях, то хватит зрительного осмотра при профилактических проверках, тогда как в неотожженных потребуется подтягивание зажимных гаек.
Соединение медных труб обжимными фитингами чаще всего используется при проведении ремонта контура или в качестве временных деталей при проводке новой магистрали. Они надежны, долговечны, но требуют периодической проверки качества герметизации.
Фитинги с резьбой
Резьбовое соединение медных труб является наиболее частым, так как их при случае легко заменить или использовать вторично. Фитинги этого вида могут иметь как наружную, так и внутреннюю цилиндрическую резьбу.
Трубопровод далеко не единственное место, где используются подобные детали, и часто они являются частью соединений элементов сантехники. По конфигурации резьбовые фитинги для медных труб делятся на:
- угольники;
- ниппели;
- муфты;
- заглушки;
- отводы.
Для соединения медных элементов следует выбирать фитинги из латуни, меди или сплавов с ее содержанием.
Если предстоит использовать резьбовый фитинг на мягкой трубе из меди, то рекомендуется «подстраховать» место стыка опорной втулкой, которая позволит крепко закрутить гайку, не деформируя металл.
Пресс — фитинги
Неразъемное соединение считается самым надежным, и именно его применяют, когда трубы предстоит «спрятать» в пол или стену. Одним из элементов подобной системы являются пресс – фитинги для медных труб.
В основе этих деталей специальные полимерные уплотнители, а для сборки трубопровода потребуется:
- Отрезать и зачистить трубу нужной длины.
- Откалибровать отверстие.
- Вставить концы труб в пресс – фитинг.
- Сжать место состыковки пережимными клещами для медных труб.
Этот способ соединения не требует нагрева деталей и считается одним из самых быстрых. Если объем работ предстоит небольшой, то можно приобрести ручной пресс для медных труб, для которого кроме небольших физических усилий ничего не потребуется. Он обеспечивает необходимую герметичность, создавая сжатие соединительного фитинга с кольцом уплотнителя.
Электрогидравлический пресс для медных труб используется специалистами при проводке длинных магистралей с многочисленными соединительными узлами. Более дорогое оборудование имеет сменные муфты, благодаря которым можно соединять трубы разного диаметра от любого производителя.
Для проведения ремонтных или монтажных работ самостоятельно можно взять пресс для медных труб в аренду, что более выгодно, чем тратиться на инструмент, который может понадобиться в следующий раз нескоро.
Осуществление пайки
Считается, что спайка – это самый надежный способ состыковки любых труб, и медные не исключение. Ее можно производить путем высокотемпературного или низкотемпературного соединения. К последнему можно отнести фитинги для медных труб под пайку.
Многие потребители предпочитают иметь дело с деталями, в которые производитель вставил припой еще на этапе изготовления. Как правило, его помещают в специально сделанную полость в раструбе и чаще всего встречаются фитинги с легкоплавким припоем, для разогрева которого хватит температуры паяльной лампы или строительного фена.
Технология соединения очень проста:
- Концы отрезков медных труб зачищаются.
- Вставляются в фитинг (можно использовать американку под пайку медных труб).
- Нагреть деталь паяльной лампой или феном, чтобы припой растаял и растекся, спаивая с ней трубы.
- Не перемещать и не сдвигать место соединения до полного остывания стыка.
Этот самый простой метод пайки труб из меди, хотя и известен отечественному потребителю и постепенно завоевывает его симпатию, наибольшую популярность имеет пока в странах Европы и Азии. Некоторые из мастеров предпочитают видеть, сколько они расходуют припоя, используя для этого его твердые сорта и применяя высокотемпературное оборудование.
Основные виды соединения труб из меди и инструменты для этого приведены ниже в таблице.
| Способ соединения | Детали | Инструменты состыковки | Вид соединения |
| Низкотемпературная капиллярная спайка | Мягкий припой, фитинги | Горелка | неразъемный |
| Высокотемпературная капиллярная спайка | Наличие твердого припоя, фитинги (или без них) | Ацетиленовая |
Как правило, для проведения самостоятельных работ потребители выбирают специальные фитинги, которые при небольших затратах времени и денег обеспечивают качественное соединение медных труб. Любой из перечисленных видов годится для состыковки трубопровода из этого материала. Выбор зависит от опыта мастера, сложности схемы и наружного или внутреннего способа монтажа.
