В процессе установки трубопроводов нельзя обойтись без соединения стояков. В зависимости от места монтажа, материала, из которого произведены стояки, их диаметра, линейных размеров, иных технических характеристик, возможностей заказчика, применяют резьбовое или безрезьбовое соединение.

Оба типа стыковки стальных труб имеют свои преимущества и недостатки. Остановимся более подробно на безрезьбовом соединении стальных труб и стыковке металлических труб с пластиковыми.

Способы стыковки без резьбы

Соединение без резьбы может происходить с использованием:

• сварки;
• фланцев;
• муфты с фланцевым соединением;
• обжимных муфт Гебо;
• компрессионных фитингов (аналоги муфт гебо), которые чаще применяются при стыковке пластиковых, металлопластиковых, полипропиленовых и полиэтиленовых труб.

Плюсы и минусы сварки

Параллельно с резьбовым, данный способ соединения долгое время был одним из наиболее распространенных.

Он отличается:

• простотой конструкций сварных швов и небольшой трудоемкостью;
• облегчением трубопроводной системы;
• возможностью стыковки элементов любой формы и размера. Не обязательно, чтобы концы труб были идеально ровными;
• герметичностью;
• бесшумностью технологической процедуры;
• автоматизацией процесса.

Вместе с тем, в сварочных элементах магистралей возникают остаточные напряжения, что могут сопровождаться недостаточной надежностью соединения при значительных нагрузках и вибрациях.

Существенным минусом является также возможность коробления свариваемых элементов. Учитывая еще высокую стоимость работ, вместо сварки часто пользуются иными, не менее надежными, но качественными и дешевыми способами стыковки элементов магистралей.

Преимущества бессварочного метода

Соединяя стояки без сварки, можно:

• получить стыковку разъемного типа. Такой вариант приемлем в случае необходимости выполнения ремонтных работ в краткие сроки. Одновременно, такая процедура позволяет повторно использовать те же фитинги, с заменой уплотняющих материалов, что значительно экономит средства;
• осуществить стыковку в любом месте, независимо от наличия электроэнергии;
• повысить качество соединения, поскольку сваркой не всегда получается точное выполнение шва, чтобы стояки на миллиметр-другой не сдвинулись относительно оси и друг друга;
• обойтись без дорогостоящего мастера, поскольку начинающему сварщику осуществить качественную операцию по стыковке стояков – не по силам;
• обойтись без дорогих аппаратов и приспособлений, поскольку соединение с помощью фитингов предвидит наличие газового ключа и простых навыков.

Поэтому, такие монтажные работы может сделать своими руками каждый, у кого есть элементарные навыки обращения с ключами и большое желание. Все. Больше ничего не надо.

Стыковка фланцевыми фитингами

Данный метод применяют при монтаже труб диаметром 50 мм и больше. Понятно, что в отдельных случаях фланцевые фитинги используют при стыковке стояков меньших диаметров.

Конструкция муфты с фланцем

Для изготовления детали используют высокопрочную сталь или чугун.

• корпус;
• металлическое кольцо, по обе стороны которого размещены фланцы;
• кольца-уплотнители, с помощью которых обеспечивается высокий уровень герметичности. Размещаются они непосредственно в металлическом корпусе;
• болты для крепежа, выполняющие роль соединителей фланцев.

Алгоритм монтажа

Как установить фланцевую муфту должен знать каждый, поскольку схема монтирования – элементарно проста.

Алгоритм монтажа:

• разложить стояки соответственно схеме монтажа;
• очистить трубы от возможной ржавчины, уплотняющих материалов, иной грязи;
• на окончаниях стояков разместить фланцы;
• разделить пространство между фланцами металлическим кольцом;
• сильно стянуть фланцы крепежными болтами.

Важно! Торцы стояков могут быть не идеально ровными, что никак не влияет на качество соединенной конструкции.

Важно! С помощью фланцевых фитингов можно не только стыковать трубы, но и устранять течь, что значительно расширяет сферу применения детали.

О соединениях с помощью обжимных муфт Гебо

Безрезьбовое соединение стальных труб с помощью обжимных фитингов гебо – относительно «молодой» способ стыковки, но уже завоевал немало поклонников.

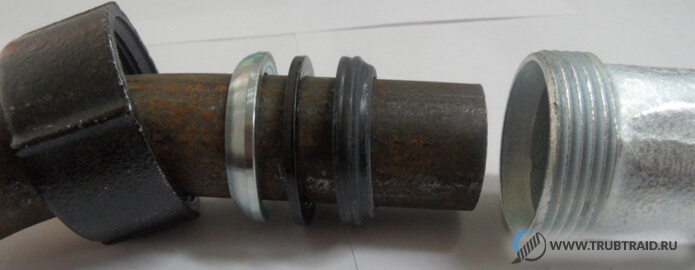

Муфта обжимная для стальных труб гебо комплектуется:

• зажимным кольцом;
• уплотнительным материалом в виде кольца;
• прижимным кольцом;
• зажимной гайкой,

которые размещаются в металлическом корпусе.

Схема монтажа муфты Гебо

Использование обжимных фитингов обеспечивает надежное соединение чугунных, пластиковых, стальных труб с возможными поворотами, разветвлениями или же просто в стык.

Монтаж детали производится просто:

• на отрезе стояка фиксируют зажимную гайку;
• осуществляют начинку фитинга обжимной прокладкой, зажимным и прижымным кольцом;
• крепко затягивают гайку на корпусе детали. При этом осуществляется зажим колец внутри конструкции, обеспечивая полную герметизацию стыка по всей окружности стояка.

Эффективным приспособлением для устранения течи в стояке является хомут на муфты гебо, о чем свидетельствуют многочисленные отзывы. Главное преимущество конструкции – быстрота и качество монтажа.

С помощью хомута легко можно устранить течь, образовавшуюся при замерзании воды в трубе, при коррозионном процессе, в результате механического повреждения.

Деталь монтируют на трубах отопления, стальных водопроводных трубах, начиная от диаметра 1/2 дюйма и оканчивая 2 дюйма и больше.

Можно ли использовать детали при отоплении

Многих интересует вопрос, можно ли ставить муфту гебо на отопление. Существуют различные мнения. Одни специалисты считают, что нельзя, другие – что можно.

Как свидетельствует инструкция к чугунной муфте гебо, конструкция рассчитана для функционирования при температуре +80⁰С и давлении в пределах 1 МПа. Как подчеркивают опытные сантехники, отзывы потребителей, муфта гебо на металлическую трубу может качественно работать и работает при более высоких параметрах.

Например, данная соединительная деталь – незаменима в системе отопления, если конец первого стояка имеет резьбу, а конец второго – без резьбового участка.

Поэтому, чтобы не искать опытного сварщика, или, чтобы не нарезать резьбу, лучше использовать муфту гебо, которую можно купить в магазине сантехники. Цена – зависит от диаметра и материала изготовления.

Кроме систем отопления, эти безрезьбовые фитинги можно использовать для монтажа газовых и канализационных труб. Производят элементы стыковки из чугуна, стали и нержавеющей стали. Фитинги предназначены для транспортировки транспортом любого вида, при соблюдении правил перевозки на этом транспорте.

Почему именно Гебо?

Существуют разные способы стыковки стояков трубопровода. Многие отдают предпочтение соединению муфтой гебо, несмотря на то, что данный тип стыковки – начал использоваться позже всех. В чем секрет успеха и популярности соединительного элемента? Фитинг отличается:

• простотой монтажа. Его монтирование может выполнить человек, квалификация которого – невысокая. Это значит, что каждый хозяин своими руками может соединить с помощью гебо два или больше стояка в единую централизованную систему, будь то водо- или газопровод, канализация, отопление. Специальные навыки, уровень квалификации – минимальны, поскольку при работе не обязательна высокая точность соединения. Это связано с тем, что фитинг – компенсационного типа. Соединение стояков может допускать расхождение по оси в пределах 3⁰ (плюс-минус 0,5⁰);
• оригинальной конструкцией элемента, в результате чего отсутствует минимальное напряжение и не наблюдается общая усталость металла;
• долгим сроком эксплуатации, который равен 10-ти и больше годам;
• высокими техническими характеристиками. То есть, стыковки используют в водопроводах, трубопроводах со сжатым воздухом при наличии в них давления до 1 МПа (10 атм) и температурных показателей +75-80⁰С. Допускается кратковременное повышение температуры до +108-110⁰С. В газовых магистралях давление не должно быть выше 4 атм.

Важно! Конструкцией легко осуществляется стыковка стального стояка со стальным или чугунным, металлической – с пластиковой. При этом, не нужно нарезать резьбу или приглашать сварщика.

При необходимости замены целого металлического участка трубопровода на аналогичный, только с новой трубой или на пластиковый вариант, лучшего способа, чем использовать стыковочный элемент – не существует.

О компрессионных фитингах

Обжимной соединительный элемент имеет одну интересную разновидность – безрезьбовое компрессионное/зажимное соединение. С его помощью в основном собираются металлопластиковые трубопроводы. В отдельных случаях – отличный вариант для соединения металлических стояков.

Конструкцией компрессионного соединения для стальных труб предвидено наличие:

• гайки зажимного типа;
• обжимного кольца;
• конусообразного уплотнителя из резины.

Для производства компрессионных фитингов используют медь , нержавейку, латунь.

Компрессионный фитинг для металлических стояков

К главным преимуществам изделий можно отнести:

• надежность, герметичность и прочность стыковки;
• возможность стыковки стояков из разных материалов;
• быстроту скрепления;
• простоту технологической операции;
• длительное время эксплуатации.

Устанавливаются фитинги компрессионного типа по той же схеме, что и обжимные аналоги. Первым шагом является надевание зажимной гайки на трубу. После этого, необходимо ее постепенно затягивать, чтобы деталь плотно прижала кольцо и уплотнитель, обеспечивая таким образом, полную герметичность стыковки стояков.

Важно! Установку соединительного элемента необходимо проводить строго по инструкции. В противном случае, не гарантируется полная герметичность соединения труб из любого материала.
