Размеры и диаметры полипропиленовой трубы
Перечень популярных видов трубных изделий, используемых для создания инженерных коммуникаций, возглавляют полипропиленовые трубы, размеры которых регламентируются нормами ГОСТ. А конфигурация трубной разводки выполняется по требованиям СНиП. Критериями подбора является наружный и внутренний диаметр трубы, толщина стенки, рабочее давление и другие параметры, влияющие на область применения.
От чего зависят размеры
Основные факторы, влияющие на размеры ПП труб:
- Диаметры. Полипропиленовые трубы предназначены для перемещения жидкостей и транспортировки газообразных веществ. От размеров поперечного сечения трубопровода зависит пропускная способность магистрали и, следовательно, объем транспортируемой жидкости.
- Давление жидкости на стенки. В зависимости от температурных показателей жидкости в полости трубы стенки трубопроводов оказываются в зоне высокого давления. Поэтому подача холодной воды и горячего теплоносителя производится по сетям с различной толщиной стенок.
- Назначение трубной сети. Пластиковыми трубопроводами оборудуются сети холодного и горячего водоснабжения, системы отопления и канализации, вентиляционные каналы. В каждой сфере применяются свои типоразмеры труб пп, максимально соответствующие техническим условиям эксплуатации.
- Протяженность трубной линии. Чтобы к водоразборной точке или дальнему отопительному радиатору поступало достаточное количество жидкости, водопроводная линия монтируется из труб разного сечения.

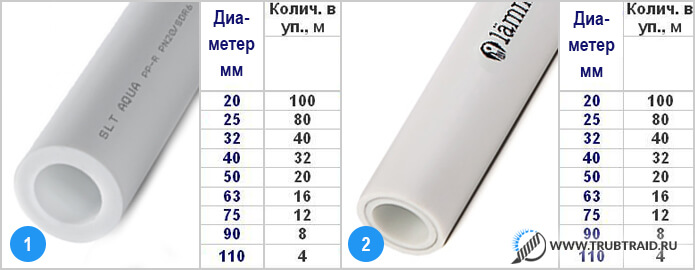

Справочная таблица пп труб содержит подробную информацию о размерах.
Диаметр полипропиленовых труб измеряется только по наружному обводу в миллиметрах. В особых случаях применяется система измерения в дюймах.
Размеры и классификация труб из полипропилена
Ввиду своей универсальности и отличных эксплуатационных характеристик область применения трубных полипропиленовых изделий постоянно расширяется.
Выбор отопительных полипропиленовых труб для дома и квартиры
В настоящее время замена устаревших стальных трубопроводов и прокладка новых отопительных линий производится полимерными трубами нового поколения. В рейтинге популярных материалов для устройства…
Классификация по составу сырья и маркам продукции
В основе классификации труб из полипропилена по размерам лежит качественный состав исходного сырья – полимера пропилена с различными модифицирующими добавками:
«PPR (PPRС, ППР)». Материал обладает высокой устойчивостью к перепадам температуры от -100 до +1400 градусов и внешним ударным воздействиям. За счет высоких технических показателей, материал нашел широкое применение в прокладке домашних сетях отопления, водопровода и канализации. Трубы с маркировкой PPR (PPRС, ППР) выпускаются с диаметрами от 16 до 110 мм.- «PPH» . Модификация полипропилена специальными добавками придает полимеру этой марки повышенную прочность к восприятию ударных нагрузок. Трубными изделиями марки РРН оборудуются наружные линии подачи холодной воды, канализации и вентиляции. Из-за низкой температуры плавления полимера, изделия этой марки не применяются в системах отопления и горячего водоснабжения. Качественный состав полипропилена РРН позволяет создавать продукцию большого размера для промышленных систем канализации и водоотводящих коллекторов.
- «PPB». Полипропилен с особым структурным строением, в котором микромолекулы чередуются в определенной последовательности. В конечном итоге получается материал с высокими показателями ударной стойкости с областью применения в отопительных системах напольного вида и водопроводных линиях подачи холодной воды.
«PPS» из полифенилсульфида. Сырьем для этой марки трубных элементов служит полипропилен самого высокого класса с характерным молекулярным строением. Эта особенность строения материала отражается в высокой устойчивости к ударным нагрузкам и температурному нагреванию. Этот класс класса более прочен и отличается улучшенными эксплуатационными характеристиками. Изделия с маркировкой РРs производятся в размерах от 20 до 1200 мм и применяются в сетях вентиляции, водоснабжения и отопления.
Основой для всех линеек продукции служат полимерные модификации полипропилена с различными добавками для усиления термостойкости и эластичных свойств материала.
Таблица времени и температуры для пайки полипропиленовой трубы
Полипропиленовые трубопроводы предназначены для промышленного применения с агрессивными средами. Подобные системы широко используются в химической промышленности, в устройствах для переработки…
Классификация по давлению
Важным показателем, влияющим на размер полипропиленовых труб, считается давление напора жидкости в трубопроводе. Существует прямая зависимость между количеством перемещаемой воды и сечением: для небольшого напора потребуется трубы меньшего размера.
Маркировка труб по показателю давления оценивает устойчивость трубопроводной линии под действием проходящего напора жидкости в магистрали.
Классификация полипропиленовых труб производится по значению рабочего давления:
- «РN10». Продукция этого класса выполняются с толщиной стенок от 1,9 до 10 мм и рабочим давлением 1,0 МПа. Они рассчитаны на прохождение водяного потока с максимальной температурой +45 градусов. Внутренний диаметр составляет от 1,6 до 1,9 см, внешний – от 2 до 11 см. Материал используется в греющих системах «теплый пол» и водопроводных линиях холодной воды.
- «PN16».Изделия с таким обозначением могут эксплуатироваться под рабочим давлением не более 1,6 МПа и температурой теплоносителя до + 60 градусов. Минимальная толщина стенок составляет 3,4 мм. Трубной продукцией PN16 оборудуются трубопроводы холодной и горячей воды.
- «PN20». Максимальный показатель рабочего давления составляет 2,0 МПа при толщине стенок от 16 до 18,4. Изделия выпускаются в размерах от 16 до 110 мм. Марка PN20 позволяет выдерживать температуру воды +80 градусов. PN20 применяют в системах отопления и горячего водоснабжения.
- «PN25». Основные показатели: рабочее давление на стенки составляет 2,5 МПа, температура теплоносителя +95 градусов. Трубные изделия армируются фольгированным алюминием, что придает материалу увеличенный запас к ударным и тепловым нагрузкам. Размерный ряд составляет от 21,2 до 77,9 мм.
Маркировка содержит информацию о максимальном значении рабочего давления в трубопроводе и измеряется в атмосферах.
Полипропиленовые трубы размеры – Таблица 1
Таблицы стандартных размеров
Трубопроводом из полипропилена организуется подвод воды холодной и горячей воды, выполняется устройство отопительных систем, оборудуются канализационные сети. Для лучшей ориентации в стандартных типоразмерах полипропиленовых труб составлен сортамент популярных марок, учитывающий наружный и внутренний диаметр изделий.
Внутренний диаметр и толщина стенки полипропиленовых труб – Таблица 2
Зависимость водоемкости от диаметров трубы – Таблицы 3, 4
Как подобрать правильный размер магистрали
Расчет внутреннего диаметра трубной разводки жилых помещений выполняется по формуле
Обычно водопроводы частных домовладений выполняются из полипропиленовых труб размером до 20 мм. Разводка многоэтажных домов выполняется после уточненного расчета, учитывающего подвод воды в каждую квартиру, подъезд или дом. Если нет особых требований, связанных с условиями эксплуатации, водопроводная сеть многоквартирных домов выполняется из следующих диаметров:
- Вертикальные стояки зданий до 5 этажей –25 мм.
- Горизонтальная внутриквартирная разводка – 20 мм.
- Стояки многоквартирных домов выше 9 этажей -32 мм.
Виды применяемых фитингов
Трубная магистраль состоит из линейных элементов и стыковочных элементов – фитингов, которые устанавливаются на соединениях, переходах от одного диаметра к другому, угловых поворотах и отводах системы.
Перечень применяемых полипропиленовых фитингов, применяемых для устройства инженерных коммуникаций:
- Соединительные муфты. Применяются для стыковки двух линейных отрезков.
- Угловые повороты. Разводка на входе в квартиру или на этаж редко сохраняет свою линейную конфигурацию. На практике, из-за ограниченных габаритов помещений, сеть поворачивают на 45°или 90 ° загнутыми угловыми отводами.
- Переходы от одного размера к другому. Окончания переходников выполняются с разными внутренними диаметрами, позволяющие создавать магистраль из полипропиленовых труб с разным поперечным сечением.
- Тройники и крестообразные отводы. При одновременной стыковке нескольких труб в одном узле возникает необходимость установки соединительного тройника или крестовины.
- Обводы. Во время монтажа водопроводной или отопительной линии приходится обводить трубопровод вокруг выступающих конструкций зданий. Обводы устанавливает в разрывах линейной магистрали.
Зачистка для полипропиленовых труб своими руками без специального инструмента
Для повышения надежности и максимального давления трубы из полипропилена имеют армированный слой. Но он мешает формированию качественного сварного соединения. Выход – зачистка для полипропиленовых…
Устройство отопительной системы не обходится без применения комбинированной соединительной муфты «американка». Эта резьбовая деталь с одной стороны состоит из металлической основы, а с другой стороны выполняется с пластиковым окончанием для сварки. Получается разборное соединение, удобное для проведения монтажных работ.
Ключевые критерии выбора
Чтобы правильно выбрать размер полипропиленовых труб важно учесть:
- Назначение трубопроводной линии.
- Условия эксплуатации магистрали.
- Максимальную температуру воды в системе.
- Рабочее давление жидкости на стенки.
От правильности выбранного размера зависит эффективность работы и продолжительность эксплуатации инженерных коммуникаций.
Домашний трубопровод
Монтаж домашней линии холодного водоснабжения с рабочим давлением1 МПа выполняют тонкостенными полипропиленовыми трубами обозначенных маркировкой PN10 или PN16. Диаметр водопровода в городских квартирах обычно составляет 20 мм. Стояки монтируются из труб большего диаметра.
Домашний трубопровод подачи горячей воды монтируется из труб PN20, рассчитанных на перемещение теплоносителя, разогретого до температуры +85 градусов. Расчетное рабочее давление в такой сети составляет 2 МПа.
Заключение
Размер полипропиленовых труб является основной характеристикой, влияющей на эффективность проложенной магистрали. В случае использования для трубной разводки ошибочной размерной линейки появляется риск возникновения аварийной ситуации, а всю работу придется переделывать.
