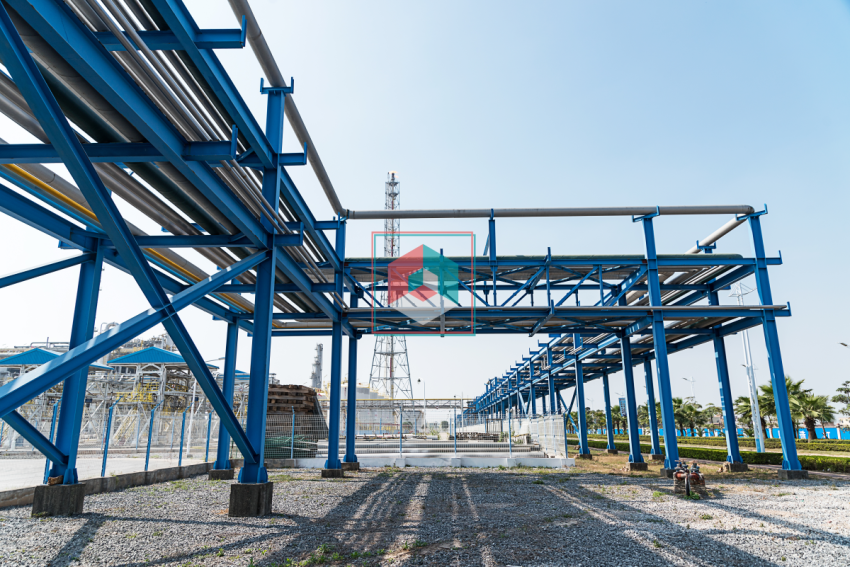

Эстакады трубопроводов

Эстакады трубопроводов

Протяженное инженерное сооружение, элементы которого служат основанием и опорой для прокладки надземным способом инженерных коммуникаций и транспортных конвейеров, относятся к категории технологические эстакады. Такие конструкции соединяют отдельно стоящие производственные объекты, цеха, отделения и значительно упрощают транспортировку нужных материалов и продуктов.

Технологические сооружения для перемещения жидких, твердых или газообразных веществ позволяют:

• экономить полезную площадь промышленных предприятий;
• не препятствовать прохождению автомобильного и железнодорожного транспорта;
• обезопасить работающий персонал.

Особенности применения

Технологические трубопроводы используются на предприятиях металлургической, химической, машиностроительной, нефтеперерабатывающей, газовой, энергетической промышленности.

По виду различают одноярусные и многоярусные, подвесные, опорные, опорно – подвесные конструкции.

Эстакады технологические состоят из опор, совместно с фундаментами, колонн, ригелей, балок, ферм, связей по фермам. Опоры могут быть металлическими или железобетонными, при этом все пролеты выполняются из металлопроката. Основные повреждения металлоконструкций появляются вследствие коррозии металла или силового воздействия во время эксплуатации. Поэтому большое значение имеет регулярный осмотр эстакад, своевременный ремонт и восстановление антикоррозионной защиты.

Узнайте стоимость заказа

Отправьте нам чертеж или техническое задание, и мы рассчитаем Вам стоимость заказа или работ.

Производство и поставка технологических эстакад

Проектирование эстакад под технологические трубопроводы на заводе МИЗМК производится специалистами собственных проектных бюро.
Эстакады технологических трубопроводов на предприятии «Металлинвест-Завод Металлоконструкций» производят по регламенту ГОСТ 3.015-16.94 «Эстакады одноярусные под технологические трубопроводы».

Все материалы в виде стального проката отличаются высоким качеством, а защита от коррозии выполняется согласно СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии». Инженеры завода учитывают степень нагрузки, погодные факторы и все негативные виды воздействия на элементы конструкции. При сборке проводится строгий контроль качества на всех этапах. Благодаря такому подходу эстакады для технологических коммуникаций завода МИЗМК имеют продолжительный срок эксплуатации, высокое качество и надежность, установлены на многих крупных промышленных предприятиях России и СНГ.

Сделать заказ на расчет и производство эстакад можно, обратившись в отдел продаж.

Читать статью RU2663134C1 — Битумно-полимерная грунтовка — Google Patents

Продукция

УСЛУГИ

• Монтаж металлоконструкций
• Нанесение огнезащиты
• Разработка КМД

Металлические каркасы

• Металлические фермы
• Металлические колонны
• Прогоны металлические
• Ригель строительный металлический
• Балки металлические
• Стойки строительные
• Связи для ферм

Эстакады трубопроводов

Эстакада трубопроводов представляет собой инженерную конструкцию мостового типа. Состоит агрегат из системы одинаковых опор и пролетов. В зависимости от предназначения эстакада для труб может иметь как один ярус, так и несколько.

Чаще всего эстакады под технологические трубопроводы требуются для прокладывания дорожного покрытия или прочих коммуникаций в обход чем-то заполненной площади, а также автомобильных магистралей. Довольно часто они встречаются в качестве детали речных мостов, а также многоуровневых подъездных систем. Металлические эстакады под трубопроводы, само собой, активно используются в промышленности в частности для осуществления погрузочно-разгрузочных операций.

Главные особенности металлических эстакад под трубопроводы

Чаще всего металлоконструкции для крепления трубопроводов складываются из определенного набора элементов. Среди основных деталей стандартных вариантов эстакад стоит выделить следующие:

• швеллеры;
• металлопрофили;
• блоки;
• уголочки.

Металлические эстакады под трубопроводы обладают различными характеристиками. К примеру, их главной целью считается создание комфортных условий для установки подобных сооружений и непосредственно выполнению ею своих задач в нестандартных ситуациях.

Например, системы для кабеля часто применяются на производствах, где есть значительный риск попадания на шнур самых разных веществ, способных навредить кабелю. Кроме того, эстакады благодаря результативному и в то же время эргономичному строению предоставляют возможность организации разноуровневой системы с прохождением и кабеля, и трубопровода.

Технические эстакады для трубопроводов и кабелей

Эстакады, выпускаемые на современные рынки, могут быть разных видов:

• металлические системы;
• железобетонные непроходные;
• железобетонные проходные конструкции с площадками или же усложненные комбинированные аналоги.

Расчет эстакады под трубопровод должен происходить с учетом условий, в которых будет эксплуатироваться установка. Также не помешает учесть технологические запросы и просьбы заказчика.

Монтаж металлоконструкций трубопроводов осуществляется на специально подготовленном фундаменте. Также на подготовительном этапе перед монтажом обеспечиваются опоры и пролеты с особыми траверсами для будущей установки труб.

Обычно количество ярусов не превышает трех, а ширина пролетов в среднем соответствует 15-20 метрам. При проектировании эстакад трубопроводов также учитываются характеристики проводимых коммуникаций и месторасположения будущей эстакады.

Непосредственно установкой металлоконструкций на трубопроводах обязана заниматься группа профессионалов, так как малейшая ошибка может вызвать производственные проблемы.

Опоры эстакады трубопроводов

Опоры эстакады выполняются из двух материалов: металла, как правило, стали и железобетона. Если речь идет об одноярусном возведении, то его изготавливают из стали, и оно может быть одностоечным или двухстоечным. Второй вариант считается более надежным и крепким, поэтому большинство предприятий отдают предпочтение ему. Тем, кто нуждается в высокой степени прочности, особенно на изгибах, необходимо устанавливать конструкции трубопроводов с максимальным диаметром каждой из труб.

Читать статью Особенности возведения эстакад для трубопроводов

Перед установкой металлоконструкций на трубопроводах осуществляется подготовка железобетонного фундамента, который выходит над уровнем грунта на 30 сантиметров. Это обеспечивает защиту от коррозии.

Выгодный заказ

Эстакады для трубопроводов можно заказать в нашей компании. Помимо качественного продукта мы предоставляем услуги по установке. В фирме работают лучшие специалисты, имеющие немалый опыт в этой сфере и за долгие годы успевшие завоевать доверие клиентов.

Непосредственно на эстакады, заказанные у нас, мы предоставляем гарантию. В случае непредвиденных поломок (которых, поверьте нам, не случится), данный документ покроет все расходы.

Также мы предлагаем своим покупателям самые приятные цены по сравнению с конкурентами. По приемлемой стоимости вы получите долговечное строение для трубопроводов и ее надежный монтаж.

Как заказать эстакады трубопроводов

Чтобы заказать эстакады трубопроводов Вы можете воспользоваться одним из способов:

• Позвонить по телефону компании 8-800-100-26-11 (по Российской Федерации звонок бесплатный);
• Отправить заявку по адресу электронной почты нашей компании info@npommz.ru;
• Воспользоваться формой на сайте.

Обратиться в офис завода «Ремстроймаш». Адрес указан на странице контакты.

Посмотрите товары похожие на эстакады трубопроводов:

• Строительные металлоконструкции
• Все металлоконструкции

Мы успешно доставим произведенное оборудование в любой регион и город России, атакже в ближнее и дальнее зарубежье.

Сотрудничаем только с проверенными транспортно-экспедиционными компаниями, которые на практике доказали свою надежность и профессионализм, всегда выполняют требования по сохранности груза и соблюдению сроков перевозки.
Выбор варианта и условий доставки зависит от типа оборудования и его габаритов.

Наиболее популярные способы:

— Автоперевозка
— Перевозка ж/транспортом.
Также доступен вариант самовывоза.

Доставка крупногабаритного оборудования выполняется чаще автотранспортом (фура, 5-, 10-, 20-тонники, еврофура, низкорамные платформы). Для транспортировки негабаритного груза транспортная компания подрядчик проводит согласование передвижения транспортного средства с гос.органами, оформляет пакет разрешительных документов и пропуски на основании требований «Правил перевозок грузов автомобильным транспортом».

По желанию Заказчика мы осуществляем страхование груза.
Для расчета стоимости и сроков транспортировки интересующего вас оборудования:
— звоните нашим специалистам по тел. 8-800-100-26-11
— присылайте информацию о заказе на электронную почту info@npommz.ru

Требуемые данные:

• адрес доставки
• размеры груза (габариты)
• вес груза
• объем груза
• количество объектов для перевозки
• наличие и способ упаковки
• желаемые сроки

Способ оплаты согласуется с заказчиком после формирования заказа и уточнения всех деталей.

Производственное объединение ООО «Ремстроймаш» гарантирует высокое качество производимого оборудования по всем направлениям: нефтехимическое и нефтегазовое, резервуарное и емкостное, металлоконструкции.
Продукция имеет все требуемые сертификаты соответствия и разрешительные документы на эксплуатацию. Оборудование изготавливается в полном соответствии с требованиями госстандартов или разработанных Технических условий нашего предприятия. Обращаем ваше внимание, что соблюдение условий эксплуатации продляет срок службы оборудования!

Читать статью Полимерные изоляционные материалы для трубопроводов

Срок гарантии

18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки от предприятия-изготовителя.
При этом важно учитывать, что гарантийные обязательства производителя действуют только при условии выполнении правил эксплуатации, которые зафиксированы в
Паспорте изделия и в Договоре на поставку оборудования.
Мы обеспечиваем не только продажу, но также монтаж и ввод в эксплуатацию промышленного оборудования.
Размещая заказ у компании «Ремстроймаш», Вы можете быть уверены в качестве поставляемой продукции!

Эстакады для трубопроводов

Наша компания принимает заказы на изготовление различных технологических металлоконструкций для крупных промышленных предприятий. Мы изготавливаем эстакады трубопроводные состоящие из одного, двух или трех ярусов. Металлоконструкции эстакад выполняются по типовому проекту или индивидуальным чертежам заказчика. Техническая документация на опоры и эстакады под технологические трубопроводы: «Пособие по проектированию отдельно стоящих опор и эстакад под технологические трубопроводы (к СНиП 2.09.03-85)».

В зависимости от конструктивных решений отдельно стоящие опоры и эстакады могут отличаться:

• по материалу (железобетонные, стальные, комбинированные);
• по типу конструкции несущих элементов (пролетных строений, опор, фундаментов);
• по высоте опор (низкие, высокие);
• по вариантам размещения труб (одноярусные, двухъярусные, многоярусные).

Заказчик сам выбирает тип эстакады согласно технологических требований предприятия.

Схема прокладки трубопровода по эстакадам

• а — прокладка по опорам ;
• б — прокладка по эстакадам ;
• 1 — промежуточная опора ;
• 2 — анкерная промежуточная опора ;
• 3 — анкерная концевая опора ;
• 4 — компенсатор ;
• 5 — трубопровод ;
• 6 — траверса ;
• 7 — пролетное строение ;
• 8 — опорная часть трубопровода ;
• 9 — колонна ; 1
• 0 — фундамент ; 1
• 1 — вставки температурного блока ;
• 12 — ось температурного разрыва.

Основными элементами конструкции эстакады являются: опоры, включающие в себя колонны, связи, ригели и фундаменты; пролетные строения (фермы и балки); траверсы, связи.

В продольном направлении отдельно стоящие опоры и эстакады следует разбивать на температурные блоки , длина которых принимается в зависимости от предельных расстояний между неподвижными опорными частями трубопроводов и расчета конструкций на климатические воздействия.

Схема одноярусной эстакады Узлы опирания стальных конструкций

• 1 — траверса ;
• 2 — ферма пролетного строения ;
• 3 — промежуточная опора ;
• 4 — анкерная опора ;
• 5 — вставки температурного блока ;
• 6 — связи между фермами ;
• 7 — фундамент ;
• 8 — диафрагма-распорка опоры.

Конструкция двухъярусной эстакады Стальные базы для соединения колонн

• 1 — железобетонная опора эстакады ;
• 2 — стальные фермы пролетного строения ;
• 3 — стальные траверсы пролетного строения ;
• 4 — связи ;
• 5 — фундамент.

Оформить заказ на изготовление металлоконструкций можно на нашем сайте или, позвонив по телефону +7(812)701-09-89.

Цена, сроки изготовления, условия доставки и дополнительные услуги оговариваются при составлении договора. Доставка готовых металлоконструкций по Санкт-Петербургу и Ленинградской области производится силами нашего автопарка.
