Пожарный кран: устройство, требования, нормы, обслуживание и комплектация
Пожарный кран – это средство использующееся для выполнения работ связанных с тушением пожаров, включающий в себя набор оборудования, смонтированный на внутреннем противопожарном водопроводе (ВПВ) в здании (на объекте). Устройство: изделие состоит из узла затвора, корпуса, крышки, шпинделя, маховика и сальникового уплотнения.
Системы противопожарного водопровода с пожарными кранами состоят из таких же элементов, что и системы хозяйственно-питьевого водопровода, но из-за повышенных требований к надежности работы имеют свои особенности:
- сети противопожарных водопроводов с числом пожарных кранов более 12 должны быть закольцованы и присоединены к наружным сетям не менее чем двумя вводами;
- в зданиях высотой 6 и более при объединенной системе хозяйственно-питьевого и противопожарного водопровода пожарные стояки следует закольцовывать поверху;
- стояки раздельной системы противопожарного водопровода рекомендуется соединять перемычками с другими системами для сменности воды, если это возможно;
- для устройства противопожарного водопровода применяются стальные трубы.
Схема
Схема пожарного крана
1 – пожарный вентиль; 2 – полугайка; 3 – рукав; 4 – пожарный ствол с наконечником; 5 – компактная часть струи; 6 – раздробленная часть струи
Нормы
Для тушения первичных очагов пламени в помещениях зданий всем привычны переносные огнетушители. Ими удобно пользоваться, а множество различных видов огнетушащего вещества в них позволяет тушить сырье, материалы, товары с любыми свойствами. Но, существует и большой недостаток, проистекающий из их достоинств – небольшая масса определяет короткий срок действия во время тушения.
Поэтому основным средством, используемым членами ДПД, дежурным персоналом, обученными сотрудниками предприятий/организаций, являются подключенные к «неиссякаемому» водопроводу внутренние пожарные краны. Требования норм, правил ПБ, касающиеся их в той или иной мере, составляют довольно обширный список – от области использования, характеристик, требуемого количества, порядка установки, обслуживания до мелких деталей, входящих в комплект ПК.
Вот основные:
- СП 10.13130.2020, определяющий требования ПБ к устройству противопожарного водопровода внутри зданий. Это главный документ, регламентирующий как необходимость монтажа такой инженерной сети, параметры ВПВ; а значит и ПК, установленных на нем, и являющихся его неотъемлемой составной частью.
- Ряд документов серии ГОСТ Р, устанавливающих конкретные требования к характеристикам – запорных клапанов ПК, пожарных напорных рукавов, входящих в комплектацию ПК; соединительных пожарных головок, присоединяемых к ним, а также определяют методики испытаний изделий для проведения сертификации товара.
- ГОСТ Р 51844-2009, регламентирующий устройство, виды пожарных шкафов, где хранятся как комплект ПК, готовый к оперативному использованию, так и остальные первичные средства пожаротушения от переносных огнетушителей, подходящих для данных помещений, до устройств для безопасной эвакуации посетителей/персонала, в том числе с высоты; ручного инструмента для выполнения спасательных работ.
Вывод: безусловно, такое количество нормативных документов, утвержденных государственными органами, обусловлено как важностью таких устройств в борьбе с огнем, особенно в первые минуты, когда его можно локализовать ликвидировать без особых усилий, затрат и возможных потерь; так и распространенностью, наличием в существующих зданиях, где ПК необходимо грамотно эксплуатировать, обслуживать/ремонтировать, так и для проектируемых, строящихся объектов, где правильные расчет, расстановка на этажах, в лестничных клетках, коридорах и помещениях позволит максимально обеспечить возможность эффективного орошения водой каждой точки пространства.
Места установки
Необходимо огласить весь список, чтобы понять весь спектр востребованности, незаменимости ПК по табл. 1 СП 10.13130.2020, определяющей требуемое количество подаваемых стволов, расход воды на одну компактную струю воды, для орошения каждой точки пространства защищаемых объектов в зависимости от внутреннего объема, этажности, функционального назначения строений:
- 12–25-этажные многоквартирные дома.
- Управленческие учреждения от 6 этажей.
- Общежития, строения общественного назначения, за исключением управленческих учреждений от 10 этажей.
- АБК производственных предприятий с объемом в диапазоне 5-25 тыс. м 3 и больше.
- Театры, кинозалы; клубные и другие культурно-развлекательные учреждения – по СП 118.13330.2012*.
На эту тему ▼
Пожарные шкафы
Требования, виды, классификация, нормы размещения
Для производственных цехов, складских комплексов, логистических центров высотой не выше 50 м требования по устройству ВПВ с ПК определяются согласно табл. 2 зависимо от объема строения, степени огнестойкости, категории по взрывопожарной опасности.
Кроме того, согласно СП 54.13330.2016 в жилых домах в каждой квартире обязательно необходимо установить кран диаметром не меньше 15 мм для шланга/рукава с распылительной насадкой, что является фактически уменьшенной копией стандартного ПК, с возможностью подать воду в любое место квартиры.
Все эти требования распространяются на системы ВПВ в стадии проектирования или реконструкции.
Важно: это требование никоим образом не препятствует в ходе капитального или текущего/сезонного ремонта систем водоснабжения зданий «доводить до ума» существующие ПК, устанавливать на трубопроводах дополнительные запорные клапаны с монтажом пожарных шкафов возле них, чтобы как привести ВПВ в соответствие действующих норм, так и надежно обезопасить пожароопасные зоны, участки.
Обычно на практике рачительные хозяева, беспокоящиеся о безопасности людей, сохранности собственной недвижимости; не желающие нести миллионные убытки от возможных пожаров, подвергаться административным штрафам, уголовному преследованию, так и поступают.
Правила монтажа и комплектации
Монтаж пожарного крана (ПК)
По нормам ПК монтируют на отводах вертикальных стояков, горизонтальных подводящих трубопроводах сети ВПВ на лестничных площадках, в вестибюлях/холлах, коридорах, проходах, у выходов, в том числе эвакуационных – с учетом оптимальной расстановки так, чтобы в каждую точку площади/пространства помещений могла быть подана 1 или больше струй воды по СП 10.13130.2020, а также в зависимости от сложности планировки, конкретной ситуации на защищаемом объекте.
Схема расстановки пожарных кранов
Расстояние между двумя пожарными кранами L, м, определяется по формуле: L=2R – (1,5÷2,0 м)
Радиус действия пожарного крана R
На заметку: обычно сеть ВПВ монтируют, используя сварные трубы из стали. Но, последнее время в системах объединенного водопровода зданий стало разрешено применять для этого полимерные изделия, имеющие сертификат ПБ, что упрощает и удешевляет проведение этих противопожарных работ.
На эту тему ▼
Пожарный инвентарь и ручной инструмент
Пожарный кран – требования к установке и комплектации:
- Запорный клапан ПК устанавливается на отводе трубопровода ВПВ в четко ограниченных пределах – от 1,2 до 1,5 м от отметки пола. Допустим монтаж спаренных кранов на одном стояке – рядом или друг над другом, при этом расстояние от пола до нижнего ПК не должно быть меньше 1 м.
- Минимально необходимый комплект ПК состоит из: запорного клапана, пожарного рукава длиной обычно 20 м, ствола с подсоединенными к ним головками в сборе для оперативной прокладки к первичному очагу пожара.
- Как правило, весь комплект ПК находится в одном известном, хорошо видном всему персоналу предприятия/организации месте – в пожарном шкафу. Исключение, если это только невозможно из-за геометрических особенностей стен, расстановки технологического оборудования или по иным причинам. Тогда комплект ПК в рукавной кассете или в том же шкафу располагают как можно ближе к отводу ВПВ с установленным на нем запорным вентилем.
- Кроме того, требования СП 10.13130.2020 к пожарным кранам противопожарного водопровода предусматривают возможность размещения в таких шкафах переносных огнетушителей.
- Пожарные шкафы, как правило, заводского изготовления, приспособлены для проведения регулярного визуального контроля без открывания дверок, повреждения контрольных пломб/наклеек, которые обязательно должны быть для исключения случаев как возможного хищения, так и использования рукавной линии от ПК не по прямому назначению.
- Для оперативного подъема давления воды в сети ВПВ возле каждого ПК устанавливают кнопки пуска пожарной станции/насоса.
Требования, предъявляемые к пожарным кранам, в первую очередь, диктуют необходимость прокладки рукавной линии, подачи воды на очаг пожара. Кроме быстроты, необходимы умения и правильная укладка комплекта ПК в шкафу, позволяющая аккуратно извлечь ствол с подсоединенным к нему рукавом, проложить его по полу помещения, не спутав и не перекрутив, что затруднит или сделает невозможной подачу воду.
Полезно знать: рукав рекомендуется хранить сложенным в «гармошку» или «двойную скатку», а не в самой компактной складской форме, поступившей от производителя – «одинарной скатке» или в просторечии «улитке», гарантирующей нелепые проблемы при развертывании рукавной линии.

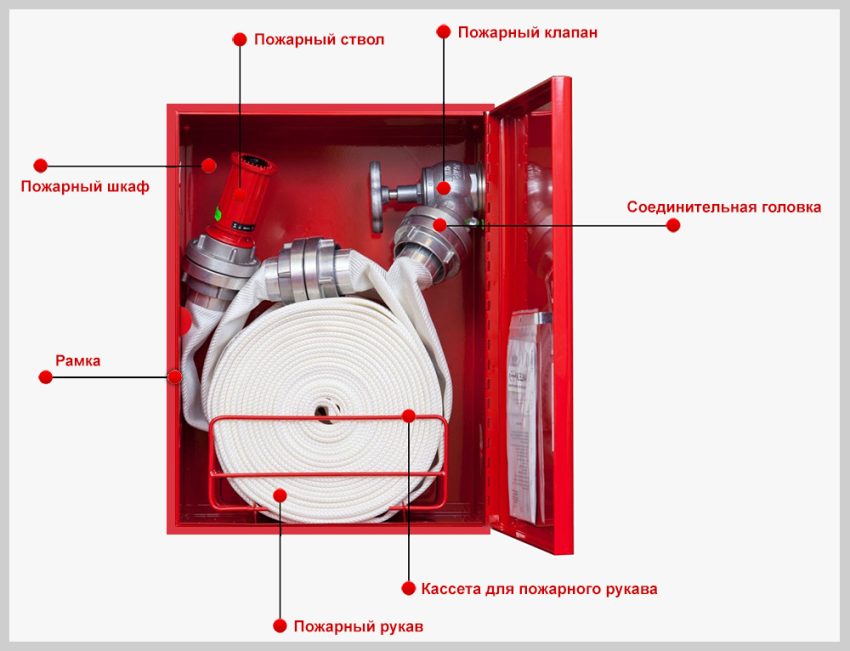

Комплектация и применение пожарного крана
Эксплуатация и обслуживание
ПК должны находиться в исправном, комплектном состоянии, обеспечивающем возможность оперативного применения в любое время:
На эту тему ▼
Испытание пожарных кранов
Методика и сроки
- При эксплуатации ПК и пожарных шкафов в соответствии с любыми действующими правилами ПБ категорически запрещено производить перепланировку помещений, прокладку/установку каких-либо инженерных сетей, технологического, торгового оборудования, громоздкой корпусной мебели; складирование сырья, материалов, товарной продукции – всего, что может ограничить доступ к ним.
- В одном здании или его пожарных отсеках, разделенных преградами капитального характера – стенами, перегородками с нормируемым пределом огнестойкости, необходимо все ПК комплектовать запорными клапанами, стволами, рукавами одинаковыми по диаметру прохода, спрыска, длины соответственно.
- На период любого отключения подачи воды из сети городского водопровода, проведения планового/аварийного ремонта ВПВ руководству предприятия/организации, а также цехов, участков, отдельных производств необходимо предпринять дополнительные меры ПБ, усилить противопожарный режим.
Установка, ремонт, обслуживание пожарных кранов и содержание ВПВ в целом – прерогатива специализированных фирм, имеющих лицензию МЧС для проведения таких работ, включающих обязательные мероприятия:
- Контроль работоспособности с подачей воды от ПК – дважды в год, в весенний и осенний периоды.
- Перекатка рукава на новый шов – раз в год.
- Проверка/ревизия запорных клапанов, задвижек с электроприводом на вводе ВПВ – раз в полгода.
- Контроль технического состояния пожарных станций/насосов – ежемесячно.
Персональная ответственность за исправность системы ВПВ возложена на руководителя предприятия/организации. Даже если кому-то из них кажется, что многие требования нормативных документов излишни, а обслуживание противопожарного водопровода вполне можно поручить дежурному, или приходящему по вызову, сантехнику – закон есть закон. Часто он бывает весьма суров к тем, кто намеренно игнорирует имеющуюся возможность быстро, эффективно локализовать, ликвидировать пожар на вверенном объекте с помощью ПК до наступления тяжелых последствий.
Дополнительный материал доступен по кнопке «Скачать»: Методика проверки сетей противопожарного водоснабжения на водоотдачу, а также Информация для стенда-уголка о пожарной безопасности на объекте.
