Пожарные шкафы: требования, виды, классификация, нормы размещения
Пожарный шкаф – это вид пожарного инвентаря, предназначенного для размещения и обеспечения сохранности средств обеспечения пожарной безопасности и пожаротушения, применяемых во время пожара, в том числе средств защиты и спасения людей, а также материальных ценностей.
Сегодня первичные средства пожаротушения чаще всего не развешивают на стенах и ставят в красный или дальний угол, в зависимости от отношения к ним руководства, ответственных лиц за их содержание, персонала предприятия, учреждения, организации; а помещают в одно, всем издалека видное, известное место, где к ним всегда есть свободный доступ – в пожарные шкафы. Требования ГОСТ Р 51844-2009 определяют технические характеристики, методы испытания таких изделий.
Типы
В зависимости от назначения содержимого, используемого в тех или иных целях, к нему по решению владельца, руководства учреждения, предприятия может быть разрешен доступ как узкому кругу доверенных, обученных обращению с ним, лиц, так и всем работникам, дежурному персоналу, сотрудникам охраны в случаях различных ЧП.
Вольное определение: Пожарный шкаф – это один из видов специального инвентаря, используемого для размещения, хранения под постоянным надзором технических средств, оборудования, применяемых/необходимых на случай возникновения пожара.
Часто ищут запрос шкаф противопожарного водопровода на объекте и в здании, уточним, что в пожарной терминологии нет больше других шкафов, как Пожарный шкафы описанные ниже.
ГОСТ Р 51844-2009 на предприятии прежде всего регламентируют виды таких модификаций:

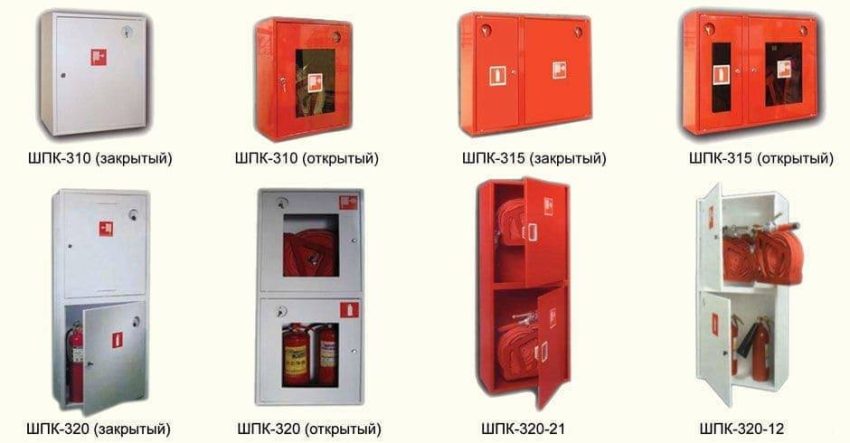

Виды пожарных шкафов
- ШП-К – предназначен для хранения комплекта ПК – запорного клапана диметром 50 или 65 мм; напорного рукава – 51 или 66 мм, с соединительными головками; ручного ствола для подачи воды к первичному очагу пожара. Могут комплектоваться откидной кассетой – несложным устройством для хранения рукава, удобства его применения.
- ШП-О – для переносных огнетушителей. Такие изделия также подразделяют из-за вида и количества устанавливаемых в них средств пожаротушения.
- ШП-К-О – для совместного хранения комплекта ПК и переносных огнетушителей.
- ШПМИ, что «переводится» как многофункциональный интегрированный. Это ШП-К-О, в котором также могут храниться самоспасатели – устройства защиты зрения и дыхания, безопасного спуска с высоты, огнестойкие плащи/накидки; а также медицинская аптечка, укомплектованная для оказания помощи людям, пострадавшим в результате пожара; ручной инструмент, необходимый для проведения спасательных операций в здании.
На эту тему ▼
Пожарный кран: требования и комплектация
Если все ПШ похожи на металлические ящики с открывающейся одной или двумя дверцами, то ШПМИ может иметь гораздо более сложную конструкцию, состоящую из нескольких модулей, в каждом из которых находится оборудование, инструмент, другие аварийно-спасательные средства того или иного назначения.
Они могут компоноваться как в одном общем корпусе, так и устанавливаться/монтироваться в различных точках в зависимости от места размещения в защищаемом помещении, общей ситуации на объекте.
Кстати, стандартный ПШ в котором находился комплект пожарного крана десятилетиями в просторечии, а также официально во всех нормах и правилах пожарной безопасности называли ящиком. Лишь последнее время оно было заменено на более благозвучное наименование.
Правда, это до сих пор не ведомо многим «акулам пера» различного калибра, а также торговцам инвентарем предназначенным против пожара, продолжающим упорно по-прежнему именовать так эти изделия. Хотя единственная товарная позиция в их ассортименте, похожая по названию – это ящик пожарный для песка.
Важно: все средства, инструмент, аварийно-спасательное оборудование, находящееся внутри, должно иметь параметры, соответствующие нормам, правилам ПБ для данного вида помещений, а также сертификаты производителей. Переносные огнетушители должны быть заряжены/перезаряжены, технически исправны.
Требования к конструкции
Требования к конструкции пожарных шкафов установлены «Техническим регламентом Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) и национальным стандартом ГОСТ Р 51844-2009 «Техника пожарная. Шкафы пожарные. Общие технические требования. Методы испытаний».
Пожарные шкафы должны быть изготовлены из негорючих материалов. Конструкция пожарных шкафов должна обеспечивать быстрое и безопасное использование находящихся в них технических средств.
Конструкция пожарного шкафа должна обеспечивать размещение технических средств таким образом, чтобы каждый вид технического средства был расположен в отдельном отсеке или на отдельной полке, при этом они не должны быть размещены друг на друге.
Конструкция пожарного шкафа должна обеспечивать его естественную вентиляцию. Вентиляционные отверстия следует располагать в верхних и нижних частях дверок или на боковых поверхностях стенок пожарного шкафа (модуля).
В стенке пожарного шкафа, модуля, отсека для пожарного крана должно быть выполнено отверстие для трубопровода с условным проходом, соответствующим условному проходу ПК и схеме размещения комплекта пожарного крана.
Следует помнить, что установка клапана(ов) пожарного крана на внутреннем противопожарном водопроводе сооружения внутри пожарного шкафа (модуля, отсека) должна быть произведена с соблюдением следующих требований:
- удобство присоединения напорного пожарного рукава и исключение его резкого перегиба при прокладывании в любую сторону;
- удобство охвата и вращения рукой маховика клапана пожарного крана;
- удобство доступа к огнетушителям без препятствия развертывания рукавной линии.
Дверцы пожарного шкафа (модуля) должны иметь конструктивные элементы для их опломбирования и фиксации в закрытом положении, позволяющие безопасно открывать шкаф в экстренных случаях в течение не более 15 секунд.
Размещение и установка
Для тех, кто уже приобрел или собирается заказать поставку шкафов для своего предприятия или учреждения, важны знания о том, как должна происходить грамотная и соответствующая нормам, правилам ПБ, установка пожарных шкафов.
Требования ГОСТ Р 51844-2009 по этому поводу тесно переплетаются с указаниями НПБ 151-2000, устанавливающим технические требования пожарной безопасности к ним.
Хотя они имеют почти одинаковые названия, подготовлены, по-видимому, одним коллективом из ВНИИПО МВД/МЧС России, но более ранний по году выхода в свет документ гораздо более подробен.
В нем даже имеются картинки, например, схемы размещения первичных средств. Правда, о многофункциональных ШПМИ (Шкаф пожарный многофункциональный интегрированный), нет ни слова.
Установка пожарного шкафа
Высота установки пожарного шкафа зависит от высоты установки пожарного крана (пожарного запорного клапана), размещённого на внутреннем противопожарном водопроводе. Нормативная высота установки пожарного запорного клапана определена нормативным документом по пожарной безопасности СП 10.13130.2020 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования». Тем не менее, следует помнить, что ручной пожарный ствол при любом положении в пожарном шкафу не должен выходить за пределы высоты от 1,0 до 1,5 м включительно.
Примечание: СП 10.13130.2020 введён в действие с 27 января 2021 года (взамен СП 10.13130.2009). На момент подготовки статьи СП 10.13130.2020 ещё не внесён в «Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения Федерального закона «Технический регламент о требованиях пожарной безопасности» и осуществления оценки соответствия».
Расстояние между пожарными шкафами (пожарными кранами) определяется объемно-планировочными решениями из расчета обеспечения возможности орошения каждой точки помещения двумя струями.
Отдельно отметим, что с введением в действие СП 10.13130.2020 впервые оговаривается возможность установки пожарных кранов без пожарных шкафов, а именно (примечание к п.6.2.3):
– в помещениях, в которые допускается ограниченный контингент технического персонала, допускается использовать пожарные краны без пожарных шкафов; при этом пожарные запорные клапаны этих пожарных кранов должны быть опломбированы.
К новым требованиям, заслуживающим внимания, можно отнести и положения п.6.2.7 СП 10.13130.2020:
– в пожарном шкафу с диктующим пожарным краном каждого стояка или опуска допускается предусматривать манометр класса точности не ниже 2, предназначенный для контроля давления при периодической проверке внутреннего противопожарного водопровода на водоотдачу.
Оформление
Внешнее оформление пожарных шкафов и сведения об их содержимом должны обеспечивать возможность оперативного информирования о наличии и составе размещаемых в пожарных шкафах технических средств.
В соответствии с п.5.20 ГОСТ Р 51844-2009 внешнее оформление пожарного шкафа (модуля) должно включать красный сигнальный цвет в соответствии с ГОСТ Р 12.4.026. На внешней стороне шкафа, модуля, отсека должна быть доступная для понимания информация о размещенных технических средствах. На дверке шкафа, где размещен ПК, должны быть нанесены условное обозначение пожарного крана и аббревиатура “ПК”, после которой оставлено место для порядкового номера шкафа. На внешней стороне дверки шкафа (модуля), в котором размещены огнетушители, должны быть нанесены знаки пожарной безопасности.
Знак пожарной безопасности – знак безопасности, предназначенный для регулирования поведения человека в целях предотвращения возникновения пожара, а также для обозначения мест нахождения средств противопожарной защиты, средств оповещения, предписания, разрешения или запрещения определенных действий при возникновении горения (пожара).
Таким образом, на дверцах пожарного шкафа необходимо размещение знаков:
| F02 Пожарный кран | F04 огнетушитель (при наличии) |
Вариант оформления пожарного шкафа
Дополнительно отметим требования нового СП 10.13130.2020:
– возле пожарных шкафов (или на пожарных шкафах) воздухозаполненных внутренних противопожарных водопроводов должна быть надпись “Воздухозаполненный ПК-с”, а также надпись или табличка, извещающая о месте расположения и порядке открытия соответствующего запорного устройства, разделяющего заполненные и незаполненные водой трубопроводы внутреннего противопожарного водопровода, и об автоматическом включении пожарного насоса внутреннего противопожарного водопровода при открытии пожарного запорного устройства.
– на каждом пенном пожарном шкафу должна быть нанесена дополнительная маркировка:
- на лицевой стороне дверки перед литерами “ПК” указывается назначение ПК: “Водопенный ПК”;
- на внутренней стороне дверки указывается тип пенообразователя и его концентрация в растворе, кратность пены и дальность пенной струи.
Требования Правил противопожарного режима в РФ (п.60)
Пожарный рукав должен быть присоединен к пожарному крану и пожарному стволу и размещаться в навесных, встроенных или приставных пожарных шкафах, имеющих элементы их фиксации в закрытом положении.
Пожарные шкафы (за исключением встроенных пожарных шкафов) крепятся к несущим или ограждающим строительным конструкциям, при этом обеспечивается открывание дверей шкафов не менее чем на 90 градусов.
В завершении напомним, что пожарные шкафы перед выпуском в обращение подлежат оценке соответствия требованиям «Техническим регламентом Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) в форме декларирования соответствия (схемы Зд, 4д и 6д).
Технические требования
Шкафы пожарные – технические требования по ГОСТ и НПБ:
- Они могут быть навесными, встроенными в стенную нишу; приставными, устанавливаемыми на пол, подставку или в нишу.
- Их вес без комплектующих в зависимости от указанного выше вида не может превышать 35, 50, 60 кг соответственно.
- Кроме основного комплекта – ПК, первичных, спасательных средств, в них могут устанавливаться кнопки дистанционного запуска насосов, предназначенных для подъема давления в сети внутреннего противопожарного водоснабжения, запуска систем/установок аварийного дымоудаления, СОУЭ, тревожной сигнализации.
- Конструкция обязана обеспечивать: раздельное хранение различных комплектующих, что достигается устройством нескольких отсеков/полок внутри корпуса; удобство извлечения, для чего его размеры должны соответствовать «проектному» количеству, объему его наполнения.
- Особенно это относится к возможности легко извлечь комплект ПК, быстро проложить его к очагу, открыть запорный клапан. Согласно нормам, достигается это, в том числе с использованием рукавной кассеты, поворачивающейся по горизонтали на 90 градусов; правильной укладкой рукава, а также тем, что каждая дверца открывается не меньше, чем на 160 градусов.
На эту тему ▼
Нормы пожарных кранов и проверка на водоотдачу
- Дверцы могут иметь стеклянную, прозрачную вставку из пластика, позволяющую проводить регулярный осмотр наличия, состояния содержимого. На глухих же дверках вывешивается/наносится информация – реестр/список комплектующих изделий.
- Любой имеет несложные конструктивные устройства для запирания и/или опломбирования, не мешающие оперативному вскрытию в экстренных ситуациях.
- Хотя допускается изготовление из любых негорючих материалов, но на практике по умолчанию – это листовой металл толщиной 1–1,5 мм из стальных или алюминиевых сплавов.
- Максимальная глубина любого вида, конструктивного исполнения не может превышать 300 мм. Высота, ширина не нормируются, зависят от вида, типа и, конечно, здравого смысла. Наиболее часто используемые типоразмеры у большинства производителей варьируются в одном диапазоне, отличаются лишь незначительно. Например – 650 х 540 х 235 (230), 650 х 840 х 235, 1280 (1330) х 540 (590) х 240.
Часто задаваемый вопрос: может ли быть другого цвета, чем сигнальный красный?
Ответ – да. Единственная оговорка его использование обязательно на внешней стороне. Так как размеры, площадь применения не оговорены, то вполне достаточно аббревиатуры ШП, ПК или его графического изображения «в красном», чем и пользуются производители, вполне обоснованно выпуская изделия белого цвета с такой маркировкой.
Правила эксплуатации
Исходя из имеющейся информации и практики использования пожарных кранов, переносных огнетушителей во время различных ЧП на промышленных предприятиях, в общественных, торговых центрах и других объектах – лучшим местом для хранения и возможности оперативного использования являются шкафы пожарные. Требования пожарной безопасности к их повседневной эксплуатации, в том числе содержащиеся в «Правилах противопожарного режима в РФ» просты:
- Размеры даже самых больших не должны при установке хоть в какой-то степени препятствовать безопасной эвакуации, загромождая проходы.
- К каждому из них должен быть обеспечен свободный доступ. Один из самых верных способов вызвать законное негодование инспектора ГПН в ходе проверки – показать ему заваленные оборудованием, товарами; а также часто старой мебелью, коробками с ненужной уже технической документацией, бухгалтерской отчетностью и всем тем хламом, который имеется в каждом учреждении, подходы к ПК и огнетушителям.
- Это же относится и к перепланировке зданий/помещений в отступление от проектных решений, волевыми методами собственников недвижимости, руководителей защищаемых объектов, размещению технологического, торгового или иного оборудования; из-за чего доступ к ПШ ограничивается или становится вовсе не возможным, а прокладка рукавных линий уже не позволяет орошать струей все места помещений, где возможно возникновение очага пожара.
- Недопустимо также использовать комплектующие для хозяйственных, производственных целей, например, для мытья полов в производственных цехах при помощи ПК.
- Раз в год, а лучше чаще, необходимо проводить ревизию содержимого на полную комплектность, целостность, работоспособность, соответствие срокам использования до перезарядки или замены.
Визуальный осмотр, в том числе на наличие пломб/контрольных наклеек на промышленных предприятиях лучше вести в конце каждой смены/начале рабочего дня, а в общественных, административных зданиях – еженедельно или раз в месяц в зависимости от размеров, сложности объекта защиты, количества персонала, посетителей, общей ситуации. Только тогда можно надеяться, что полностью укомплектованы, и их можно будет эффективно использовать в экстренных случаях.
