Обозначение насоса и других элементов на схеме водоснабжения

Обозначение насоса и других элементов на схеме водоснабжения

Проектирование

Автор Монтажник На чтение 12 мин

При проектировании систем водоснабжения и канализации для индивидуальных домов составляют схему, на которую наносят условное обозначение электрооборудования, трубопроводов, сантехнической арматуры и приборов, других основных элементов систем. Одним из них является графическое обозначение насоса на схеме водоснабжения, знание которого наряду с другими фрагментами может быть полезно пользователю при ознакомлении со строительными чертежами.

В индивидуальном домостроении схемы составляют для инженерных коммуникаций подачи холодной и горячей воды, канализационных магистралей, размещенных внутри жилых зданий. Снаружи чаще всего проектируют расположение и параметры трубопроводов канализационных систем отвода ливневых и сточных вод к септикам, дренажным колодцам, на поля аэрации.

Рис. 1 Пример схематического отображения внутридомового водопровода

Зачем нужны чертежи и схемы

Обычно на дачах и в индивидуальных домах малой площади без сложных отопительных систем с теплыми полами и большим числом радиаторов, с малым количеством сантехнических приборов, монтаж инженерных коммуникаций проводят без специальных стандартизированных чертежей. Однако и в этом случае они необходимы даже в упрощенной форме для того, чтобы правильно рассчитать количество материалов, фитингов, запорной арматуры, определить предстоящие финансовые расходы. Наличие чертежей (конструкторской документации) от специализированных проектных организаций у заказчика дает следующие преимущества:

1. Обычно составление схем сопровождается гидравлическими расчетами квалифицированными инженерами на компьютерных программах – это позволяет с наибольшей эффективностью использовать коммуникации. При отоплении правильный расчет и монтаж системы согласно схемы позволит снизить расходы на топливо для подогрева теплоносителя.
2. При проведении после монтажа любого вида профилактических, ремонтных работ, по схеме можно быстро найти место расположения проблемного узла с указанием точных координат. Это очень важно, если повреждение трубопровода, поломка его фрагментов произошли под стяжкой или штукатуркой на стенах, в труднодоступных местах.

   Рис. 2 План водоснабжения и канализации по ГОСТ 21.601—79

3. Наличие конструкторской документации с предварительными расчетами, разработанной специалистами, позволит избежать грубых ошибок при монтаже коммуникаций – неправильному выбора диаметра и материала трубопроводов, мощности циркуляционных и центробежных насосов, неверным углам уклона, ошибочной разводки радиаторных теплообменников и прочих.
4. Монтаж коммуникаций по схемам разработчиков архитектурно-строительных организаций повысит комфортность проживания. При правильных тепловых расчетах температура в жилых помещениях будет оптимальной, в дом не проникнут запахи из канализации, объемов холодной и горячей воды всегда хватит для полного удовлетворения нужд всех жильцов, септики не придется опорожнять каждую неделю, на участке не будут скапливаться вода из ливневок и осадки.
5. Наличие схемы жизненно необходимо для проведения монтажных работ наемными специалистами строительных организаций в отсутствие хозяина, дающего указания.
6. Также проведение всех работ согласно чертежам при возникновении каких-либо неполадок позволит найти виновника в лице строителей или разработчиков. В этом случае заказчик будет иметь на руках неоспоримые доказательства для предъявления финансовых претензий.

Рис. 3 Разновидности схем

Виды схем

Схемой в конструкторской документации называют документ, в котором графическим способом показаны условные обозначения основных элементов коммуникаций или частей изделий, оборудования, а также связи (соединения) между ними. Их отличительная особенность в сравнении с чертежами – отсутствие масштаба изображения и соответствия реальному пространственному расположению элементов.

Виды и типы схем регламентированы ГОСТ 2.701-84, наиболее известные из них, обычно используемые в индивидуальном домостроении:

• Электрические.
• Гидравлические.
• Энергетические.
• Газовые.
• Комбинированные.

По назначению схемы подразделяют на следующие категории:

Структурные. Структурная или блок-схема показывает основные узлы изделия, их предназначение и взаимные связи, раскрывает алгоритм функционирования. Части системы или устройств изображают вписанными в прямоугольники, ромбы или иной формы фигуры, соединенные указывающими взаимосвязями линиями со стрелками.

Разрабатываются на начальном этапе проектирования изделий или системы, полезны для изучения их принципа работы.

Функциональные. Раскрывают процессы, происходящие в системе, конкретном изделии или его отдельных узлах. Необходимы для определения принципа работы, технических параметров изделий, используются при регулировке, наладке, ремонте, контроле физических параметров рабочей среды и оборудования.

Рис. 4 Схемы канализации на чертежах по ГОСТ 21.601-79 – примеры

Принципиальные. Это подробные схемы с графическим указанием всех элементов, их основных технических параметров и соединений между ними. Дают детальное представление о конструктивном устройстве системы или оборудования, являются основным документом при проведении ремонтных работ с заменой деталей или узлов.

Соединений. Монтажные схемы показывают связи между отдельными узлами или деталями систем, простых изделий, сложного технического оборудования. Устанавливают методы прокладки и способы соединения системных элементов, места подсоединения с указанием точек ввода и вывода стыкуемых фрагментов.

Подключений. Схемы показывают подключение к системным устройствам внешних коммуникаций, изделий, оборудования. Раскрывают вид соединений с указанием их технических характеристик.

Общие. Показывают основные системные узлы и связи между ними относительно конкретных условий монтажа, привязаны к оборудуемым объектам различного типа.

Расположения. Конкретно показывают размещение различных узлов коммуникаций и оборудования относительно объектов и друг друга с указанием расстояний в единицах длины.

Читайте также: Чем отличаются «мокрые» и «сухие» циркуляционные насосы

Каждой схеме на чертеже соответствует свои буквенные и цифровые знаки маркировки, регламентированные ГОСТ 2.701-84.

Из перечисленного списка наиболее сложными и подробными являются принципиальные схемы, чаще других используемые при проектировании различных систем и оборудования.

Рис. 5 Обозначение фильтра и элементов общего применения по ГОСТ 21.205-93

Основные типы гидравлических коммуникаций частного дома

Чтобы индивидуальный дом стал пригодным для жилья, к нему подводят коммуникации различного типа, главные из них: водоснабжение, электроэнергия и канализация, при возможности подключают газ из газопроводов.

При составлении схем бытовые системы частных домов с использованием воды условно разбивают на следующие категории:

1. Внутренний водопровод подачи горячей и холодной воды. Включает в себя трубы из металлических и полимерных материалов, регулирующую и запорную арматуру, фильтры грубой и тонкой очистки, электрооборудование и приборы, водорозетки для подключения сантехники.
2. Внутренняя канализация. Ее основными узлами являются стояк, фановый трубопровод и вентиляция, а также трубопровод, отходящий от сантехнических приборов: унитазов, моек и раковин, ванн и душевых кабин.
3. Коммуникации системы отопления. Магистраль отопления включает в себя нагревательный котел и трубопроводный контур, который транспортирует теплоноситель к отопительным радиатором или сам является теплообменником в теплых полах. Также в систему закрытого типа входит в большом количестве сантехническая арматура и гидрооборудование – циркуляционный электронасос, расширительный бак, терморегуляторы и воздухоотводчики, манометры.
4. Наружные водоснабжающие сети. При отсутствии централизованной магистрали воду забирают из колодцев и скважин. В этой ситуации ввиду простоты монтажа труб в скважинных кессонах и колодцах, прокладки их под землей в дом, схема не столь важна и вполне можно обойтись без нее.
5. Наружные коммуникации ливневый и стоковой канализации. Фекальные стоки индивидуального дома при отсутствии централизованной канализационной магистрали отводят в септики и далее в дренажные колодцы или на поля аэрации. Трубы для ливневой канализации обычно прокладывают под землей и выводят за пределы участка или помещают в дренажную яму.

В некоторых случаях при слишком сложной разводке и проведении работ в отсутствие хозяев вполне могут пригодиться схемы укладки канализационных наружных трубопроводов с указанием размерных параметров.

Рис. 6 Отображение направлений потоков, линий связи, регулирования и приводов

Внутренний водопровод зданий – обозначения элементов

Графические условные обозначения на чертежах водоснабжения и канализации различных элементов, используемых в санитарно-технических системах, регламентируются ГОСТ 21.205-93. Они приняты для применения в проектных схемах различного вида инженерных сетей строительных объектов.

Основные положения ГОСТ 21.205-93:

1. Размеры схематических графических изображений устанавливают без соблюдения масштаба.
2. В аксонометрической проекции допускается упрощенное схематическое изображение системных деталей, узлов и оборудования в виде очерченных контуров.
3. ГОСТ 21.205-93 регламентирует обозначения элементов, разбитых на следующие категории:

• Общего назначения, к ним относят подогреватели, фильтры, охладители, осушители и увлажнители воздуха, отводчики конденсата.
• Сантехнические приборы и спускные приспособления, основные элементы – раковины, мойки и умывальники, унитазы, биде и писсуары, чаши ванн, водоотводные устройства: трапы, сливы воронки.
• Элементы отопительных, вентиляционных и климатических систем, к ним относят трубы, радиаторы, воздуховоды, решетки, заслонки и клапаны.
• Направление воздушных и гидравлических потоков, линии взаимосвязи, регулировки, типов приводов.
• Расширительные и накопительные баки, насосы, вентиляторы.
• Элементы трубопроводов и их опоры, ревизии, сифоны и компенсаторы.
• Трубопроводная запорная и регулирующая арматура, включает в себя обозначение обратного клапана на схеме, вентиля, задвижки, крана и смесителя.

Рис. 7 Элементы трубопроводных линий по ГОСТ 21.205-93 – схематическое изображение

Классификация

Внутренний водопровод любых зданий и сооружений условно разбивают на следующие составляющие:

а). Холодного водоснабжения, состоящего из трех систем с буквенными и цифровыми обозначениями по ГОСТ 21.205-93:

• В1 – хозяйственно-питьевого назначения;
• В2 – для пожаротушения;
• В3 – общего назначения (производственный).

б). Теплопроводной магистрали Т0:

• Общий трубопровод подачи горячей воды, теплоносителя в отоплении, транспортировки рабочего тела в системах вентиляции и кондиционирования:
  – Т1 – подающая линия;
  – Т2 – контур обратки.
• Трубопровод для транспортировки горячей воды:
  – Т3 – подающий;
  – Т4 – циркуляционный.

Рис. 8 Отображение сантехприборов и сливов

Трубопровод

Условные обозначения трубопроводов и их элементов указывают в соответствии с ГОСТ 21.205-93, также используются упрощенные изображения по ГОСТ 21.206.

Трубы внутреннего водопровода изготавливают из полимеров (полиэтиленана ПЭ, полипропилена ПП) металлопластиков, оцинкованных сталей и коррозионностойких металлов – нержавейки, меди. Их стандартный внутренний диаметр 15(16) – 20 – 25 – 32 – 40 мм.

Трубопровод должен выдерживать максимальное давление в водопроводной магистрали не менее, чем с полуторакратным запасом. Так как в коммунальных многоквартирных домах приняты нормы максимального напора до 6 атмосфер для холодной воды и 4,5 для горячей, понятно, что любая труба в системе водоснабжения должна выдерживать давление в 10 атмосфер.

Относительно температурных параметров в системах с горячей водой или теплоносителем нижний порог термостойкости материала трубопровода не должен опускаться ниже 90 °С, в контурах теплых полов пределом считается 60 °С.

Рис. 9 Элементы отопительных, вентиляционных и климатических систем – схематическое изображение

Читайте также: Охранная зона водопровода и канализации — санитарные нормы и правила

При монтаже трубы водопровода и канализации соединяют следующими способами:

1. При помощи электродуговой сварки – стальные и оцинкованные трубы, нержавейку.
2. Спайкой соединяют полипропилен, медь, полиэтилен низкого давления.
3. Резьбой состыковывают любой тип металлических трубопроводов, ее применяют при переходе с пластиковых труб на металл и резьбовые фитинги.
4. Муфтами. Компрессионными, обжимными и напрессованными муфтами полимерные трубы подсоединяют к латунной арматуре, гребенкам коллекторной разводки.
5. Фланцами, применяются для стыковки промышленных и коммунальных трубопроводов больших размеров из любых материалов.

Стандартами регламентирован срок службы любых трубопроводов для холодной воды и горячего водоснабжения не менее 50 лет.

Рис. 10 Отображение арматуры по ГОСТ 21.205-93

Фитинги и фасонные элементы

Фитинги и фасонные детали применяют для соединения элементов трубопровода между собой, подключения к запорно-регулирующей арматуре и контрольно-измерительным приборам в виде вентилей, шаровых кранов, манометров.

Обычно фитинги используют в полимерных трубах для организации резьбового соединения – их вставляет внутрь трубной оболочки и зажимают компрессионными гайками, надвижными или пресс-муфтами.

Фасонные детали используют для изменения направления магистрали и подключения к ней дополнительных прямых или боковых ветвей, к ним относят соединительные муфты, отводы на 90 градусов, тройниковые и крестообразные переходники.

Водопроводная арматура

ГОСТ 21.205-93 регламентирует условные графические обозначения трубопроводной арматуры, которую подразделяют на следующие группы:

• Водоразборная, в нее входят распределительные краны, поплавковые клапанные узлы унитазных бачков.
• Смесительная, к ней относят краны и смесители для моек, умывальников, ванн и душевых кабин вместе с лейками.
• Запорно-регулирующая, включающая вентили и шаровые краны при трубных диаметрах до 50 мм, задвижки при сечении трубопроводов более 50 мм.
• Предохранительная, основными исполнительными элементами которой являются обратные клапаны, устанавливаемые после водоподъемных электронасосов, в приборах аварийного сброса давления для систем отопления.

Рис. 11 Обозначение насоса на схеме водоснабжения, а также баки, вентиляторы

Приборы и оборудование

В водопроводной и отопительной системах используют контрольно-измерительные приборы, которым относят водомеры, измеряющие расход воды, и манометры, показывающие давление в системе.

Любой контур замкнутой отопительной системы не обходится без одного или нескольких (в случае использования теплых полов) циркуляционных электронасосов. При подаче холодной или горячей воды в индивидуальных домах с высокой этажностью в магистрали ставят повысительные насосы, увеличивающие напор.

Буквенно-цифровые обозначения трубопроводов

ГОСТ 21.205-93 устанавливает буквенное обозначение канализационных и водопроводных трубопроводов следующих категорий:

В – водопровод, в цифровых обозначениях показано его назначение, движение рабочего тела в системе и качество (источник) воды.

К – трубопровод канализации, цифровые символы характеризуют назначение канализации и химический состав отводимых сточных вод.

Т – теплопроводы, цифры показывают предназначение трубопровода, направление циркуляции и тип рабочего тела.

Рис. 12 Буквенно-цифровая маркировка трубопроводов по ГОСТ 21.205-93

Что указывают на водопроводных схемах

Согласно ГОСТ 21.601—79, определяющем комплектацию и правила составления рабочих чертежей для внутренних водопроводных и канализационных систем зданий и сооружений, на водопроводных схемах показывают:

1. вводные отверстия с нанесением диаметров, осевых уровней трубопроводов в точках пересечения с осями стен оборудуемых строительных объектов;
2. применяемые трубопроводы, их размеры и наклон;
3. уровни трубопроводных осей;
4. длину трубных отрезков горизонтального расположения при их разрыве;
5. нестандартный крепеж с обозначением на выносной полке маркировки по ГОСТ и внизу под чертой указание соответствующего документа;
6. запорную и регулирующую арматуру, краны для пожаротушения и полива.
7. стояки и их схематическое изображение;
8. электромеханическое оборудование, измерительные и контрольные приборы, прочие системные элементы.

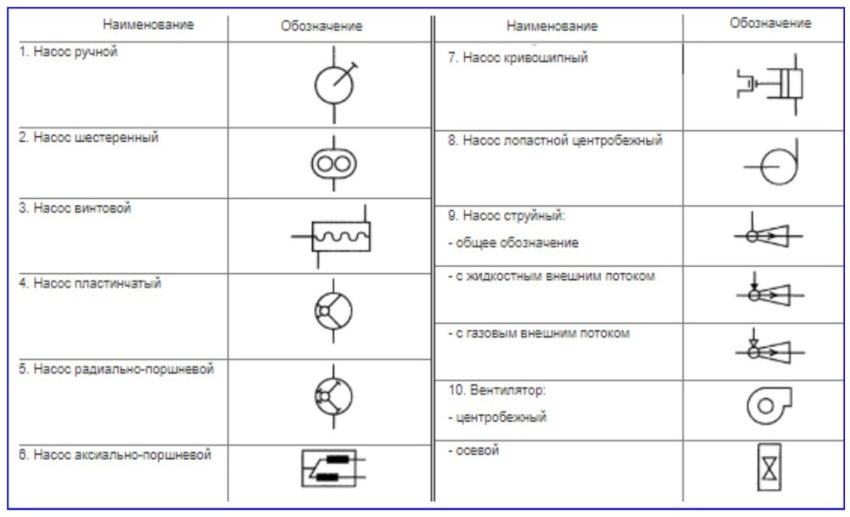

Рис. 13 Обозначение насосов и вентиляторов по принципу действия (ГОСТ 2.782-96 ЕСКД)

Обозначение насоса на схеме водоснабжения

В ГОСТ 21.205-93 приведено условное обозначение ручных, струйных и центробежных насосов. Последние являются наиболее популярными – по такому принципу работают устанавливаемые внутри зданий повысительные и циркуляционные агрегаты, большинство наружных водозаборных устройств.

Однако данное обозначение в соответствии с ГОСТ 21.205-93 не охватывает весь модельный ряд насосных агрегатов, к примеру, для подачи воды из скважин или колодцев также используют вибрационные, винтовые и вихревые электронасосы.

Более подробная информация и графические изображения насосов (гидромашин) приведены в ГОСТ 2.782-96 ЕСКД, основные положения стандарта:

1. Обозначения показывают назначение устройства, принцип его работы и внешние соединения.
2. Графическое изображение не отображает конструкцию элемента.
3. Буквенные символы не дают информацию о параметрах изделий и их значениях.
4. Госстандарт не устанавливает размеры обозначений, а также их расположение, если не искажается смысл соединений.

Графические изображения гидромашин (электронасосов и двигателей) делят на следующие группы:

• по функциональным признакам;
• по принципу действия;
• по взаимосвязи между направлением вращения исполнительных механизмов, движением потоков рабочей среды и расположением управляющих устройств.

Рис. 14 Отображение некоторых видов гидравлических машин по функциональным признакам (ГОСТ 2.782-96 ЕСКД)

Условные обозначения на схемах водопроводных систем показывают их основные элементы и связи между ними без соблюдения масштаба и пространственного расположения. Данные схемы широко используют при проектировании инженерных внутридомовых коммуникаций подачи холодной и горячей воды, наружной и внутренней стоковой, ливневой канализации, магистрали отопления.
