Основные требования к внутреннему противопожарному водопроводу

Определение Внутреннего противопожарного водопровода (ВПВ)

ВПВ — это совокупность трубопроводов и технических средств, обеспечивающих подачу воды к пожарным кранам (СП 10.13130.2009)

Классификация внутреннего противопожарного водопровода

Система внутреннего противопожарного водопровода бывает:

• водозаполненная (под давлением)
• воздушная (как правило для помещений с отрицательными температурами)
• сухотруб (как правило для многоэтажных зданий)

Запуск системы ВПВ может быть как в ручном, так и в автоматическом режиме.

Пожарные шкафы для системы внутреннего противопожарного водопровода могут располагаться на следующих системах проектируемого объекта:

• на системе хозяйственно-питьевого водопровода
• на системе технологического водопровода
• на системе автоматического пожаротушения
• на системе объединенного хозяйственно-питьевого и технологического водопровода
• как отдельная система противопожарного водопровода.

Согласно МГСН 4.19-2005 в высотных зданиях водопроводные системы ВПВ, АУП, хозяйственно-питьевого и технологического водопроводов должны быть раздельными.

Трассировка внутреннего противопожарного водопровода

Внутренний противопожарный трубопровод для зданий до 5 этажей (включительно), как правило выполняют с нижней разводкой. Для зданий более 6 этажей (включительно) — верхняя разводка.

Если общее количество пожарных кранов в здании более 12, то необходимо организовывать кольцевание внутренней магистральной сети с двумя вводами.

Если внутренний противопожарный водопровод объединен с хозяйственно-питьевым или производственным водопроводом, на вводе устанавливают водомерный узел с обводной линией. На обводной линии устанавливают электрозадвижку (или электромагнитный клапан), который отрывается от сигнала пожар.

Примечание: Вода, которая тратится на пожаротушение, в РФ не оплачивается. Поэтому нет необходимости ее пропускать через водомерный узел.

На кольцевых и закольцованных трубопроводах устанавливают ремонтные запорные устройства таким образом, чтобы во время ремонта можно было исключить из работы не более пяти пожарных кранов (ПК) в одноэтажных зданиях и не более трех стояков в многоэтажных зданиях.

При нижней разводке, если на распределительном трубопроводе (стояке или опуске) более 5 пожарных кранов, то, соответственно внизу или вверху должны быть установлены запорные устройства. Если на стояка (опусках) пожарных кранов 7 и более, то необходимо установить промежуточные запорные устройства.

Расход воды, число струй, давление, время тушения пожара

Число пожарных стволов и минимальный расход воды на внутреннее пожаротушение определяется по таблице 1, 2 СП 10.13130.2009 в зависимости от типа здания, этажности, категории здания по пожарной опасности, степени огнестойкости, строительного объема здания.

Расход воды на пожаротушение из пожарного крана определяется по табл.3 СП10.13130.2009 и зависит от высоты компактной части струи, диаметра пожарного крана, диаметра вспрыска.

Согласно п.4.1.10 СП 10.13130.2009 время работы пожарных кранов следует принимать 3 часа. При установки пожарных кранов на системах автоматического пожаротушения время их работы следует принимать равными времени работы систем автоматического пожаротушения.

Согласно п.4.1.7 СП 10.13130.2009 гидростатическое давление в системе хозяйственно-противопожарного водопровода на отметке наиболее низко расположенного санитарно-технического прибора не должно превышать 0,45МПа.

Гидростатическое давление в системе раздельного противопожарного водопровода на отметке наиболее низко расположенного ПК не должно превышать 0,9МПа.

При расчетно давлении в сети противопожарного водопровода, превышающего 0.45 МПа , необходимо предусматривать устройство раздельной сети противопожарного водопровода.

При давлении у пожарных кранов более 0.4МПа между ПК и соединительной головкой следует предусматривать устройство диафрагм, снижающих избыточное давление. Допускается устанавливать диафрагмы с одинаковым диаметром отверстий на 3-4 этажа здания.

Насосные станции и резервуары в системах внутреннего противопожарного водопровода

Если давления в наружной сети не достаточное для ВПВ ( т.е. гарантируемое давление на вводе в систему ВПВ меньше требуемого давление в системе ВПВ), то необходимо устанавливать повысительную насосную станцию пожаротушения.

Примечание: Если противопожарный водопровод в здании объединен с техническим или хозяйственно-питьевым водопроводом, то необходимо запроектировать две группы насосов:

• хозяйственно-питьевые (технологические) насосы для обеспечения требуемого расхода воды и давления на хоз.-питьевые (технологические) нужды. Эти насосы, как правило выполняют с частотным преобразователем.
• Противопожарные насосы для обеспечения хозяйственно-питьевых (технологических) и противопожарных нужд проектируемого объекта (расход и напор при пожаре). Эти насосы обязательно должны иметь соответствующий сертификат. И в них не бывает частотного преобразователя. Запускаются противопожарные насосы от сигнала «Пожар». После их запуска, автоматически отключается насосная установка хозяйственно-питьевого (технологического) назначения.

Если давление в наружной сети менее 0,05МПа или воды из наружного водопровода не достаточно для обеспечения нужд внутреннего пожаротушения, то необходимо проектировать противопожарные резервуары, в которых будет храниться необходимый противопожарный запас воды.

Пожарные шкафы, клапаны, рукова

Пожарный шкаф должен соответствовать ГОСТ Р 51844-2009.

Требование к пожарному клапану изложены в ГОСТ Р 53278-2009.

Требования к пожарным рукавам приведены в ГОСТ Р 51049-2008.

Пожарные краны располагаются на лестничных клетках, в коридорах и других местах на путях эвакуации.

Нельзя монтировать пожарный кран в незадымляемых лестничных клетках, как это было регламентировано в МГСН 4.19-2005, т.к. в этом случае при прокладке пожарного рукава вне пределов этой лестничной клетки он будет препятствовать закрытию двери, изолирующей незадымленную лестничнцю клетку от других помещений здания. Но если дверь не закрыта, то незадымленная лестничная клетка утрачивает свое функциональное назначение.

Читать еще: Перевод на срочный трудовой договор с бессрочного

Согласно п.4.1.13 СП 10.13130.2009 Пожарные краны следует устанавливать таким образом, чтобы отвод на котором он расположен, находился на высоте 1,35 м (+/- 0,15м) над полом помещения. Спаренные ПК допускается устанавливать один над другим, при этом второй кран устанавливается на высоте не менее 1 м от пола.

ПК — Чертеж пожарного шкафа.

Устройство внутриквартирного и первичного пожаротушения

Согласно сп 54.13330.2016 п. 7.4.5 на сети хозяйственно-питьевого водопровода в каждой квартире следует предусматривать отдельный кран диаметром не менее 15мм для присоединения шланга, оборудованного распылителем, для использования его в качестве первичного устройства внутриквартирного пожаротушения для ликвидации очага возгорания. Длина шланга должна обеспечивать возможность подачи воды в любую точку квартиры.

В настоящее время отечественной промышленностью выпускается несколько типов УВП:

• устройства внутриквартирного пожаротушения «Роса», «Роса-М» и «УПВ»;
• бытовой пожарный кран ПК-Б;
• устройства внутриквартирного пожаротушения КПК-Пульс.

Проверка пожарных кранов на водоотдачу

Пожарные краны – первичная по значимости система подачи огнетушащих средств внутри зданий на начальных этапах возгораний. Они располагаются на стояках внутреннего водопровода в специальных шкафах. Это оборудование, которое всегда должно находиться в режиме готовности, поэтому среди основных требований к обслуживанию системы ВПВ выделяют проверку пожарных кранов на водоотдачу с обязательным составлением акта выявленных замечаний.

Нормативная база

Проверка пожарных кранов на водоотдачу и периодичность этих испытаний регламентирована нормативными документами:

• Постановлением Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме»;
• ГОСТом 12.4.009-83;
• НПБ 154;
• ГОСТом Р 53278.

П. 55 ПП № 390 определена периодичность испытаний: руководители предприятий обязаны поддерживать исправность ВПВ и весной и осенью проводить проверку его работоспособности с занесением данных в акты, протоколы и журналы.

В п. 57 того же нормативного документа сказано про комплектацию ПК и обязательную перекатку рукавов на новую складку. П. 59 регламентировано проведение испытаний задвижек ВПВ с электроприводом с периодичностью дважды в год.

Сроки проверки непосредственно пожарных кранов на водоотдачу и их соответствие НПБ прописаны в п. 2.4.3 ГОСТа 12.4.009:

• после ремонта или монтажа перед приемкой в работу;
• 1 раз в полгода с проведением пуска и фиксацией замеров.

Придерживаясь такого графика, ответственные за пожарную безопасность могут оценить состояние водопровода по отношению к его заявленным данным, вовремя обнаружить разгерметизацию трубопроводов, определить реальный расход воды для подачи в критических ситуациях.

Раз в полгода контролируют:

• правильность размещения, наличие маркировки и защитного покрытия на оборудовании;
• водоотдачу;
• фактический расход ОТВ;
• высоту компактного сегмента струи;
• исправность и герметичность клапанов.

Как проходит проверка

Порядок проверки пожарных кранов на водоотдачу прописан в «Методике испытаний внутреннего противопожарного водопровода», разработанной ФГУ ВНИИПО МЧС в 2005 году. ПК испытывают при помощи гидротестеров. По приборам проверяют:

• расход воды;
• напор;
• давление в системе по СНиП.2.04.01-85.

Измерительные приборы обязательно проходят госповерку, свидетельство о ней берут в специализированных лабораториях.

Под водоотдачей понимают расход воды из пожарного крана за единицу времени. Полученные данные сверяют с нормативами по обеспечению зданий ОТВ на нужды пожаротушения. Они прописаны в СП 10.13130. Отклонения от базовых показателей свидетельствуют о разгерметизации ВПВ, которую могут провоцировать следующие факторы:

• нарушение схемы монтажа водопровода;
• образование протечек на линии;
• загрязнение труб.

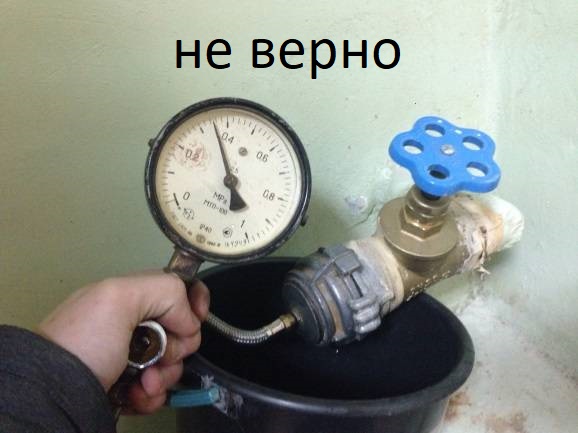

Процедура замера водоотдачи ПК при помощи гидротестера предусматривает:

• подготовку бака;
• подсоединение рукава прибора к патрубку ПК при закрытом вентиле;
• кратковременное открытие крана и маховика тестера для стравливания воздуха;
• фиксацию статического давления в сети при помощи манометра;
• определение фактического расхода воды и сверку его с ТД прибора;
• закрытие вентилей и отсоединение гидротестера.

Определяя фактический расход, начинают с предполагаемой величины. Сначала отворачивают ЗПУ на сопле тестера и вентиль. Воду подают в подготовленный бак, следя за данными манометра. Если при открытом маховике определяется давление 0.5 атмосфер, то берут сопло диаметром 12 мм и повторяют процедуру пуска воды. Так постепенно меняют насадки, пока давление в системе не превысит 0.5 атмосфер. Этот алгоритм подходит для всех без исключения гидротестеров.

Об исправности ПК после этого испытания свидетельствует:

• перемещение маховика без дополнительных усилий;
• соответствие расхода воды табличным данным;
• целостность конструкции и отсутствие протечек после нескольких циклов «открыто/закрыто»;
• сохранение диаметра диафрагм проектным требованиям.

По «Методике испытаний ВПВ» берут значения на диктующем ПК, который расположен на максимальной высоте или расстоянии от водопитателя. В Методике четко расписана последовательность действий при проверке пожарных кранов на водоотдачу. Все мероприятия проводятся при температуре выше +5°С и при максимальной нагрузке по водопотреблению. Проверку начинают с самого отдаленного клапана. Количество включенных ПК регламентировано СНиП 2.04.01-82 и таблицами Б.3 и Б.4 самой Методики.

Для проверки ПК в этом случае используют:

• измерительные вставки с манометрами и муфтами;
• ручные перекрывные или входящие в комплект пожарного шкафа стволы диаметром 13, 16 и 19 мм;
• рукава диаметром 51 и 66 мм и длиной 10-20 м с шагом в 5 м;
• бак для воды (не обязателен).

Читать еще: Виды приворотов на воду и их последствия

Согласно «Методике испытаний ВПВ» испытание ПК проходит по протоколу:

1. Снять исходные показатели и внести их в журнал испытаний.
2. Отсоединить рабочий рукав и закрепить шланг для теста.
3. Проверить диаметр диафрагмы.
4. Подключить устройство для измерения показателей водоотдачи и рукав.
5. Убедиться, что шланг проложен без перегибов, и открыть кран, направив ствол в бак (или в канализацию).
6. Если насос ВПВ активируется автоматически, открыть вентиль ПК во время отворачивания маховика.
7. Если управление помпы ручное, то надо нажать на кнопку «Пуск» и открыть маховик пожарного крана.
8. Измерить давление у клапанов или брандспойта во время стабилизации нагрузки.
9. Занести данные в журнал испытаний.
10. Разобрать систему в обратном порядке, привести ПК в рабочее состояние, закрыть шкаф.

Давление на манометре, установленном на клапане ПК, сверяют по таблице.

Фиксация результатов

После проверки исправности ПК и водоотдачи в системе составляют акты, протоколы и подписывают полученные данные в журнале испытаний. Образец акта проверки пожарных кранов на водоотдачу дан в приложении 1 к Методике.

В комиссию входит представитель компании, проводящей проверку, а также представитель организации, в которой проводятся испытания.

На предприятии обязательно ведется «Журнал учета техобслуживания пожарного инвентаря». После каждой проверки данные заносятся в соответствующие графы и заверяются подписью того, кто проводил испытание. В протоколе подробно отображают ход проверки с указанием времени снятых замеров. Образец протокола испытаний клапанов ПК на исправность также дан в Методике (прил. 3).

Ответственность за соблюдение сроков испытания системы ВПВ и пожарных кранов несут руководители предприятий, а также лица, отвечающие за противопожарную безопасность. Проводить же ТО и проверку пожарных кранов на водоотдачу, а также составлять ремпроект и делать их реставрацию имеют право компании, получившие лицензию МЧС на данный вид работ.

Виды противопожарного водопровода: нормы и правила эксплуатации

Одной из функций администраций населенного пункта является организация борьбы с пожарами. Ежегодно жертвами огня становятся множество людей и организаций. Государство предусмотрело организационные и технические мероприятия, предотвращающие пожары и облегчающие борьбу при их возникновении. В каждом поселке, районе созданы противопожарные службы. Разработаны своды правил, СНиП, в которых расписаны требования к строящимся сооружениям. Противопожарный водопровод является одним из таких условий. Для введения объекта в эксплуатацию необходимо его соответствие противопожарным правилам.

Виды пожарного водопровода

Главным средством тушения пожаров остается вода, а устройством, обеспечивающим доступ к ней, является пожарный водопровод.

По видам и области применения противопожарный водопровод делится на несколько категорий. По происхождению используемой воды он бывает с естественными и искусственными источниками.

К естественным относятся реки, водохранилища, пруды, озера и моря. Точка отбора должна иметь необходимую глубину и чистоту дна для того, чтобы забор воды можно было делать в любое время года.

Искусственные представляют собой резервуары, имеющие достаточную кубатуру, специальную систему труб и запорную арматуру. Искусственным источником является водонапорная башня. Она имеет высоту от 10 до 45 м, а объем хранимой воды доходит до десятков тысяч кубических метров. Пожарные резервуары, как разновидность водонапорных башен, должны предусматривать напор и количество воды, достаточное для пожаротушения в течение двух с половиной часов.

По доступу к источнику противопожарный водопровод бывает двух видов: внутренний, наружный. Для небольших объектов достаточно одного. Здания большой этажности, объема требуют наличия двух видов. Водопровод бывает кольцевой и тупиковый. Первый вариант надежней. Установленные по кольцу вентили позволяют отключать аварийные участки. Тупиковый более 200 м длиной имеет дополнительную емкость.

Внутренний водопровод может выполняться с дренчерами, спринклерами или с пожарными кранами.

Наружный прокладывается ниже глубины промерзания грунта. Располагается в 2,5 м от обочины, доступ к гидрантам свободный.

По напору он бывает низкого и высокого давления. Первый при использовании брандспойта обеспечивает свободный напор 10 метров на уровне земли. Второй – высоту струи 10 м при полном расходе в высшей точке самого высокого здания.

Производительность системы низкого давления должна превышать 150 литров в минуту. Водопровод высокого давления в течение пяти минут с момента получения тревожного сигнала обязан выйти на требуемые режимы. Это достигается за счет насосов, создающих нужное давление в трубах.

Вид противопожарного водопровода, его расход воды зависит от способа обслуживания, по этому параметру он делится на поселковый и городской.

Назначение системы

Пожарный водопровод обеспечивает доступ к источнику воды и оперативную доставку к месту возгорания с помощью пожарных стволов или машин, если это наружный, и с помощью пожарных шлангов, дренчеров или спринклеров, если это внутренний. Противопожарный водопровод — это система труб проходящих по всему сооружению и соединяющихся с пожарными кранами или дренчерами. Краны устанавливаются в коридорах, дренчеры и спринклеры монтируются под потолком. Применяемые трубы должны быть негорючими и выдерживать давление более 9 атмосфер.

Разрешили применять противопожарный водопровод из полипропиленовых труб, если их характеристики соответствуют требованиям СНиП. Для обеспечения необходимого давления он может комплектоваться насосами необходимой производительности. В этом случае, они и вся запорная арматура должны находиться в отдельном помещении или пристройке.

Читать еще: Отчет по производственной практике в туристической компании

Для работы противопожарного водопровода без участия людей предусматривается пожарная сигнализация с исполнительными механизмами, которые в случае возгорания по сигналу пожарных датчиков открывают вентили, и вода под напором через оросительные головки попадает в зону возгорания.

Правила и нормы

Противопожарный водопровод СНиП 2.04.01/85 определяет противопожарные требования, предъявляемые к строящимся зданиям и сооружениям.

Устанавливает огнестойкость материалов, которые возможно использовать в той или иной части здания.

Противопожарный водопровод СП 10.13130.2009 определяет технические требования к пожарному водопроводу в зависимости от этажности, объема и назначения здания.

В соответствии с ними ясно, что внутренний пожарный водопровод состоит из:

• водонапорного бака;
• гидропневматического бака;
• насосной станции;
• стояка;
• опуска;
• пожарного крана (ПК);
• пожарного шкафа.

Водонапорный бак представляет собой резервуар с объемом воды достаточным для обеспечения работы пожарных кранов в здании с расчетным расходом и высотой струи до начала работы насосной установки.

Гидропневмобак – это герметичный сосуд под избыточным давлением. Объем воды и давление воздуха должно быть таким, чтобы он мог обеспечить расчетную высоту струи и расход воды до начала работы насосной станции. Воды в баке обычно 30-70% от объема.

Пожарный кран (ПК) состоит из клапана, пожарной головки и рукава с пожарным стволом.

Согласно СП 10.13130.2009, к примеру, в жилых зданиях этажностью 12-16 количество пожарных стволов равно одному, при длине коридора свыше 10 м – двум, при минимальном расходе 2,5 л/с на 1 струю. Также определены требования к другим зданиям.

Расход воды

Противопожарный водопровод наружный используется в поселках с населением до 5 тысяч человек. Расход воды предусматривается 10 л/с для зданий до 1000 м3. При расчете сетей внутри микрорайона или группы зданий необходимо ориентироваться на здание, требующее наибольшего расхода от 10 до 35 л/с, зависит от кубатуры и этажности. Для промышленных и сельхозпредприятий расход идет от 10 до 40 л/с, зависит от огнестойкости. Объем воды должен обеспечивать тушение пожара в течение 2-3 часов в зависимости от категории помещений. При одноэтажной застройке свободный напор должен быть не менее 10 м, для многоэтажных зданий плюс 4 м на каждый этаж. Максимальный напор предусматривается 60 м.

При наличии внутреннего водопровода в общественных сооружениях высотой более 50 м и объемом до 50 тысяч кубометров предусматривается расход воды по 5 л/с на 4 струи, при больших параметрах по 5 л/с на 8 струй. В зданиях до 5000 м3 2,5 л/с.

Испытания водопровода

Эффективность противопожарной системы напрямую зависит от состояния противопожарного водопровода. Ежегодно, обычно весной и осенью, при температуре выше +5 градусов Цельсия проводится проверка всех систем. Ее осуществляют специальные организации, имеющие сертификаты. Основной проверяемый параметр – давление на главном пожарном кране. Результаты всех испытаний протоколируются, составляется акт по результатам проверки.

Нормативным документом, регламентирующим проведение проверки, является методика испытаний, утвержденная МЧС России. Эффективность противопожарных водопроводов обеспечивается, кроме исправного состояния системы, еще и постоянным мониторингом квалификации обслуживающего персонала, которые должны периодически проходить специальные тренинги.

Заключение

Предупредить пожары возможно при соблюдении технических и организационных мероприятий. Государственные противопожарные службы регулярными проверками поддерживают на высоком уровне состояние технических средств и обслуживающего персонала. Но для минимизации ущерба от пожаров требуются дополнительные средства защиты. Для предупреждения возгораний от электропроводки можно использовать устройства защитного отключения. В некоторых случаях использование воды недопустимо, поэтому для защиты своего имущества необходимо предусмотреть и иные средства огнетушения.

СП 10.13130.2009 Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности

1. Общие положения

2 Нормативные ссылки

3 Термины и определения

4 Технические требования

Жилые, общественные и административно-бытовые здания и помещения

Число пожарных стволов

Минимальный расход воды на внутреннее пожаротушение, л/с, на одну струю

при числе этажей от 12 до 16 включ.

то же, при общей длине коридора св. 10 м

при числе этажей св. 16 до 25 включ.

то же, при общей длине коридора св. 10 м

2 Здания управлений:

высотой от 6 до 10 этажей включ. и объемом до 25000 м включ.

то же, объемом св. 25000 м

при числе этажей св. 10 и объемом до 25000 м включ.

то же, объемом св. 25000 м

3 Клубы с эстрадой, театры, кинотеатры, актовые и конференц-залы, оборудованные киноаппаратурой

4 Общежития и общественные здания, не указанные в позиции 2:

при числе этажей до 10 включ. и объемом от 5000 до 25000 м включ.

то же, объемом св. 25000 м

при числе этажей св. 10 и объемом до 25000 м включ.

то же, объемом св. 25000 м

5 Административно-бытовые здания промышленных предприятий объемом, м:

от 5000 до 25000 м включ.

св. 25000 м

Степень огнестойкости зданий

Категория зданий по пожарной опасности

Число пожарных стволов и минимальный расход воды, л/с, на 1 пожарный ствол, на внутреннее пожаротушение в производственных и складских зданиях высотой до 50 м включ. и объемом, тыс. м
