Клапаны обратные

Клапаны обратные

Направление потока в трубопроводах играет ключевую роль в общем функционале и промышленном назначении технологической системы. Клапаны обратные – разновидность защитной арматуры, которая исключает риск реверсирования среды, а также ограничивает движение в случае возникновения аварийных ситуаций (частичное разрушение отдельных участков сети). Обратные клапаны пропускают поток только в одном направлении, полностью герметичны в закрытом положении, имеют минимальные показатели гидравлического сопротивления в открытом состоянии. Таким образом, арматура защищает трубопровод оборудование и емкости под давлением, существенно продлевая сроки эксплуатации системы в целом.

Клапаны обратные: область применения

Исключить обратное направление потока крайне важно в большинстве трубопроводов, транспортирующих жидкие среды – воду, стоки, сжиженный газ и т.д. Поэтому защитная арматура становится незаменимым элементом в следующих случаях:

• Монтаж водопроводной системы, для предупреждения гидравлического удара и протечек, в частности подключение к коммуникациям бытовой техники, промышленного оборудования.
• В однолинейных трубопроводах, в которых проектом предусмотрено только одно направление потока рабочей среды.
• В системах, предполагающих работу с несколькими насосами, для исключения взаимного влияния, при одновременном запуске машин. Например, при подаче воды из скважин.
• В реверсивных трубопроводах с фильтрами, для пропуска жидкой среды только в одном направлении через очистительное оборудование.
• Во всех системах, где необходимо минимизировать попадание воздуха, которое может спровоцировать разрыв емкостей и отдельных частей трубопровода.

Обратные клапаны становятся обязательным компонентом отопительной, водопроводной, газовой системы, как бытового, так и промышленного назначения. Они не только позволяют оптимизировать работу магистрали, но и предупредить возникновение крайне опасных аварийных ситуаций.

Рабочий механизм обратной арматуры

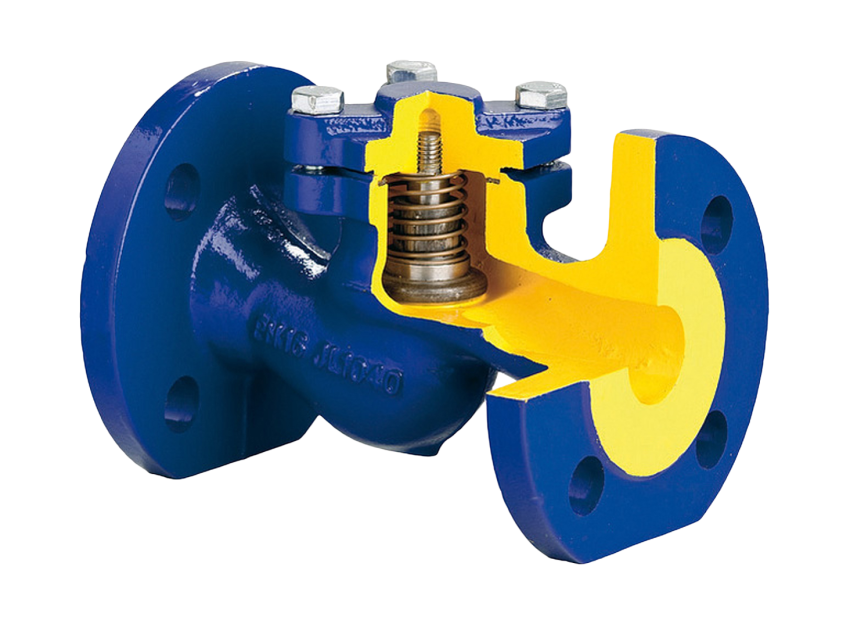

Конструкция обратного клапана максимально простая, при этом обеспечивает высокую степень герметичности. Устройство представляет собой полый корпус, внутри которого располагается запорный механизм — золотник с пружиной. В действие устройство приводится под давлением потока. Рабочая среда сдавливает пружину, которая в свою очередь приводит в движение золотник. Запорный элемент выходит из седла и открывает проход жидкости через корпус обратного клапана.

В случае снижения номинального давления в трубопроводной сети, пружина перестает оказывать требуемый уровень воздействия на золотник. Клапан остается в закрытом положении, тем самым предупреждая движение слабого потока в обратную сторону. В то же время, давление жидкости с обратной стороны выходного отверстия препятствует проникновению сквозь механизм рабочей среды. Таким образом, сам поток обеспечивает автоматическое срабатывание клапана, при возникновении неблагоприятных ситуаций.

Особенности конструкций

Обратные клапаны существуют нескольких видов, для обеспечения надежного функционала различных трубопроводов (горизонтальных, вертикальных, поворотных и т.д.). Самые распространенные типы защитной арматуры:

• Шаровые – устройства, в которых затворный элемент выполнен в виде шара, прижимным элементом выступает пружина. Оптимально использовать такие обратные клапаны для воды, на небольших трубопроводах (малый диаметр), в частности для подключения сантехнического оборудования. Монтировать шаровую арматуру можно на горизонтальных и на вертикальных коммуникациях, что конструктивно считается главным достоинством такого вида приборов.
• Подъёмные (пружинные) – клапаны имеют конструктивную схожесть с шаровой арматурой. Но механически регулировать процесс нельзя. Поэтому такие приборы устанавливаются только горизонтальные трубопроводы, чтобы ось запирающего элемента располагалась строго вертикально. Главные преимущества – высокий уровень непроницаемости, ремонтопригодность.
• Одностворчатый или клапан обратный поворотный. Запорный элемент выполнен в виде стального диска, зафиксированного в полости пружинной осью. В положении «открыто», диск располагается параллельно потоку рабочей среды, в «закрыто» — перпендикулярно. Главные преимущества устройства – малый вес и компактные строительные габариты, что позволяет выпускать клапаны в разнообразных типоразмерах (15-200 мм).
• Двустворчатый клапан. Механизм действия основан на двух запирающих дисках, расположенных на поворотной оси. В отличие от одностворчатых моделей, клапаны с двумя пластинами имеют более широкий диапазон типоразмеров. Выпускаются сечением от 10 до 400 мм. На трубопроводах большого диаметра, необходимо устанавливать клапаны обратные поворотные с амортизаторами, чтобы глушить высокий гидроудар, возникающий при аварийном срабатывании устройства.

Производство клапанов любой конструкции регламентировано Гостом 27477-87. Стандарт распространяется на арматуру, предназначенную для использования в системах с номинальным давлением 0,25-40 МПа, температурой рабочей среды от -60 до +600°С.

Наша компания также предлагает другие виды клапанов:

• Клапаны запорные с вентилем
• Клапаны регулирующие
• Клапаны предохранительные
• Задвижки чугунные
• Задвижки стальные
• Краны шаровые стальные
• Краны шаровые латунные
• я к инженерным сетям

По методу подсоединения к трубопроводу защитная арматура классифицируются на четыре группы:

1. Клапаны обратные фланцевые. Крепление осуществляется при помощи пластин, приваренных на устройстве и трубе на шпильки, болты, гайки. Такой тип подсоединения к системе оправдано использовать на промышленных трубопроводах большого сечения. Например, клапан обратный поворотный фланцевый устанавливается на поворотных участках систем для пропуска воды, пара, других слабоагрессивных сред, в силу способности выполнять функцию «колена».
2. Клапаны обратные межфланцевые. Устройства выпускаются без ответных фланцев, что позволяет существенно уменьшить строительную длину и упростить монтаж. Крепление производится во фланцевый разрыв магистрали, с использованием прокладок, соответствующих физическим и химическим свойствам рабочей среды. Ещё одним существенным преимуществом таких моделей, становится облегченный вес конструкции. Например, клапан обратный стальной фланцевый имеет массу в 5-6 раз больше, чем межфланцевый аналог.
3. Клапаны обратные муфтовые. Самый распространенный вариант защитной арматуры в бытовых водопроводных системах. Оптимально устанавливать такие обратные клапаны на воду, при подключении домашних приборов. Крепление производится в разрыв трубопровода на резьбовые муфты. При профессиональном монтаже, устройства полностью обеспечивают надежную герметичность коммуникаций.
4. Клапаны обратные под приварку. Такой вид защитной арматуры используется на трубопроводах, транспортирующих агрессивные рабочие среды. А также на труднодоступных участках системы, где профилактические работы и ремонт производятся редко. Обеспечивает высокую надежность магистрали, в силу герметичности и целостности сети.

Материал корпуса обратных клапанов полностью определяет тип крепления к трубопроводу. Как правило, арматура производится из чугуна, легированных и нержавеющих сталей, латуни, бронзы. Самый распространенный вариант защитных устройств – стальной корпус и ключевые элементы внутреннего механизма. Уплотнители седла изготавливаются из резины, фторопласта, коррозионно-устойчивых стальных сплавов.

Выбор обратных клапанов

При покупке арматуры для промышленных и бытовых систем важно учесть все базовые параметры клапана. Это обеспечит заявленный уровень защиты и надежный функционал трубопровода:

• Назначение клапана определяет конструкцию устройства и долгосрочность эксплуатации.
• Подключение к трубопроводу. Например, для инженерных систем ЖКХ используются муфтовые виды арматуры, на промышленные магистрали оправдано устанавливать клапаны обратные фланцевые или межфланцевые.
• Диаметр прохода клапана. Защитная арматура устанавливается строго по размеру трубы. В противном случае в системе повышается или понижается давление, что в свою очередь влияет на производительность и безопасность трубопровода.
• Номинальное давление в системе. Рабочее давление в трубопроводе должно быть в два раза меньше, чем в технических характеристиках клапана. Например, при давлении среды в 1,2 МПа лучше покупать арматуру с показателем 2,5 МПа.
• Материал корпуса и уплотнителей. Обратные клапаны для воды, газа, стоков или агрессивной рабочей среды выбирают по основному материалу трубопровода. Универсальный вариант – стальная арматура, в силу высоких прочностных и качественных характеристик металлического сплава.
• Ремонтопригодность. Показатель зависит от места установки клапана. Если предполагается защитить домашний трубопровод, то лучшими вариантами становятся муфтовые или межфланцевые модели, которые отличаются простотой обслуживания, возможностью замены отдельных элементов без демонтажа крупных участков коммуникаций.
