Как выбрать обратные клапаны?
Обратный клапан предназначен для предохранения трубопроводной системы от направления потока рабочей среды в обратную сторону. Часто это нужно в канализационных системах, на производстве и проч. Обратные клапаны предназначены для работы как с жидкостями чистыми и с примесями, так и с газообразными, с абразивными материалами и другими нейтральными средами. У клапанов в зависимости от типа, конструкции и предназначения рабочее давление могут быть следующие: Pn 6, Pn 10, Pn 16 Pn 25 Pn 40, Pn 60, Pn 100. Каждый клапан обладает своим пределом, все зависит от типа клапана, материалов его изготовления и прочих характеристик.

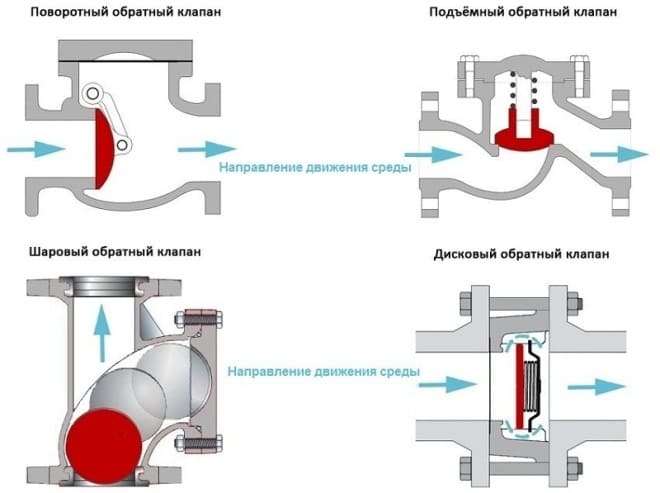

Обратные клапана срабатывают, закрывают проход, в момент когда рабочая среда начинает двигаться в обратном направлении. У каждого типа есть свой рабочий орган, который и определяет особенности клапана, его строения, размеров, объемов, и использования.
Типы обратных клапанов серии СМО:
- Шаровой 31А;
- Откидной 32А;
- Двустворчатый 33А;
- Аксиальный пружинный 35А;
- Поворотный дисковый R;
- Поворотный дисковый для высокого давления RT;
- Дисковый концевой FL.
Присоединения у клапанов обратных есть таких типов:
- фланцевый;
- межфланцевый сварной;
- установка в бетон.
Корпуса клапанов производят из следующих материалов:
- GJS500;
- GJL250;
- CF8M;
- A216WCB+AISI304;
- S275JR.
Рабочие запорные органы клапанов изготавливают из таких материалов:
- GJS500 + EPDM;
- STEEL + EPDM;
- GJS500;
- CF8M;
- A216WCB+AISI304;
- S275JR.
Обратные клапаны для канализации / для води
Обратные клапаны производства CMO пригодны для использования как для води чистой так и густых сред так и для жидкостей с твердыми частицами, подробнее ниже в описаниях типов клапанов купить которые вы можете у дилера – СМО Украина.
Обратный клапан шаровой 31А
Служит для избегания потока рабочей среды в обратную сторону: питьевой воды сертификат WRAS, грязной воды, канализационных жидкостей, химических жидкостей которые могут взаимодействовать с шаром со стали или с шаром вулканизированным EPDM и NBR не разрушая его.
Материал корпуса клапана чугун с шаровидным графитом, продувочный канал из н/ж стали. Клапан можно прочистить не демонтируя.
Клапан шаровой канализационный 31А функционирует при температуре от -10°С до + 110°С, давление с которым может работать данный тип запорной арматуры Pn 6 — Pn 16 бар.
Размеры:
- Номинальные диаметры клапанов: Dn 50, Dn 65, Dn 80, Dn 100, Dn 125, Dn 150, Dn 200, Dn 250, Dn 300, Dn 400, Dn 500.
- Монтажная длина: DIN 3202 F6.
Данные обратные клапаны не производятся диаметрами больше чем 500мм, поскольку они будут тяжелимы и не практичными и неустойчивыми к гидроударам. Наличие сертификата WRAS.
Обратный клапан откидной чугунный фланцевый 32А
Предусмотрен во избежание движения таких потоков в обратную сторону: легких сред, воды, воздуха, химически нейтральных газов.
Материал корпуса — GJS500. Разборный, верхняя крышка снимается, продувочный канал – с пробкой А3.
Запорный орган – диск из GJS500 и вулканизация EPDM или латунь. Латунный диск используется для клапанов на большие трубопроводы и комплектуются противовесом, стойкий к гидроударам. Установлен на штоке материал штока — AISI 304.
Клапан откидной 32А функционирует при температуре от -10°С до + 90°С, давление с которым может работать данный тип запорной арматуры Pn 10 — Pn 16 бар.
Наличие сертификата WRAS.
Размеры:
- Условные диаметры клапанов: Dn 50, Dn 65, Dn 80, Dn 100, Dn 125, Dn 150, Dn 200, Dn 250, Dn 300, Dn 400, Dn 500, Dn 600. С латунным диском: Dn 700, Dn 800, Dn 900, Dn 1000, Dn 1200.
- Монтажная длина: DIN 3202 F6.
Обратный клапан двухдисковый серии 33А
Для работы со средами: химического состава, масляными, питьевая вода, горячая вода, воздух, пар.
Материал корпуса — GJL 250. Крепление – межфланцевое.
Запорный орган – две створки в форме полудисков, которые держаться в закрытом состоянии пружинами. Материал полудисков может быть GJS500 или CF8M. Шток на котором крепятся полудиски и пружина — AISI 410.
Клапан двухдисковый 33А функционирует при температуре от -10°С до + 90°С, давление с которым может работать данный тип запорной арматуры Pn 10 — Pn 16 бар.
Данный тип запорной трубопроводной арматуры один из востребованных для систем водоснабжения и теплосетей. Подходят для установки горизонтально и вертикально.
Размеры:
- Диаметры условные: Dn 40, Dn 50, Dn 65, Dn 80, Dn 100, Dn 125, Dn 150, Dn 200, Dn 250, Dn 300, Dn 400, Dn 500, Dn 600.
- Монтажная длина: EN 558-2 серия 16.
Клапаны обратные межфланцевые рекомендовано монтировать в трубопроводную систему как в горизонтальном так и вертикальном положении. Наличие сертификата WRAS.
Обратный клапан грибковый аксиальный серии 35А
Для работы со средами: вода техническая и питьевая теплая и холодная, канализационные жидкости и др.
Материал корпуса – GJS500. Крепление – фланцевое.
Запорный орган – диск GJS500 вулканизированный материалом EPDM. Пружины — AISI 304/316, шток на котором все крепится материалы – AISI 420/304/316.
Клапан грибковый аксиальный 35А функционирует при температуре от -10°С до + 90°С, давление с которым может работать данный тип запорной арматуры Pn 10 — Pn 16 бар.
Обратный клапан грибковый аксиальный обеспечивает функционирование трубопроводной системы без гидроударов. Наличие сертификата WRAS.
Размеры:
- Диаметры Dn 50, Dn 65, Dn 80, Dn 100, Dn 125, Dn 150, Dn 200, Dn 250, Dn 300, Dn 400, Dn 500, Dn 600.
- Монтажная длина: EN 558-1 серия 14.
Обратный клапан поворотный серии R
Для работы со средами: води, канализационных стоков, отходов от производства цемента , бумажной, пищевой и химической промышленностей и др.
Материал корпуса – CF8M и A216WCB+AISI304. Крепление – межфланцевое: DIN PN10, ANSI 150, DIN PN16, DIN PN6, DIN PN25, стандарт JIS, Австралійський стандарт, Британський стандарт.
Запорный орган – диск CF8M и A216WCB+AISI304. Вал на котором крепиться диск — AISI316 и AISI304.
Клапан обратный поворотный R, давления с которым может работать данный тип запорной арматуры Dn 50 — Dn 600: Pn 6-Pn 64 бар, Dn 700 — Dn 1200: Pn 6-Pn 25 бар.
Обратный клапан поворотный R пропускает твердые частицы во взвешенном состоянии до 5% в жидкости. Наличие сертификата WRAS.
Размеры:
- Диаметры Dn 40 — Dn 1200.
Также предлагаем ознакомиться с клапанами для более тяжелых условий работы: обратный клапан с двойным эксцентри ситетом и прямым седлом серия RT; обратный клапан концевой серия FL.
Требования к установке обратных клапанов
Перед приобретением клапана обратного важно знать несколько пунктов о вашей трубопроводной системе а именно:
- место где будет установлен клапан: закрытое помещение или открытое пространство;
- место на трубопроводе где будет установлен клапан: до или после насоса или другого механизма;
- диаметр трубы в мм;
- давление в системе в кг/м 2 ;
- особенности монтажа, установка в новой или старой трубопроводной системе, тип присоединения, монтажная длина;
- какая рабочая среда, от этого будет зависеть какой материал корпуса, запорного органа и уплотнений вам нужен.
Первое и самое важное это диаметр. Рекомендуется настоятельно покупать клапан такого же диаметра что и труба, хотя есть возможность монтажа через переходники, но в таком случае нарушается герметичность и изменяется давление в системе, а как вы знаете, что давление ето второй важный показатель. При определенных давлениях срабатывают клапана, также в системе трубопроводов давление влияет на функционирование других механизмов. Также важно знать предусмотрено ли наличие гидроударов в системе.
Способ крепления – важная характеристика, так например для сетей теплоснабжения эксплуатируют фланцевые клапана или под приварку.
Если в системе трубопроводов есть насосы, то со стороны где происходит нагнетание рекомендуеться устанавливать обратный клапан и запорную задвижку.
В вводах в сетях внутреннего водопровода предусматриваться монтаж клапанов обратных, эсли присутствует несколько вводов с измерительными устройствами.
На питательном трубопроводе к котлу с давлением пара до 1,7 кгс/см 2 должны быть предусмотрены обратный клапан и запорное устройство.
Правила установки и рекомендации монтажа обратных клапанов:
- Обратить внимание на указатель на корпусе клапана, установка должна происходить при условии совпадения указанного направления с потоком рабочей среды.
- Следить за тем, что бы полному открытию дисков однодисковых и двухдисковых межфланцевых клапанов, не мешал фланец. Соответственно необходимо использовать специальную вставку при монтаже. У фланцевых и муфтовых типов присоединений клапанов, такая особенность отсутствует.
- Для диагностики корректного функционирования клапана, советуют установить до и после него по манометру.
- У клапанов в конструкции которых не предусмотрены пружины, установка происходит только в горизонтальном положении. Как исключение из правил монтажа в редких случаях можно провести их монтаж на вертикальном трубопроводе если поток рабочей среды направлен снизу вверх.
- Монтаж клапанов фланцевого типа должен осуществляться только в строго откалиброванном трубопроводе, любые нагрузки кручения, растяжения или сжатия – исключены.
- В тех клапанах, где не предусмотрено функционирование в системах с наличием твердых частиц в рабочей среде их наличие может нарушить их запорную функцию, поэтому следует подбирать клапан правильно. И рекомендуеться промыть перед установкой от грязи и механических частиц.
