Приварка фланцев к стальным трубопроводам диаметром 50 мм расценка в смете
смотрю тех. часть и там написано.
1.Объем работ по прокладке трубопроводов следует исчислять по всей проектной длине трубопровода за вычетом участков, занятых сальниковыми и сильфонными компенсаторами, задвижками и П-обр. компенсаторами по их развернутой длине.
2. Затраты на отдельные виды работ, подлежащие выполнению при строительстве тепловых сетей, следует определять по соответствующим ТЕР:
— установка фасонных частей трубопроводов и врезка штуцеров для ответвлений — по ТЕР части 22 «Водопровод — наружные сети»
В расценке написано: 1.Сварка труб в звенья.2.Подъем на высоту труб и деталей.3.Сварка трубопроводов.4.Установка и приварка подвижных и неподвижных опор.5.Продувка трубопроводов.6.Трехкратная промывка и гидравлическое испытание трубопроводов.
Вопрос: так как все таки брать фасонные части: в прокладке труб метражом или по 22 штуками. или и так и так?
Еще вопрос: клапаны и задвижки у меня фланцевые. в 24 муфтовые? (я правильно понимаю?) дополнительно брать фланцы и их приварку по 22-или как?
Сергей, фасонные части по наружным сетям расцениваются отдельно
при использовании фланцевой арматуры, приварка ответных фланцев учитывается отдельно
Установка и приварка подвижных и неподвижных опор
это и есть детали.
Сергей Махалин, спросил сейчас по вам у моего давнего знакомого, который на сметах «собаку сьел»
вот его ответ:
Журнал № 4(48), 2007г. «Консультации и разъяснения по вопросам ценообразования и сметного нормирования в строительстве»
Вы правы, утверждая, что затраты по установке отводов (фасонных частей) следует определять по нормам (расценкам) Сборника ГЭСН-2001-22 (ТЕР-2001-22 СПб) «Водопровод — наружные сети», а массу отводов принимать без учета массы тепловой изоляции. Вы неправы, предлагая определять объем работ по прокладке трубопровода за вычетом длины, занятой отводами.
В пункте 2.1. Технической части Раздела 01 Сборника ГЭСН-2001-24 «Теплоснабжение и газопроводы — наружные сети» четко указано, что объем работ по прокладке трубопроводов следует исчислять по всей проектной длине трубопровода за вычетом участков, занятых только сальниковыми и сильфонными компенсаторами, задвижками и П-образными компенсаторами по их развернутой длине. Исключение отводов из длины трубопроводов не предусмотрено.
Следует добавить, что на больших диаметрах трубопроводов, где отводы могут занимать ощутимую часть длины трубопроводов, расход стальных труб (с учетом отходов) предусмотрен в размере 990 м на 1000 м трубопроводов.
| Цитата |
|---|
| Лебедев Станислав написал: Сергей Махалин , спросил сейчас по вам у моего давнего знакомого, который на сметах «собаку сьел» вот его ответ: Журнал № 4(48), 2007г. «Консультации и разъяснения по вопросам ценообразования и сметного нормирования в строительстве» Вы правы, утверждая, что затраты по установке отводов (фасонных частей) следует определять по нормам (расценкам) Сборника ГЭСН-2001-22 (ТЕР-2001-22 СПб) «Водопровод — наружные сети», а массу отводов принимать без учета массы тепловой изоляции. Вы неправы, предлагая определять объем работ по прокладке трубопровода за вычетом длины, занятой отводами. В пункте 2.1. Технической части Раздела 01 Сборника ГЭСН-2001-24 «Теплоснабжение и газопроводы — наружные сети» четко указано, что объем работ по прокладке трубопроводов следует исчислять по всей проектной длине трубопровода за вычетом участков, занятых только сальниковыми и сильфонными компенсаторами, задвижками и П-образными компенсаторами по их развернутой длине. Исключение отводов из длины трубопроводов не предусмотрено. Следует добавить, что на больших диаметрах трубопроводов, где отводы могут занимать ощутимую часть длины трубопроводов, расход стальных труб (с учетом отходов) предусмотрен в размере 990 м на 1000 м трубопроводов. |
т.е в монтаже трубопровода я беру длину труб+длину отводов, в стоимости только стоимость трубы с учетом расхода (1%). Затем, беру установку отводов+стоимость отводов. Так что ли?
Установка кранов шаровых расценка в смете
Расценка на кран шаровый в смете чаще всего применяется при определении стоимости строительства или ремонта трубопроводов различного типа. Для выбора определенной расценки рекомендуется тщательно изучить проектную документацию.
Дело в том, что расценка в смете на монтаж шарового крана может применяться на трубопроводы различного типа и различного диаметра. Помимо этого следует обратить внимание на то, прокладка внутреннего или наружного трубопровода предусмотрена проектом на объект.
Кроме того, расценка на кран Маевского в смете может быть включена наравне с монтажом прочей трубопроводной арматуры такой, как шаровые краны, грязевики, воздухосборники и т.д.
Расценка в смете на установку шарового крана на внутренних трубопроводах
Как правило, в качестве расценки в смете на монтаж муфтового шарового крана в смете выступает одна из норм сборника 16 строительной части ФЕР. Указанный сборник предназначен для составления смет на прокладку внутренних трубопроводов отопления, водоснабжения и газоснабжения.
Стоимость устройства трубопроводов внутренней канализации также может быть определена на основании норм из сборника ФЕР16. Помимо всего прочего нормами данного сборника учитывается как прокладка внутренних стальных и чугунных труб, так и пластмассовых и многослойных металлополимерных труб. Установка арматуры, например, в смете на шаровый кран происходит чаще всего также на основании норм данного сборника.
Чаще всего в качестве расценки в смете на шаровой кран выступает одна из норм таблиц ФЕР16-05-001 и ФЕР16-05-002. Указанные таблицы учитывают установку на внутренних трубопроводах таких элементов, как затворы, задвижки, вентили, обратные клапаны и т.д.
Однако следует учесть, что нормы таблицы ФЕР16-05-001 включаются в смету как расценка на шаровой кран на стальных трубах, а нормы таблицы ФЕР16-05-002 — на трубах чугунных. На рисунке 1 приведен пример включения в состав сметной формы расценок из упомянутых таблиц.
При этом важно отметить, что расценки в смете на установку шаровых кранов в обеих таблицах различаются по диаметру труб. Таким образом, при выборе определенной нормы важно учитывать не только материал трубопровода, но и его диаметр.
Также необходимо обратить внимание на то, что во многих нормах 16 сборника на прокладку трубопроводов диаметром до 50мм установка муфтовой арматуры уже входит в состав работ монтажной нормы. Поэтому при применении одной из таких норм включение в смету расценки на установку шарового крана не требуется.
Рисунок 1. Расценки в смете на шаровый кран
Расценка в смете на монтаж шарового крана на наружных трубопроводах
Установка шаровых кранов возможна также и на наружных трубопроводах различных инженерных сетей. Поэтому и при определении стоимости прокладки труб может возникнуть необходимость включения в смету расценки на шаровый кран.
Чаще всего, при совпадении состава работ в норме и на объекте строительства, в качестве расценки в смете на монтаж крана шарового применяется одна из норм таблицы ФЕР24-01-032. Указанная таблица предусматривает установку задвижек и стальных клапанов, а также может быть включена в состав сметы по форме №4, локального сметного расчета или в другие формы сметной документации как расценка на различную трубопроводную арматуру.
На рисунке 2 приведена расценка в смете на установку шарового крана из указанной таблицы. Как видно, в форме применена норма под шифром ФЕР24-01-032-05, учитывающая установку кранов диаметром 200мм. В составе таблицы ФЕР24-01-032 можно также обнаружить нормы на установку арматуры других диаметров.
Рисунок 2. Расценка в смете на шаровый кран
В состав работ примененной расценки на шаровый кран в смете входит установка арматуры с опусканием в канал или подъемом на высоту, а также проверка ответных фланцев или патрубков к трубопроводу. Объем работ измеряется в комплектах арматуры данного типа. Кроме того, как было отмечено выше, нормы из таблицы ФЕР24-01-032 должны полностью соответствовать технологии производства работ на строительном объекте.
При возникновении необходимости применения расценки в смете на демонтаж шаровых кранов рекомендуется подбирать нормы из сборников ремонтно-строительной части ФЕР. Кроме того, в данном случае важно учитывать не только тип инженерной коммуникации, но и прочие характеристики трубопроводов.
Расценки на другие виды кранов в смете
Помимо установки шаровых кранов в составе сметной формы иногда необходимо включить и нормы, определяющие стоимость монтажа других видов кранов и трубопроводной арматуры. Одной из таких норм может стать расценка в смете на трехходовой кран.
Указанная расценка в смете на установку крана Маевского в составе работ учитывает только монтаж арматуры, а объем работ в норме измеряется в комплектах установленных приборов. Кроме того, в составе ресурсной части учтены все необходимые материалы для производства работ.
В качестве расценки в смете на установку водоразборных кранов чаще всего выступает норма под шифром ФЕР22-04-004-01. В состав работ указанной нормы входит сборка частей крана, установка крана и его проверка. Помимо этого, установка ковера, окраска и присоединение к сети являются также частью работ по монтажу водоразборных кранов. Объем работ в норме ФЕР22-04-004-01 измеряется в штуках.
На основании всего написанного выше можно сделать вывод о том, что однозначной универсальной расценки в смете на установку шаровых кранов и арматуры других типов не существует. В каждом отдельном случае норма из таблиц ФЕР должна быть подобрана в сметной форме на основании конкретных требований проектной документации.
Приварка фланцев при монтаже технологических трубопроводов.
Добрый день!
Подскажите расценку на приварку фланцев. Сам трубопровод монтируется по 12 М, я знаю что монтаж фланцев входит в расценку по монтажу трубопровода. Но у меня демонтаж куска трубы, уменьшение по длине, в общем, обратно этот кусок не ставится, только фланец приваривается. Можно, конечно, посмотреть толщину фланца и это взять ее за длину монтируемого трубопровода по 12М + сам фланец, но , вообщем, это как-то, на мой взгляд, не очень. Или расценкой 22-03-014, но это наружный водовод. Как правильнее?
Расценку на Люк вставка к воздуховоду
. свыше 300 град.» и трубопроводы пожаротушения? ФЕРм сборника 12 «Технологические трубопроводы» предназначены для определения затрат на монтаж технологических трубопроводов, к которым относятся трубопроводы, предназначенные для транспортирования в пределах промышленного предприятия или группы предприятий сырья, полуфабрикатов.
Монтаж регистров отопления
. регистров с колонками длиной до 6 м. Затраты на установку отопительных регистров с колонками длиной сверх 6 м определяются как прокладка трубопроводов по ТЕР части 16 «Трубопроводы внутренние». Затраты на установку регистров из гладких труб без колонок определяются также как прокладка трубопроводов по .
Отопительные регистры
. регистров с колонками длиной до 6 м. Затраты на установку отопительных регистров с колонками длиной сверх 6 м определяются как прокладка трубопроводов по ТЕР части 16 «Трубопроводы внутренние». Затраты на установку регистров из гладких труб без колонок определяются также как прокладка трубопроводов по .
Прокладка трубы горячедеформированной из коррозионно-стойкой стали
Автор: Инна. Если это прокладка трубопровода ГВС — ФЕР16, для трубопроводов тепловой сети(ТС) — ФЕР24
Жизнь, как зебра полоса черная, полоса белая, но каких полос будет больше зависит от человека, от его поступков и действий.
8. В расценках не учтены, за исключением случаев, оговоренных во вводных указаниях к отделам, затраты на:
изготовление и установку обводов (байпасов), отдельных фланцев , закладных и отборных устройств для установки приборов и средств автоматизации, монтируемых на трубопроводах, которые следует определять по расценкам отдела 10 ;
но в 10 разделе я не вижу подходящей расценки.
22 сборник больше подходит, как мне кажется.
| Цитата |
|---|
| Света пишет: 22 сборник больше подходит, как мне кажется. |
ProSlave, тогда какое ваше мнение?
ФЕРм12-10-001-05 Закладное устройство с фланцем на металлической стенке (аппаратов, трубопроводов) ?
Так ?
Но у меня нет закладных, просто фланец.
Света, я не у компьютера, не могу сейчас подсказать. С телефона не очень удобно. В любом случае, я бы брал как указано в Т.Ч.
Помогите все же до конца разобраться, как ПРАВИЛЬНО ПРИВАРИТЬ ФЛАНЦЫ, если трубопровод берем по ФЕР м 12?
Теперь в тех части сборника 12 м другой текст (редакция 2017 года):
«изготовление и установку закладных и отборных устройств для установки приборов и средств автоматизации, монтируемых на трубопроводах, определяемые по расценкам отдела 10» раньше здесь в тексте присутствовали фланцы, сейчас нет
«В ФЕРм сборника 12 отдела 10 учтены затраты на:
изготовление закладных устройств (бобышек, расширителей,оправ, фланцев и т. п.) по расценкам 2, 4, 5 табл. 12-10-001 и расширителей по
расценке 3 табл. 12-10-001. В расценке 1 табл. 12-10-001 учтено применение готовых закладных устройств (бобышек, штуцеров).»
я в своей смете брала приварку фланца применительно по ФЕРм12-10-001-05 Закладное устройство с фланцем на металлической стенке (аппаратов, трубопроводов) , так если у меня фланец готовый, то я не могу брать эту расценку?
Может поменять на приварку по 22 сборнику, все же? .
Кстати может взять все же по 12 м расценкой 12-01-014 ? только давление меня там смущает очень, от 10 до 50 по расценке, у меня везде до 2,5.
Расценки на фланцы в смете
Расценка на приварку фланцев в смете, как правило, включается при определении стоимости устройства трубопроводов различного типа. В связи с этим логично, что расценки на установку фланцев в смете рекомендуется подбирать именно из сборников сметных нормативов, связанных с прокладкой инженерных сетей.
Расценки на приварку фланцев существуют практически во всех действующих базах сметных нормативов. В рамках данной статьи расценки на монтаж фланцев в смете будут рассмотрены на основании сметно-нормативной базы федеральных единичных расценок ФЕР.
Расценка на приварку фланцев
Основным сборником ФЕР, в котором существует возможность подобрать не только норму по установке фланцев, но также и расценки в смете на установку втулки под фланец, на установку трубопроводной арматуры и многое другое, является сборник ФЕР22. Указанный сборник объединяет в своем составе нормы для устройства наружных сетей водопровода.
Как было отмечено выше, расценка в смете на установку фланцевых соединений применяется чаще всего именно при прокладке трубопроводов различного типа, особенно на стальных трубах водопровода. В связи с этим в упомянутом выше сборнике существует расценка на приварку фланцев к стальным трубопроводам.
Необходимая расценка в смете на фланцевое соединение может быть подобрана из состава таблицы ФЕР22-03-014. Указанная таблица содержит в себе 17 норм на установку фланцев.
Каждая из расценок на приварку фланцев из таблицы ФЕР22-03-014 отличается по диаметру трубопроводов. Поэтому при составлении смет по форме №4, локальных ресурсных сметных расчетов и прочих локальных смет на прокладку наружных стальных водопроводов может быть учтен диаметр от 50 до 1200мм.
Состав работ расценок на приварку фланцев в смете из указанной таблицы включает в себя насадку фланцев на концы труб и их приварку. Объем работ в нормах измеряется в штуках.
Следует отметить, что расценки в смете на установку фланцев из таблицы ФЕР22-03-014 не учитывают в ресурсной части стоимость и марку самих фланцевых соединений. Дело в том, что сведения такого рода могут отличаться для разных объектов. Поэтому при составлении сметной формы информация о марке и стоимости материала включается в индивидуальном порядке.
Рисунок 1. Норма ФЕР22-03-014-01
Расценка на установку фланцевых соединений в смете
Еще одним сборником, из которого могут быть подобраны расценки в смете на монтаж фланцев, является сборник ФЕР16. Указанный сборник применяется при составлении сметных расчетов на устройство внутренних трубопроводов различного назначения.
Расценки в смете на установку фланцевых соединений находятся в таблице ФЕР16-02-007. Нормы в указанной таблице рассчитаны на монтаж фланцев на внутренних стальных трубопроводах. Как и в таблице из сборника ФЕР22, описанной выше по тексту, нормы в 16 сборнике различаются по диаметру труб, на которые монтируются фланцы.
Так, расценка на приварку фланцев может быть включена в состав сметы для трубопроводов диаметром от 50 до 400мм включительно. При этом следует отметить, что объем работ в нормах из ФЕР16-02-007 измеряется по количеству соединений.
По составу работ расценки в смете на установку фланцев из сборника ФЕР16 схожи с нормами из ФЕР22. То есть алгоритм, входящий в состав норм, содержит в себе работы по насадке и приварке фланцев на концы труб и их соединение на прокладках и болтах.
Что касается расценок в смете на демонтаж фланцев, то нормы с таким составом работ не представлены в сборниках ФЕР на сегодняшний день. В связи с этим обычно подбирается наиболее подходящая по составу работ расценка или применяется коэффициент на демонтаж при включении в смету норм на данный вид работ.

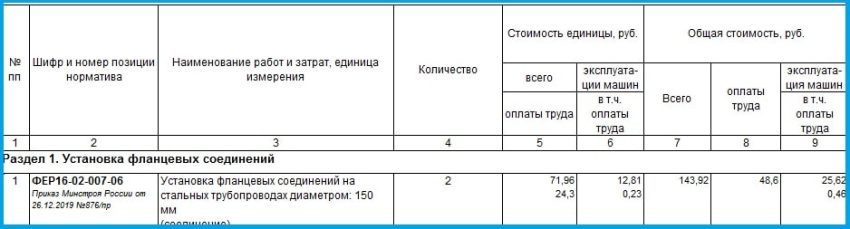

Рисунок 2. Норма ФЕР16-02-007-06
Прочие расценки на приварку фланцев
Расценки на приварку фланцев в смете могут входить в состав работ какой-либо нормы, учитывающей производство работ на трубопроводах различного типа. Одним из таких видов является врезка в действующие трубопроводы.
Норма на врезку во внутренние сети водоснабжения и отопления могут быть обнаружены в упоминавшемся выше сборнике ФЕР16. В указанном сборнике числится таблица ФЕР16-07-003, в которой представлено 11 норм с входящими в их состав расценками на приварку фланцев.
Нормы в таблице различаются по диаметру трубопроводов, с которыми ведутся работы по врезке. Таким образом, в состав сметной формы могут быть включены расценки на трубопроводы от 15 до 200мм. Процесс врезки включает в себя перекрытие запорной арматуры на трубах, спуск воды и вырубку борозды.
Далее следует вырезка отверстия в трубопроводах и приварка штуцера. Расценка на приварку фланцев к штуцеру и установка фланцевой арматуры являются завершающим этапом состава работ норм на врезку, после которых происходит пуск системы.
Следует отметить, что расценка в смете на монтаж фланцев включается не во все нормы таблицы ФЕР16-07-003, а только в расценки на врезку в трубопроводы диаметром от 50мм и выше.
Расценки на монтаж фланцев в смете могут входить в состав работ по прокладке системы вентиляции. Так, например, работы по установке фланцев находятся в нормах по присоединению труб к оросительной системе блока тепломассообмена.
Нормы на указанный вид работ находятся в таблице ФЕР20-06-014 и различаются между собой производительностью блоков. Расценка на приварку фланцев в ФЕР20-06-014 является начальным этапом производства работ. После этого происходит соединение отходящих и приводящих труб, регулировка шарового клапана и присоединение теплообменников.
Расценка в смете на монтаж фланцев входит и в состав работ по установке калориферов. Указанный вид работ также находится в уже упомянутом сборнике ФЕР20 и помимо установки фланцевых соединений включает в себя целый комплекс манипуляций.
На основании написанного выше можно сделать вывод о том, что расценки на фланцы в смете могут применяться при определении стоимости множества видов работ. Однако, в основном, такие расценки включаются в сметные формы на прокладку трубопроводов различного типа.
