Фланцы ГОСТ 33259-2015
Фланцы стальные ГОСТ 33259-2015 всех типов
Компания «Петротех» Детали трубопроводов изготавливает и продает со склада в СПб.
Вы можете заказать изготовление или купить стальные фланцы с диаметрами от DN 15 до DN 1600.
Большой ассортимент фланцев всего размерного ряда из стали Ст 20, 09Г2С, фланцы из нержавеющей стали 12Х18Н10Т, 08Х18Н10Т в наличии на складе или с короткими сроками поставки.
Производство фланцев в СПб.
- Фланец ГОСТ 33259-2015 Тип 01 стальной плоский приварной
- Фланец ГОСТ 33259-2015 Тип 02 -плоский свободный на приварном кольце
- Фланец стальной ГОСТ 33259-2015 Тип 11 приварной встык
- Фланец ГОСТ 33259-2015 Тип 03 — плоский свободный на отбортовке
- Фланец ГОСТ 33259-2015 Тип 04 — плоский свободный на хомуте под приварку
Материал стальных фланцев: Ст 20, 09Г2С, 12Х18Н10Т, 08Х18Н10Т
При выборе фланцев ГОСТ 33259 первый ряд предпочтительный
Изготовление фланцев ГОСТ 33259-2015 под заказ из других видов стали по тех. заданию.
Отправить заявку на:
Позвонить +7(962)686-38-40
Фланец ГОСТ 33259-2015 Тип 01 (плоский)
Фланец стальной ГОСТ 33259-2015 тип 01
Фланец ГОСТ 33259 тип 01 имеет практически полное соответствие по размерам и количеству крепежных отверстий фланцам старого ГОСТ 12820-80. Фланцы плоские тип 01 стальные изготавливаются из штампованных заготовок, проката, листового металла. Допускается изготовление стальных фланцев тип 01 из составных частей с полной проваркой по сечению стыка. Так обычно изготавливаются плоские фланцы большого диаметра.
Материал для изготовления плоских фланцев тип 01 выбирается Заказчиком исходя из условий эксплуатации, материалов труб, характеристик рабочей среды.
Наиболее часто встречающимся материалом для изготовления фланцев тип 01 являются низколегированные или углеродистые стали: Ст 20, Ст 25
Нержавеющие фланцы производятся из стали 12Х18Н10Т или 08Х18Н10.
Крепеж для стальных фланцев тип 01 рекомендуется изготавливать из того же класса сталей. Коэффициент линейного расширения материалов крепежных изделий должен быть в пределах +/- 10% от коэффициента линейного расширения материала фланца.
Чертеж плоского фланца ГОСТ 33259.
D- наружный диаметр плоского фланца
D1- межцентровой диаметр крепежных отверстий
dв- внутренний диаметр плоского фланца
b- толщина стального фланца тип 01 с зеркалом под прокладку
C1- размер фаски под приварку
n- количество крепежных отверстий
d- размер крепежных отверстий
Пример условного обозначения фланца ГОСТ 33259-2015 тип 01
Фланец стальной приварной плоский с соединительным выступом DN 200, PN 16 из стали 09Г2С:
200-16-01-1-B-09Г2С-IV ГОСТ 33259
где: 200 — условный диаметр DN мм, 16- давление PN в кгс/см2, 01- тип фланца, 1- ряд по ГОСТ, B- исполнение присоединительной поверхности под прокладку, 09Г2С- марка стали,IV-группа контроля.
Фланец воротниковый тип 11 ГОСТ 33259.
Фланец ГОСТ 33259 тип 11 воротниковый
Фланцы стальные воротниковые ГОСТ 33259 тип 11 приварные встык (Ранее ГОСТ 12821-80) — это наиболее прочная конструкция фланцевых соединений. Воротниковые стальные фланцы используются в трубопроводах высокого давления при подключении насосов, шаровых кранов, клапанов, другого гидравлического оборудования. Стальные приварные встык фланцы ГОСТ 33259 нашли широкое применение при производстве сосудов и аппаратов высокого давления. Воротниковый стальной фланец тип 11 обеспечивает герметичность соединения при давлениях до 250 кгс/см2 (25МПа).
Отличительной особенностью воротниковых фланцев ГОСТ 33259 является высокая шейка (воротник) с фасками под приварку. Сварной шов кладется в месте стыка фланца со стальной трубой или непосредственно с обечайкой емкости по всей плоскости фаски, что обеспечивает высокую прочность и жесткость соединения. Массивная конструкция стального воротникового фланца исключает возможность изгиба или перекоса при затяжке фланцевого крепежа во время монтажа.
Размеры фланца ГОСТ 33259-2015 тип 11 (воротниковый).
Фланец ГОСТ 33259 тип 11. Основные размеры.
D- наружный диаметр фланца
D1- межцентровое расстояние крепежных отверстий
Dn- диаметр воротника под приварку
d1- внутренний диаметр воротникового фланца
b- толщина фланца
H1- высота, строительная длина воротникового фланца тип 11
n- количество крепежных отверстий
d- размер крепежных отверстий
- Угол разделки кромок стального фланца под сварку указан для ряда 1
- Допускается изменение вида разделки кромки в соответствие с технической документацией.
Условное обозначение фланца ГОСТ 33259 тип 11
Фланец воротниковый с соединительным выступом DN 100, PN 16 из стали 20:
200-16-11-1-B-Ст 20-IV ГОСТ 33259
где: 100 — условный диаметр DN мм, 16- давление PN в кгс/см2, 11- тип фланца, 1- ряд по ГОСТ, B- тип исполнения поверхности под прокладку, Ст 20- марка стали, IV-группа контроля.
Купить стальные фланцы ГОСТ 33259-2015
Отправить заявку:
Фланец стальной ГОСТ 33259-2015 свободный на приварном кольце.Тип 02
Фланцы тип 02 стальные плоские свободные ГОСТ 33259-2015 (ранее ГОСТ 12822-80) имеют основное существенное отличие от обычных стальных плоских фланцев в виде дополнительного стального кольца. Кольцо свободного фланца надевается на оконечность трубы и приваривается. Это обеспечивает свободу вращения самого свободного фланца вокруг своей оси. Данная особенность конструкции плоских свободных фланцев на приварном кольце, обеспечивает удобство монтажа в труднодоступных местах, при частых ревизиях или ремонтах данного участка трубопровода. Данная конструкция фланцевого соединения имеет ограничение по рабочему давлению внутри трубопровода PN 25 и условному диаметру DN 600. Это предельные значения.
Схема монтажа плоского свободного фланца к трубе.
Фланец свободный на приварном кольце.
Стальное кольцо свободного фланца имеет присоединительную поверхность под прокладку, которая имеет различные типы исполнений: выступ, шип, паз. Все присоединительные поверхности выполняются в пределах размера b1.
Шероховатость поверхностей под прокладку < 25 мкм
Фаска на кольце под сварной шов 50 +/- 5 градусов.
Данная конструкция фланцевого соединения используется при рабочих температурах от -50 до +300 С и рабочих давлениях до 25 кгс/см2
Материалы для изготовления стального свободного фланца и кольца определяются Заказчиком.
Условное обозначение фланца ГОСТ 33259-2015. Тип 02
Фланец плоский свободный на приварном кольце DN150, PN 6 из стали 20:
фланец 150-6-02-1-Ст20-IV ГОСТ 33259-2015
кольцо 150-6-02-1-E-Ст20-IV ГОСТ 33259-2015
где: 150 — условный диаметр DN мм, 6- давление PN в кгс/см2, 02- номер типа фланца, 1- ряд по ГОСТ, E- исполнение присоединительной поверхности под прокладку, Ст20- марка стали, IV- группа контроля.

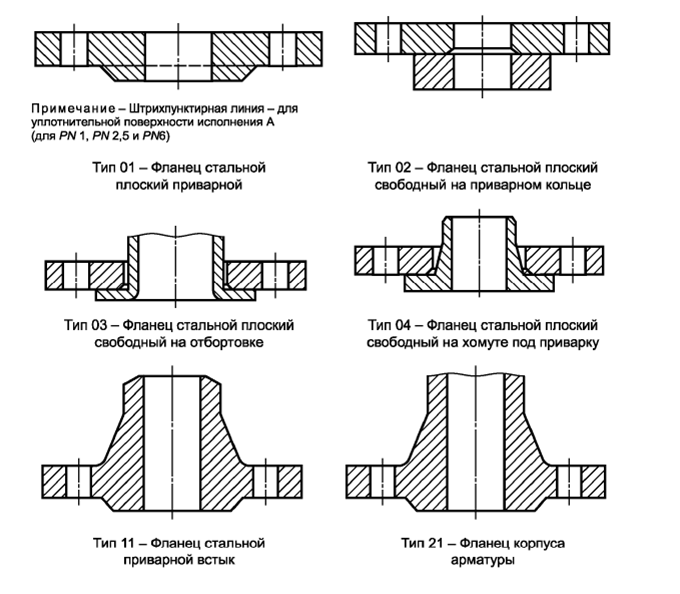

Фланцы ГОСТ 33259-2015. Типы 03, 04
Фланцы свободные на отбортовке тип 03, 04
Фланцы стальные свободные на отбортовке тип 03 применяются при стыковки труб из мягких металлов, таких как цветные металлы или сплавы. Бурт, на который надевается стальной фланец выгибается непосредственно из присоединяемой трубы. Данный тип фланцев используется достаточно редко, так как обеспечивает прочность фланцевого соединения при давлениях от 0 до 6 кгс/см2.
Фланцы свободные на хомуте под приварку тип 04 устанавливаются на трубах или оборудовании из материалов, неподдающихся механической деформации (стекло, керамика, прочные пластмассы). Конструкция такого фланцевого соединения используется при номинальных давлениях PN от 0 до 25 кгс/ см2
Фланцы ГОСТ 33259 типа 03, 04 изготавливаются в ООО «Петротех» только под заказ.
Для фланцевых соединений обычно ищут
Фланцевый крепеж и уплотнительные прокладки.
- Шпильки для фланцевых соединений ГОСТ 9066-75
- Гайки для фланцевых соединений ГОСТ 9064-75
- Стальные шайбы ГОСТ 11771- 78
- Фланцевые прокладки
- комплекты крепежа для фланцев
Машиностроительный крепеж
- Болты стальные ГОСТ 7798-70
- Гайки ГОСТ 5915-70 различных классов прочности
- Шайбы стальные ГОСТ
- Гроверные шайбы ГОСТ 6402-70
Технические консультанты ООО «Петротех» помогут купить фланцы ГОСТ 33259, фланцевый крепеж, уплотнительные прокладки в соответствие с Вашим техническим заданием.
Купить стальные фланцы ГОСТ 33259-2015. Запросить коммерческое предложение:
Производство фланцев «Петротех» сопровождается необходимыми сертификатами и паспортами.
Гарантийный срок — 1 год с момента продажи.
