Все о фитингах, их устройстве и назначении для сантехнических труб
Любой трубопровод, даже небольшой длины, редко бывает прямым (впрочем, и тогда к нему необходимо подключать какую-то арматуру: краны или вентили). При изменяющихся диаметрах и осях труб необходимость в неких переходных деталях тем более очевидна. Фитинг – это переходник, соединяющий несколько (до четырёх) участков трубопровода, условия протекания рабочих сред в которых изменяются.
Качественно смонтированные, они повышают надёжность и долговечность применения трубопроводов. Хотя сложность установочных работ тоже увеличивается.
Что такое фитинги и зачем они нужны
Что такое фитинг в сантехнике и есть ли необходимость использовать это слово в общем его значении? Иногда можно наблюдать даже разное написание термина – «фитинг» или «фиттинг». Стоит внести ясность. Слово fitting – английское, и может означать как деталь, так и процесс сборки (кстати, чего угодно; англоязычные электрик или программист также употребят это значение, если речь идёт о монтаже узлов компьютера или кабеля).
В русской лексике термин «фиттинг» не используется, он заменяется более привычными словами «сборка», «монтаж», «соединение». Поэтому выражение «соединение фитингом» употребляется только применительно к изделию, а собственно фитинг – запчасть, стандартная деталь, выбираемая под посадочное место конкретного трубопровода.
Виды соединительных элементов и их характеристики
Что такое фитинг для труб? Виды переходников определяются следующими факторами:
- Оформлением присоединяемого торца трубы – с гладкой или резьбовой поверхностью.
- Имеющимся пространством, необходимым для того, чтобы создать фитинговое соединение труб.
- Материалом трубы.
- Пропускной способностью – расходом и давлением прокачиваемой рабочей среды.
- Долговечностью — способностью выдержать без замены определённое количество часов эксплуатации.
Фитинги для пластиковых труб: виды фурнитуры для водопровода и канализации
Монтаж пластиковых трубопроводов невозможно представить без использования фасонных элементов. При этом обязательным здесь будет использование фитингов для пластиковых труб, о разновидностях которых и…
Наиболее распространёнными видами стандартных адаптеров считаются:
- Муфта, которая имеет резьбовую посадку. Выполняет простое соединение двух частей трубопровода;
- Фланец, использующий болтовое крепление, и работающий так же, как и муфта;
- Тройник, предназначенный для разветвления потока по двум направлениям. Чаще всего – перпендикулярным, но иногда встречаются и соединения под другими углами (что такое эти фитинги, см. фото, публикуемые на специализированных сайтах);
- Четверник, при помощи которого соединяют четыре отдельных линии;
- Сифон – специализированная разновидность, которая делается для сливных магистралей;
- Штуцер – полезен при сборке трубопроводов повышенной гибкости;
- Заглушка, применяемая для концевых точек трубопровода.
Важно: фитинг, как стандартное изделие указывается в ряде нормативов. Например, ГОСТ 2531-2012 рассматривает чугунные варианты, ГОСТ 22643-87 – пластмассовые, ГОСТ 17375-2001 – приварные и т.д.
Виды фитингов по способу присоединения
Какие бывают фитинги по способу соединения с основным трубопроводом? Употребляются в основном обжимные, с соединением на болтах, клеевые, паяные, резьбовые. Последние допускают лёгкую разборку и чистку, но не позволяют соединять между собой трубы разного диаметра. Сварные и болтовые допускают стыки труб разного (хотя и смежного) типоразмера.
Клеевые и паяные используются для работ с различными неметаллическими материалами. В этом случае фитинг выглядит, как и основная часть трубопровода: это облегчает его идентификацию и использование требуемых режимов пайки/склеивания.
При условии качественного монтажа, наибольшие нагрузки выдерживают сварные и фланцевые исполнения, наименьшие – клеевые и паяные.
Виды фитингов по способу производства
Технологический процесс изготовления зависит от материала. Чугунную продукцию производят литьём, стальные изделия (в том числе, и из нержавеющей стали) – преимущественно горячей объёмной штамповкой.
Для получения деталей из латуни используют технологии и литья, и штамповки. Наконец, пластиковые адаптеры получают горячей экструзией в обычных или разъёмных фильерах.
Классификация по материалам изготовления
Выбор материала зависит от эксплуатационных нагрузок – давления, расхода жидкости, (иногда и от её плотности), а также от уровня гидросопротивления. Ведь фитинг — это дополнительная преграда потоку, вызванная различными смежными элементами – прокладками и конструктивными особенностями самого изделия – наличием приливов, уступов, радиусов закруглений, переходными участками и т.д.
Материалы, которые рекомендуются для изготовления рассматриваемых деталей, выбираются также с учётом технологичности их производства:
- Чугун. Чаще используют чугуны с шаровидным графитом (марки ВЧ100), которые обладают достаточной прочностью и удовлетворительной пластичностью. Достаточно часто встречаются переходники из ковкого чугуна марок СЧ30 или СЧ35, а также из высокопрочного чугуна марки КЧ35-10 или КЧ 37-12. В некоторых случаях готовую продукцию для улучшения её товарного вида подвергают оцинкованию.
- Сталь. Используется преимущественно нержавеющая сталь марки 08Х18Н10, а также её зарубежные аналоги. Остальные марки используются в системах, предназначенных для прокачки коррозионно неактивных сред при повышенных температурах, которые загрязнены абразивными частицами. Здесь используют стали типа 45Х. 40ХН. 40ХНМ и им подобные.
- Латунь. При использовании технологии пластического деформирования ориентируются на марки деформируемой латуни: обычной от Л70, многокомпонентной – ЛА-77-2, ЛН 65-5. Из литейных латуней – ЛЦ40С, ЛЦ25С2 и т.п.
- Металлопласты на основе деформируемого алюминия и полиэтилена марок РЕ-Х или РЕ-RT.
- Полиэтилен низкого давления (ПНД). При невысоких эксплуатационных нагрузках используют полимеры, изготавливаемые по техническим требованиям ГОСТ 16338-85.
Фитинги для ПНД труб: виды арматуры и варианты соединений трубопроводов
В строительстве все чаще и чаще используют трубопроводы, изготовленные из ПНД. Именно поэтому возрастает спрос и на элементы арматуры. С их помощью монтаж труб превращается в легкое и быстрое…
Фитинги для металлических труб
В этом случае важно, чтобы марки металлов, из которых изготовлена труба и адаптер, не совпадали: это уменьшит опасность возникновения мостиков коррозии, снижающих срок безопасной эксплуатации изделий. Коррозионная стойкость повышается с применением деталей, имеющих хромовое покрытие.
Распространены следующие разновидности:
- Приварные муфты;
- Муфты с резьбой;
- Обжимные муфты;
- Фланцы.
Фитинги для металлопластиковых труб
Учитывая пластичность материала и его достаточные прочностные показатели, для обычных магистралей водопровода и канализации используют:
- Тройники;
- Крестовины;
- Фигурные отводы;
- Соединительные муфты (обжимные или на резьбе).
Выбор определяется рекомендуемым температурным диапазоном использования материала.
Фитинги для полипропиленовых труб
Принципы выбора – те же, что и для металлопластика. Предпочтение отдаётся материалам, которые легко и надёжно склеиваются/спаиваются.
Для рукавов высокого давления
Шланговые адаптеры для подобных систем рассчитываются на максимальное рабочее давление в системе или соединения на конце шланга. Рассматриваемые изделия изготавливаются из нержавеющей стали типа 316 методами холодной объёмной штамповки.
Типоразмеры штуцеров с резьбовой частью регламентированы ГОСТ 13955-74, а с накидной гайкой – ГОСТ 22525-77.
Капиллярной пайки
Это соединительный переходник/адаптер, торец которого оформлен в виде гнезда, В ходе припайки к концу трубы, припой течет капиллярно по кольцевому пространству между трубой снаружи и внутри, образуя плотную посадку.
Технические требования к таким изделиям оговорены в ГОСТ 32590-2013.
Латунные соединения
Используются для всех видов труб, исключая те, что выполнены из меди или её сплавов. Применение – такое же, как и у других исполнений переходников.
Резьбовые
Должны соответствовать резьбе на смежной детали: трубе, сгоне и пр. Резьба – дюймовая или метрическая, выбирается по параметрам внутреннего и наружного диаметров, количеству витков и номинальному проходу трубопровода.
Компрессионные
Представляют собой тип переходной арматуры, который используется для соединения двух труб или трубы с арматурой или клапаном. Когда гайка затянута, компрессионное кольцо вдавливается в седло, заставляя его прижиматься к трубе и к гайке. В результате обеспечивается водонепроницаемое соединение.
Клеевые
При использовании переходников такого типа соединение деталей производится жидким полимерным материалом, обладающим хорошим сцеплением с поверхностью. Такие варианты отличаются оперативностью установки и достаточно хорошей герметичностью. Используются преимущественно в быту.
Отличаются относительной быстротой монтажа. Однако могут терять герметичность при воздействии высоких температур. Удобны для обустройства автономных систем водоснабжения.

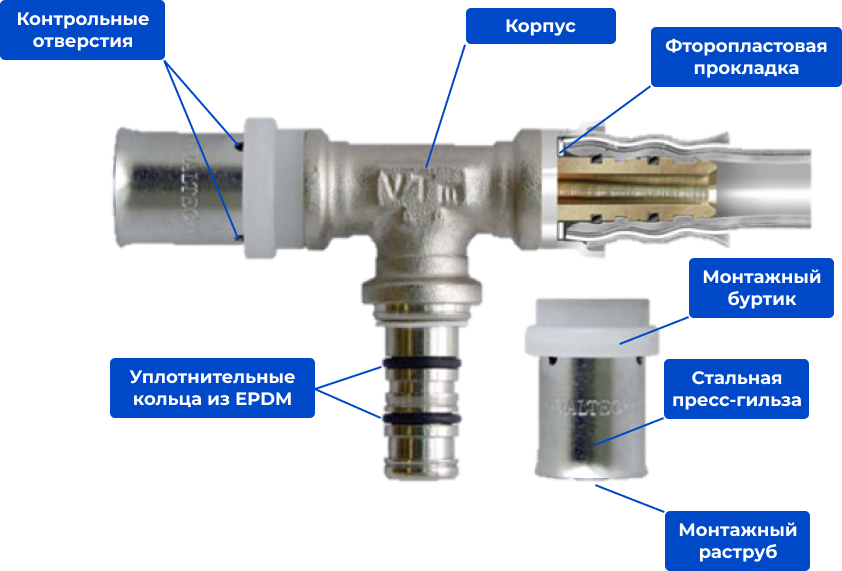

Пресс-фитинги
Используют посадку с натягом, когда соединение герметизируется силами трения. Являются основной формой крепления между двумя плотно прилегающими сопрягаемыми деталями, которая создает соединение после того, как детали плотно сдвинуты друг к другу. Необходим инструмент, который создаст нужное давление.
«Папа-папа»
Используются с целью соединения двух участков магистрали, имеющих наружную резьбу.
«Мама-мама»
Применяются для соединения участков, где выполнена внутренняя резьба. Требуют промежуточную соединительную деталь, и более трудоёмки в монтаже.
Заключение
На нашем сайте можно найти статьи о фитингах для различных типов труб и особенности их применения. От привычных обжимных пластиковых моделей, До современных пуш-фитингов, не требующих для соединения никаких инструментов. Проанализированы достоинства и ограничения для каждого из видов рассмотренных деталей,
