Наладка и регулировка систем водяного отопления

Наладка и регулировка систем водяного отопления

В статье приведён принцип работы систем водяного отопления. Рассмотрены методы регулировки систем водяного двухтрубного отопления, которые осуществляются при наладке. Выделены преимущества и недостатки приведённых методов.

Системы отопления, вентиляции и кондиционирования предназначены для создания и поддержания комфортных условий микроклимата для эффективной и плодотворной жизнедеятельности человека. Эффективная работа систем ОВиК во многом зависит от грамотно выполненного проекта, качественного монтажа и правильной эксплуатации. Отсюда также следует, что грамотный проект, качественный монтаж и правильная эксплуатация систем ОВиК возможна только при наличии соответствующих знаний и навыков у проектировщика.

Данная статья посвящена вопросу регулировки систем отопления (СО).

Система отопления предназначена для поддержания в помещении комфортной (требуемой) температуры воздуха. Также можно сказать, что работа системы отопления направлена на компенсацию теплопотерь в помещении. Достигается это возвратом в него требуемого количества тепла. Последнее генерируется источником тепла (котлом, котельной, тепловым насосом и др.) транспортируется теплоносителем (вода, воздух, пар и т.п.) по теплопроводам (трубопроводы, воздуховоды) к потребителю (отопительному прибору, тёплому полу, теплообменнику, калориферу и т.п.). В целом систему отопления можно представить следующим образом — рис. 1.

Основываясь на основной задаче системы отопления — обеспечении потребителя требуемым количеством тепла — можно говорить об эффективности работы системы отопления. Оценивать эффективность можно по температуре в помещении, температуре и давлению теплоносителя, наличию его утечек, а также по равномерности распределения тепла по объекту. При этом эффективность работы системы отопления нас интересует как при вводе в эксплуатацию, так и в ходе использования.

Системы водяного отопления с принудительной циркуляцией в обязательном порядке включают в себя следующие элементы:

• источник тепла (котёл);
• отопительный прибор;
• циркуляционный насос;
• расширительный бак;
• трубопроводы, фитинги и трубопроводную арматуру (вентили, краны, воздухоотводчики, предохранительные клапаны и т.п.);
• контрольно-измерительные приборы и система автоматизации.

Отсутствие любого из этих элементов делает систему неработоспособной — полностью или частично. Нет расширительного бака — не будет происходить компенсация температурного расширения теплоносителя, но появится статическое давление. Это, в свою очередь, приведёт к наличию течей в системе, её нестабильной работе, сбоям в автоматике, если она есть. Нет насоса — практически полностью остановится циркуляция теплоносителя, к потребителю не дойдёт нужное количество тепла, и он замёрзнет. Нет котла — нет тепла. Нет отопительного прибора — мало тепла (функцию отопительных приборов могут выполнять трубопроводы системы).

Наладка

Наладка — это подготовка к использованию. Синонимы слова наладка: настройка, отлаживание, починка, регулировка, проверка, поправление. Антонимы: разборка, поломка, авария.

Итак, система отопления заполнена и опрессована. Самое время приступить к регулировке, тепловым испытаниям и вводу её в эксплуатации. Перед регулировкой должны быть выполнены следующие работы:

• смонтирована система отопления;
• произведена проверка её соответствия проекту;
• система промыта и заполнена водой;
• произведена пусконаладка основного оборудования.

В процессе пусконаладки предстоит сделать следующее:

• включить основное оборудование;
• внимательно прислушаться и присмотреться к происходящему вокруг — посторонние шумы, вибрации, наличие утечки воды, запах гари, яркие вспышки и многое другое должны насторожить.

Может быть, пора бежать отсюда? Или необходимо открыть закрытый вентиль у насоса? А может, после нажатия кнопки «Вкл» ничего не изменилось, потому что забыли включить штекер в розетку или не открыли вентиль подачи газа на котёл?

Ситуации бывают разные и, чтобы быть готовыми ко всему, прежде всего нужно понимать и представлять устройство системы отопления, наладку которой осуществляется.

• внимательно проконтролировать показания всех имеющихся контрольноизмерительных приборов;
• настроить и отрегулировать различные контуры системы отопления;
• не забыть подписать приёмо-сдаточный акт.

В общем случае процесс наладки можно разделить на несколько этапов, каждый из которых отвечает за настройку и регулировку определённой группы узлов системы:

• наладка котельного агрегата или теплового пункта;
• гидравлическая и тепловая регулировка системы отопления.

Гидравлическая и тепловая регулировка системы отопления

Регулировка систем осуществляется для обеспечения распределения проектных расходов теплоносителя по всем циркуляционным кольцам. Теплоотдачу СО можно регулировать двумя способами: качественно и количественно (рис. 2).

Качественное регулирование — это изменение теплоотдачи за счёт изменения температуры теплоносителя t1 и t2 [°C] и, соответственно, температурного напора отопительного оборудования Δt [°C].

Качественное регулирование осуществляется в котельной, индивидуальном тепловом пункте и смесительном узле. В котельной температура теплоносителя изменяется за счёт изменения количества сжигаемого топлива или смешивания теплоносителей; в ИТП при закрытой схеме — за счёт изменения расхода греющего теплоносителя; в ИТП при открытой схеме присоединения системы отопления и в узлах смешивания — смешиванием подающего и обратного теплоносителя.

Количественное регулирование — это изменение теплоотдачи за счёт изменения расхода теплоносителя G [кг/ч].

Количественное регулирование в первую очередь направлено на гидравлическую увязку системы, то есть настройку распределения потоков между циркуляционными кольцами.

Настройка системы отопление заключается в обеспечении равномерности прогрева системы отопления и равномерности распределения теплоносителя. В практике наладки и эксплуатации систем отопления применяются оба способа одновременно.

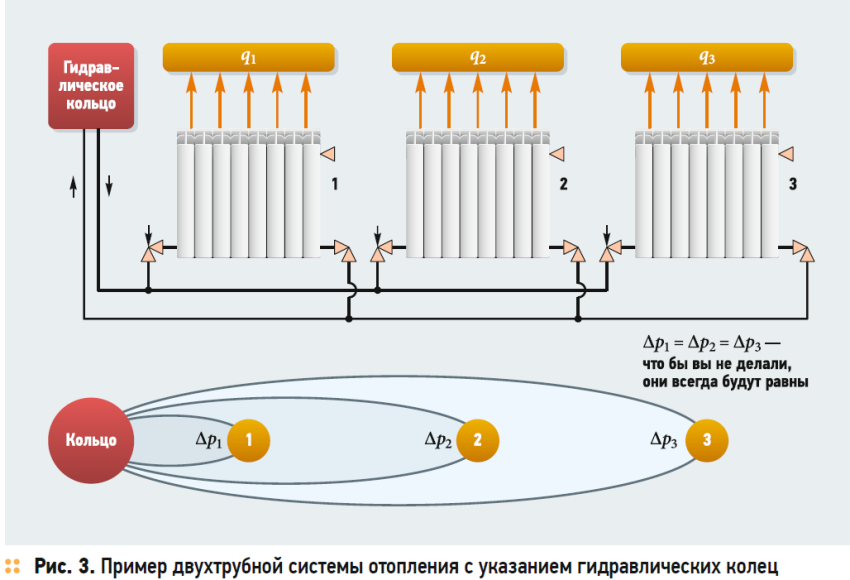

Итак, приступим к наладке небольшой двухтрубной системы отопления (рис. 3). Наша цель — обеспечить равномерное, требуемое распределение тепла.

Без регулировки системы отопления в системе наступит равновесие (то есть Δр₁ = Δр₂ = Δр₃ = р_разрег) и расход теплоносителя распределится так, как ему будет удобней и основной объём воды пойдёт по пути наименьшего сопротивления. Последнее объясняется тем, что данный путь будет пролегать через отопительный прибор №1, то есть G₁ > G₂ (G_1ф > G_1тр, G_2ф < G_2тр, G_3ф < G_3тр).

В свою очередь, это повлечёт за собой неравномерное распределение теплоотдачи, «перетоп» воздуха в помещении №1 и «недотоп» помещениях №2 и 3. Человек, находящийся в помещении №1, откроет окна, а в помещениях №2 и 3 «протянет ноги» в поисках тёплого места.

Регулировка заключается в изменениях расхода теплоносителя, а также сопротивлениях циркуляционных колец, которые мы варьируем за счёт уменьшения или увеличения площади проходного сечения в балансировочном вентиле. В нашем примере необходимо так прикрыть вентиль №1, 2 и 3, чтобы повысившееся сопротивление циркуляционного кольца Δр₁, Δр₂ и Δр₃ привело к перераспределению расходов теплоносителей G₁, G₂ и G₃.

Гидравлическая увязка потоков на практике может осуществляться несколькими методами [1–3]:

• последовательного приближения к заранее заданному расходу (также его можно назвать «метод проб и ошибок» или «метод научного тыка»);
• температурным;
• проектным;
• пропорциональным;
• компенсационным;
• компьютерным.

Стоит отметить, что при наладке целесообразно использовать комбинацию методов, учитывая при этом особенности смонтированной системы отопления.

Метод проб и ошибок

Данный метод полностью опирается на индивидуальный интуитивный опыт наладчика и заключается в закрытии и открытии регулирующих клапанов в надежде настроить систему отопления.

Результат наладки чаще всего определяется по температуре отопительных приборов — она должна быть одинаковой.

• простота и малые финансовые затраты, не требуются дополнительные технические средства;
• данным методом умеет пользоваться каждый, не требуется специальная подготовка;
• удовлетворительно настраиваются небольшие системы.

• неточность регулировки;
• трудно настраивать большие системы, требуются большие затраты времени и волевых усилий (а в случае слабой интуиции и маленького опыта — придётся изрядно побегать).

Этот метод характеризует народная мудрость: «Если не доходит через голову, то доходит через руки и ноги».

Температурный метод наладки

Метод температурной наладки аналогичен методу проб и ошибок, их даже можно назвать аналогами. Однако есть ряд «но». Данный метод опирается на закон сохранения энергии и на приборные измерения температуры теплоносителя на входе и выходе из отопительного прибора. Метод базируется на законе сохранения энергии, уравнении определения количества теплоты:

При передаче тепла Q от теплоносителя посредством отопительного прибора в помещение температура теплоносителя t₂ понижается. Изменяем расход G — регулируется теплоотдача.

Данный метод применяется в достаточно простых системах, где используются балансировочные клапана без штуцеров.

Плюсы — доступность. Использование этого метода возможно в ситуациях, когда другие методы недоступны. Такой метод применяется, когда мастер ограничен в ресурсах (приборы, современные балансировочные и автоматические клапаны, «интеллект» и т.п.).

Минусы: данный метод является неточным, особенно в ситуациях, когда разность температур теплоносителя незначительна. То есть точность метода повышается с ростом температуры наружного воздуха. К некорректным результатам также приводит завышенная площадь отопительных приборов.

Проектный (расчётный) метод

Метод предварительной настройки клапанов основан на регулировке по результатам гидравлического расчёта при проектировании систем отопления.

Собственно, в первую очередь он осуществляется в процессе проектирования. При этом проектировщик производит увязку циркуляционных колец в ходе расчёта пропускной способности и настройки регулирующих клапанов.

Преимущества: наладчику достаточно выставить необходимую настройку, проверить расход теплоносителя и, в случае необходимости, произвести корректировку данных настроек.

Недостатки: не учитываются изменения, внесённые в процессе монтажа систем отопления, а их может быть предостаточно. Монтаж — коварная штука, и очень часто «взгляды» проектировщика и монтажника расходятся по ряду объективных и необъективных причин.

Пропорциональный метод

Метод основан на закономерностях отклонения потоков в параллельных участках системы при регулировании одного из них. Из курса гидравлики известно, что контуры трубопроводов могут соединяться параллельно, последовательно и разветвлённо. Каждый участок трубопровода имеет определённую характеристику сопротивления S [Па/(кг/ч)2]. В зависимости от способа соединения различных трубопроводов эти характеристики определённым образом суммируются.

При последовательном соединении данная зависимость имеет вид: S = S₁ + S₂, G₁ = G₂. При параллельном соединении:

Потери давления на участке определяются по следующему уравнению:

Известно, что в параллельно соединённых трубопроводах будут одинаковые потери напора. Соответственно, для системы (рис. 3) получим:

Предполагается, что регулировка одного из вентилей в контуре не ведёт к пропорциональному изменению параметров в остальных клапанах контура.

Между расходами воды в контурах системы существует пропорциональная зависимость — изменение сопротивления одного из клапанов влечёт за собой перераспределение расходов с сохранением пропорции между ними (рис. 3).

Алгоритм регулировки системы отопления пропорциональным методом:

1. Определяем циркуляционные кольца.

2. Выделяем главное циркуляционное кольцо.

3. Открываем вентиль основного циркуляционного кольца (при этом немного прикрываем остальные вентили контура). Если нет уверенности в том, какое циркуляционное кольцо главное, — оставляем открытыми.

4. Определяем существующую пропорцию между стояками или пропорцию между фактическими и проектными расходами в стояках (контурах).

5. Находим стояк или контур, относительно которого будем осуществлять регулирование (обычно это контур с наименьшим соотношением G_1ф/G_1пр).

6. Затем методом последовательных приближений выставляется регулируемым вентилем расход в контуре 2 G_1ф/G_1пр = n = G_2ф/G_2пр и т.д.

7. На завершающем этапе регулируем основной вентиль, выставляя на нём соотношение G_ф/G_пр = 1, и по закону пропорциональности в остальных контурах системы установится также соотношение G_1ф/G_1пр = G_2ф/G_2пр = 1.

Этот метод регулирования применяется в больших разветвлённых системах.

Плюсы: это возможность настройки сложных разветвлённых систем; возможность быстрой корректировки при регулировании проектным методом в случае изменений смонтированных систем относительно проекта. Минусы: наличие большого количества балансировочных вентилей и, как следствие, повышенные потери давления в системе; многократные измерения расходов теплоносителя в контурах; необходимость наличия измерительных приборов и времени.

Компенсационный метод регулировки

Данный метод базируется на рассмотренных в предыдущем разделе принципах гидравлики (является усовершенствованным пропорциональным методом).

Алгоритм регулировки системы отопления компенсационным методом:

1. Необходимо наличие не менее трёх человек. Наладчик 1 будет отвечать за регулировку основного (эталонного) клапана, наладчик 2 — настраивать клапана системы и контролировать расход в них, наладчик 3 — регулируя магистральный клапан, поддержит заданный перепад давления или расход на основном клапане (компенсирует перетоки).

2. На наиболее удалённом клапане наладчиком 1 устанавливается такой перепад давления, например — 3 кПа. Остальные клапаны контура, либо в целом системы остаются открытыми.

3. Наладчик 3 прикрывает удалённые клапаны до тех пор, пока не установится соотношение G_1ф = G_1пр.

4. Наладчик 2 начинает регулировать клапан одного из второстепенных контуров и устанавливает G_2ф = G_2пр.

5. Наладчик 3 по указаниям наладчика 1 компенсирует возникшие перераспределения потоков и пока у наладчика 1 не установится G_1ф = G_1пр.

6. Наладчик 2 проверяет, установилось ли в контуре равенство G_2ф = G_2пр. Если оно не установилось, то действия пунктов 4 и 5 повторяются.

7. Наладчик 2 начинает регулировать клапан последующего второстепенного контура и устанавливает на нём расход G_3ф = G_3пр.

8. Наладчик 3 по указаниям наладчика 1 компенсирует возникшие перераспределения потоков, пока у наладчика 1 не установится G_1ф = G_1пр.

9. Далее цикл повторяется вновь и вновь, пока не настроится вся система в целом.

Преимущества метода: настройка разветвлённых систем отопления за один этап; минимизация количеств измерений. Его недостатки: настройку желательно производить втроём; необходимо два дифференциальных манометра.

Выводы

Рассмотренные методы регулировки на практике целесообразно комбинировать, оперируя теми устройствами регулировки и контроля регулируемых параметров, которые доступны, а понимание пропорциональности перераспределения расходов в регулируемых участках способно облегчить процесс наладки.

1. Пырков В.В. Гидравлическое регулирование систем отопления и охлаждения. Теория и практика. — К.: ДП «Такi справи», 2010. 304 с.
2. Пырков В.В. Особенности современных систем водяного отопления. — ДП «Такi справи», 2003. 176 с.
3. Свистунов В.М., Пушняков Н.К. Отопление, вентиляция и кондиционирование воздуха агропромышленного комплекса и жилищно-коммунального хозяйства: Учеб. для вузов. — СПб.: Политехника, 2001. 423 с.
