Фитинги для медных труб: виды, характеристики, особенности монтажа

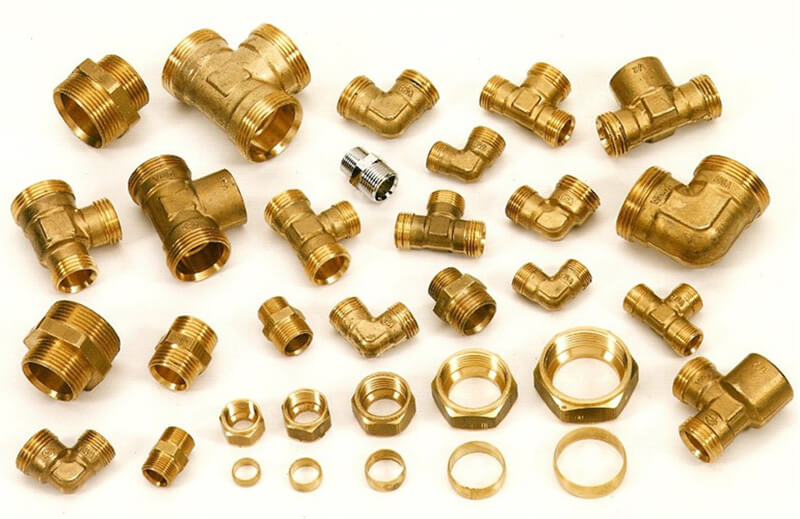

Фитинги для медных труб: виды, характеристики, особенности монтажа

Трубные изделия, изготовленные из меди, а также фитинги для соединения медных труб, позволяют создавать надежные и долговечные коммуникации, отличающиеся рядом уникальных свойств. Преимущества и качественные характеристики, которые отличают такие трубопроводы, во многом и объясняют их достаточно высокую стоимость.

Медные фитинги и трубы для водопровода

Коммуникации из медных труб и фитингов

Качественные медные трубы и фитинги, технические и эксплуатационные характеристики которых соответствуют международным стандартам ISO 9002, BS2 и DIN, сегодня выпускают как зарубежные, так и отечественные компании. Такие трубы, а также соединительные элементы для них успешно выдерживают высокое давление транспортируемых по ним сред, высокие и низкие температуры, механические воздействия, которым они могут подвергаться в процессе эксплуатации, транспортировки и хранения.

В отличие от популярных в наше время полимерных труб, медные трубные изделия не портятся от воздействия солнечных лучей, им не страшна коррозия, являющаяся настоящим бичом для изделий, изготовленных из черных металлов. По сроку службы, которым отличаются медные трубы и фитинги, с ними не сравнится ни одно подобное изделие, произведенное из другого материала. Примечательно, что медные изделия являются практически вечными, срок эксплуатации коммуникаций из них составляет не менее 100 лет.

Система отопления и водоснабжения из медных труб в частном доме

Трубные изделия, а также фитинги, изготовленные из меди, применяют для обустройства инженерных сетей различного назначения:

• систем отопления;
• кондиционирования воздуха;
• холодного и горячего водопровода;
• газовых коммуникаций.

Те из потребителей, которые принимают решение использовать трубные изделия из меди и медные фитинги, преимущественно применяют их для обустройства надежных и долговечных водопроводных сетей. Фитинги, изготовленные из меди, имеют более компактные размеры и выглядят намного аккуратнее, чем изделия, произведенные из черных металлов. Объясняется это тем, что при проектировании и изготовлении медных фитингов нет необходимости делать их стенки более толстыми, учитывая их дальнейшую коррозию, так как они ей просто не подвержены.

Монтаж своими руками медных труб в системе отопления

Существует несколько причин, объясняющих высокую популярность труб и соединительных элементов для них, изготовленных из меди:

• медь, как известно, обладает антисептическими свойствами, поэтому в водопроводах, изготовленных из этого металла, не развиваются болезнетворные микроорганизмы, а качество транспортируемой по ним воды даже улучшается;
• монтаж трубопроводов, для которых используются трубы и фитинги, изготовленные из меди, значительно проще, чем коммуникаций из черных труб;
• за счет высокой пластичности меди трубы из данного металла, когда в них замерзает вода, не лопаются, а просто деформируются; чтобы разрушить медную трубу, к ней необходимо приложить внутреннее давление, равное 200 Атм, а таких давлений в бытовых коммуникациях просто не бывает.

Элементы для соединений труб из меди

Медные фитинги, при помощи которых выполняют соединение медных труб, представлены на современном рынке в большом разнообразии размеров и их конструктивного исполнения. Наиболее известными типами таких соединительных элементов являются:

• резьбовые фитинги для медных труб;
• самофиксирующиеся соединительные элементы;
• фитинги компрессионного или обжимного типа;
• так называемые, пресс-фитинги;
• соединительные фитинги капиллярного типа.

Из всех перечисленных типов соединительных элементов в наше время реже всего применяются пресс-фитинги для медных труб, что объясняется следующими причинами: для их монтажа необходимо использование сложного и дорогостоящего оборудования: специальных прессов. Конструкция пресс-фитингов изначально разрабатывалась для того, чтобы соединять с их помощью пластиковые и металлопластиковые трубы, поэтому их использование для монтажа медных изделий не всегда целесообразно.

Клещи для пресс-фитингов

Чтобы трубопровод, при обустройстве которого используются медные детали, служил как можно дольше и отличался высокой надежностью, желательно при его монтаже применять элементы из однородных материалов. Выполнять соединение медных труб фитингами, которые изготовлены из другого сырья, следует только в редких исключениях.

Если же избежать использования фитингов из разнородных материалов при монтаже трубопроводов не удается, то выполнять такой процесс нужно, придерживаясь следующих несложных правил:

• медные трубы в коммуникациях, для создания которых используются элементы из разных материалов, всегда устанавливаются после изделий из черных металлов: по ходу движения жидкости;
• медные части трубопроводов нельзя соединять с фитингами из оцинкованной и нелегированной стали, несоблюдение этого требования приведет к тому, что в таких системах будут действовать электрохимические реакции, которые значительно ускорят процесс коррозии стальных деталей;
• медные элементы трубных конструкций допускается соединять с деталями из кислотоупорных сталей, но если есть такая возможность, то лучше заменить подобные детали фитингами, выполненными из поливинилхлорида.

Резьбовые фитинговые элементы

Фитинги из меди, относящиеся к категории соединительных элементов резьбовой группы, рекомендуется использовать в том случае, если создаваемую инженерную коммуникацию планируется периодически разбирать, чтобы выполнять ее техническое обслуживание. Осуществлять такие технологические операции, как разборка и сборка трубопровода, позволяет наличие наружной и внутренней резьбы на его конструктивных элементах.

Фитинги, соединяемые с медными трубами при помощи резьбы, значительно уступают капиллярным и компрессионным изделиям по уровню своей надежности. По этой причине подобные соединительные элементы необходимо регулярно проверять и при необходимости заменять их новыми. Кроме этого, использовать такие фитинги лучше всего в тех местах трубопровода, к которым обеспечен легкий доступ.

Резьбовые соединители медных труб

Существует несколько наиболее распространенных типов резьбовых фитингов для соединения медных труб, к которым относятся:

• муфты — это фитинги, с помощью которых можно соединять трубы, изготовленные из разных материалов, а также создавать прямолинейные участки трубопроводов, формируемые из отрезков одинакового или разного диаметра;
• уголки — к ним относятся фитинги, при помощи которых можно изменять направление движения трубопровода на 45 или 90 градусов;
• штуцеры — фитинги, позволяющие отводить транспортируемую среду из основного трубопровода;
  крестовины, тройники, которые также называют коллекторами — это фитинги, при помощи которых создают ответвления от основного трубопровода, сохраняя при этом его основное направление;
• фитинги, с использованием которых выполняется перекрытие конца медного трубопровода; в качестве них могут использоваться специальные заглушки или колпаки.

Выполняя монтаж нового медного трубопровода, специалисты чаще всего используют соединительные элементы обжимного типа, а при ремонте или модернизации таких коммуникаций применяют фитинги резьбового типа.

Соединительные элементы компрессионного и самофиксирующегося типа

Фитинги для соединения медных труб, относящиеся к категории компрессионных или самофиксирующихся, также называют цанговыми или обжимными. Такие соединительные элементы являются хорошей альтернативой фитингам, которые соединяются с медными деталями при помощи пайки. Фитинг цангового типа — это элемент, конструкция которого состоит из уплотнительных колец и прокладок, а также обжимного кольца, при затяжке способствующего достижению герметичности создаваемого соединения. Материалом для изготовления компрессионных или цанговых фитингов может быть не только медь, но также латунь или металлопластик.

Латунный цанговый фитинг с наружной резьбой

Цанговые соединительные элементы обжимного типа являются оптимальным вариантом для систем отопления и водопроводов, для монтажа которых используются медные трубы разного диаметра или трубные изделия, изготовленные из различных материалов. В последнее время все большую популярность приобретают самофиксирующиеся фитинги, которые отличают более предпочтительные эксплуатационные характеристики.

Самофиксирующиеся фитинги по оперативности выполнения соединения и по его надежности могут вполне заменить пайку. Конструкция таких фитингов включает в себя целый набор колец, одно из которых оснащено специальными зубцами. Принцип действия подобных соединительных элементов основан на том, что при воздействии на кольцо с зубцами при помощи специального монтажного ключа оно фиксируется в соседнем элементе, создавая тем самым надежное и прочное соединение отрезков медных труб. В отличие от пайки, демонтировать соединение, полученное при помощи такого фитинга, так же просто, как и получить его, для этого используется тот же самый монтажный ключ.

Следует иметь в виду, что фитинги компрессионного типа всегда изготавливаются из меди, при этом их можно использовать для соединения элементов, произведенных из черного металла и полимерных материалов.

Капиллярная методика соединения медных труб

Пайку медных труб, которую по праву считают самым надежным и прочным методом соединения медных деталей, выполняют, опираясь на принципы капиллярной технологии. В соответствии с данным эффектом, который основан на законах физики, жидкость может подниматься по капилляру, преодолевая силу тяжести, если между нижней и верхней точкой ее подъема имеется определенная дистанция.

Фитинги под пайку

Данный физический эффект позволяет паять медные трубы таким образом, чтобы расплавленный газовой горелкой припой равномерно распределялся по всей области создаваемого соединения. Для того чтобы эффективно выполнять такую пайку, можно располагать трубы в любом пространственном положении, главное, чтобы расплавленный припой подавался с нижней части формируемого соединения.

Более подробно процесс выполнения капиллярной пайки выглядит следующим образом:

• используя газовую горелку, место будущего соединения тщательно прогревают;
• в зазор между торцами соединяемых труб или между трубой и используемым фитингом подается расплавленный припой, который его полностью заполняет за счет капиллярного эффекта;
• полученному соединению дают полностью остыть;
• после полного остывания сформированного соединения его элементы тщательно зачищают, используя специальный чистящий состав.

При помощи пайки, основанной на капиллярном эффекте, соединяют элементы трубопроводов не только из меди, но и из черных металлов. В том случае, если в качестве соединительного элемента для медных труб используется стальной фитинг, то на место будущего соединения наносится слой специального флюса. В качестве припоя при выполнении пайки по капиллярной технологии применяется очень токая проволока, которая может быть изготовлена из олова, меди, а в отдельных случаях даже из серебра.

Соединение элементов медных трубопроводов при помощи фитингов цангового типа выполняют без предварительной подготовки мест соединения. А вот для того, чтобы качественно выполнить пайку таких труб и фитингов, необходимо не только тщательно очистить место будущего соединения от грязи и пыли, но и обезжирить его.

Процесс вальцовки труб из меди

При обустройстве систем отопления и водопровода, детали которых изготавливаются из меди, часто выполняется такая технологическая операций как развальцовка или разборотовка медных труб. При помощи этой операции, для выполнения которой можно использовать различный инструмент, изменяются геометрические параметры концов соединяемых труб без изменения эксплуатационных характеристики изделия.

Развальцованные медные трубы

Простейшим инструментом, при помощи которого можно выполнить такую операцию, является стержень с коническим наконечником, который вставляют в конец медной трубы и проворачивают его в нем до тех пор, пока он не приобретет желаемую геометрическую форму. Это приспособление хоть и является достаточно простым в использовании, не позволяет выполнять развальцовку качественно, обеспечивая равномерное давление на стенки.

Более эффективным приспособлением для выполнения развальцовки является устройство, которое состоит из струбцины, оказывающей давление на рабочий конус, а также подставки с несколькими отверстиями или одним универсальным, в которые вставляются медные трубы различного диаметра. Для монтажа систем отопления или водопровода, состоящих из медных элементов, домашними мастерами чаще всего используются именно такие устройства.

Специалистами, которые профессионально занимаются монтажом коммуникационных систем, состоящих из медных элементов, используются приспособления для выполнения развальцовки, в конструкции которых имеется эксцентрик и предохранительная трещотка. Концы труб, на которые предварительно надеваются гайки, равномерно раскатываются на таком приспособлении по их внутренней поверхности, для чего и применяется эксцентрик.

Набор для развальцовки медных труб

Трещотка, ограничивающая усилие, которым воздействуют на конец трубы, необходима в таком приспособлении для того, чтобы стенки не продавливались при чрезмерном давлении на них. Большим преимуществом использования подобного профессионального приспособления является то, что при его применении на внутренней поверхности не образуются мелкие бороздки и вмятины. Именно такие бороздки и вмятины, возникающие при использовании более примитивных приспособлений, являются наиболее вероятными источниками возникновения протечек, которые в итоге значительно снижают срок эксплуатации трубопровода.

Выполнение развальцовки с применением профессионального приспособления позволяет максимально оперативно и качественно создавать надежные и долговечные соединения, прикладывая при этом минимум физических усилий.
