Что такое американка в сантехнике: виды фитингов, резьб и труб
Устройство, применяемое для объединения отдельных элементов трубопроводов в единую схему, состоящее из накидной гайки и резьбовых втулок, в среде сантехников называют фитинг американка. Применяется в водопроводе, системах отопления, технологических трубопроводах. В конструкции используются несколько вариантов присоединения, изготавливаются металлическими и пластиковыми.
Как выглядит соединение, причина такого названия

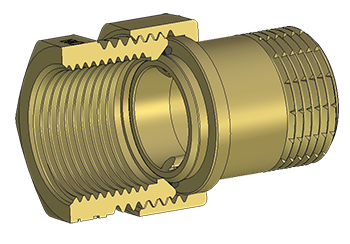

Чтобы представить, что это такое фитинг американка, разберемся в его конструкции. Это разборное соединение, включает накидную гайку и два штуцера с резьбой. Главным элементом является гайка, которая вращается при соединении элементов трубопровода, остальные детали неподвижны. Наворачивая гайку на штуцер, получаем плотное прилегание стыков. Наличие резиновой прокладки обеспечивает герметичность.
Название фитинга исходит от страны, где впервые он разработан, то есть Америки. Сантехническая продукция США отличалась от европейской, чтобы внедрить в Европе, придуманы универсальные элементы. Американка для труб используется сантехниками России.
Преимущества и недостатки соединения
- Герметичный прочный стык.
- Быстрая сборка и разборка.
- Стыковка элементов из разных материалов.
- Большой ассортимент изделий.
- Длительная эксплуатация.
Соединение трубное американка практически не имеет недостатков. К оным относят дороговизну изделий, но гарантия качества исключает значимость этого недостатка.
Использование американки
В сантехнике фитинг имеет следующее применение:
- соединение участков трубопроводов подачи воды, в отопительных системах;
- присоединения шаровых кранов, вентилей, смесителей, бытовых приборов;
- в местах разветвления или поворота водопровода.
Допускается стык элементов из различных материалов. При этом по трубам пропускают химически неагрессивные жидкости.
Американки для стальных труб используется для двухстороннего присоединения отопленных батарей. В них легко регулировать подачу теплоносителя и температуру батареи или убрать ее при поломке.
Виды фитингов
Фитинги американка выпускаются различных конструкций – угловой формы, муфты и переходники, краны. Каждый вид заслуживает подробного описания.
Угловые элементы
Необходимы для поворота трубопровода на определенный угол. Изделия имеют угол изгиба 45, 60, 90, 135 градусов.
Установка углового фитинга исключает необходимость приваривания дополнительных переходников.
Муфта
Американка в соединении труб устанавливается как муфта.
Включает накидную гайку и штуцер с резьбой, необходима на прямых участках трубопровода.
Соединяет стальные элементы, из цветных металлов, пластмасс.
Кран американка
Шаровой кран, присоединяемый к трубе гайкой с бортиком. Применяется для присоединения радиаторов отопления. С помощью крана можно отключить воду при монтаже и демонтаже, регулировать температуру батареи, увеличивая или уменьшая поток теплоносителя.
Кран оснащен ручками двух видов – «бабочка» или рычаг. В труднодоступных местах устанавливают кран-бабочку. Изделия малого сечения для поворота ручки не требуют большого усилия.
В габаритных устройствах с большим условным проходом в качестве ручки используют рычаг.
Кроме выше описанных изделий американка в сантехнике представлена переходными муфтами на участках с трубами разного диаметра, тройниками и крестовинами для ответвлений боковых магистралей.
Виды резьбовых соединений и варианты стыковки с трубой
Штуцеры американки оснащены резьбой внутренней или наружной. Способ нанесения резьбы определяют по маркировке.
| № | Обозначение | Характеристика |
| 1 | ВР/ВР | Два штуцера с внутренней резьбой. |
| 2 | ВР/НР | Один штуцер имеет внутреннюю резьбу, второй – наружную. |
| 3 | ВР/С | Один элемент с внутренней резьбой, второй требуется приваривать. |
| 4 | НР/НР | Оба элемента с наружной резьбой. |
| 5 | НР/С | Один штуцер с наружной резьбой, второй под сварку. |
| 6 | Угловая ВР/ВР | Угол 90 0, оба штуцера с внутренней резьбой. |
| 7 | Угловая ВР/НР | Угол 90 0. Один штуцер с внутренней резьбой, второй – с наружной. |
| 8 | Угловая ВР/С | Угол 90 0. Один элемент с внутренней резьбой, второй под сварку. |
| 9 | Угловая НР/С | Угол 90 0. Один штуцер с внешней резьбой, второй под сварку. |
Рассмотрим варианты присоединения американки к водопроводу.
Конусные и плоские
Конусную американку считают надежным и долго служащим элементом. Место стыка конической формы получается герметичным без наличия прокладки. Для таких фитингов наибольшая температура эксплуатации +120 0С, используются в системах отопления и горячей воды.
Плоская конструкция состоит из накидной гайки с бортиком. Здесь обязательно наличие плоской прокладки для исключения протечек жидкости. Прокладка со временем усыхает и деформируется, ее необходимо менять, для чего трубопроводы прокладывают открытым способом.
С резьбовым штуцером
На штуцеры с наружной резьбой накручивается гайка, имеющая внутреннюю резьбовую нарезку. Уплотнительный материал располагают на поверхности штуцера. Этот вариант удобен при близком расположении труб к строительным конструкциям. Для затягивания гайки выбирают инструменты, фиксирующие прилагаемые усилия.
Внутренняя резьба
Американка с внутренней резьбой устанавливается между двумя элементами трубопровода. Труба должна иметь не менее 7 нитей резьбы снаружи, на нее наматывают уплотнительный материал из ФУМ-ленты или льняную нить. На соединяемые части труб накручивают фитинги и зажимают гайкой.
Из какого материала изготавливают сантехнику американка
Материалом служит нержавеющая сталь, металл с цинковым покрытием, цветные металла и сплавы – латунь, медь, пластик.
Черная сталь не подходит для трубопроводной арматуры из-за подверженности коррозии. Фитинги из нержавеющей стали прочные, химически стойкие, имеют красивый внешний вид и долгий срок эксплуатации, уменьшает их популярность высокая стоимость. Этот вид американок используется для металлических труб.
Оцинкованные фитинги – бюджетный вариант с низкой ценой. У них короткий срок службы, быстро теряют форму и подвергаются ржавчине.
Изделия из латуни химически стойкие, устойчивы к нагреву. Эксплуатационные качества не теряются длительный срок. Со временем их поверхность тускнеет, чтобы это исключить используют хромирование и напыление порошковой краски.
Для медных труб американка изготавливается из меди. Производятся в малом количестве, поскольку материал дорогой, редко используемый, требует постоянного ухода для сохранения внешнего облика.
Фитинги для полиэтиленовых труб: муфты, переходы, фланцы и другие фасонные части
Фитинги для полиэтиленовых труб устанавливают в магистралях, работающих как под давлением, так и без него, предназначенных для подвода воды, газа, для дренажа или канализации. Данная трубопроводная…
Американка из полипропилена имеет металлические резьбовые втулки, вплавленные в основную полимерную конструкцию. Без стальных вставок фитинг недостаточно прочный и не устойчив к нагреву.
Стоимость фитингов
Стоимость сантехники американка зависит от производителя, размера, материала. Рассмотрим актуальные цены на продукцию.
| Наименование изделия | Цена, руб. |
| Угловая штуцер/гайка 1/2х3/4″, латунь, изготовитель Terminus. | 721 |
| Угловая штуцер/гайка 1/2х1/2″, латунь, изготовитель Terminus. | 390 |
| Угловая 741SCH0504 3/4х1/2″ ВН-НР, латунь, изготовитель Luxon | 790 |
| Прямая 1/2″ ВН-НР, латунь, изготовитель Royal Thermo. | 190 |
| Прямая гайка/гайка 1х3/4″, латунь, изготовитель Terminus 0139 | 550 |
| Прямая 0044 1 1/2″ ВН, с уплотнением, латунь, изготовитель Stout SFT | 1080 |
В таблице представлены некоторые часто применяемые модели фитинга американка. Более актуальную информацию получают на сайтах производителей и продавцов сантехники.
Монтажные ключи
Для установки американки необходимы особые ключи. Приведем их перечень:
- разводной, накидной, рожковый;
- внутренний шестигранный или с 12 и 34 гранями;
- распорный, круглый.
Для нарезки резьбы американки на соединяемых металлических трубах может понадобиться плашка.
Применение инструмента, не предназначенного для фитингов данной конструкции, приведет к их поломке или деформации.
Правила установки
Материал труб определяет способы их стыковки.
Соединение металлических элементов
Металлические трубопроводы предназначены для прохода жидкостей высокой температуры и давления. Для стыка подходят металлические фитинги с резьбой. На каждом отрезке трубы нарезают резьбу в количестве 7 витков, в трубу вкручивают втулки американки, зажимают накидной гайкой.
Размеры американок для стальных труб обозначают в дюймах, актуальные значения для домашнего водопровода: 1/4”, 3/8”, 1/2”, 3/4”, 1”, 1 1/4”, 1 1/2”, 2.
Стыковка пластика
При пайке полипропиленовых труб к их концам припаивают пластиковые переходники, в которые запрессованы стальные втулки с резьбой. Далее узел закрепляется гайкой-американкой.
Что такое американка в сантехнике, это соединение трубопроводов, которое является надежным и простым в выполнении. Допустимость неоднократной сборки помогает без затруднения ремонтировать поврежденный участок водопровода или отопления, сменить протекающую батарею, вентиль.
Разнообразие типов и размеров фитингов позволяет собрать схему нужной конфигурации.
