Черенки для садового инвентаря размеры и особенности крепления

Черенки для садового инвентаря размеры и особенности крепления

Лучшие инструменты для дома по приемлемой цене (ссылка)

Черенок для лопаты каким он должен быть

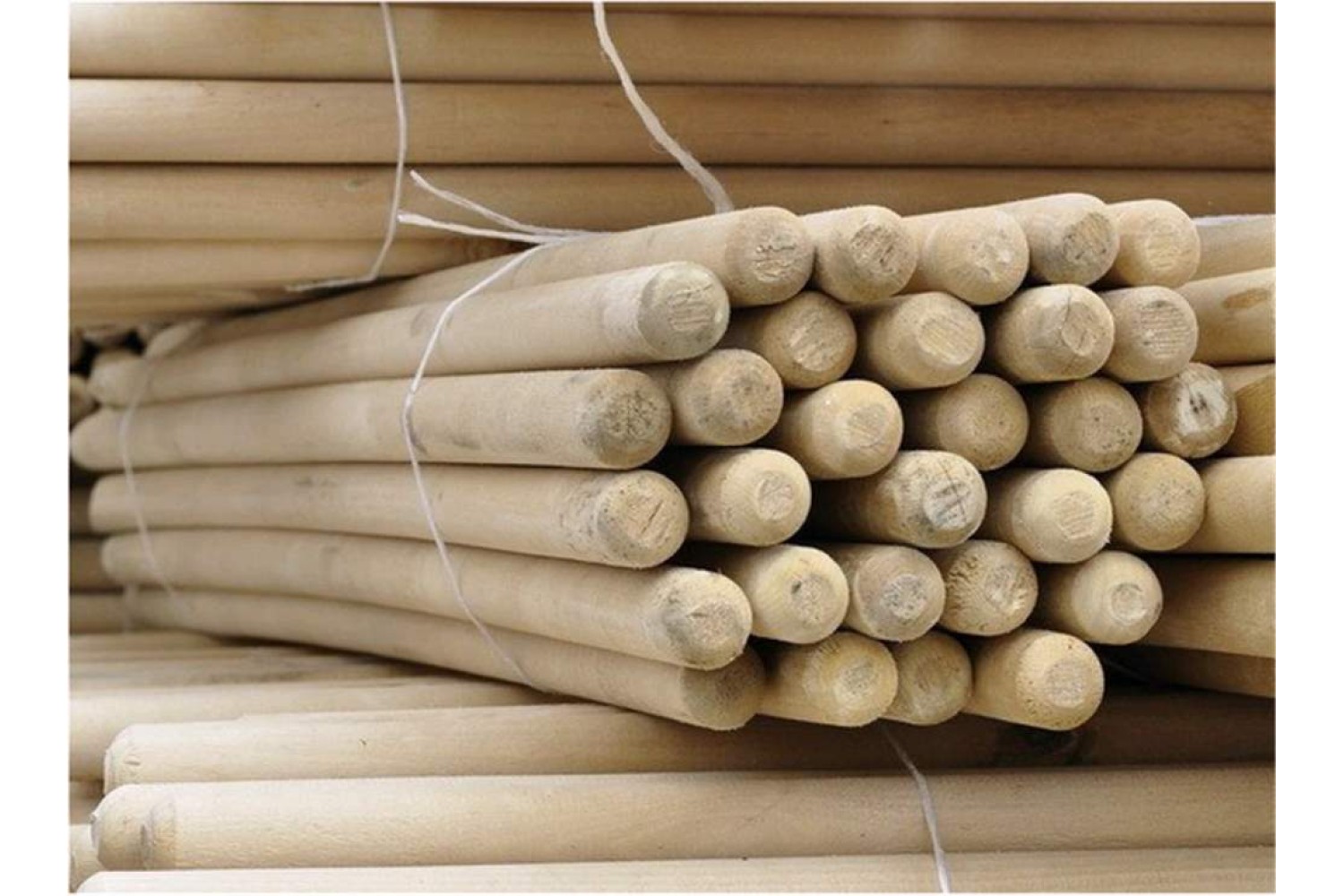

Черенки из дерева пользуются неизменным спросом, поскольку стоят недорого, экологически чистые, легкие, удобные, приятные на ощупь, теплые, могут иметь любую форму.

Дерево — природный материал, с множеством достоинств.

Оно очень прочное, но при этом легкое, хорошо обрабатывается, экологически безопасно, доступно, деревянная поверхность всегда остается теплой, даже в мороз.

Например, на сайте Бигам (ссылка) черенок для лопаты стоит всего 200 рублей, а черенок для грабель 70 рублей. (Цена актуальна на май 2022, текущею цену можно узнать на сайте)

Деревянные черенки для лопат, граблей, тяпок, мотыг и другого инструмента можно приобрести в магазине или у производителя. Производители черенков должны соблюдать ряд требований, чтобы товар был качественным и конкурентоспособным.

Черенки для инструмента следует изготавливать из древесины твердолиственных пород, без сучков и гнили, трещин и сколов. Древесина хвойных пород не подходит для массового производства черенков, поскольку содержит большое количество смолы и у нее ниже плотность, чем у древесина твердолиственных пород.

Деревянные черенки для инструмента могут быть разного сорта, что зависит от выбора сырья для их производства. Высший сорт изделий подразумевает черенки без сучков, гнили, сколов и трещин.

На черенках более низкого сорта допускается наличие сучков в количестве, не превышающем установленных норм, с условием, что это не скажется на прочности изделия. Поверхность деревянных черенков должна быть гладкой, не повреждать кожу рук и не оставлять заноз.

Некоторые производители предлагают черенки, покрытые лаком или ламинированные черенки, что помогает сделать поверхность древесины более гладкой и защитить ее от влаги, биологических повреждений, гниения.

Деревянные черенки могут быть разных размеров и диаметра, но существуют типовые размеры, соответствующие стандартам черенков для каждого вида инструмента, которые подходят для лопат определенного типа, граблей, метел.

Типовые размеры черенков рассчитаны в зависимости от нагрузок и того, чтобы с ними было удобно работать: диаметр черенка для лопаты 40 мм, для тяпки и мотыги – 30 мм, для граблей – 25 мм, для веников и метел – 20 мм.

Длина черенков может варьироваться от 900 мм до 1300 мм. В зависимости от роста человека, можно выбирать инструмент с черенками разной длины.

Для производства черенков из дерева используют специальные станки, которые выполняют разные виды операций, это могут быть палочные круглошлифовальные станки, круглопалочные станки, круглошлифовальные станки, фрезерные станки, токарные станки.

Фрезерный станок для заострения черенков выполняет операции по скруглению одного конца черенка и заострению другого конца. Для больших партий черенков придание конической формы не требуется. Механизация процесса производства черенков для ручного инструмента позволяет повысить скорость работы и выпускать большие партии товара, соответствующего стандартам.

1 Черенок для лопаты огрехи массового производства

Деревообрабатывающие предприятия, как правило, никогда не расскажут вам о том, что в погоне за прибылью и количеством постоянно вынуждены нарушать необходимые этапы технологии для производства деревянных изделий как минимум по нескольким пунктам:

1. Вместо сплошного массива дерева черенки для лопат стали делать из отходов.
2. Транспортировочная влажность – это максимальная степень просушки, которая абсолютно не приемлема в работе по производству качественного и долговечного садового инвентаря. Результат – усыхая, черенок от лопаты покрывается трещинами, диаметр уменьшается, и держатели разбалтываются.
3. Заточка рабочего конца делается на среднеарифметический диаметр «любой лопаты». Результат – неплотная посадка лопаты на черенок.
4. Любой «декор», нанесенный на черенок от лопаты: краска, шпаклевка, термопленка и т.д. призваны не продлить срок рабочей годности изделия, а лишь замаскировать огрехи производства, повысить конечную стоимость или скрыть изначальный материал из которого был изготовлен черенок от лопаты.

Разные виды черенков: деревянный, пластиковые, металлические

1.1 Из какого дерева лучше делать черенки?

Среди традиционных сортов древесины, безусловно, для производства каждой вещи есть свои фавориты. Массовое производство, как правило, использует для изготовления черенков березу или отходы сосны. Чем хороши разные породы деревьев и в чем их минусы – разберем ниже:

1. Сосна – древесина мягкая, легко обрабатывается. Но, смолистая и недолговечная. Среди дополнительных минусов: поверхность из сосны плохо впитывает влагу (пот с ладоней), поэтому скользит. Плюс, при малейшем усилении нагрузки, он просто треснет или сломается. Поэтому, если вы все же решите использовать для черенка сосновую древесину, то склеивайте между собой три планки. Это значительно повысит прочность будущего изделия.
2. Береза – легкая и достаточно прочная порода, мягкая для обработки, но по сравнению с сосной, в конечном итоге прослужит гораздо дольше.
3. Бук – легкий и прочный, как береза, но, что называется, с подвохом. Древесина практически не содержит смолы. Поэтому, готовое изделие нужно будет дополнительно обработать, чтобы не разбухало от избытка влажности.
4. Тополь – легко поддается обработке, но совсем не устойчив к гниению и вмятинам при сильных ударах. По качеству древесина похожа на липу. Но, лучше тополь использовать для спичек или декораций (мореный/вымоченный в воде), а не для рабочих инструментов.
5. Дуб – черенок, сделанный из этой древесины можно называть вечным. Древесина очень трудно поддается обработке, но со временем, правильно высушенная и подогнанная под держак, она, подобно лиственнице – почти каменеет.

Чертеж черенка для лопаты

Размер

Черенок должен быть под размер. Это одно из главнейших правил. Считается, что идеальный размер черенка подразумевать должен правильную высоту:

В первую очередь надо обратить внимание на плечо работника. Ориентировочно для нашего человека высота черенка должна варьироваться в пределах 140-180 см

Если рост выше или ниже, то соответственно нужно менять длину черенка;
Если черенок готовится под лопату совковую, то можно сделать его и покороче. Дело в том, что загребать различные сыпучие предметы или другие вещи длинной лопатой крайне неудобно, а вот короткой, напротив, легче. Это касается также и вил. Если ими вы собираетесь переносить тюки сена, то лучше будет насадить их на короткий черенок, а вот грузить тюки на лафет надо уже длинными вилами;
Если лопата саперная, то естественно, показатель длины рукоятки должен уменьшиться до крайних значений. Как правило, это 70-80 см, возможно даже меньше.

Древесина

Береза — лучший черенок

Второе правило хорошего черенка – качество материала. Нужно знать, какие породы дерева лучше всего подходят для этого. При этом изделие получит не только соответствующую прочность, но и внешний вид будет на уровне. Давайте рассмотрим самые популярные разновидности древесины, используемой для изготовления черенков:

1. Сосна считается самым простым материалом, обилие которого на рынке порой удивляет. С другой стороны, оно и понятно, ведь сосна считается материалом мягким, что существенно облегчает процесс изготовления: материал быстро и эффективно обрабатывается, шлифуется и красиво смотрится. Только вот у сосны есть один недостаток, бросающий огромную тень на все преимущества этой древесины, как ложка дегтя в бочке меда – надежность. Изделия из сосны не подойдут для лопат и вил, так как долго не продержатся. Со временем материал слабеет, черенок ломается при первом же серьезном усилии.
2. Береза крепка, дешева и ее несложно достать у нас в стране. Кроме того, при высокой прочности, береза невероятно легка, что для инструмента является основополагающим фактором. Береза выдерживает солидные нагрузки длительное время, не ломается даже при неправильном перекапывании тяжелой почвы. Обработка древесины также не вызывает сложности: береза легко стругается и волокна снимаются равномерно. Правда, шлифуются березовые изделия гораздо дольше, но зато качество черенков намного выше сосновых.
3. Ясень и дуб – лучшие сорта древесины. Только вот ясень слишком дорогой, а дуб – тяжелый.

Недостатками также обладают бук и лиственница, так как они имеют высокую плотность. Если вам нужен качественный черенок, обращайтесь к лучшему производителю качественных черенков из березы на Дальнем Востоке. У нас действуют акции, успейте ими воспользоваться!

Как сделать лопату

Сложность работы обычной штыковой лопатой на твердом и непослушном грунте заключается в том, что штык врезается в землю только по одной плоскости.

Советы по выбору

Дефекты рукояти могут стать серьезным препятствием к нормальному использованию лопаты. Не стоит спешить и приобретать первый попавшийся экземпляр. Чтобы подобрать нужный вариант рукоятки, следует знать характеристику своей штыковой лопаты. Инструменты отличаются по размеру и толщине полотна, подразделяясь на 3 категории: П, В, У. Правильный черенок подбирается, в соответствии с этими данными.

Продуктивность и удобство работы зависят от длины рукояти. Обычно длина ручки выбирается, в зависимости от роста человека. Черенок должен на 10 см не доставать до плеча или локтевого сгиба.

Обратите внимание! Для рукояти предпочтительна твердая древесина лиственных пород: береза, ольха, ясень. На дереве должны отсутствовать червоточины, зазубрины, сучки и трещины, если это высший сорт

Самодельный черенок

Изготовление самодельного черенка для лопаты под силу даже начинающему мастеру. Если приложить небольшое усилие, то технические качества самоделки не будут уступать характеристикам заводского изготовителя. Необходимые материалы и инструменты:

• доска, горбыль или ветка;
• циркулярная пила;
• электрорубанок;
• ручной рубанок;
• отвертка;
• саморез.

Черенок для лопаты – изготовление начинается с выбора материала. От качества древесины зависит прочность изделия, а также его внешний вид. Наиболее популярной и доступной является березовая древесина. Можно приобрести недорогую заготовку или поискать материал на лесопильне. Желательно найти дерево без изъянов (сучков, изгибов, кривых волокон).

Важно! Ветка для будущей рукоятки должна быть в 2 раза толще нужного диаметра. Длину черенка подбирают с учетом того, что около 10 см будет посажено в ковш лопаты

Лучше изготавливать рукоятку чуть длиннее и затем подпилить, чем сделать слишком короткий черенок.

Ветку или доску просушивают на солнце в течение 15-20 дней. После просушки диаметр ветки становится меньше. При использовании специальной заготовки этот шаг можно пропустить.

1. Высушенную ветку обрабатывают рубанком, доводя до нужного диаметра. После этого черенок шлифуют наждачной бумагой. Если в качестве материала используется доска, то ее обрабатывают циркулярной пилой и электрорубанком, пока не получится прямоугольная рейка с сечением 3Х4.
2. Нужно определиться с формой будущей рукояти. Большинство готовых ручек для лопат имеет округлую форму. Для создания круглого черенка нужно воспользоваться ручным рубанком, чтобы сгладить углы заготовки. Но прямоугольная рукоять имеет преимущество – она не будет скользить и выкручиваться из рук.
3. Конец рукоятки нужно постепенно заострить, постоянно примеряя его к штыку, чтобы не снять слишком много древесины.
4. Заострение бруска продолжают до тех пор, пока он не начнет входить в штык на половину канавки. При обработке конца черенка следует учитывать изгиб и неровности канавки.
5. Заостренный конец рукояти скашивают по направлению к полотну лопаты, чтобы она беспрепятственно входила в почву.
6. Правильно заточенная рукоять легко войдет в лопату на 2/3. Дальнейшему ее продвижению до конца канавки нужно помочь. Перевернутую вверх совком лопату ударяют о жесткую поверхность, чтобы насадить черенок в лопату до упора.
7. Для надежности его фиксируют в канавке с помощью самореза или гвоздя. Можно в качестве уплотнителя использовать эпоксидную смолу. Заостренный конец по окружности обмазывают эпоксидной смолой, насаживают на лопату, снова заливают смолой, затем усаживают черенок на нужную глубину. Смоле нужно дать просохнуть в течение суток.
8. Неровности на рукояти зачищаются наждачкой. Для защиты древесины нужно покрыть ее водостойким лаком. К заднему концу черенка можно приделать рукоятку для удобства.

Ручка для лопаты готова.

Обратите внимание! Защита деревянной ручки с помощью лака или краски помогает уберечь ее от сырости и повреждений. Однако появляется повышенное скольжение черенка во влажных ладонях, что приводит к образованию мозолей и водянок

Опытные мастера рекомендуют не делать покрытие лаком. Лучше наносить пропитку и обрабатывать поверхность наждаком. Последовательная шлифовка крупными и мелкими фракциями позволяет отполировать древесину и придать ей прочность.

Черенок для лопаты деталь, достайная внимания

При помощи болгарки, по линиям разметки, отрезаем необходимые заготовки. Узкие концы заготовок затачиваем под конус.

ПРОФИЛЬ КРЕПЛЕНИЯ ЗУБЬЕВ

На квадратной металлической трубе ГОСТ 8639-82 делаем восемь сквозных пропилов: по ширине — равной ширине зуба; по глубине — до стенки трубы.

Интервал между пропилами должен быть одинаковым как показано на рисунке.

Можно сделать с прямыми углами, но для «глаза» приятней, если углы аккуратно согнуты.

Согнуть углы можно при помощи трубогиба для профильной трубы.

1. Соберем нижнюю часть инструмента.

При помощи сварочного аппарата скрепляем заготовленные детали между собой.

ЧЕРЕНОК ДЛЯ РУЧКИ

Изготовим по аналогии с упором

УПОР ДЛЯ ЧЕРЕНКА

Изготовим ее из двух частей (материал может быть любой).

Части скрепим между собой.

2. Соберем верхнюю часть чуда лопаты.

При помощи сварочного аппарата, скрепляем нижнюю часть инструмента и заготовленные детали верхней части между собой.

Как сделать чудо лопату своими руками по предложенным чертежам, мы подробно рассмотрели в предложенном материале.

Да, по окончании работ необходимо обработать сварные швы абразивным кругом и защитить изделие от коррозии при помощи лакокрасочного покрытия.

Изобретение относится к конструкции рукоятки для черенков лопат. Рукоятка для черенка лопаты крепится на черенке в удобном для работы месте. Крепление рукоятки на черенке осуществляется разрезной втулкой, правая и левая стороны которой переходят в основание разрезной конусной стойки, переходящей затем в ручку, состоящую из правой и левой частей, с помощью обжимного кольца.

Такое выполнение обеспечивает удобство эксплуатации, повышение производительности и снижение утомляемости пользователя. 4 ил.

Изобретение относится к области ЖКХ, в частности к уборке дворов, тротуаров, крыш и уборке участков частного сектора (дач) от листвы, снега и т.д.

Известен черенок, крепящийся к рабочему органу с помощью двух пластинок (ласточкин хвост) кольцом.

Черенок универсальный для лопат, диаметр 38 мм

Для того, чтобы сделать лопату более производительной и способной работать с объемными кусками грунта, вам придется дополнить ее двумя небольшими полезными приспособлениями.

Указанные приспособления имеют вид двух боковых ножей, прикрепленных к режущей поверхности лопаты. Когда вы прилагаете механическое усилие, внедряя штык такой усовершенствованной лопаты в грунт, он будет вырезать кусок земли не только по плоскости штыка, но и по бокам от него, то есть сразу с трех сторон.

Для изготовления боковых ножей вам понадобятся металлические пластины треугольной формы.

Вполне подойдет металл толщиной в 2-3 мм.

Сделайте разметку ножей на поверхности пластины, прочертив чертилкой контуры будущих треугольных деталей. Отрежьте детали ножовкой по металлу. Рабочие кромки треугольников следует заточить напильником.

В месте крепления основания пластин к штыку лопаты разметьте места для трех отверстий.

Отверстия для надежности крепления рекомендуется располагать не по прямой линии, а в виде треугольника. После того как отверстия просверлены, соедините треугольники с поверхностью лопаты заклепками диаметром 4 мм.

Теперь основание следует зажать в тиски и отогнуть.

Учитывайте, что сгибать детали вам следует не под прямым углом, а сделать угол чуть больше, примерно в 100 градусов. Делается это для того, чтобы комья земли не смогли застрять между вашими импровизированными боковыми ножами и лопатой.

Сделать такую модернизированную лопату сможет каждый, кто не пропускал в школе уроки труда. Конечно, без определенных навыков работы с инструментом и металлом здесь не обойтись. Но ваши трудовые затраты будут сполна вознаграждены богатым осенним урожаем.

Если вам приходилось вскапывать дерн на садовом участке обычной штыковой лопатой, то вы, несомненно, понимаете, что зачастую это совсем не такое уж и легкое дело.

Немного смекалки, умелые руки и знание законов развития технических систем помогут вам модернизировать этот инструмент и сделать лопату более производительной.Штыковая лопата, металлическая пластина толщиной 3 мм, чертилка, металлическая линейка, проволока для заклепок, молоток, ножовка по металлу, тиски

Загружено 5 лет назад с компьютера

Главная » Квартира и дача » Прочее

2 Хороший черенок для лопаты своими руками

• молоток;
• нож;
• пила;
• рубанок;
• наждачка;
• клей;
• пропитка;
• лак.

Для лопаты с черенком нужно определить для себя в первую очередь две вещи: свой диаметр и длину. Изначально, нужно брать такую ветку, (если будете делать цельный, а не клееный черенок), чтобы ее диаметр был практически в два раза больше необходимого.

Естественно, волокна должны быть максимально прямыми. То есть: ни сучков, ни изгибов, ни развилок на ней быть не должно. Затем сушим на солнце примерно 15 дней. Диаметр слегка уменьшится. Затем, убедившись, что древесина сухая, снимаем рубанком лишние слои, доводя диаметр черенка до нужной нам окончательной толщины.

Теперь шлифуем наждачкой, пропитываем, даем просохнуть столько, сколько написано на бутылке с пропиткой, покрываем лаком и снова даем просохнуть, следуя инструкции. Лаком лучше перекрыть дважды, тем самым увеличивая предел прочности черенка.

Теперь затачиваем до нужного размера, обрабатываем место среза пропиткой, даем высохнуть, затем обмазываем по окружности эпоксидкой, и насаживаем на саму лопату. Заливаем смолой, и несколько раз бьем черенком о твердую поверхность, давая лопате усесться на нужную глубину. Через сутки смола высохнет и лопата готова к использованию.

Если вместо цельной ветки решено использовать доски, то не забывайте о нескольких моментах. Доска берется сухая. Затем разрезается циркулярной пилой на брусочки, и, ставится досушиваться.

Изготовление черенка из доски

Если вы взяли сырую доску – то после распиливания бруски нужно связать вместе по всей длине, чтобы сохнущие заготовки меньше деформировались. Затем бруски нужно будет склеить между собой, хорошо просушить и дальше делать по предыдущей схеме.

Кроме того, есть вопрос момент, который постоянно обсуждается: покрывать ли черенок краской или лаком. С одной стороны – для увеличения срока использования и в плане антикоррозийной стойкости – да, стоит.

Но пользователи отмечают, что дополнительная обработка поверхности придает немалый момент скольжения и прокручивания во влажных ладонях. А это уже причина возникновения водянок, мозолей и т.д.

Профессионалы же советуют, вместо лака и краски использовать пропитку и обрабатывать поверхность наждаком. Сначала большими фракциями, затем малыми, чтобы заполировать черенок естественным способом. Тогда, постепенно впитывая влагу с ладоней, правильно подобранная древесина со временем будет становиться только прочнее и тверже.

Аксессуары для лопат

Если еще покрыть черенки лаком, то лопатой будет удобно работать, и срок службы увеличится.

Рукоятку для лопат обычно делают диаметром 40 мм. Это несколько больше диаметра отверстия лопаты, чтобы можно было подогнать черенок под него. Для этого надо:

1) Нижнюю часть черенка сострогать или срезать на конус; 2) Вставить рукоять в тулейку на длину 12 см; 3) Закрепить черенок шурупом, заклепкой или болтом.

Насаживать лопату на рукоять нужно без лишних усилий, иначе может деформироваться тулейка лопаты. Если крепить черенок с помощью болта, то его придется сверлить насквозь вместе с тулейкой, всунуть болт и шайбу, завернуть гайку. Гайку заворачивать с умеренным усилием.

После, по ходу работы, ее надо подкручивать, не давая расслабления черенку внутри лопаты. Но лучше всего крепить черенок шурупом, если сломается, то его легко заменить, выкрутив шуруп.

Подгоняют черенок к лопате, проверяя плотность, с которой он входит в тулейку.

При необходимости, снимают небольшой слой древесины с черенка, опять проверяют. Если рукоятка входит плотно на половину держателя, то можно забивать ее без боязни деформации лопаты.

Закрепив черенок двумя шурупами, необходимо покрыть его лаком, чтобы продлить срок службы.

Лопата американского происхождения, имеющая удлиненную и выгнутую тулейку, завоевала популярность среди дачников и садоводов. У нее полотно ковшеобразной формы. Длина держателя черенка примерно 25 см. Выгнутая форма держателя обеспечивает удобство работы лопатой, но создает трудности насадки черенка. Проблему можно решить, если черенок распарить кипятком, потом забить в тулейку.

Распаренный, он примет форму изгиба держателя.

Черенки для лопат должны быть без сучков и заусенец. Лучше всего, их отшлифовать и покрыть лаком для продления срока службы. Длина черенка 1 м 40 см или на 10 см ниже плеча человека. Рукоятка не должна быть слишком тонкой или толстой. Диаметр 40 мм – подходит к лопате в самый раз.

Описание

Лопата – это ручной инструмент, предназначенный для копания, переноса и расчистки. Она состоит из лотка (полотна) и рукояти (черенка). Обычно ее выбирают по основе, которая должна быть острой и прочной

На черенок обращают внимание в последнюю очередь. Между тем именно рукоятка для лопаты отвечает за удобство и качество работы

Готовые изделия, выставленные на продажу в магазине, изготавливаются с помощью специального оборудования. Производство черенков для лопат партиями крупного размера осуществляется, благодаря работе нескольких станков:

• круглопалочный станок;
• круглошлифовальный;
• затыловочный.

На заметку. Готовые инструменты и комплектующие детали соответствуют всем параметрам качества.
