Подобрать шпильки, шайбы, гайки для фланцев

Подобрать шпильки, шайбы, гайки для фланцев

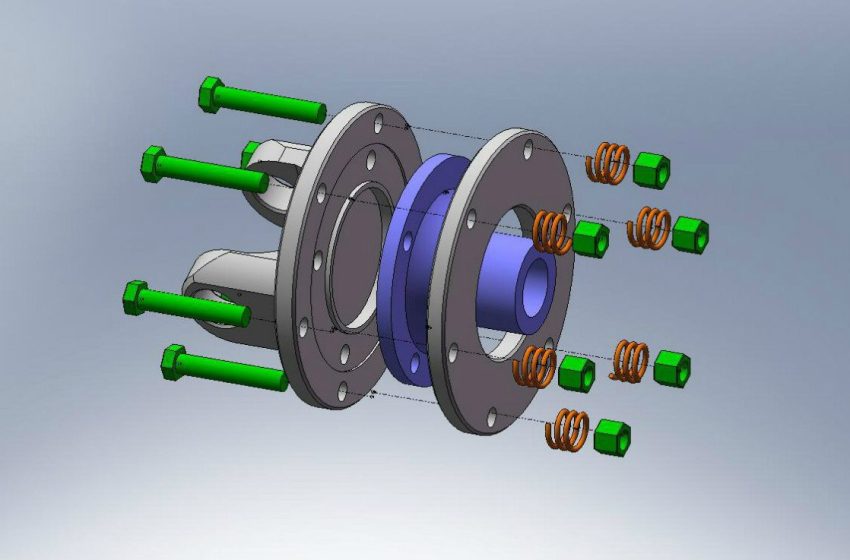

Запорная фланцевая арматура монтируется на магистраль с помощью ответных фланцев, шпилек, шайб, гаек, прокладок. Заколки используются для удержания задвижек, клапанов, вентилей, затворов, кранов в фиксированном положении на трубе, гарантируя стабильность при работе в условиях высокого давления и температуры. Правильный выбор диаметра и длины шпилек, качества материала играют важную роль в обеспечении эффективной, безопасной работы запорной арматуры в системе, предотвращении протекания, аварийных ситуаций.

Таблица размеров и количества шипов для плоских фланцев

Плоские фланцы Ру 2,5/6/10/16 устанавливаются на трубопровод, задвижки, вентили, краны, клапаны с помощью шпилек и болтов. При расчете количества шипов и гаек для крепления фланцевой арматуры учитывают, что для 1шт шпильки необходимо 2шт гайки. На магистралях с давлением Ру25, Ру40, Ру63 и выше – монтаж осуществляется только шпильками. Крепление для плоских фланцев идентично с креплением для фланцевых заглушек . В таблицах указано количество отверстий плоских и воротниковых фланцев, номера шпилек, длины, вес КМЧ, масса шпильки за 1шт.

Таблица массы шипов для плоских фланцев

Диаметр фланца, мм Ру, атм Масса шпилек и гаек для крепления плоских фланцев, кг.
Количество отверстий Маркировка шильки Вес 1шт булавки Вес 1шт Вес комплекта крепления для 1шт фланца Вес комплекта крепления для 2шт фланцев
Ду-15 6 4 М10х60 0,039 0,011 0,244 0,488
10 4 М12х65 0,061 0,015 0,364 0,728
16 4 М12х65 0,061 0,015 0,364 0,728
25 4 М12х65 0,061 0,015 0,364 0,728
Ду-20 6 4 М10х60 0,039 0,011 0,244 0,488
10 4 М12х70 0,066 0,015 0,384 0,768
16 4 М12х70 0,066 0,015 0,384 0,768
25 4 М12х70 0,066 0,015 0,384 0,768
Ду-25 6 4 М10х60 0,039 0,011 0,244 0,488
10 4 М12х70 0,066 0,015 0,384 0,768
16 4 М12х70 0,066 0,015 0,384 0,768
25 4 М12х70 0,066 0,015 0,384 0,768
Ду-32 6 4 М12х70 0,066 0,015 0,384 0,768
10 4 М16х90 0,154 0,033 0,88 1,76
16 4 М16х90 0,154 0,033 0,88 1,76
25 4 М16х90 0,154 0,033 0,88 1,76
Ду-40 6 4 М12х70 0,066 0,015 0,384 0,768
10 4 М16х90 0,154 0,033 0,88 1,76
16 4 М16х90 0,154 0,033 0,88 1,76
25 4 М16х90 0,154 0,033 0,88 1,76
Ду-50 6 4 М12х70 0,066 0,015 0,384 0,768
10 4 М16х90 0,154 0,033 0,88 1,76
16 4 М16х90 0,154 0,033 0,88 1,76
25 4 М16х90 0,154 0,033 0,88 1,76
Ду-65 6 4 М12х70 0,066 0,015 0,384 0,768
10 4 М16х90 0,154 0,033 0,88 1,76
16 4 М16х90 0,154 0,033 0,88 1,76
25 8 М16х90 0,154 0,033 1,76 3,52
Ду-80 6 4 М16х90 0,154 0,033 0,88 1,76
10 4 М16х90 0,154 0,033 0,88 1,76
16 4 М16х90 0,154 0,033 0,88 1,76
25 8 М16х100 0,17 0,033 1,888 3,776
Таблица массы шипов для плоских фланцев

Диаметр фланца, мм Ру, атм Масса метизов для крепления плоских фланцев, кг.
Количество отверстий Маркировка шильки Вес 1шт булавки Вес 1шт Вес комплекта крепления для 1шт фланца Вес комплекта крепления для 2шт фланцев
Ду-100 6 4 М16х90 0,154 0,033 0,88 1,76
10 8 М16х90 0,154 0,033 1,76 3,52
16 8 М16х100 0,17 0,033 1,888 3,776
25 8 М20х110 0,295 0,63 12,44 24,88
Ду-125 6 8 М16х90 0,154 0,033 1,76 3,52
10 8 М16х90 0,154 0,033 1,76 3,52
16 8 М16х100 0,17 0,033 1,888 3,776
25 8 М24х140 0,536 0,107 6 12
Ду-150 б 8 М16х90 0,154 0,033 1,76 3,52
10 8 М20х110 0,295 0,63 12,44 24,88
16 8 М20х110 0,295 0,63 12,44 24,88
25 8 М24х140 0,536 0,107 6 12
Ду-200 6 8 М16х90 0,154 0,033 1,76 3,52
10 8 М20х110 0,295 0,63 12,44 24,88
16 12 М20х110 0,295 0,63 18,66 37,32
25 12 М24х140 0,536 0,107 9 18
Ду-250 6 12 М16х90 0,154 0,033 2,64 5,28
10 12 М20х110 0,295 0,63 18,66 37,32
16 12 М24х140 0,536 0,107 9 18
25 12 М27х150 0,737 0,161 12,708 25,416
Ду-300 10 12 М20х110 0,295 0,63 18,66 37,32
16 12 М24х140 0,536 0,107 9 18
25 16 М27х150 0,737 0,161 16,944 33,888
Ду-350 6 12 М20х110 0,295 0,63 18,66 37,32
10 16 М20х110 0,295 0,63 24,88 49,76
16 16 М24х140 0,536 0,107 12 24
25 16 М30х180 1,08 0,224 24,448 48,896
Ду-400 6 16 М20х110 0,295 0,63 24,88 49,76
10 16 М24х140 0,536 0,107 12 24
16 16 М27х150 0,737 0,161 16,944 33,888
25 16 М30х180 1,08 0,224 24,448 48,896
Читать статью  Виды фланцев и применение фланцевых соединений в трубопроводах

Продолжение таблицы подбора длин, номеров шпилек для фланцевой арматуры.

Таблица веса и размеров шпилек для плоских фланцев.

Ду плоского фланца, мм Ру, атм Вес шпилек для крепления плоских фланцев, кг.
Количество отверстий Номер шильки Масса 1шт булавки Вес 1шт Масса комплекта крепления для 1шт фланца Вес комплекта крепления для 2шт фланцев
Ду-500 6 16 М20х100 0,271 0,63 24,496 48,992
10 20 М24х140 0,536 0,107 15 30
16 20 М30х180 1,08 0,224 30,56 61,12
25 20 М36х200 1,75 0,377 50,08 100,16
Ду-600 6 20 М24х140 0,536 0,107 15 30
10 20 М27х150 0,737 0,161 21,18 42,36
16 20 М36х200 1,75 0,377 50,08 100,16
25 20 М36х200 1,75 0,377 50,08 100,16
Ду-700 6 24 М24х140 0,536 0,107 18 36
10 24 М27х150 0,737 0,161 25,416 50,832
16 24 М36х200 1,75 0,377 60,096 120,192
Ду-800 6 24 М27х150 0,737 0,161 25,416 50,832
10 24 М30х180 1,08 0,224 36,672 73,344
16 24 М36х200 1,75 0,377 60,096 120,192
Ду-1000 6 28 М27х150 0,737 0,161 29,652 59,304
10 28 М30х180 1,08 0,224 42,784 85,568

Таблица подбора размера и длины шипов для воротниковых фланцев

Шпильки считаются универсальным метизом для крепления фланцевой арматуры за счет возможности подрезки длины шпильки, установки на магистрали высокого давления. Воротничные фланцы монтируются на трубопровод шпильками.

Межфланцевые дисковые затворы и обратные клапаны 19ч21бр не имеют собственных фланцев для монтажа. Установка такой арматуры осуществляется методом стяжки шпильками ответных фланцев. Материал фланцев в ответ и крепление должен соответствовать материалу трубопровода и запорной арматуры.

В таблице указаны размеры, длины, вес шпилек, шайб для монтажа фланцевых воротниковых, масса комплекта крепления для одного и двух фланцев.

Заколки к фланцам плоских воротниковых.

Таблица массы шипов для воротниковых фланцев

Ду воротного фланца, мм Ру, атм Масса крепления крепления для воротниковых фланцев, кг
Количество отверстий Номер шпильки Вес 1шт булавки Вес 1шт Вес комплекта для 1шт фланца Масса комплекта крепления для 2шт фланцев
15 6 4 М10х60 0,039 0,011 0,244 0,488
10 4 М12х65 0,061 0,015 0,364 0,728
16 4 М12х70 0,066 0,015 0,384 0,768
25 4 М12х75 0,071 0,015 0,404 0,808
20 6 4 М10х60 0,039 0,011 0,244 0,488
10 4 М12х70 0,066 0,015 0,384 0,768
16 4 М12х70 0,066 0,015 0,384 0,768
25 4 М12х75 0,071 0,015 0,404 0,808
25 6 4 М10х65 0,042 0,011 0,256 0,512
10 4 М12х70 0,066 0,015 0,384 0,768
16 4 М12х70 0,066 0,015 0,384 0,768
25 4 М12х75 0,071 0,015 0,404 0,808
32 6 4 М12х70 0,066 0,015 0,384 0,768
10 4 М16х80 0,138 0,033 0,816 1,632
16 4 М16х80 0,138 0,033 0,816 1,632
25 4 М16х90 0,154 0,033 0,88 1,76
40 6 4 М12х70 0,066 0,015 0,384 0,768
10 4 М16х80 0,138 0,033 0,816 1,632
16 4 М16х80 0,138 0,033 0,816 1,632
25 4 М16х90 0,154 0,033 0,88 1,76
50 6 4 М12х70 0,066 0,015 0,384 0,768
10 4 М16х80 0,138 0,033 0,816 1,632
16 4 М16х80 0,138 0,033 0,816 1,632
25 4 М16х90 0,154 0,033 0,88 1,76
65 6 4 М12х70 0,066 0,015 0,384 0,768
10 4 М16х90 0,154 0,033 0,88 1,76
16 4 М1бх90 0,154 0,033 0,88 1,76
25 8 М16х100 0,17 0,033 1,888 3,776
80 6 4 М16х80 0,138 0,033 0,816 1,632
10 4 М16х90 0,154 0,033 0,88 1,76
16 4 М16х90 0,154 0,033 0,88 1,76
25 8 М16х100 0,17 0,033 1,888 3,776
Читать статью  Фланцы стальные производство и продажа. Цена, виды, характеристики и применение
Таблица массы шипов для воротниковых фланцев

Ду воротного фланца, мм Ру, атм Масса метизов для воротниковых фланцев, кг.
Количество отверстий Номер шпильки Вес 1шт булавки Вес 1шт Вес комплекта для 1шт фланца Масса комплекта крепления для 2шт фланцев
100 6 4 М16х80 0,138 0,033 0,816 1,632
10 8 М16х90 0,154 0,033 1,76 3,52
16 8 М16х100 0,17 0,033 1,888 3,776
25 8 М20х110 0,295 0,63 12,44 24,88
125 6 8 М16х90 0,154 0,033 1,76 3,52
10 8 М16х100 0,17 0,033 1,888 3,776
16 8 М16х100 0,17 0,033 1,888 3,776
25 8 М24х120 0,468 0,107 5,456 10,912
150 б 8 М16х90 0,154 0,033 1,76 3,52
10 8 М20х110 0,295 0,63 12,44 24,88
16 8 М20х110 0,295 0,63 12,44 24,88
25 8 М24х130 0,5 0,107 5,712 11,424
200 6 8 М16х90 0,154 0,033 1,76 3,52
10 8 М20х110 0,295 0,63 12,44 24,88
16 12 М20х110 0,295 0,63 18,66 37,32
25 12 М24х130 0,5 0,107 8,568 17,136
250 6 12 М16х90 0,154 0,033 2,64 5,28
10 12 М20х110 0,295 0,63 18,66 37,32
16 12 М24х120 0,468 0,107 8,184 16,368
25 12 М27х140 0,692 0,161 12,168 24,336
З00 10 12 М20х120 0,468 0,63 20,736 41,472
16 12 М24х130 0,5 0,107 8,568 17,136
25 16 М27х150 0,737 0,161 16,944 33,888
350 6 12 М20х100 0,271 0,63 18,372 36,744
10 16 М20х120 0,32 0,63 25,28 50,56
16 16 М24х130 0,5 0,107 11,424 22,848

Таблица маркировок, массы шпилек, шайб для воротниковых фланцев.

Таблица веса и количества шипов для воротниковых фланцев.

Ду воротного фланца, мм Ру, атм Масса крепления шпилек и гаек для воротниковых фланцев, кг
Количество отверстий Номер шпильки Вес 1шт булавки Вес 1шт Вес комплекта для 1шт фланца Масса комплекта крепления для 2шт фланцев
25 16 М30х160 0,972 0,224 22,72 45,44
400 6 16 М20х100 0,271 0,63 24,496 48,992
10 16 М24х120 0,468 0,107 10,912 21,824
16 16 М27х150 0,737 0,161 16,944 33,888
25 16 М30х170 1,03 0,224 23,648 47,296
500 6 16 М20х100 0,271 0,63 24,496 48,992
10 20 М24х130 0,5 0,107 14,28 28,56
16 20 М30х170 1,03 0,224 29,56 59,12
25 20 М36х190 1,67 0,377 48,48 96,96
600 6 20 М24х120 0,468 0,107 13,64 27,28
10 20 М27х130 0,647 0,161 19,38 38,76
16 20 М36х190 1,67 0,377 48,48 96,96
25 20 М36х200 1,75 0,377 50,08 100,16
700 6 24 М24х110 0,433 0,107 15,528 31,056
10 24 М27х140 0,692 0,161 24,336 48,672
16 24 М36х190 1,67 0,377 58,176 116,352
25 24 М42х220 2,6 0,623 92,304 184,608
800 6 24 М27х120 0,606 0,161 22,272 44,544
10 24 М30х150 0,916 0,224 32,736 65,472
16 24 М36х190 1,67 0,377 58,176 116,352
25 24 М42х230 2,63 0,623 93,024 186,048
1000 6 28 М27х120 0,606 0,161 25,984 51,968
10 28 М30х140 0,861 0,224 36,652 73,304
16 28 М42х210 2,4 0,623 102,088 204,176
25 28 М52х250 5,14 1,082 204,512 409,024
Читать статью  Приварка фланцев к стальным трубопроводам

Что выбрать болт или шпильку?

При монтаже фланцевой запорной арматуры на трубопровод возникает вопрос – что выбрать болты для фланцев или шпильку? Выбор между болтом и шпилькой для крепления фланцевой запорной арматуры зависит от факторов:

  • Тип арматуры . Для запорной арматуры с большими диаметрами рекомендуется болт, в случае отсутствия болтов, монтируют шпильку с помощью контргайки, шайбы;
  • Условия эксплуатации . Работа в агрессивных средах, химических, нефтегазовых отраслях требует стойкости к коррозии материала метизов;
  • Надежность, долговечность . Как правило, болты обеспечивают надежное сцепление и защиту от убывания резьбы с гайкой;
  • Давление в трубопроводе . В магистралях с высоким давлением от 25 МПа монтаж арматуры осуществляется исключительно шпильками.
  • Условия монтажа и возможность ремонта . В случае аварийной, экстренной ситуации открутить болт легче шпильки. В ограниченном пространстве монтируют болты из-за небольшой длины. Заколки изготавливаются с запасом длины для возможной отрезки.

Защелка с креплением

Стандарты ГОСТ шпилек для фланцевой арматуры

Производство шпилек, как и запорная арматура, стандартизировано.

Стандарты изготовления заготовок, шпилек для фланцевой запорной арматуры:

  • ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 °С. Технические условия»;
  • ГОСТ 23304-78 «Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Прием. Методы испытаний. Маркировка, упаковка, транспортировка и хранение»;
  • ГОСТ 9066-75 «Шпильки для фланцевых соединений с температурой среды от 0 до 650°С. Типы и основные размеры;
  • ГОСТ 5915-40 «Гайки шестигранные класса точности В. Конструкция и размеры».

Фланцевая арматура из КОФ КМЧ

Рекомендуемые материалы для изготовления гаек, шайб, болтов

Марки металла Характеристики использования болтов и гаек
ГОСТ материала Температура рабочей среды, 0 С РУ не больше, кгс/см 2
20, 25 1050 От -40 до 425 25
35 100
30Х, 35Х, 40Х 4543 200
10Г2 1050 От -70 до 425
09Г2С 19281 160
20ХН3А 4543 250
18Х2Н4МА От -70 до 400
38ХН3МФА От -50 до 350
30ХМА От -40 до 450
25Х1МФ 20072 От -50 до 580
20Х1М1Ф1БР
20х13 5632 От -30 до 450
14Х17Н2 От -70 до 350 25
07Х16Н6 От -40 до 325 100

Задвижки стальные чугунные с комплектом фланцев в ответ

Фланцевая арматура из КМЧ и КОФ

У Слобожанского завода, кроме покупки запорной арматуры — задвижки, обратные клапаны , затворы, краны шаровые , можно приобрести комплект ответных фланцев и монтажных частей. Специалисты СЛЕМЗ просчитают количество метизов, подберут шпильки, гайки, шайбы, в зависимости от Вашего технического задания и условий эксплуатации. В цехах завода стащим фланцами и креплением арматуру для быстрого монтажа на трубопровод.
